¿Cuáles son los Tres Componentes Principales en una Placa de Circuito Impreso?

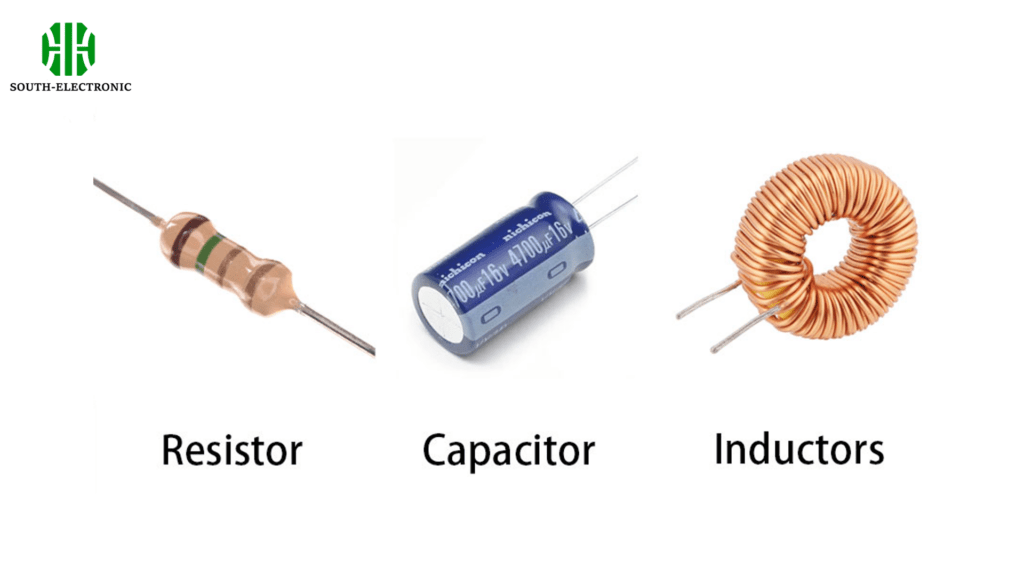

Las PCB son la columna vertebral de la mayoría de los dispositivos electrónicos. Son la plataforma que conecta y soporta todos los componentes electrónicos. Los tres componentes principales que encontrarás en una PCB son resistencias, condensadores e inductores. Estos componentes son esenciales para controlar corrientes eléctricas, almacenar energía y filtrar señales.
¿Qué son las Resistencias en una PCB?
Las resistencias en una PCB son importantes para controlar el flujo de corriente eléctrica en el circuito. Se utilizan para establecer las condiciones de funcionamiento adecuadas para los componentes activos como los transistores. Las resistencias vienen en diferentes formas, incluyendo resistencias de tecnología de montaje superficial (SMT), resistencias de orificio pasante y resistencias variables (potenciómetros). El valor de una resistencia, indicado por códigos de colores o números impresos, determina cuánto restringe el flujo de corriente.
Funciones Clave de las Resistencias:
- Limitación de Corriente: Protege los componentes de corrientes excesivas.
- División de Voltaje: Divide el voltaje en partes más pequeñas y manejables.
- Acondicionamiento de Señal: Ajusta los niveles de señal para el funcionamiento adecuado de otros componentes.
- Pull-up/Pull-down: Asegura niveles lógicos adecuados en circuitos digitales.
¿Qué son los Condensadores en una PCB?
Los condensadores en una PCB hacen muchas cosas diferentes, pero principalmente almacenan y liberan energía eléctrica. Hay diferentes tipos de condensadores, como los cerámicos, electrolíticos, de tántalo y de película, y tienen diferentes usos dependiendo de su composición.
Funciones Clave de los Condensadores:
- Almacenamiento de Energía: Almacena temporalmente energía eléctrica y la libera cuando es necesario.
- Filtrado: Suaviza la salida de las fuentes de alimentación filtrando el ruido y las fluctuaciones.
- Acoplamiento: Pasa señales de CA entre etapas de un amplificador mientras bloquea la CC.
- Desacoplamiento: Elimina componentes de CA no deseados de las líneas de alimentación de CC, asegurando un funcionamiento estable de los CI.
¿Qué son los Inductores en una PCB?
Los inductores en una PCB son componentes que almacenan energía en forma de un campo magnético. Usualmente consisten en una bobina de alambre y se usan en una variedad de aplicaciones, incluyendo el filtrado y el almacenamiento de energía.
Funciones Clave de los Inductores:
- Almacenamiento de Energía: Almacena energía en un campo magnético cuando la corriente fluye a través de la bobina.
- Filtrado: Utilizado junto con condensadores para filtrar frecuencias no deseadas en el procesamiento de señales.
- Estranguladores: Restringe la CA de alta frecuencia mientras permite el paso de la CC, usado en circuitos de fuentes de alimentación.
- Transformadores: Dos inductores acoplados juntos para transferir energía entre circuitos, a menudo cambiando niveles de voltaje.
Otros Componentes Importantes de una PCB
Además de resistencias, condensadores e inductores, hay otros componentes cruciales que comúnmente se encuentran en una PCB.
- Los diodos son esenciales para permitir el flujo de corriente en una sola dirección, proporcionando rectificación, modulación de señales y protección contra picos de voltaje.
- Los transistores, fundamentales en la electrónica moderna, se usan para amplificar o conmutar señales electrónicas. Los Circuitos Integrados (CI) son ensamblajes complejos de numerosos componentes miniaturizados en un solo chip, permitiendo varias funciones como el procesamiento y el almacenamiento de memoria.
- Los conectores proporcionan interfaces para conexiones externas, mientras que los relés actúan como interruptores electromecánicos para controlar circuitos de alta potencia con señales de baja potencia.
- Los cristales y osciladores proporcionan un tiempo preciso para los circuitos digitales, y los interruptores y botones permiten la interacción del usuario.
- Los LED ofrecen retroalimentación visual sobre el estado del circuito. Estos componentes adicionales, junto con los principales, aseguran la funcionalidad de la PCB, permitiendo las operaciones diversas y complejas de los dispositivos electrónicos.
Factores a Considerar al Seleccionar Componentes para Placas de Circuito
Al seleccionar componentes para una placa de circuito, se deben considerar varios factores clave para asegurar un rendimiento óptimo, confiabilidad y rentabilidad:
- Especificaciones Eléctricas: Asegúrate de que los componentes cumplan con las especificaciones de voltaje, corriente, potencia y frecuencia requeridas para tu aplicación.
- Tamaño y Factor de Forma: Elige componentes que se ajusten a las restricciones físicas del diseño de la PCB, considerando tanto las opciones de montaje superficial como de orificio pasante.
- Tolerancia y Precisión: Selecciona componentes con los niveles de tolerancia y precisión adecuados para cumplir con los requisitos de exactitud del diseño.
- Desempeño Térmico: Considera las características térmicas de los componentes para prevenir el sobrecalentamiento y asegurar una disipación eficiente del calor.
- Confiabilidad y Durabilidad: Opta por componentes con confiabilidad y longevidad comprobadas, especialmente en aplicaciones críticas.
- Costo y Disponibilidad: Equilibra el rendimiento con las restricciones de presupuesto y asegúrate de que los componentes seleccionados estén disponibles de múltiples proveedores.
- Cumplimiento y Normas: Asegúrate de que los componentes cumplan con los estándares y regulaciones de la industria, como RoHS e IPC.
- Factores Ambientales: Considera las condiciones de operación como temperatura, humedad y posible exposición a entornos hostiles.
Al evaluar cuidadosamente estos factores, puedes seleccionar componentes que mejoren la funcionalidad y confiabilidad de tu placa de circuito.
