¿Alguna vez has luchado por medir componentes pequeños mientras construías circuitos? Las reglas regulares carecen de precisión para el trabajo de electrónica. Una regla de PCB resuelve esta frustración combinando mediciones exactas con datos de referencia críticos en una herramienta compacta.
Una regla de PCB[^1] mide componentes de circuito[^2], verifica diseños de tarjeta, y proporciona acceso rápido a gráficos de espaciado de pines y tamaños de agujeros. A diferencia de las reglas ordinarias, su material de fibra de vidrio FR4 previene el daño estático mientras ayuda a los ingenieros a prototipar y reparar PCB de manera eficiente.
La mayoría de los ingenieros lo usan a diario sin darse cuenta de su verdadero potencial. Exploraremos por qué esta herramienta pertenece a cada espacio de trabajo de electrónica.

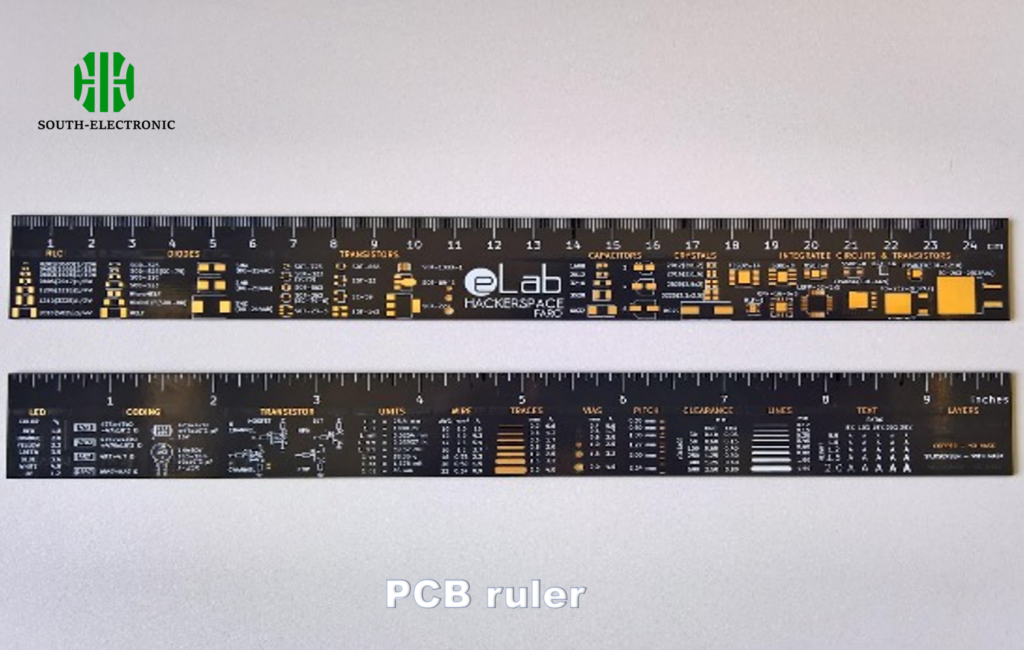

¿Qué hace que una regla de PCB sea diferente de una regla regular?
La regla de tu escuela no puede manejar resistores de montaje en superficie o espaciado de pines de IC. Las reglas de PCB llenan este vacío con características personalizadas para profesionales de la electrónica.
Las reglas de PCB utilizan material antiestático FR4, incluyen rejillas espaciadas a 0,1" para IC y imprimen huellas de componentes. Las reglas regulares carecen de guías de alineación para tarjetas de pan y gráficos de conversión de unidades imperiales/métricas para proyectos internacionales.
)
Diferencias clave explicadas
Tres factores destacan a las reglas de PCB:
1. La materia prima es importante
El fibra de vidrio FR4 previene la descarga estática accidental – un riesgo con reglas de metal o plástico cerca de componentes sensibles.
2. Características de medición
| Característica | Regla regular | Regla de PCB |
|---|---|---|
| Marca más pequeña | 1mm | 0,5mm |
| Espaciado de rejilla | Ninguno | 0,1"/2,54mm estándar IC |
| Guías de borde | Línea recta | Entalles de pines de tarjeta de pan |
3. Alcance de la aplicación
Las reglas de plástico funcionan para bocetos de papel. Las reglas de PCB alinean partes SMD, verifican tamaños de perforación y incluso verifican códigos de color de resistores a través de gráficos impresos.

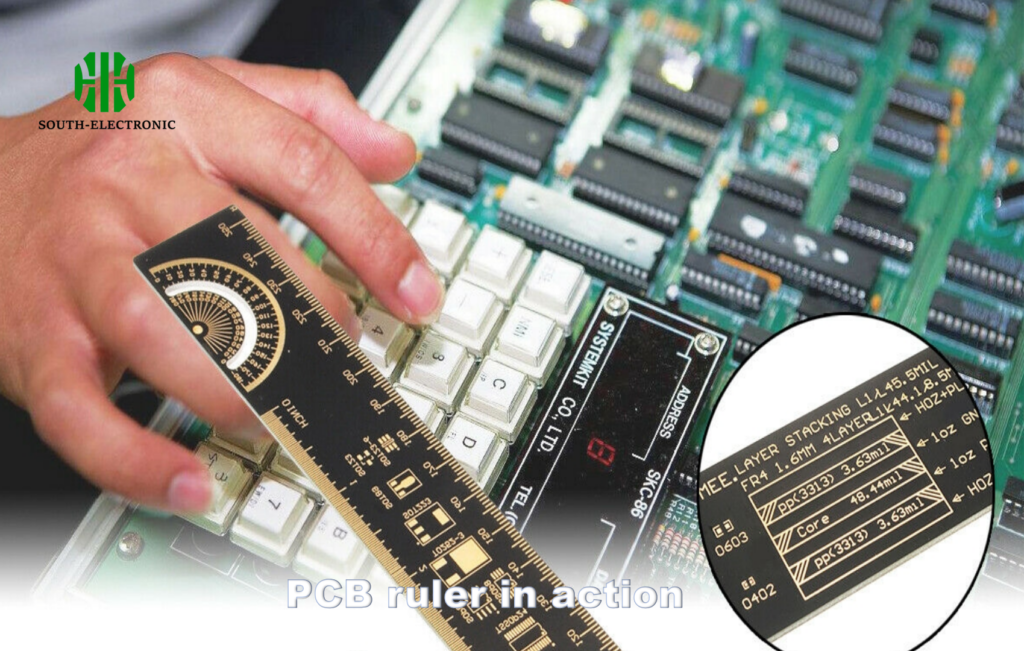

¿Cuáles son los 10 usos prácticos principales de una regla de PCB?
¿Estás cansado de cambiar entre calibres y hojas de datos? Aquí está cómo una herramienta simplifica diez tareas.
Las reglas de PCB miden terminales de componentes[^4], alinean conectores, verifican tamaños de agujeros a través de muestras perforadas, decodifican bandas de resistores, identifican paquetes de IC, espacian trazados paralelos, estiman la corriente a través de gráficos de ancho de trazado[^5], marcan puntos de perforación, prueban el grosor de la tarjeta y sirven como bordes rectos para cortar.
)
Aplicaciones esenciales
Prototipado rápido
- Verifica el espaciado de encabezados de 2,54 mm antes de soldar
- Coincide con agujeros perforados con los pines de los componentes utilizando la clave de tamaño
Mantenimiento de tarjeta
| Tarea | Característica de regla utilizada |
|---|---|
| Reparación de trazado | Tabla de ancho de cobre vs amperios |
| Intercambio de condensador | Verificador de espaciado de terminales |
Referencia de diseño
Los códigos impresos en el borde decodifican los valores de los resistores más rápido que las aplicaciones – sin deslumbramiento de pantalla durante la rework.

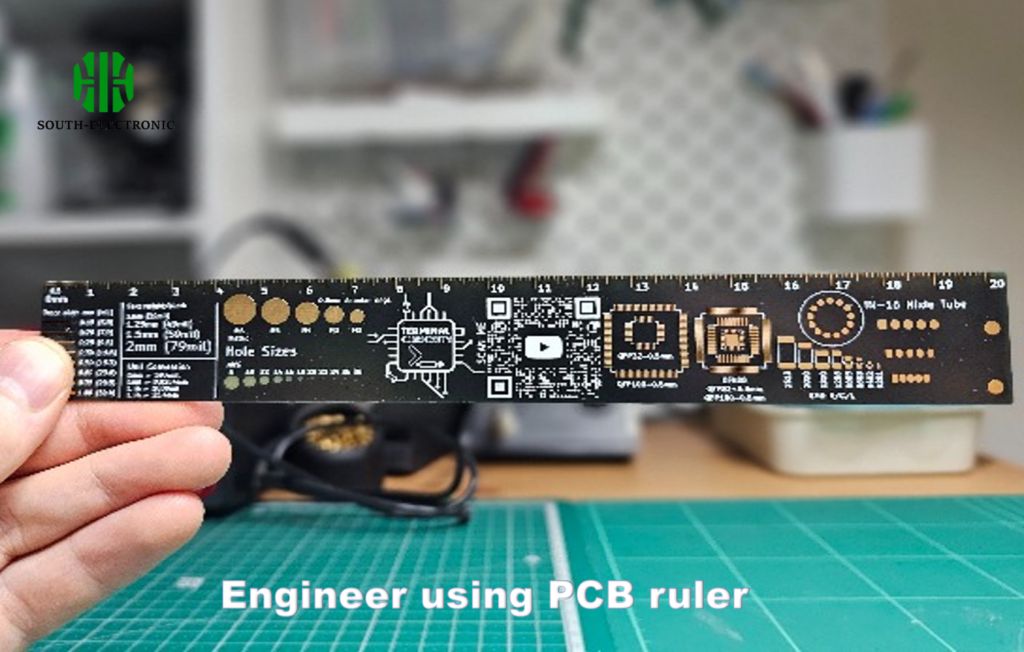

¿Cómo pueden los ingenieros y los aficionados beneficiarse de una regla de PCB?
El tiempo perdido buscando especificaciones se acumula. Las reglas de PCB reducen los retrasos del proyecto a través del acceso instantáneo a datos clave.
Los ingenieros reducen los errores de ensamblaje utilizando guías de espaciado de pines, mientras que los aficionados aprenden estándares de electrónica a través de los gráficos de referencia de la regla. Ambos ahorran dinero evitando partes mal alineadas que dañan las tarjetas.
)
Ventajas del usuario
Impulso de eficiencia
- Los diseñadores junior adoptan rápidamente los estándares de la industria
- Los técnicos de reparación identifican trazados defectuosos utilizando tablas de amperios
Control de costos y errores
| Tipo de usuario | Beneficio |
|---|---|
| Profesionales | Re-trabajo más rápido de componentes 0402 |
| Hacedores de DIY | Reemplazos de resistores correctos |
Portabilidad
Se ajusta a bolsas de herramientas – siempre disponible a diferencia de las herramientas de software que necesitan dispositivos.

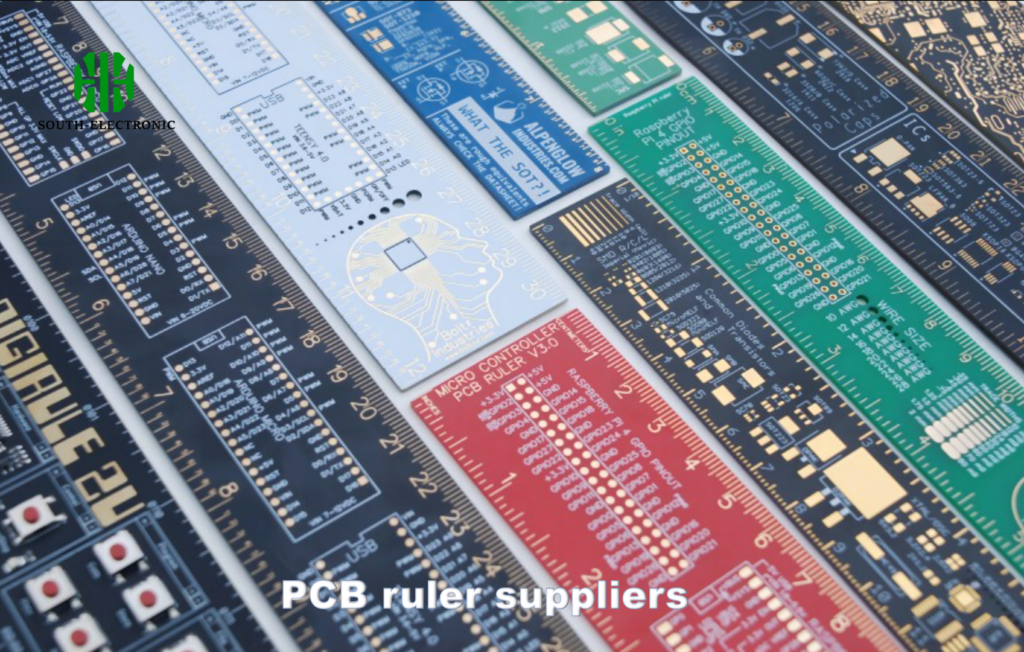

¿Dónde puedes obtener una regla de PCB gratuita o personalizable?
La calidad varía ampliamente entre los proveedores chinos. Tres canales equilibran el costo y la confiabilidad.
Las reglas de PCB gratuitas vienen con pedidos de JLCPCB/PCBWay. Los diseños personalizados cuestan $0,5-$2,5/unidad a través de vendedores de Alibaba. Taobao ofrece modelos con logotipo para regalos de equipo.
)
Opciones específicas de China
Proveedores locales
| Proveedor | Pedido mínimo | Características personalizadas |
|---|---|---|
| south-Electronic | 100pcs | Contacto por correo electrónico |
| PCBWAY | 50pcs | Elija gráficos de referencia |
Mercados en línea
- AliExpress: Calidad mixta, entrega en 7 días
- Made-in-China.com: Solo pedidos al por mayor
Consejos profesionales
Solicite la certificación de material FR4 para evitar sustitutos de fibra de vidrio baratos que se desgastan rápidamente.
¿Cómo emparejar una regla de PCB con otras herramientas para mejores proyectos?
Sola, es útil. Combinada con estas herramientas, se vuelve indispensable.
Utilice reglas de PCB con calibres digitales[^6] (±0,01mm) para mediciones críticas, lentes de aumento para componentes pequeños y plantillas de soldadura para una aplicación perfecta de pasta. Agregue probadores de tarjeta de pan para pruebas rápidas de continuidad.
)
Configuraciones sinérgicas
Fase de diseño de PCB
- Dibuje el contorno de la tarjeta con la regla
- Confirme los tamaños de los componentes utilizando calibres
- Verifique con la biblioteca de huellas de la regla
Soldadura y pruebas
| Herramienta | Caso de uso combinado |
|---|---|
| Multímetro | Mida el resistor mientras decodifica las bandas |
| Pinzas | Coloque las partes alineadas con las marcas de la regla |
Trucos de prototipado
Presione la regla contra las tarjetas de pan para enderezar los pines doblados antes de la inserción.
Conclusión
Una regla de PCB conecta la medición y el conocimiento de la electrónica, evitando errores mientras acelera el trabajo del circuito. Desde talleres profesionales hasta dormitorios, es la multitool que every constructor necesita.
