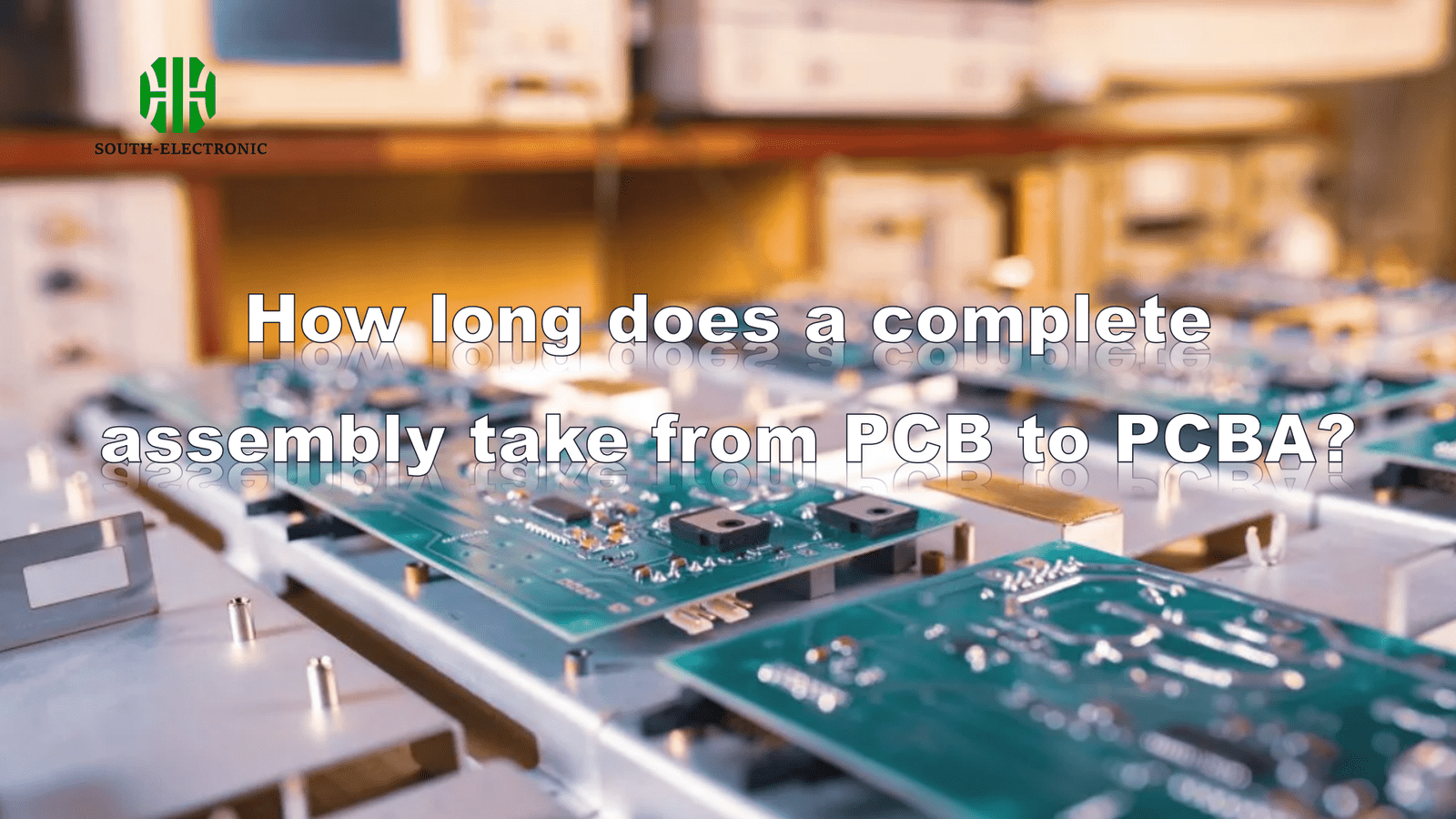

¿Cuánto tarda un ensamblaje completo de PCB a PCBA?

CONTENTS

¿Le preocupa que los retrasos en la PCBA detengan su proyecto? Las esperas inesperadas en la producción frustran a los ingenieros. Yo también me enfrenté a esto durante mi fase de prototipo. La solución radica en comprender las variables clave.

El ensamblaje típico de una PCBA tarda de 3 a 15 días. Los prototipos pueden terminarse en 3 días, mientras que los lotes complejos necesitan 2 semanas. Ahorro tiempo preaprobando las sustituciones de componentes. Siempre confirme la capacidad del fabricante antes de realizar el pedido.

Ensamblaje de PCB

Ahora analicemos los factores críticos que determinan su cronograma. Compartiré consejos prácticos de mi década en la fabricación de productos electrónicos.

¿Cómo pedir una PCBA?

¿Pedir una PCBA parece complejo? Los nuevos compradores a menudo se sienten abrumados. Simplifico el proceso mediante estos pasos verificados.

Realice sus pedidos a través de los portales o correos electrónicos de los fabricantes. Suba los archivos Gerber y confirme los detalles de la lista de materiales (BOM). Elija opciones de ensamblaje como sin plomo o HASL.

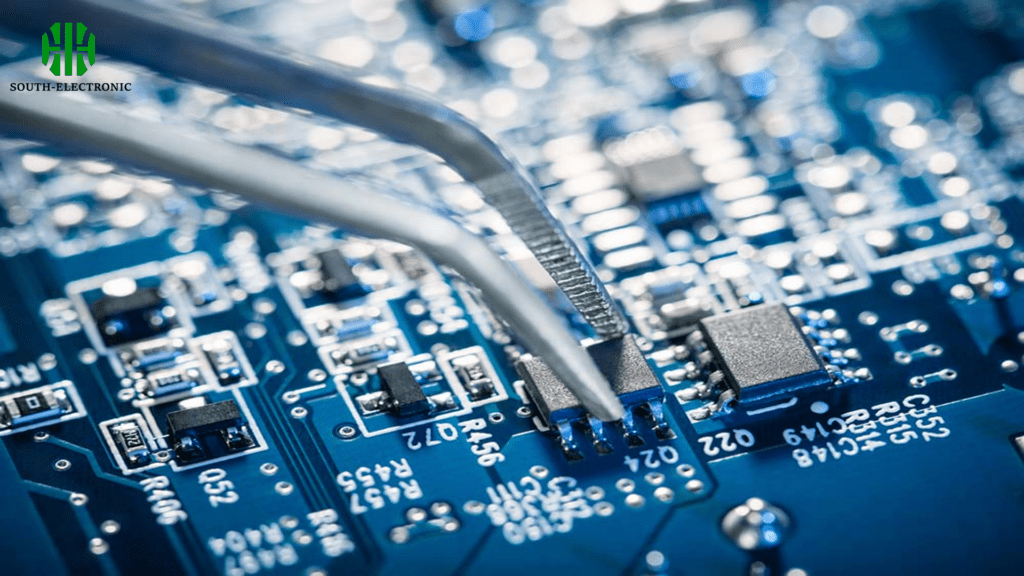

PCBA

Etapas críticas del pedido

Divido el pedido en tres fases para evitar errores:

Fase de preparación

  1. Crear la lista de materiales completa con alternativas
  2. Verificar los archivos de diseño (Gerber/Excellon)
  3. Definir los requisitos de prueba

Fase de cotización

Paso Mi consejo Plazo
Solicitar cotización Compartir notas del proyecto para evitar revisiones 1-2 días
Revisar la oferta Aclarar las condiciones de suministro de componentes 1 día
Aprobar el prototipo Solicitar la verificación del modelo 3D <24 horas

Fase de Lanzamiento de Producción
Comunicarse diariamente durante las primeras 48 horas. Confirmar la asignación de componentes inmediatamente. Monitorear digitalmente los tiempos de tránsito del material. Uso hojas de cálculo compartidas con mi proveedor. Las piezas faltantes causan la mayoría de los retrasos, así que valide previamente los inventarios. Programe las recolecciones con anticipación al usar componentes en consignación.

¿Cuáles son los tres tipos de PCB?

¿Elegir el tipo de PCB incorrecto es un desperdicio de dinero? Aprendí esto cuando mi primer prototipo no pasó las pruebas térmicas. Primero, comprenda las diferencias fundamentales.

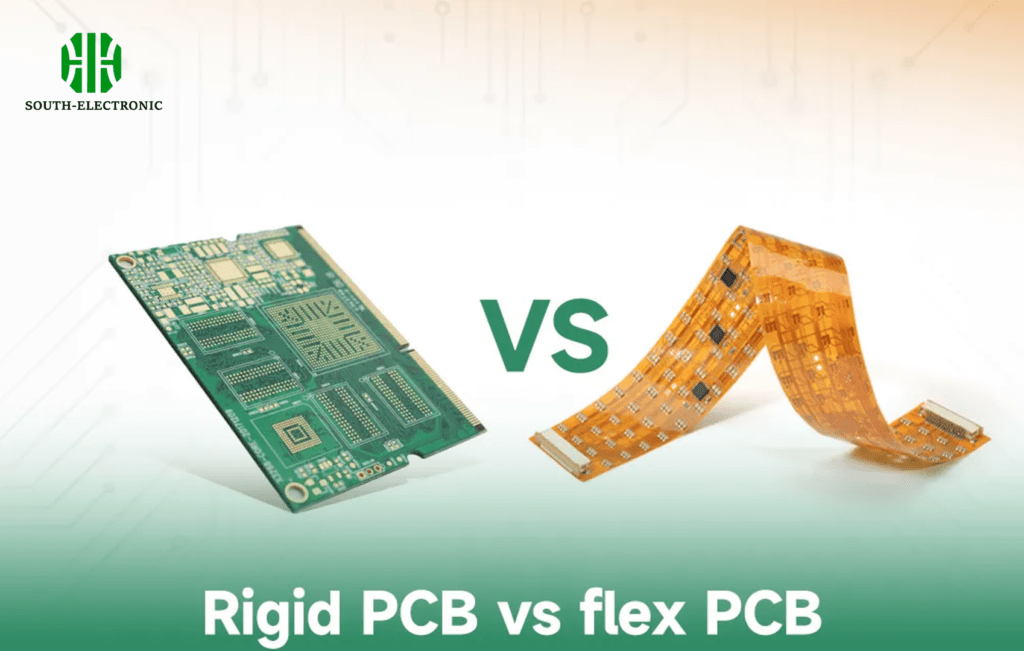

Las PCB rígidas, flexibles y rígido-flexibles tienen funciones distintas. Las placas rígidas son compatibles con la mayoría de los productos electrónicos de consumo. Los circuitos flexibles se doblan para dispositivos portátiles.

Guía de selección de materiales para PCB

Adapte los materiales a las necesidades operativas:

Factores ambientales
Las temperaturas extremas requieren poliimida. Elijo FR-4 para productos rentables para interiores. Los ambientes húmedos requieren recubrimientos especiales.

Tipos de aplicación

Tipo de placa Uso recomendado Cuándo evitarlo
Rígida Routers, fuentes de alimentación Dispositivos portátiles compactos
Flexible Sensores médicos, cámaras Zonas de alta vibración
Rígida-flexible Tecnología aeroespacial y plegable Presupuesto limitado

Consideraciones de presupuesto

Las placas rígido-flexibles cuestan el triple que las rígidas. Prototipo con PCB rígidas y luego las actualizo. Los pedidos por volumen reducen el precio de las PCB flexibles en un 40 %. Solicite siempre muestras de material antes de la producción completa.

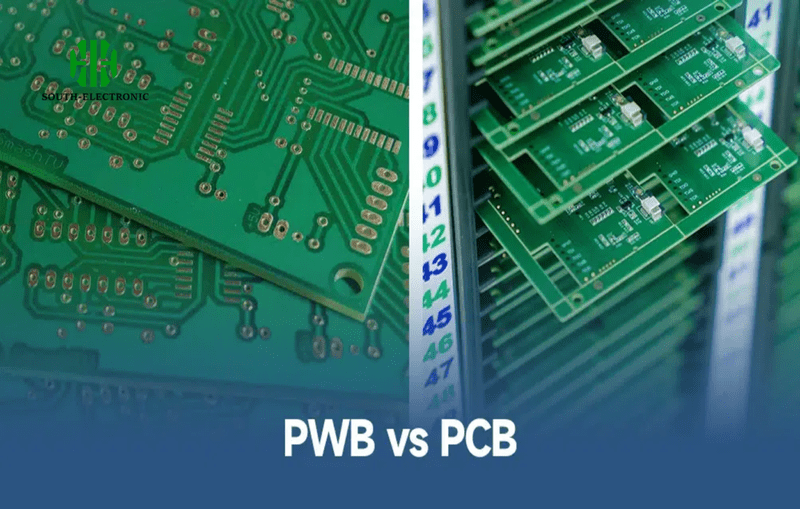

¿Qué son PCB, PWB y CCA?

¿Le confunden las siglas en electrónica? Una vez, un error con mi proveedor retrasó el envío. Unas definiciones claras evitan malentendidos.

PCB es la placa base. PWB significa lo mismo en japonés. CCA se refiere a placas ensambladas con componentes.

Implicaciones prácticas en la fabricación

La terminología afecta la documentación y el abastecimiento:

Diferencias clave en la producción

  • La fabricación de PCB/PWB implica el grabado del cobre
  • PCBA/CCA requiere el montaje de componentes
  • Los protocolos de prueba difieren significativamente

Tabla de impacto de la cadena de suministro

Término Enfoque en los pedidos Necesidades de certificación Mi consejo de verificación
PCB/PWB Calidad del material base Normas IPC-6012 Solicitar informes de impedancia
CCA/PCBA Trazabilidad de componentes Aceptación IPC-A-610 Validar la cobertura de las pruebas AOI

Requisitos de documentación
Adjunto diagramas de ensamblaje al solicitar CCA. Los pedidos de solo PCB requieren especificaciones de apilado de capas. Los proveedores japoneses usan etiquetas de PWB, mientras que los estadounidenses prefieren PCB. Confirme la terminología durante la fase de solicitud de cotización.

Conclusión

Los plazos de PCBA pueden variar de días a semanas, dependiendo de las opciones. Un pedido inteligente y una terminología clara evitan retrasos. Siempre valide los flujos de trabajo del fabricante con antelación.
