Introducción

En el ámbito de la producción electrónica actual, el fenómeno de la flexión o distorsión de las placas de circuito impreso (PCB) influye de manera crítica en la confiabilidad y capacidad operativa de los dispositivos electrónicos. Esto implica que la placa de circuito impreso se doble o retuerza, desviándose de su forma original, perfectamente plana. Estos sucesos pueden surgir en diversas etapas del proceso de fabricación o debido a factores externos.

¿Qué es la deformación de PCB?

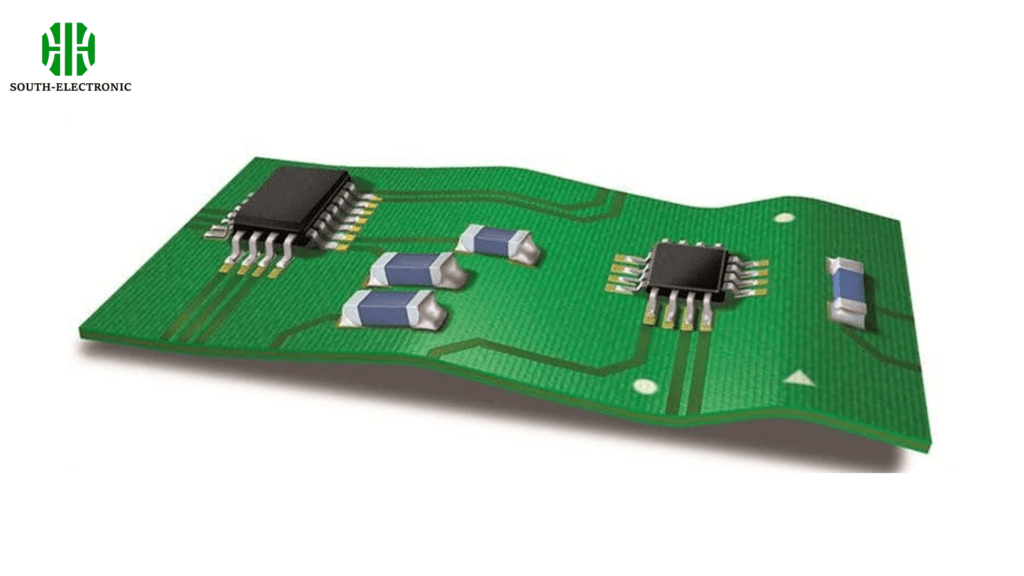

La deformación de la PCB se refiere a la flexión o desviación involuntaria de la placa de circuito de su estado plano original. La aparición de deformaciones en los PCB puede distribuir de manera desigual la presión entre los componentes, lo que genera conexiones eléctricas poco confiables, el desarrollo de grietas en la soldadura y una reducción en la integridad de la señal. Estos problemas pueden causar fallas eléctricas, reducción de la eficiencia operativa o, en casos graves, falla total del dispositivo. Por lo tanto, gestionar y minimizar eficazmente la deformación de las PCB es crucial para mantener la calidad general y la vida útil de los productos electrónicos.

¿Qué causa la deformación de la PCB?

Las causas de la deformación de las PCB a menudo surgen de una variedad de factores encontrados durante las etapas de fabricación y manipulación. Las causas comunes incluyen:

1. Enfriamiento desigual: las diferencias en la velocidad de enfriamiento durante el proceso de fabricación pueden hacer que partes de la PCB se expandan o contraigan a diferentes velocidades, lo que provoca deformaciones.
2. Variaciones de materiales: los cambios en las propiedades de los materiales utilizados en la PCB, como el sustrato central y las capas de cobre, también pueden contribuir a la deformación.
3. Problemas de laminación: Los defectos en el proceso de laminación, incluida la presión o temperatura inconsistentes, pueden provocar una unión desigual de las capas, lo que provoca que la placa se deforme.
4. Manipulación y apilamiento: la manipulación inadecuada durante el montaje o el transporte puede introducir tensión mecánica y provocar deformaciones. De manera similar, las prácticas incorrectas de apilamiento o almacenamiento pueden afectar la forma de los PCB.

¿Cómo reducir la deformación de la PCB?

Reducir la deformación de las PCB requiere implementar medidas específicas durante el proceso de fabricación para minimizar los factores que conducen a la deformación. Las estrategias incluyen:

1. Optimización del proceso de laminación: Lograr un proceso de laminación uniforme y controlado es crucial. Esto incluye mantener condiciones constantes de presión y temperatura para evitar uniones irregulares y reducir la posibilidad de deformación.
2. Seleccionar los materiales adecuados: Elegir materiales con un rendimiento térmico constante ayuda a minimizar las diferencias en expansión y contracción. Los sustratos de alta calidad y las láminas de cobre garantizan una estructura de PCB más estable, lo que reduce el riesgo de deformación.
3. Implementación de técnicas de enfriamiento adecuadas: el empleo de métodos de enfriamiento efectivos durante y después de la fabricación ayuda a garantizar un enfriamiento uniforme en toda la PCB, evitando el estrés térmico localizado y reduciendo la probabilidad de deformación.
4. Distribución uniforme del cobre: Garantizar una distribución equilibrada de las capas y trazas de cobre ayuda a prevenir la disipación desigual del calor, un factor de deformación. Los diseños de cobre cuidadosamente diseñados ayudan a mantener el equilibrio térmico.

¿Cómo arreglar una PCB deformada?

Reparar una PCB deformada puede ser un desafío, dependiendo del alcance de la deformación. Para deformaciones menores, puede funcionar recalentar las uniones de soldadura para ablandar temporalmente la soldadura y permitir que se reasiente al enfriarse. Para casos más graves, puede ser necesario agregar estructuras de soporte o refuerzos adicionales para que la PCB vuelva a su estado plano.

En algunos casos, se pueden utilizar herramientas o accesorios especializados para enderezar físicamente el tablero. Sin embargo, la eficacia de estas medidas correctivas varía y una deformación grave puede hacer que la PCB sea irreparable. Dado que la prevención suele ser más eficaz que la corrección, centrarse en las causas fundamentales durante el proceso de fabricación es clave para reducir la probabilidad de deformación de los PCB desde el principio.

Estándares IPC para deformación de PCB

El IPC (Instituto de Interconexión y Empaquetado de Circuitos Electrónicos), también conocido como Asociación de Industrias Electrónicas de Conexión, establece estándares industriales para diversos aspectos de la fabricación electrónica, incluidas pautas para la deformación aceptable de PCB. Dos estándares clave son IPC-A-600, «Aceptabilidad de tableros impresos» e IPC-6012, «Especificación de calificación y rendimiento para tableros impresos rígidos».

IPC-A-600 proporciona estándares visuales para diferentes tipos de tableros impresos, incluidos umbrales de deformación. Ofrece una guía visual sobre lo que constituyen defectos aceptables, incluida la deformación, según las diferentes categorías de PCB.

IPC-6012 especifica los requisitos de calificación y rendimiento para tableros impresos rígidos. Detalla los límites de deformación permitidos para varias categorías de PCB, lo que ayuda a los fabricantes y diseñadores a garantizar que sus productos cumplan con los estándares reconocidos por la industria. Es fundamental que los fabricantes y diseñadores sigan estrictamente los estándares de la industria y las especificaciones de los clientes para garantizar que la deformación de la PCB esté dentro del rango aceptable para el uso previsto.

Equipo para medir la deformación de PCB

1. Máquinas de medición de coordenadas (CMM): las CMM utilizan un sistema de sondeo para determinar las coordenadas de los puntos en la superficie de la PCB, lo que permite realizar mediciones tridimensionales detalladas de la deformación.
2. Sistemas de escaneo láser: estos sistemas crean un modelo digital detallado de la superficie de la PCB, identificando desviaciones de la planitud deseada. Utilizando escaneo láser, una técnica que evita el contacto directo, captura datos con la máxima precisión.
3. Sistemas de inspección óptica: los sistemas de inspección óptica emplean cámaras junto con algoritmos avanzados de procesamiento de imágenes para analizar meticulosamente el contorno de la superficie de la PCB. Pueden identificar rápidamente cualquier deformación y desviación de la planitud.
4. Escáneres 3D: los escáneres 3D emplean diversas tecnologías, como luz estructurada o triangulación láser, para generar una imagen tridimensional detallada de la superficie de la PCB, lo que ayuda a realizar mediciones precisas de deformación.

La elección del equipo depende del nivel de precisión requerido, el tamaño de la PCB y las limitaciones presupuestarias. La integración de estas herramientas de medición en el proceso de control de calidad garantiza que los PCB cumplan con las tolerancias de deformación establecidas, manteniendo la confiabilidad general de los dispositivos electrónicos.

Conclusión

La gestión eficaz de la deformación de PCB es un aspecto clave de la fabricación de productos electrónicos, que requiere un enfoque integral para abordar sus causas y posibles defectos. Los fabricantes deben implementar procesos meticulosos, incluidas técnicas de laminación refinadas, materiales cuidadosamente seleccionados y prácticas de enfriamiento controlado, para minimizar el riesgo de deformación durante el proceso de producción. Seguir los protocolos de la industria, como los propuestos por el IPC, y desplegar herramientas de diagnóstico precisas permite la creación consistente de componentes y dispositivos electrónicos confiables y de alto calibre, superando efectivamente un obstáculo notable en la producción de PCB.
