¿Qué tan difícil es soldar un paquete WSON-12 con aire caliente?
Soldar un paquete WSON-12 con aire caliente puede ser bastante desafiante, especialmente para principiantes. El tamaño pequeño y el diseño sin plomo hacen que la alineación precisa sea crucial. La gestión térmica adecuada es esencial para evitar el sobrecalentamiento y dañar el componente o la PCB. Las herramientas clave incluyen una estación de retrabajo de aire caliente, flux, pasta de soldar y pinzas de punta fina. El proceso implica colocar cuidadosamente el componente, calentar uniformemente la pasta de soldar y asegurar buenas uniones de soldadura sin crear puentes. Aunque requiere paciencia y precisión, practicar en placas de desecho puede mejorar significativamente tus habilidades y confianza.

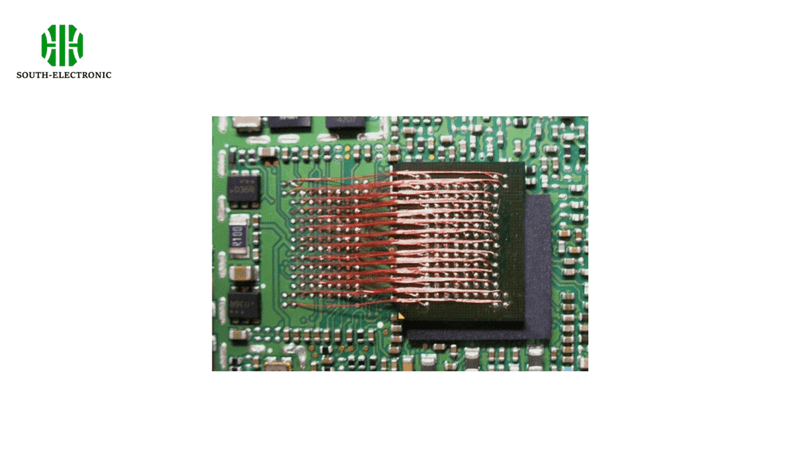

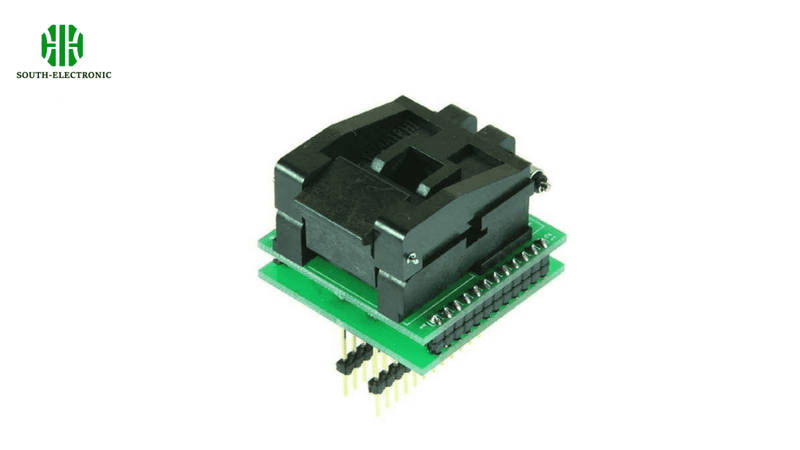

¿Qué es un paquete WSON-12?
Un paquete WSON (Very Small Outline No-Lead) es un tipo de paquete de tecnología de montaje superficial (SMT) utilizado para circuitos integrados. El paquete WSON-12, como sugiere el nombre, tiene 12 terminales y es conocido por su tamaño compacto y alto rendimiento térmico.
Aplicaciones de WSON-12:
- Circuitos integrados de gestión de energía
- Dispositivos de memoria
- Módulos de sensores
- Componentes de comunicación RF y inalámbrica

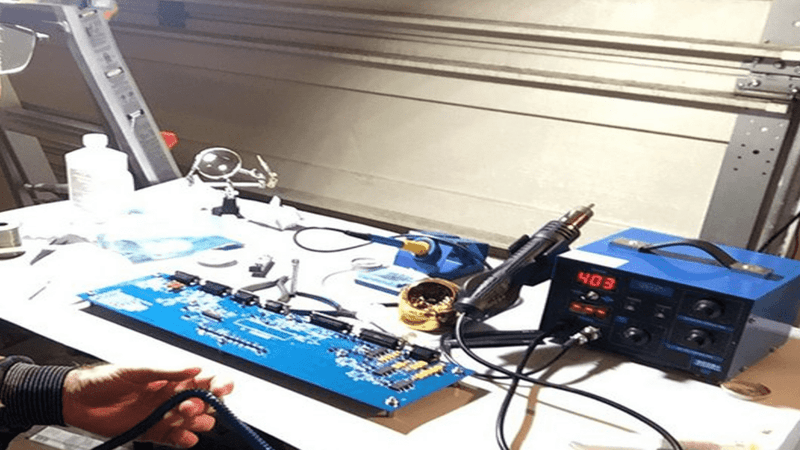

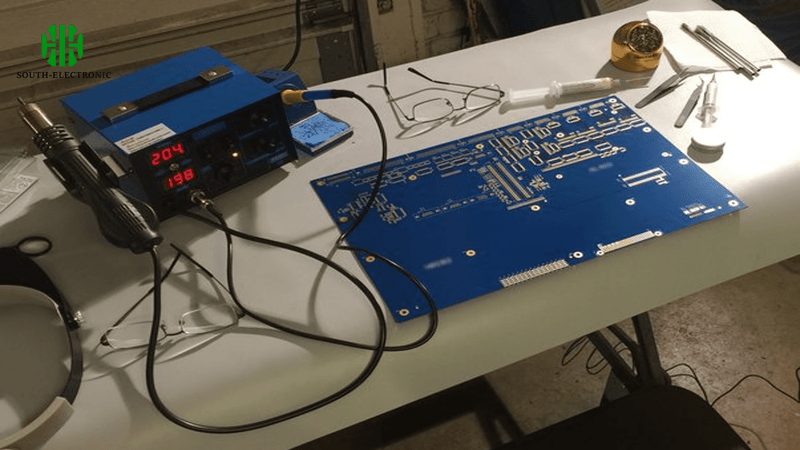

Herramientas y equipo necesarios para soldar WSON-12 con aire caliente
Para soldar exitosamente un paquete WSON-12 con aire caliente, necesitarás las siguientes herramientas y equipos:
| Herramienta/Equipo | Descripción |
|---|---|
| Estación de Retrabajo de Aire Caliente | Usada para calentar la pasta de soldar y reflujo del soldador. |
| Soldador | Útil para pequeños retoques y correcciones. |
| Pasta de Soldar | Proporciona el soldador necesario para las conexiones. |
| Flux | Ayuda a limpiar las superficies y mejorar el flujo del soldador. |
| Pinzas | Esenciales para posicionar componentes pequeños como WSON-12. |
| Lupa | Usada para inspeccionar las uniones de soldadura. |
| Plantilla | Asegura la aplicación precisa de la pasta de soldar. |
| Precalentador de PCB | Ayuda a calentar uniformemente la PCB, reduciendo el choque térmico. |
| Mecha de Soldar | Usada para corregir errores y remover exceso de soldadura. |
| Espacio de Trabajo Seguro ESD | Previene la descarga estática que podría dañar componentes electrónicos. |
Guía paso a paso para soldar WSON-12 con aire caliente
Preparación:
- Limpiar la PCB: Asegúrate de que la PCB esté libre de polvo y aceites.
- Aplicar Flux: Aplica flux a las almohadillas en la PCB para mejorar la soldabilidad.
- Aplicación de Plantilla: Usa una plantilla para aplicar pasta de soldar con precisión a las almohadillas de la PCB.
Posicionamiento del paquete WSON-12:
- Usando Pinzas: Coloca cuidadosamente el paquete WSON-12 en la PCB, alineándolo con las almohadillas cubiertas de pasta de soldar.
- Verificar Alineación: Usa una lupa o microscopio para asegurar que las terminales estén correctamente posicionadas.
Soldadura Reflujo con Aire Caliente:
- Ajustar la Temperatura: Ajusta la estación de retrabajo de aire caliente a la temperatura adecuada (típicamente entre 250°C a 300°C).
- Calentar Uniformemente: Mueve la herramienta de aire caliente en un movimiento circular para calentar uniformemente la pasta de soldar hasta que se refluje y cree uniones sólidas.
- Enfriamiento: Permite que la PCB se enfríe gradualmente para prevenir el choque térmico.
Inspección y Retoques:
- Inspeccionar Uniones: Usa una lupa o microscopio para inspeccionar las uniones de soldadura en busca de defectos como uniones frías o puentes.
- Retoques: Usa un soldador para cualquier retoque o corrección necesaria.
Precauciones de seguridad al soldar WSON-12
- Ventilación: Asegúrate de que tu espacio de trabajo esté bien ventilado para evitar inhalar humos.
- Equipo de Protección: Usa gafas de seguridad y guantes para protegerte contra salpicaduras y quemaduras.
- Precauciones ESD: Usa un espacio de trabajo seguro ESD para prevenir daños por descarga estática.
- Manejo Apropiado: Maneja con cuidado la herramienta de aire caliente y el soldador para prevenir quemaduras.
- Precalentar la PCB: Usa un precalentador para reducir el choque térmico y asegurar un calentamiento uniforme.
- Usar Flux de Alta Calidad: Un buen flux puede hacer una diferencia significativa en el flujo del soldador y la calidad de la unión.
- Practicar en Placas de Desecho: Antes de trabajar en tu proyecto final, practica en placas de desecho para mejorar tu técnica.
- Evitar Exceso de Pasta de Soldar: Usa solo la cantidad necesaria de pasta de soldar para cubrir las almohadillas sin crear puentes.
Comparación de Métodos de Soldadura para Paquetes WSON-12
| Característica | Estación de Retrabajo de Aire Caliente | Horno de Reflujo | Soldador |
|---|---|---|---|
| Precisión | Alta, permite un calentamiento dirigido | Moderada, calienta toda la PCB | Baja, adecuada solo para retoques |
| Facilidad de Uso | Moderada, requiere habilidad y práctica | Fácil, proceso automatizado | Moderada, pero menos efectiva para SMD |
| Riesgo de Daño al Componente | Moderado, riesgo de sobrecalentamiento | Bajo, calentamiento uniforme | Alto, riesgo de sobrecalentamiento o desalineación |
| Costo | Moderado a alto | Alto | Bajo |
Preguntas frecuentes sobre la soldadura de paquetes WSON-12 con aire caliente
P: ¿Puedo usar un soldador regular en lugar de una estación de retrabajo de aire caliente?
R: Aunque un soldador puede ser utilizado para retoques, se recomienda una estación de retrabajo de aire caliente por su precisión y capacidad para calentar uniformemente todo el paquete.
P: ¿Cuál es la temperatura ideal para soldar paquetes WSON-12?
R: La temperatura ideal típicamente varía entre 250°C a 300°C, dependiendo de la pasta de soldar utilizada.
P: ¿Cómo evito los puentes de soldadura?
R: Aplica la cantidad correcta de pasta de soldar, usa flux y asegura un calentamiento adecuado para prevenir puentes de soldadura.
