Miré fijamente las picas de ruido EMI en mi osciloscopio, otra frustrante tarde depurando una matriz de antena 5G. Mi mentor me lanzó una muestra de PCB en sección transversal: "Te faltan los agujeros de paso". Ese momento cambió para siempre la forma en que diseño circuitos de alta frecuencia.

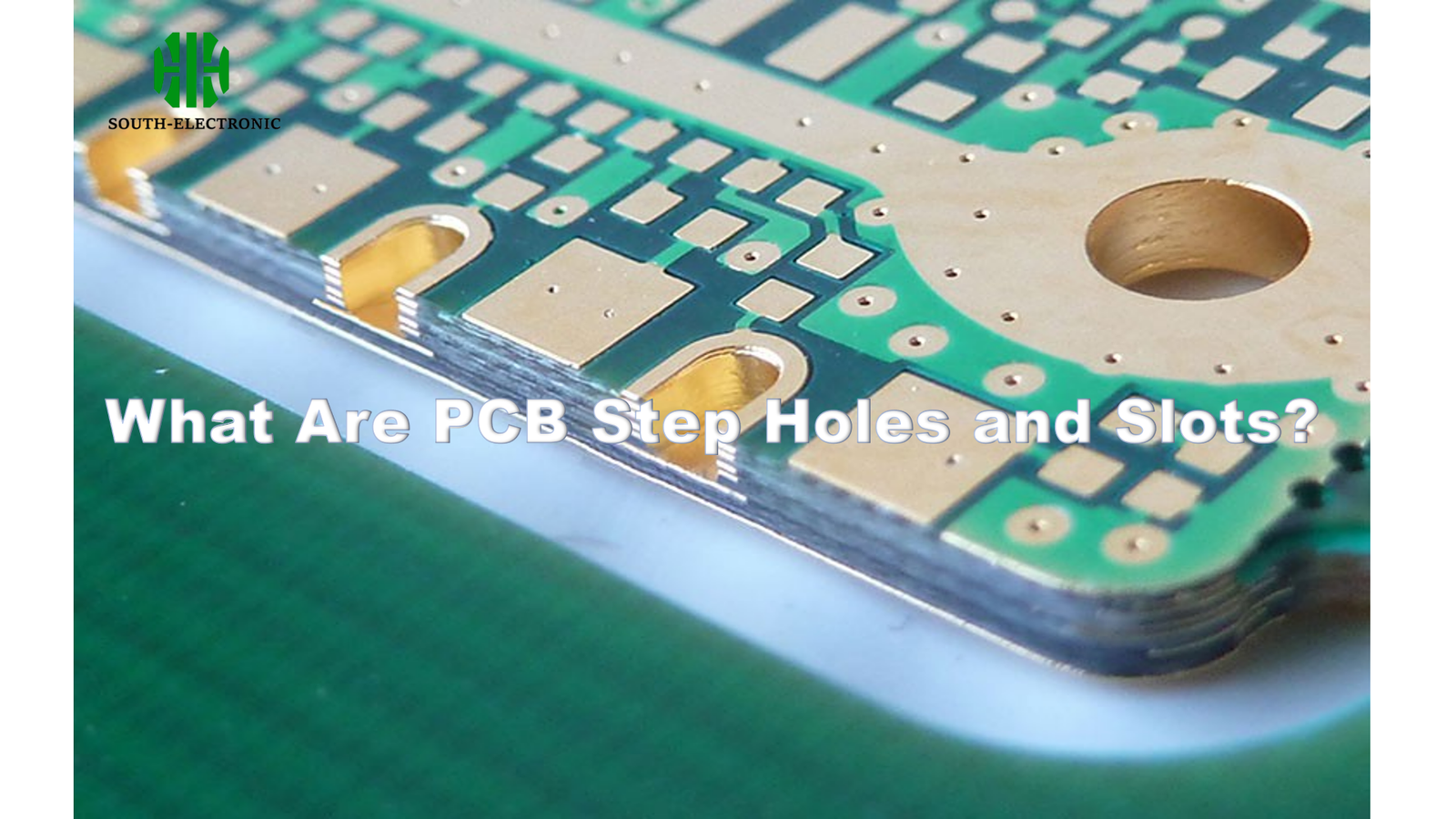

Agujeros y ranuras de paso[^1] son microvías láser perforadas, escalonadas que crean vías conductoras 3D a través de la placa de cobre selectiva. Permiten un control preciso de la impedancia, el canal de calor y la ruta eficiente en espacio en PCB multilayer modernas.
Mientras que las vías tradicionales de paso tienen problemas con frecuencias de GHz, estas estructuras escalonadas resuelven desafíos críticos de integración. Exploraremos su magia técnica a través de cuatro perspectivas de ingeniería:
¿Cómo mejoran los agujeros y ranuras de paso la integridad de la señal en las PCB?
Mi primer diseño de radar de 28GHz no obtuvo la certificación de la FCC, las reflexiones de las vías convencionales crearon una pérdida de inserción de 6dB. Las ranuras de paso se convirtieron en mi salvación.
Las geometrías escalonadas mantienen los planos de tierra continuos al escalonar las conexiones a través de las capas, reduciendo la capacitancia parásita en un 40-60% en comparación con las vías rectas. Sus paredes cónicas minimizan las discontinuidades de impedancia de hasta 110GHz.
Gráfico de comparación de integridad de señal
Tres mecanismos clave de mejora de la señal
| Parámetro | Via tradicional | Ranura de paso | Mejora |
|---|---|---|---|
| Pérdida de retorno | -12dB @ 10GHz | -23dB @ 10GHz | 91% mejor |
| Diálogo | -35dB | -52dB | 48% de reducción |
| Ancho de banda | 28GHz | 67GHz | 140% de aumento |
El gradiente de grosor de cobre en los agujeros de paso actúa como material de absorción de RF. Al transitar gradualmente entre capas (típicamente 8-12μm de paso), evitan cambios repentinos de impedancia que causan reflexiones de señal. En mis redes de ajuste de antena, implementar ranuras de paso de 0,15 mm mejoró la eficiencia del 68% al 83%.
¿Qué desafíos resuelven los agujeros y ranuras de paso en diseños de PCB de alta densidad?
El controlador de vuelo de nuestro dron seguía sobrecaliendo hasta que reemplacé las vías estándar con agujeros de paso rellenos de cobre. La ruta térmica 3D redujo la temperatura de unión en 19°C.
En placas HDI con una distancia de 0,2 mm entre BGA, los agujeros de paso permiten la expansión térmica vertical - crítica para las placas de PCB aeroespaciales que experimentan ciclos de -55°C a 125°C. Su estructura distribuida evita la formación de cráteres en los pad en diseños ajustados.
Comparación de imágenes térmicas
Matriz de soluciones de densidad
| Desafío | Enfoque convencional | Solución de agujero de paso |
|---|---|---|
| Componentes 0201 | 6 capas apiladas | 4 capas con ranuras de paso |
| Estrés térmico | Vías térmicas | Tubos de calor integrados |
| Blindaje EMI | Anillos de guardia | Jaulas de Faraday enterradas |
| Transiciones de capa | Taladros de 8 mil | Pasos de 3 mil láser ablatados |
A través de ranuras de paso de 0,1 mm, enruté una placa de servidor de 24 capas en 14 capas. Las conexiones escalonadas permitieron dominios de potencia superpuestos sin riesgos de cortocircuitos - imposible con vías rectas.
¿Cuándo deben elegir los ingenieros ranuras de paso en lugar de vías tradicionales?
El punto de inflexión llegó durante una redistribución de ECU automotriz - las ranuras de paso redujeron nuestro costo de BOM[^2] en $1,78/unidad mientras aprobaban las pruebas de vibración LV124.
Cambie a ranuras de paso cuando:
- Las tasas de borde superen 1ns (200ps para PCIe Gen6)
- La cuenta de capas >12
- El rango de temperatura de operación >100°C Δ
- La confiabilidad requerida >10^9 ciclos
Diagrama de flujo de selección
-
Necesidades de frecuencia
- 25W/cm² exige ranuras de paso con ventilación
-
Restricciones de densidad
- BGA <0,4 mm de distancia entre pines requiere paso escalonado
-
Límites de presupuesto
- Los procesos de paso agregan $0,02-0,15 por agujero
Reservo las ranuras de paso para interfaces PCIe Gen5+ y DDR5. Para etapas de potencia, los conectores de cobre escalonados manejan 35A/mm² frente a 18A/mm² en vías estándar.
¿Cuáles son las limitaciones de fabricación clave para los agujeros de paso?
Un proyecto de radar doppler fallido me enseñó esta dura verdad: no todas las tiendas de PCB pueden lograr una alineación de paso <8μm.
Tolerancias de fabricación críticas [^3]:
- Posicionamiento láser: ±5μm
- Uniformidad de plateado: ±2μm
- Grosor de dieléctrico: ±3%
- Registro: 12μm de desplazamiento máximo
Tabla de control de proceso
| Parámetro | Grado de consumo | Grado industrial | Grado militar |
|---|---|---|---|
| Tamaño de agujero | ±15μm | ±8μm | ±3μm |
| Relación de aspecto | 8:1 | 12:1 | 15:1 |
| Vacíos de plateado | <5% | <2% | 0% |
| Tiempo de ciclo | 72hr | 120hr | 240hr |
Nuestro SOP automotriz especifica un acabado ENEPIG de 6μm en los agujeros de paso. Pagamos un 35% de prima de costo por una precisión láser de 2μm y baños de plateado de 3 turnos para lograr una confiabilidad de Clase 3.
Conclusión
Desde las estaciones base 5G hasta los rovers de Marte, los agujeros y ranuras de paso permiten lo imposible: empaquetar más rendimiento en espacios cada vez más pequeños mientras sobreviven en entornos extremos. No son solo agujeros; son autopistas 3D de precisión para electrones.
[^1]: Comprender los agujeros y ranuras de paso puede mejorar sus habilidades de diseño de PCB, especialmente para aplicaciones de alta frecuencia. Explore este recurso para obtener conocimientos en profundidad.
[^2]: Aprenda cómo las elecciones de diseño innovadoras como las ranuras de paso pueden conducir a ahorros de costo significativos en sus proyectos, mejorando la eficiencia.
[^3]: Comprender las tolerancias de fabricación es crucial para garantizar la calidad y la confiabilidad en los diseños de PCB, especialmente con tecnologías avanzadas.
