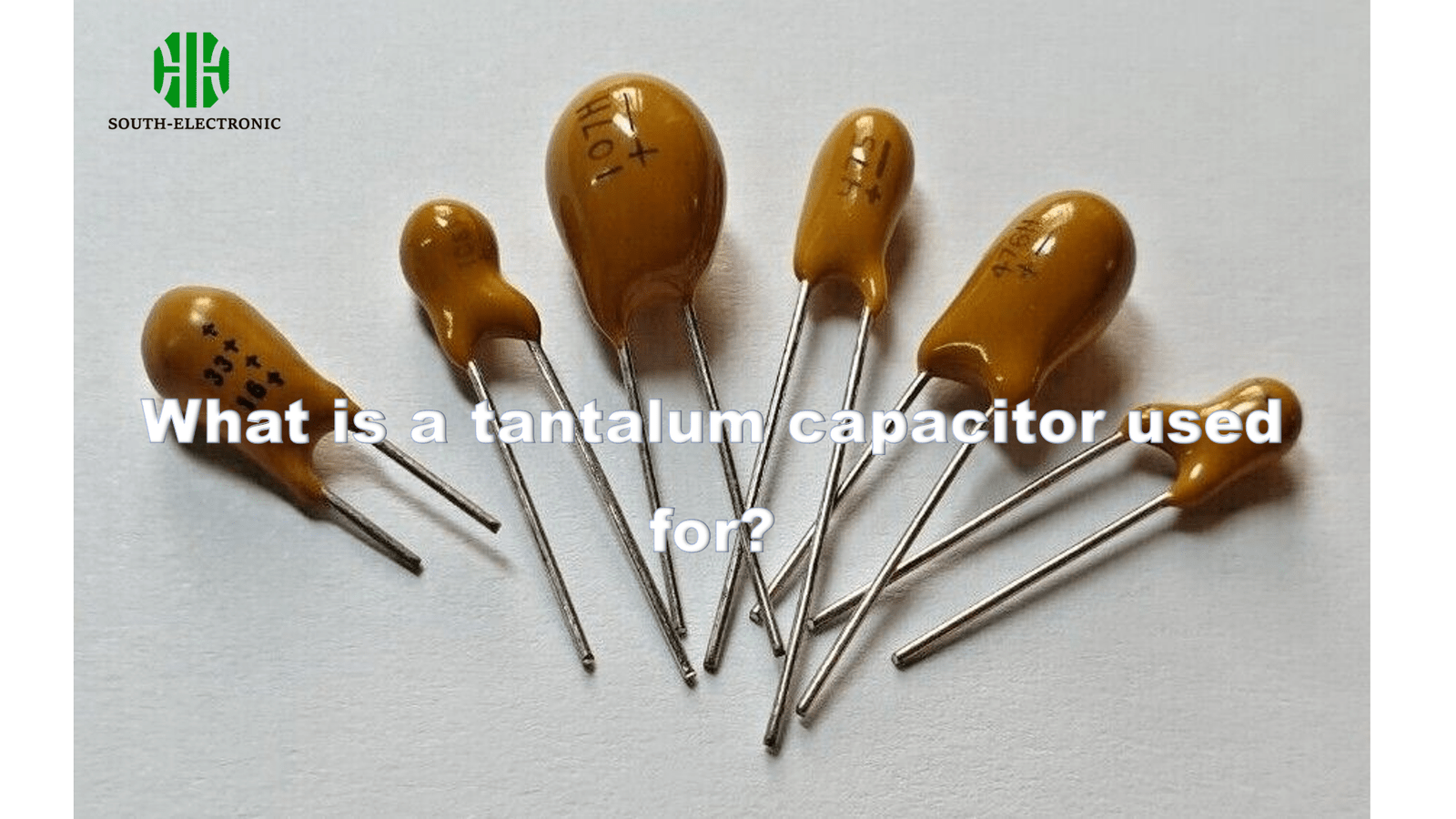

¿Alguna vez se ha preguntado por qué su smartphone sobrevive a cambios extremos de temperatura, o cómo los marcapasos mantienen una operación impecable durante años? El héroe invisible que permite estos logros no es el software, sino un pequeño componente llamado condensador de tantalio.
Los condensadores de tantalio almacenan energía de manera eficiente en entornos hostiles, lo que los hace indispensables para dispositivos críticos que requieren un tamaño compacto, un rendimiento ultrastable y una fuga mínima. Alimentan sistemas militares, implantes médicos, sensores de IoT y otros dispositivos electrónicos en los que el fallo no es una opción.
Aunque los condensadores de tantalio pueden parecer componentes electrónicos ordinarios, sus capacidades únicas resuelven desafíos de ingeniería específicos que otros condensadores no pueden manejar. Analicemos por qué estos componentes dominan aplicaciones especializadas y cómo maximizar su potencial.

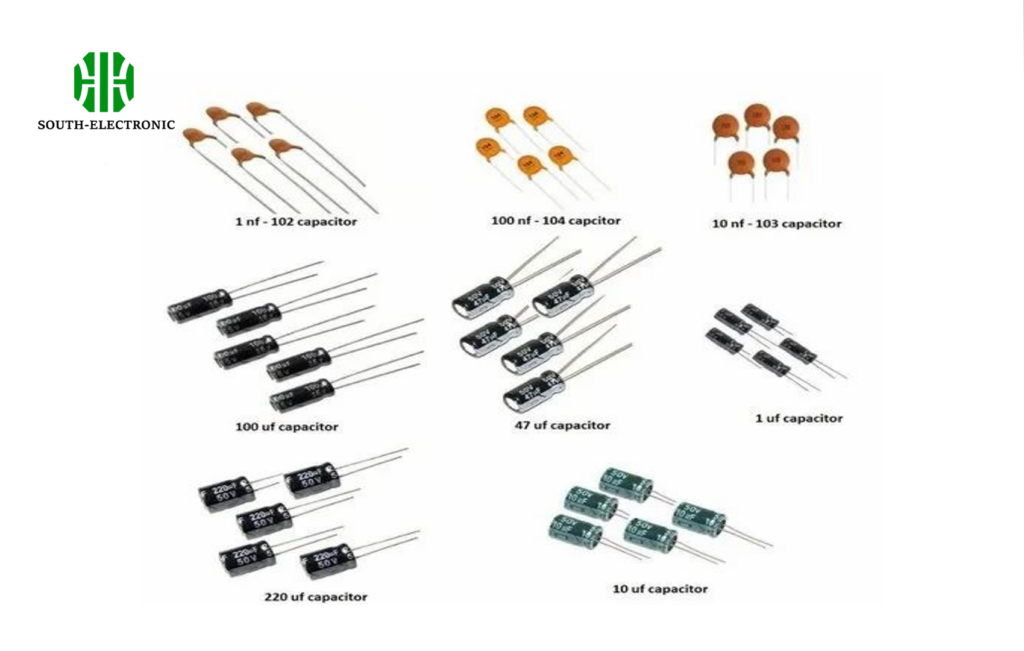

¿Por qué elegir condensadores de tantalio sobre condensadores electrolíticos de aluminio o cerámicos?
Cada diseñador de electrónica se enfrenta al dilema del condensador: cerámico para la estabilidad, aluminio para el costo o algo mejor. Cuando los ingenieros necesitan confiabilidad más que soluciones baratas, los condensadores de tantalio se convierten en la elección predeterminada por proceso de eliminación.
Los condensadores de tantalio superan a los electrolíticos de aluminio en corriente de fuga (10 veces menor) y superan a los cerámicos en eficiencia volumétrica (5 veces mayor densidad de capacitancia). Sus parámetros estables bajo cambios de vibración/temperatura los hacen ideales para sistemas de seguridad automotriz y hardware de navegación aeroespacial.
)
Compromisos de rendimiento decodificados
Tres factores críticos determinan la selección de condensadores en aplicaciones exigentes:
| Parámetro | Tantalio | Electrolítico de aluminio | Cerámico |
|---|---|---|---|
| Estabilidad de capacitancia | ±10% en 10 años | ±30% después de 2 años | ±20% con voltaje |
| Corriente de fuga | 0,01CV (µA) | 0,3CV (µA) | Casi cero |
| Rango de temperatura | -55°C a +125°C | -40°C a +105°C | -55°C a +150°C |
Diseñar dispositivos médicos implantables me enseñó por qué la tasa de falla del 0,003% del tantalio es más importante que el costo inicial. A diferencia de los cerámicos que sufren efectos piezoeléctricos, o los condensadores de aluminio que se secan, los tantalios debidamente calibrados mantienen una fuga de microamperios incluso después de 50.000 ciclos térmicos, un requisito no negociable para estimuladores neurológicos compatibles con MRI.
¿Cómo mejoran los condensadores de tantalio el rendimiento en electrónica portátil?
Sus auriculares inalámbricos mueren después de 5 horas no porque se agoten las baterías, sino debido a la ineficiente conversión de energía. Los condensadores de tantalio extienden el tiempo de funcionamiento a través de tres ventajas secretas que la mayoría de los ingenieros pasan por alto.
**Baja resistencia en serie equivalente (ESR 5°C/minuto)[^3]
Solución:
- Opte por tamaños de carcasa más pequeños (evite EIA 2917+)
- Precaliente las placas a 125°C antes de la reflujo
Un rediseño del sistema de alimentación de un satélite me enseñó que combinar una derating de voltaje del 60% con tasas de cambio de corriente de <3A/ms eliminó el 100% de los fallos prematuros de tantalio observados en condiciones de vacío.

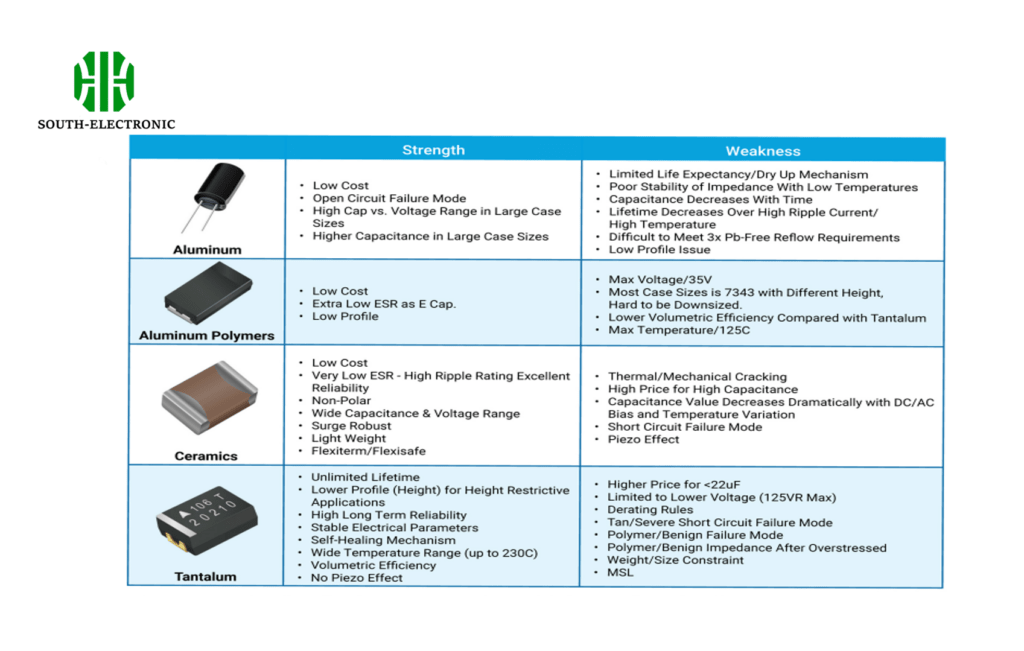

¿Cómo decodificar especificaciones clave como ESR y voltaje de sobretensión al seleccionar condensadores de tantalio?
Las hojas de datos de condensadores ocultan restricciones de ingeniería críticas detrás de parámetros de aspecto inocente. Aprender a interpretar tres especificaciones separa los diseños exitosos de los cráteres humeantes.
Priorice la calificación de voltaje de sobretensión[^4] sobre el voltaje de trabajo – un condensador de tantalio de 10V con 15V de sobretensión soporta mejor las transitorias breves que un condensador calificado de 16V con capacidad de sobretensión de 18V. Apunte a ESR por debajo de 0,5Ω[^5] para frecuencias de conmutación superiores a 500kHz.
)
Jerarquía de especificaciones
Construya su lista de verificación de selección de condensadores en este orden:
-
Voltaje de sobretensión (Vs)
Mínimo requerido: 1,3 veces la transitoria máxima esperada -
ESR @ Frecuencia de aplicación[^6]
Calcule la pérdida de potencia aceptable: P = I² * ESR -
Corriente de fuga (Il)[^7]
Crítico para dispositivos alimentados por batería: Il < 0,5% de la corriente en espera -
Coeficiente de temperatura[^8]
Verifique que la capacitancia se mantenga dentro del ±15% en el rango de operación -
Tasa de falla (FIT)
Grado militar: <5 FIT (fallas por mil millones de horas)
En diseños de ECU automotrices, hacer coincidir el ESR del condensador con los requisitos de estabilidad de lazo de retroalimentación del regulador de conmutación resultó más crítico que el valor bruto de capacitancia, una lección aprendida después de depurar 23 horas de jitter de oscilador.

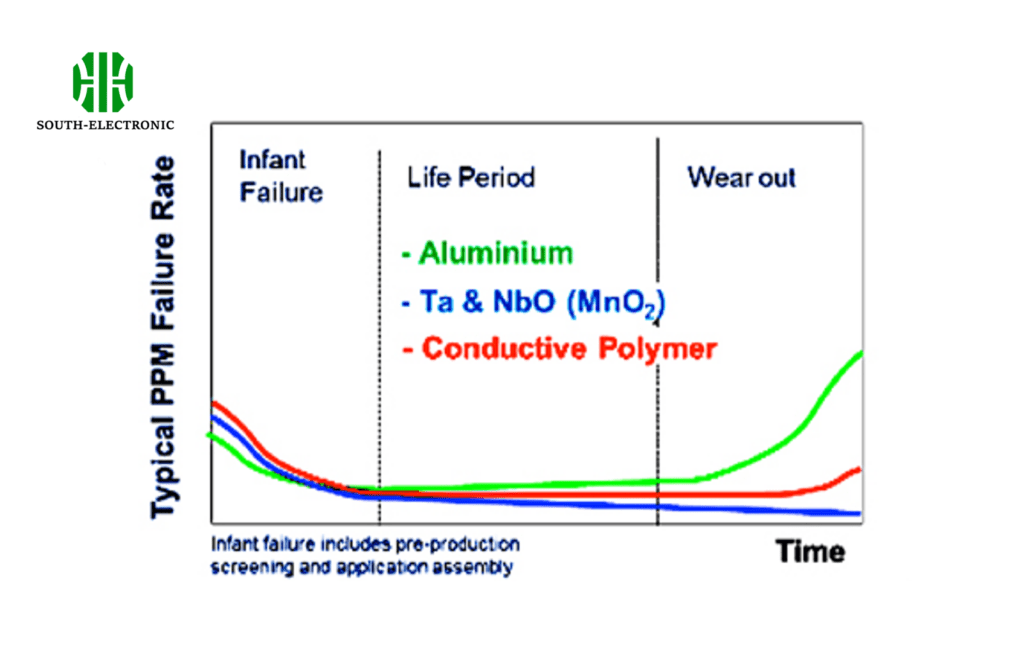

¿Pueden reemplazar los condensadores de polímero efectivamente a los condensadores de tantalio tradicionales?
El debate polímero vs tantalio se asemeja a coches eléctricos vs coches de gasolina, cada uno sobresale en escenarios específicos. Mientras que los polímeros dominan los gadgets de consumo, los condensadores de tantalio tradicionales de MnO₂ siguen gobernando los mercados aeroespaciales e industriales.
Los condensadores de tantalio de polímero ofrecen un 80% menos de ESR y una mayor capacidad de corriente de ripple, pero sufren una fuga 3 veces mayor. Los tipos tradicionales de MnO₂ mantienen una mejor estabilidad de sesgo (±3% vs ±10% de cambio de capacitancia en sesgo DC), lo que los hace insustituibles en circuitos analógicos de precisión.
)
Encrucijada tecnológica
Los ingenieros deben evaluar cinco factores de aplicación específicos:
| Consideración | Opción de polímero | Opción de MnO₂ |
|---|---|---|
| Densidad de potencia | 50% más alto | |
| Autocuración | Parcial | |
| Estabilidad de sesgo DC | 0,5%/V | 0,05%/V |
| Tiempo de vida de operación | 5k horas @ 105°C | 15k+ horas |
| Eficiencia de costo | $0,35/µF | $0,18/µF |
Al diseñar el plano de alimentación de una ruta de 10Gbps, los condensadores de polímero permitieron una respuesta transitoria de 40A con solo seis componentes de 330µF, en lugar de doce tipos de MnO₂. Sin embargo, las unidades de accionamiento de motores industriales aún requirieron MnO₂ para sus especificaciones de operación continua de +125°C.
Conclusión
Los condensadores de tantalio resuelven desafíos críticos de electrónica donde el tamaño, la estabilidad y la confiabilidad tienen prioridad sobre las preocupaciones de costo. Dominar sus requisitos únicos desbloquea innovaciones de próxima generación en aplicaciones médicas, aeroespaciales y automotrices que exigen un rendimiento implacable.
