¿Qué es el enmascaramiento de vías en la fabricación de PCB y por qué es importante?

CONTENTS

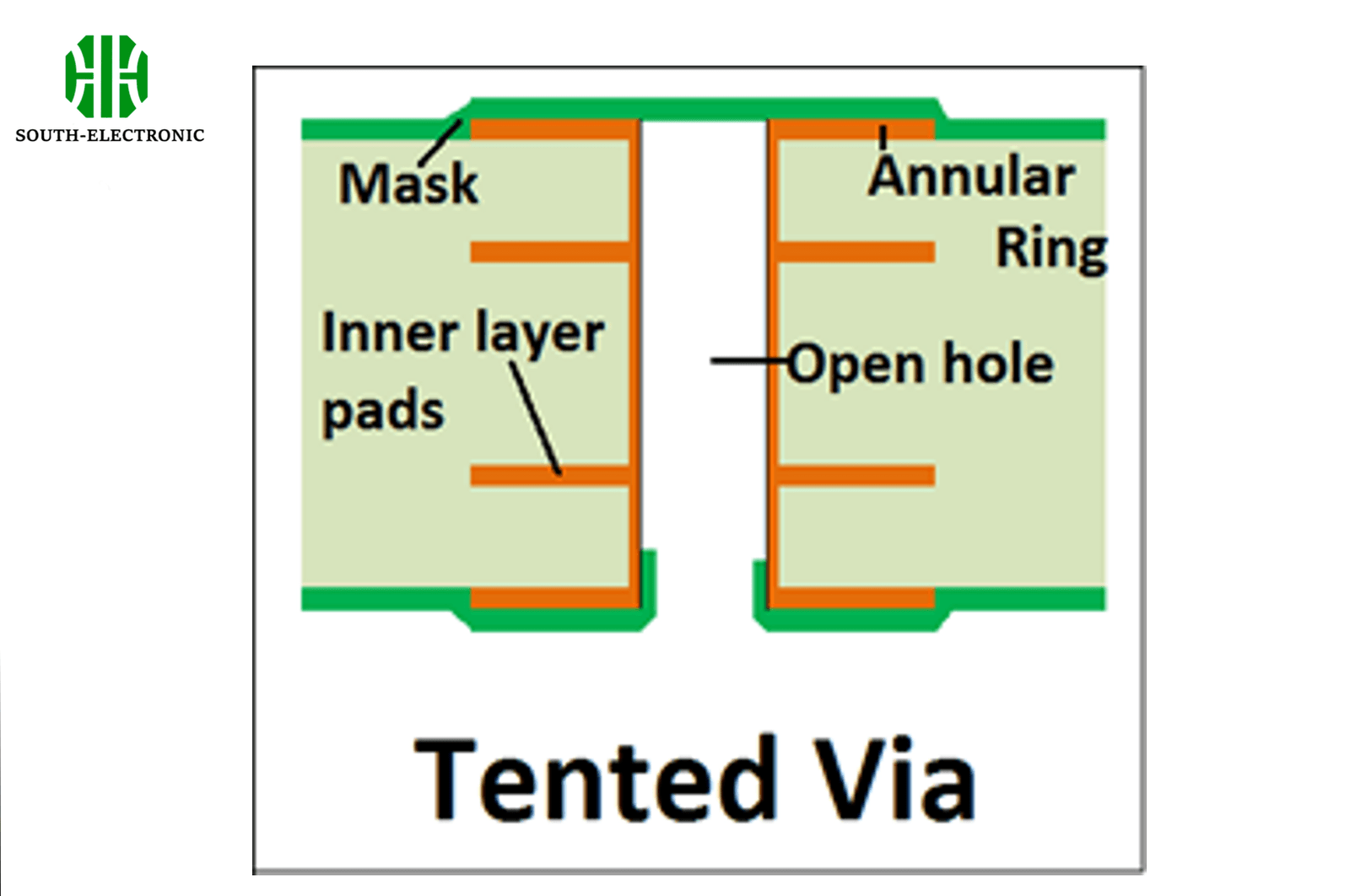

Via in PCB?

¿Qué es el enmascaramiento de vía en PCB?

El enmascaramiento de vías son vías cubiertas con una máscara de soldadura para cerrar o cubrir la apertura. El enmascaramiento de vía en PCB se refiere al proceso de cubrir una vía con una máscara de soldadura o material no conductor similar. Una vía es un agujero metalizado que permite que las señales pasen entre diferentes capas de un PCB. Al enmascarar una vía, tanto el pad como el agujero están cubiertos, lo que ayuda a proteger la vía de contaminantes y mejora la durabilidad general del PCB.

Beneficios de las vías enmascaradas

  • Aislamiento Mejorado: El enmascaramiento de vías proporciona mejor aislamiento entre capas, especialmente al trazar pistas de alta densidad.
  • Evitación de Problemas de Absorción de Soldadura: Evita que la soldadura se absorba en la vía, lo que puede causar puentes de soldadura.
  • Permite el Trazado Cruzado: Los diseñadores pueden trazar pistas sobre las vías sin preocuparse por la exposición o el cortocircuito.

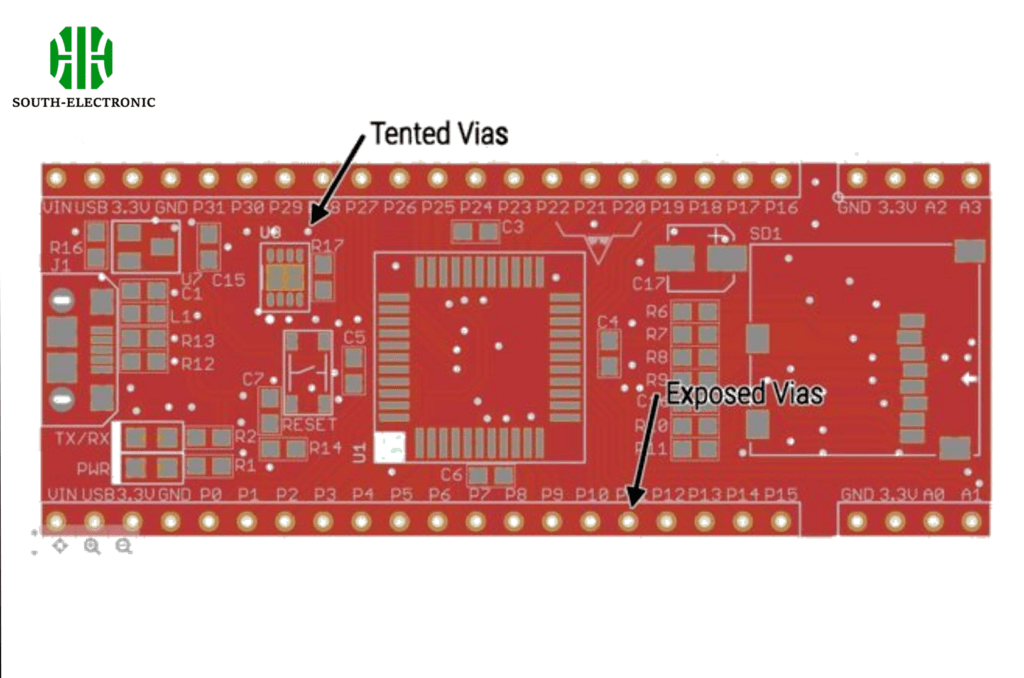

Via in PCB

Enmascaramiento y Relleno de Vías

El enmascaramiento y el relleno de vías son dos técnicas diferentes utilizadas en la fabricación de PCB. Mientras que el enmascaramiento implica cubrir la vía con una máscara de soldadura, el relleno implica llenar la vía con material conductivo o no conductivo.

Diferencias entre Enmascaramiento y Relleno

AspectoEnmascaramientoRelleno
ProcesoCubrir vía con máscara de soldaduraLlenar vía con material conductivo
PropósitoProteger vía de contaminantesMejorar estabilidad mecánica
AplicacionesProtección general de PCBAplicaciones de alta fiabilidad
Via in PCB

Regla de Enmascaramiento de Vías en Altium

Altium Designer, un popular software de diseño de PCB, proporciona reglas y pautas específicas para la implementación de vías enmascaradas. Los diseñadores pueden especificar el nivel de enmascaramiento y asegurar el cumplimiento de los estándares de fabricación.

  1. Abre el Editor de Reglas y Restricciones de PCB.
  2. Navega a la categoría “Máscara”.
  3. Ajusta los ajustes bajo “Enmascaramiento de Vías” a “Enmascarar Todas las Vías” o especifica condiciones particulares basadas en tus necesidades de diseño.
  4. Esta configuración puede ayudar a prevenir problemas potenciales como cortocircuitos y mejorar la durabilidad y funcionalidad general del PCB.

El enmascaramiento de vías implica aplicar máscara de soldadura sobre la vía para evitar que la soldadura, el flujo o los contaminantes se acumulen en la vía durante el ensamblaje, lo que mejora la fiabilidad y el rendimiento del PCB, particularmente en diseños de alta densidad.
