¿Los aparatos electrónicos complejos te dan dolor de cabeza? ¿Necesitas más potencia y un tamaño más pequeño para tus circuitos? Las PCB multicapa son la respuesta que estabas buscando.

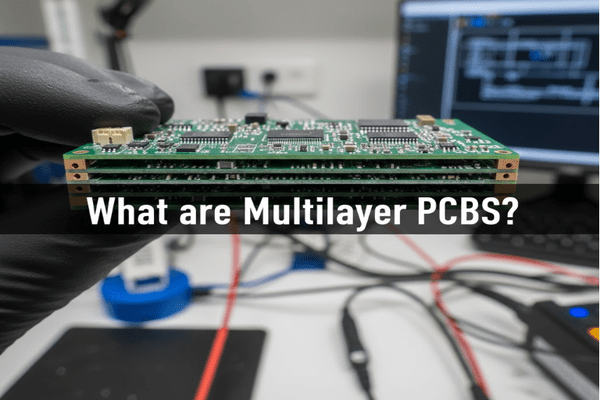

Las PCB multicapa[^1] son placas de circuito con tres o más capas de cobre conductoras[^2] apiladas[^3], separadas por materiales aislantes[^4]. Se prensan bajo calor y presión en una sola unidad compacta, lo que permite diseños electrónicos mucho más complejos y densos.

Recuerdo cuando empecé en la electrónica; las placas de una sola capa parecían magia. Pero a medida que los proyectos se volvían más intrincados, rápidamente me encontré con un muro. Fue entonces cuando descubrí el increíble mundo de las PCB multicapa, y créeme, lo cambiaron todo.

¿Cuántas capas puede tener una PCB?

¿Luchando con placas de circuito abarrotadas y espacio limitado? ¿Alguna vez te has preguntado cuántas capas puedes meter en una PCB para resolver esos problemas?

Una PCB puede tener muchas capas, que van desde 4 hasta más de 60, aunque más comúnmente, presentan un número par como 4, 6 u 8 capas para una mejor estabilidad de fabricación.

Cuando pienso en la gran cantidad de capas posibles, realmente resalta la flexibilidad de estas placas. Si bien el límite teórico es alto, las aplicaciones prácticas generalmente se limitan a un rango más manejable.

Comprender el recuento de capas

El número de capas no se trata solo de ajustar más rastros; se trata de optimizar el rendimiento.

• PCB multicapa estándar: La mayoría de los diseños comunes usan 4, 6 u 8 capas. Estos ofrecen un buen equilibrio de complejidad, rendimiento y costo.
• PCB de alto número de capas[^5]: Algunas aplicaciones avanzadas, como superordenadores o sistemas aeroespaciales, pueden presentar 30, 40 o incluso 60 capas. Esto permite un enrutamiento increíblemente denso y un control de impedancia especializado.
• ¿Por qué números pares? Si bien es técnicamente posible tener un número impar de capas (por ejemplo, 3, 5), los fabricantes a menudo los evitan. Un número impar de capas puede llevar a un apilamiento desequilibrado. Este desequilibrio puede causar deformaciones durante el proceso de laminación debido a una expansión y contracción térmica desiguales, lo que aumenta la dificultad y el costo de fabricación.

Apilamientos de capas comunes

Diferentes recuentos de capas sirven para diferentes propósitos.

He visto de primera mano cómo elegir el número correcto de capas puede hacer o deshacer un proyecto, especialmente cuando se trata de señales de alta frecuencia. No se trata solo de colocar cables; se trata del rendimiento eléctrico.

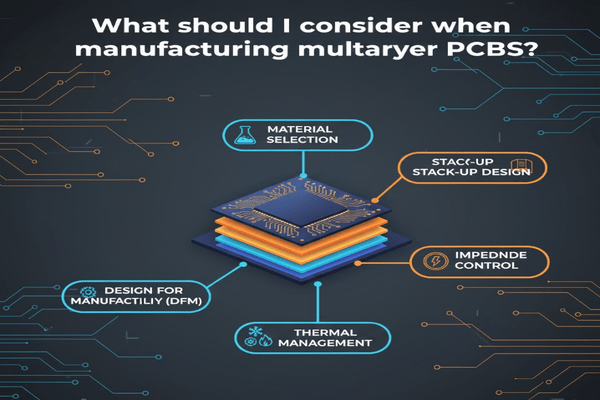

¿Qué debo considerar al fabricar PCB multicapa?

¿Preocupado por los errores costosos en tu próximo proyecto de PCB? ¿No estás seguro de cómo obtener el mejor rendimiento de un diseño multicapa?

Al fabricar PCB multicapa, las consideraciones clave incluyen la selección de materiales, el diseño del apilamiento, el control de impedancia, la gestión térmica y el diseño cuidadoso para la fabricación (DFM) para garantizar la fiabilidad y el rendimiento.

Diseñar una PCB multicapa es como construir un rascacielos en miniatura para la electrónica. Cada decisión, desde la planta baja hasta el ático, afecta su estabilidad y función. Aprendí esto por las malas en un proyecto donde pasé por alto la gestión térmica, lo que provocó fallos inesperados.

Selección de materiales

La elección de los materiales es fundamental para el rendimiento y la fiabilidad de la PCB.

• Material del sustrato (dieléctrico): Esta capa aislante separa las capas de cobre conductoras. Los materiales comunes incluyen FR-4 (retardante de llama tipo 4), que se usa ampliamente debido a sus buenas propiedades eléctricas y su rentabilidad. Para aplicaciones de mayor frecuencia, son necesarios materiales como FR-4 de alta Tg, poliimida o laminados especializados rellenos de cerámica. Siempre considero la temperatura de funcionamiento y la velocidad de la señal al elegirlos.
• Peso del cobre: Esto se refiere al grosor de la lámina de cobre. Los pesos estándar son 1 oz/pie cuadrado o 2 oz/pie cuadrado. Los pesos de cobre más altos se utilizan para planos de potencia y aplicaciones de alta corriente, lo que ayuda con la disipación de calor.

Diseño de apilamiento

La disposición de las capas, o "apilamiento", influye críticamente en la integridad de la señal y el rendimiento EMI.

• Capas de señal: Estas capas transportan las señales de datos y reloj. Deben colocarse entre planos de tierra para proporcionar blindaje y un entorno de impedancia controlada.
• Planos de potencia y tierra: Los planos dedicados para potencia y tierra son esenciales para una entrega de potencia estable y la reducción del ruido. Estos planos actúan como una ruta de retorno para las señales y ayudan a disipar el calor. Me aseguro de distribuirlos uniformemente para el equilibrio térmico.
• Simetría: Como mencioné anteriormente, mantener un apilamiento simétrico (por ejemplo, núcleo-preimpregnado-núcleo) es crucial para evitar la deformación durante la fabricación y garantizar la estabilidad mecánica.

Control de impedancia

Para diseños de alta velocidad, el control de impedancia no es negociable.

• Ancho y espaciado de trazas: Estas dimensiones, junto con el grosor del dieléctrico y las propiedades del material, determinan la impedancia característica de una traza. Utilizo calculadoras de impedancia para asegurar que las trazas coincidan con la impedancia requerida, a menudo 50 ohmios para señales de un solo extremo y 100 ohmios para pares diferenciales.
• Constante dieléctrica: La constante dieléctrica (Er) del material elegido afecta directamente a la impedancia. Conocer y especificar esto con precisión al fabricante es vital.

Gestión térmica

El calor es el enemigo de la electrónica, y las PCB multicapa pueden generar mucho.

• Vías térmicas: Son vías no eléctricas diseñadas específicamente para conducir el calor lejos de los componentes calientes a áreas más frías o disipadores de calor. Siempre las añado debajo de los circuitos integrados que consumen mucha energía.
• Vertidos y planos de cobre: Las grandes áreas de cobre actúan como disipadores de calor, distribuyendo el calor por toda la placa.
• Colocación de componentes: La colocación estratégica de los componentes que generan calor para permitir una disipación de calor eficiente es fundamental.

Diseño para la Fabricación (DFM)[^7]

Considerar el proceso de fabricación con antelación ahorra tiempo y dinero.

• Ancho/espaciado mínimo de trazas: Adherirse a las capacidades del fabricante para evitar costos crecientes o violaciones de diseño.
• Tipos de vías: Comprender los diferentes tipos de vías (pasantes, ciegas, enterradas) y su impacto en el costo y la densidad. Las vías ciegas y enterradas permiten una mayor densidad pero son más caras.
• Panelización: Discutir las opciones de panelización con el fabricante para optimizar la utilización de la placa y reducir el costo por placa.

Al considerar cuidadosamente estos factores, me aseguro de que mis diseños de PCB multicapa no solo sean funcionales, sino también fiables y rentables de producir.

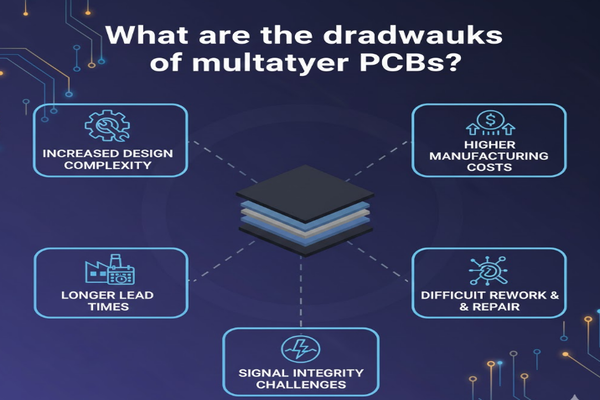

¿Cuáles son los inconvenientes de las PCB multicapa?

¿Crees que las PCB multicapa son la panacea para todos tus problemas de diseño? Ignorar sus desventajas podría llevar a problemas inesperados y sobrecostos.

Si bien son potentes, las PCB multicapa tienen inconvenientes que incluyen mayores costos de fabricación[^8], mayor complejidad de diseño, retrabajo y reparación más difíciles, tiempos de entrega[^9] más largos y, potencialmente, mayores desafíos de integridad de la señal si no se diseñan con cuidado.

He aprendido que toda tecnología tiene sus compensaciones. Las PCB multicapa, con todas sus ventajas, no son una excepción. Hubo un tiempo en que me lancé a un diseño de 10 capas para un proyecto relativamente simple, solo para arrepentirme del aumento de los costos y el tiempo de desarrollo.

Mayor costo

Este es a menudo el primer y más obvio inconveniente.

• Costos de materiales: Más capas significan más materias primas (cobre, preimpregnado, núcleo), lo que aumenta directamente la lista de materiales.
• Complejidad de fabricación: El proceso de laminación, la alineación precisa de múltiples capas y la perforación de vías complejas (ciegas/enterradas) requieren equipos más sofisticados y más pasos de procesamiento. Cada paso adicional aumenta el costo de fabricación.
• Costos de herramientas: Los costos iniciales de herramientas y configuración pueden ser más altos debido a la precisión requerida para la fabricación multicapa.

Complejidad del diseño

A medida que aumentan las capas, también lo hace la complejidad del proceso de diseño.

• Desafíos de enrutamiento: Si bien más capas ofrecen más espacio de enrutamiento, la gestión de las conexiones entre capas y la garantía de rutas de retorno de señal adecuadas se vuelve más compleja.
• Optimización del apilamiento: Diseñar un apilamiento óptimo para la integridad de la señal, el control de impedancia y el rendimiento térmico requiere conocimientos especializados y herramientas de simulación.
• Demandas de software: A menudo son necesarias herramientas de software CAD avanzadas y herramientas de simulación, lo que puede aumentar los costos de diseño y las curvas de aprendizaje.

Dificultad de retrabajo y reparación

Una vez laminada, una PCB multicapa es un bloque monolítico.

• Accesibilidad: Las capas internas son inaccesibles. Si una traza en una capa interna tiene un problema, repararla es casi imposible sin dañar toda la placa.
• Desoldadura de componentes: La desoldadura de componentes multipin en placas multicapa puede ser un desafío debido a la mayor masa térmica y las capacidades de disipación de calor de las múltiples capas, lo que puede dañar las almohadillas o las trazas. He arruinado algunas placas tratando de arreglar un solo componente mal colocado.

Tiempos de entrega más largos

El proceso de fabricación de PCB multicapa es más complejo.

• Tiempo de fabricación: Los pasos adicionales (preparación de capas, ciclos de laminación, más perforación, revestimiento) extienden naturalmente el tiempo que lleva producir las placas desnudas en comparación con las PCB de una o dos caras.
• Retrasos en el prototipado: Esto significa que los ciclos de prototipado pueden ser más largos, lo que puede ralentizar el desarrollo del producto.

Desafíos de integridad de la señal

Si bien están diseñadas para mejorar la integridad de la señal, un mal diseño puede exacerbar los problemas.

• Crosstalk: Sin una planificación cuidadosa del espaciado de las trazas y el blindaje, las señales en capas o trazas adyacentes pueden interferir entre sí.
• EMI/EMC[^10]: Un mal diseño del apilamiento puede provocar un aumento de la interferencia electromagnética (EMI) y una reducción de la compatibilidad electromagnética (EMC), lo que requiere más blindaje o filtrado.
• Red de suministro de energía (PDN): Asegurar una fuente de alimentación estable a través de múltiples capas y componentes requiere un diseño cuidadoso de los planos de potencia y tierra para minimizar las caídas de voltaje y el ruido.

Comprender estos inconvenientes ayuda a tomar decisiones informadas, asegurando que los beneficios de las PCB multicapa realmente superen sus complejidades para cualquier proyecto dado.

¿Es South-Electronic[^11] el mejor fabricante de PCB de China?

Buscar el mejor fabricante de PCB puede resultar abrumador, especialmente con tantas opciones en China, pero ¿son realmente la mejor opción?

Determinar el "mejor" fabricante de PCB como South-Electronic depende de las necesidades específicas del proyecto, ya que factores como el costo, la calidad, el tiempo de entrega, la comunicación y la especialización varían entre los proveedores.

He aprendido que toda tecnología tiene sus compensaciones. Las PCB multicapa, con todas sus ventajas, no son una excepción. Hubo un tiempo en que me lancé a un diseño de 10 capas para un proyecto relativamente simple, solo para arrepentirme del aumento de los costos y el tiempo de desarrollo.

Definiendo "Mejor"

El "mejor" fabricante no es un título universal; es una coincidencia entre tus necesidades y sus fortalezas.

• Estándares de calidad: ¿El fabricante cumple con los estándares internacionales como ISO 9001, UL y RoHS? ¿Son sus procesos de control de calidad robustos? Busca evidencia de una estricta inspección de materiales entrantes y pruebas de producto final.
• Capacidades: ¿Pueden producir el tipo específico de PCB que necesitas (por ejemplo, alto número de capas, HDI, flexible, rígido-flexible, materiales especializados)? ¿Tienen experiencia con los requisitos de tu industria (por ejemplo, médica, automotriz)?
• Rentabilidad: Esto no se trata solo del precio más bajo por placa. Incluye los costos de herramientas, el envío y el valor general por el dinero, considerando la calidad y el tiempo de entrega. Un precio ligeramente más alto por una mejor calidad puede ahorrar costos significativos a largo plazo.
• Tiempos de entrega: ¿Con qué rapidez pueden entregar prototipos y pedidos de producción? ¿Ofrecen servicios urgentes si es necesario? Esto es fundamental para cumplir con los plazos de desarrollo ajustados.
• Comunicación y soporte: ¿Qué tan receptivos son a las consultas? ¿Tienen soporte técnico que hable inglés? La comunicación clara es vital, especialmente cuando se trata de diseños complejos o posibles problemas.

Evaluación de South-Electronic (y otros)

Sin métricas de rendimiento específicas para South-Electronic, así es como generalmente evaluaría a cualquier fabricante chino.

• Sitio web y certificaciones: Un sitio web profesional que detalle sus capacidades y muestre abiertamente las certificaciones es un buen comienzo.
• Reseñas y referencias de clientes: Busca reseñas independientes, testimonios o solicita referencias de clientes en una industria similar.
• Proceso de solicitud de presupuesto (RFQ): ¿Qué tan completa y clara es su respuesta a la RFQ? ¿Hacen preguntas inteligentes sobre tu diseño, lo que indica una buena comprensión?
• Prototipado: Comienza con un pequeño pedido de prototipos[^12]. Esta es la mejor manera de evaluar su calidad, tiempo de entrega y comunicación antes de comprometerte con grandes tiradas de producción. Siempre recomiendo este paso.
• Auditoría de fábrica (si corresponde): Para pedidos más grandes, una auditoría de fábrica o una inspección de terceros puede proporcionar información más profunda sobre sus operaciones y control de calidad.

Conclusión

Las PCB multicapa ofrecen soluciones avanzadas para la electrónica compleja, pero requieren un diseño y una consideración de fabricación cuidadosos para equilibrar el rendimiento con el costo y la complejidad.
