¿Tiene problemas con conexiones de PCB poco fiables? Las desconexiones constantes arruinan el rendimiento del dispositivo y frustran a los usuarios. Descubra la solución resistente que soluciona este problema.

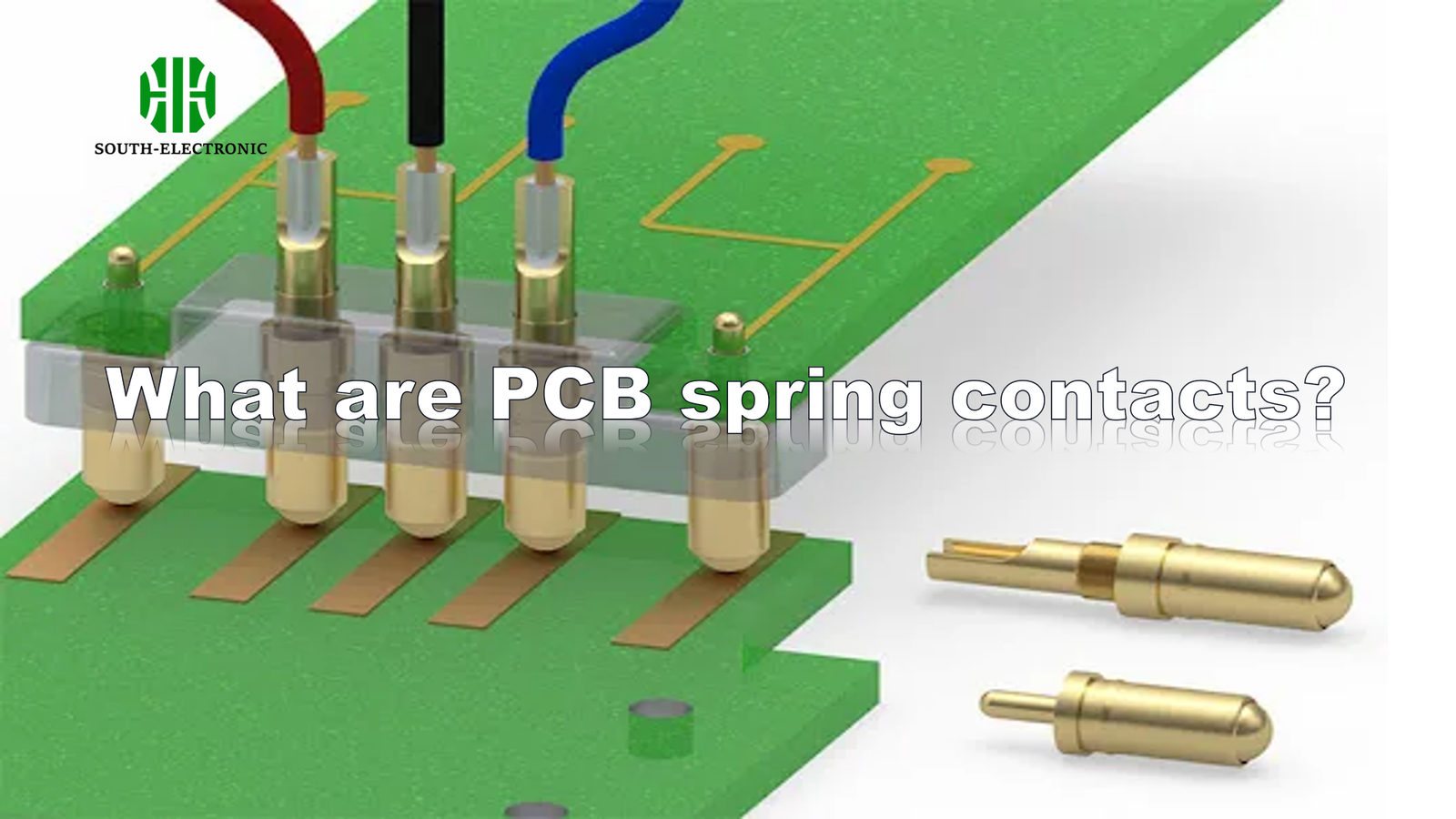

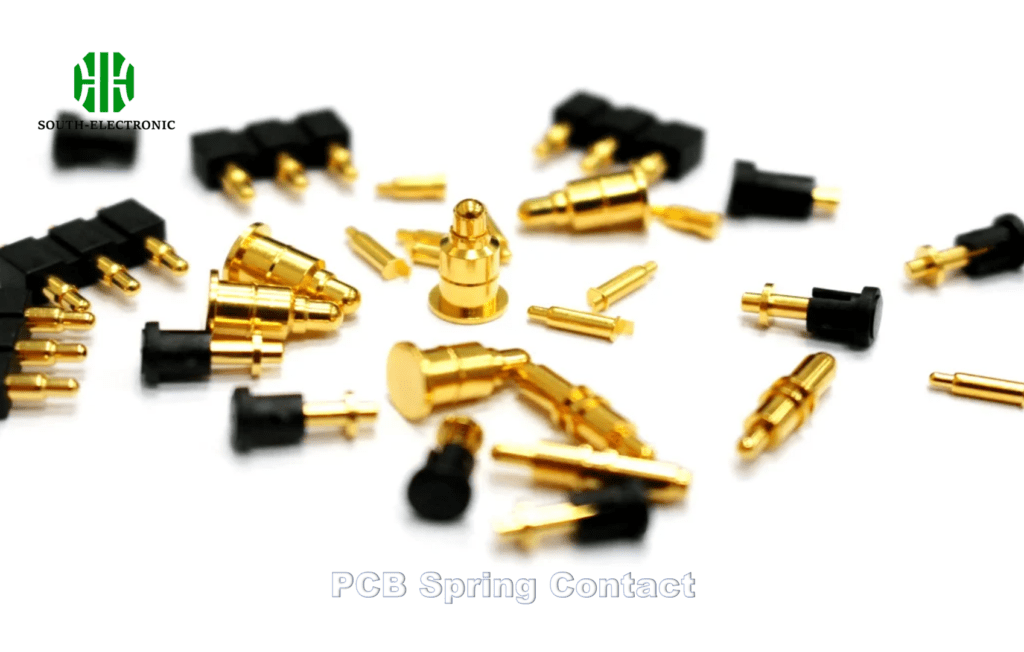

Los contactos de resorte para PCB son componentes accionados por resorte que crean conexiones eléctricas seguras en las placas de circuito. Utilizan resortes internos para mantener una presión constante contra las superficies de contacto, lo que garantiza un contacto estable de baja resistencia en condiciones exigentes como vibraciones o cambios de temperatura.
Encontrar el tipo de contacto adecuado evita futuros problemas. Comparemos las opciones antes de abordar los aspectos esenciales del diseño.
¿Cuál se adapta a sus necesidades de PCB: pines pogo, contactos de resorte o contactos cantilever?
¿Tiene fallos de conexión en sus prototipos? Elegir los contactos incorrectos supone una pérdida de tiempo y dinero. Adapte las necesidades de su proyecto a la solución óptima.
Los pines Pogo son ideales para conexiones de compresión verticales, como puntos de prueba. Los contactos de resorte son ideales para aplicaciones deslizantes, como conectores de borde. Los contactos voladizos gestionan la deflexión lateral en los compartimentos de las baterías.
Factores críticos de selección
Considere estos parámetros al decidir:
| Corriente nominal | Ciclos de vida útil | Fuerza requerida | |
|---|---|---|---|
| Pines Pogo | 1-5 A | 10 kΩ-100 kΩ | Media |
| Contactos de resorte | 3-15 A | 500 kΩ-1 M | Ligera |
| Voladizos | 5-30 A | 50 kΩ-200 kΩ | Pesada |
Los pines Pogo se comprimen verticalmente como pequeños pistones. Los utilizo para interfaces de prueba temporales que requieren una alineación precisa. Su principal ventaja es la eficiencia del espacio. Sin embargo, el chapado se desgasta más rápido que otros tipos.
Los dedos de los resortes se deslizan contra las superficies. Brillan en conectores de borde de tarjeta que requieren baja fricción. El chapado en oro dura más en este caso porque la fuerza se distribuye uniformemente por el área de contacto. Sin embargo, la acumulación de polvo afecta el rendimiento.
Los resortes en voladizo necesitan puntos de montaje robustos. Resisten bien las vibraciones altas cuando están correctamente anclados. El movimiento de flexión absorbe mejor los impactos mecánicos que los pines Pogo. Sin embargo, requieren cálculos de tensión minuciosos en el diseño de la PCB.

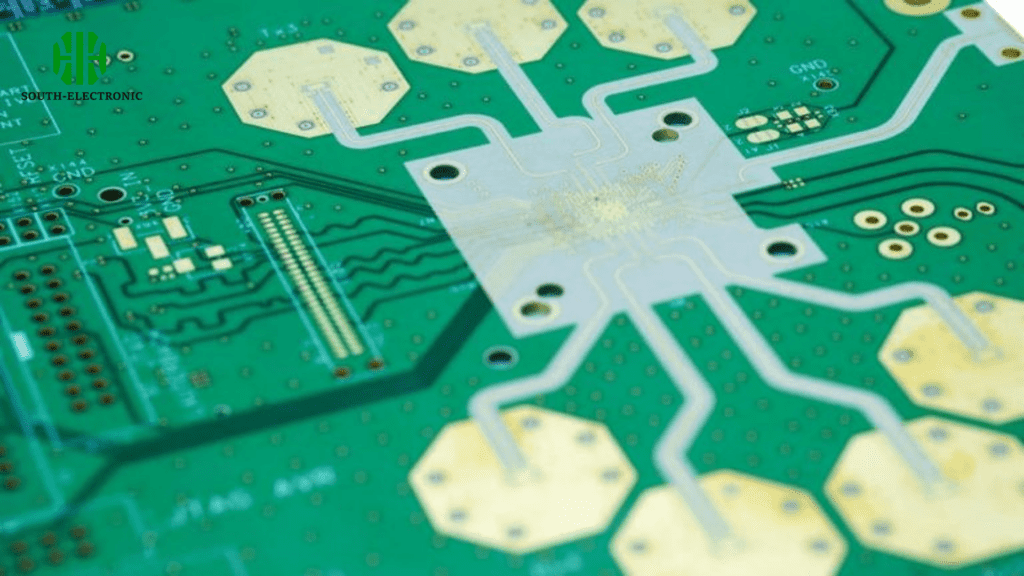

¿Cómo diseñar diseños de PCB para conexiones de contacto de resorte fiables?
¿Se producen errores intermitentes después del ensamblaje? Las malas decisiones de diseño crean puntos de alta resistencia. Siga las pautas clave para evitar fallos en campo.
Separe las almohadillas al menos 3 mm de los bordes de la placa. Use almohadillas ovaladas más grandes que los puntos de contacto. Coloque primero los resortes rectificados cerca de las esquinas para estabilizar los componentes acoplados.
Lista de verificación para la optimización del diseño
Implemente estas reglas de diseño críticas:
| Prioridad | Regla de diseño | Función |
|---|---|---|
| 1 | Zonas de exclusión | Previene cortocircuitos |
| 2 | Puntos de anclaje | Absorbe la tensión mecánica |
| 3 | Espesor del recubrimiento | Garantiza la durabilidad |
| 4 | Espacio para la máscara de soldadura | Evita interferencias |
Defina siempre zonas de exclusión alrededor de las áreas de contacto. Aprendí esto después de que un prototipo fallido provocara un cortocircuito contra los componentes. No coloque cobre a menos de 1,2 mm de las almohadillas. Las zonas no conductoras previenen fugas eléctricas.
Utilice puntos de anclaje auxiliares cerca de contactos de alta fuerza. Estos anclajes absorben la tensión mecánica que podría agrietar las uniones soldadas. Coloque los anclajes diagonalmente opuestos a los puntos de acoplamiento. Cuatro anclajes suelen ser suficientes para conexiones estándar.
Especifique un chapado en oro duro ≥2 μm en el punto de contacto de los resortes. El chapado en oro protege mejor contra la corrosión que las alternativas. El chapado ENIG se desgasta demasiado rápido en aplicaciones de contactos de resorte. Un chapado más grueso prolonga considerablemente la vida útil del conector.
¿Por qué fallan los contactos de resorte de la PCB?
¿Observa reinicios intermitentes del dispositivo o errores de datos? Los fallos de contacto a menudo se disfrazan de fallos de software. Identifique estas fuentes comunes de fallos.
Los contactos contaminados causan el 70 % de los fallos intermitentes. La fatiga del metal y la erosión del chapado son las principales causas. Los brazos de los resortes pierden tensión después de ciclos de deflexión excesivos.
Prevención y remediación
Aborde las causas raíz con soluciones específicas:
| Causa de la falla | Solución | Consejo de prevención |
|---|---|---|
| Corrosión | Limpiar con alcohol isopropílico | Usar carcasas selladas |
| Fatiga del metal | Reducir la deflexión | Controlar los ángulos de acoplamiento |
| Desgaste del recubrimiento | Oro más grueso | Especificar contactos lubricados |
| Contaminación | Sellos ambientales | Añadir tapas protectoras |
La corrosión comienza con arañazos microscópicos. Recomiendo el uso de carcasas selladas para conectores en ambientes húmedos. El recubrimiento conformado ayuda, pero limita las opciones de reparación. Los sellos de silicona proporcionan buenas barreras contra la humedad.
La fatiga del metal se desarrolla de forma diferente según el tipo de contacto. Los pines Pogo se fatigan por sobrecompresión que excede la carrera nominal. Los voladizos fallan debido a ángulos de flexión lateral excesivos. Respete siempre los límites mecánicos durante el montaje.
El recubrimiento se desgasta más rápido en puntos de alta fricción. Aplique lubricante de PTFE durante la fabricación para aplicaciones de ciclos intensos. Los recubrimientos autolubricantes añaden valor por unidad, pero triplican la vida útil del contacto.
Conclusión
Elija contactos de resorte que se ajusten a sus necesidades mecánicas. Diseñe configuraciones que eviten la tensión y la contaminación. Comprenda los modos de fallo para garantizar conexiones eléctricas fiables a largo plazo.
