¿Has pasado semanas diseñando componentes electrónicos solo para darte cuenta de que tu placa de circuito impreso carece de estabilidad? Esta frustración surge cuando se descuidan los materiales. Permíteme explicarte cómo se construyen las PCB rígidas para soportar condiciones difíciles.

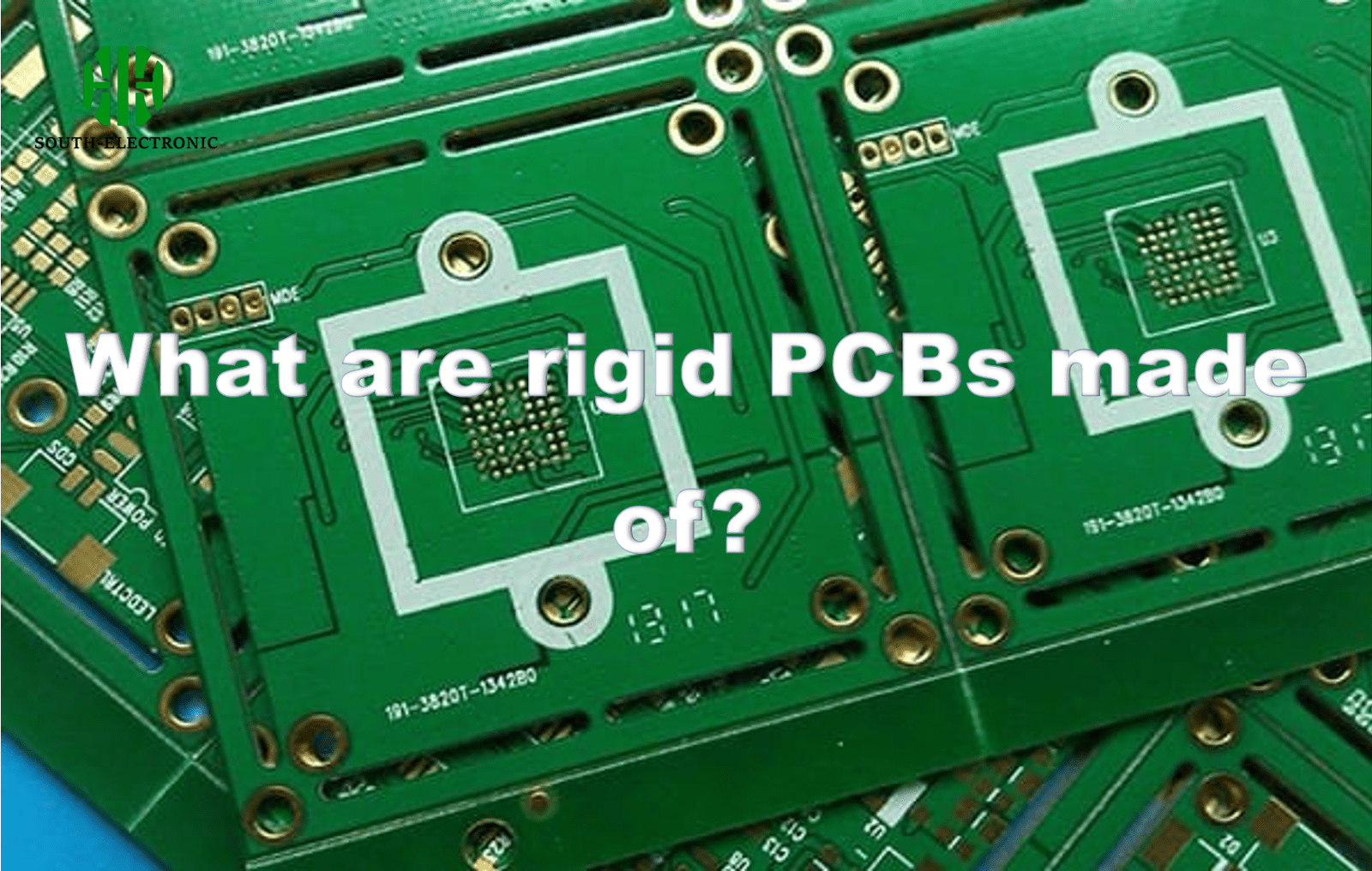

Las PCB rígidas constan principalmente de una capa sólida de sustrato FR-4 adherida a una lámina de cobre conductora, recubierta con una máscara de soldadura protectora y marcas serigráficas. Este sándwich de 4 capas crea una estructura rígida que evita la flexión y garantiza conexiones eléctricas fiables, ideal para dispositivos que requieren integridad estructural.
Ahora que comprendes su composición básica, abordemos los desafíos de fabricación comunes que podrías enfrentar con las placas rígidas. Estas soluciones prácticas te ahorrarán tiempo y dinero.
¿Cómo puedo conseguir PCB rígidas más económicas?
¿Te preocupa que los costes de las PCB arruinen el presupuesto de tu proyecto? Los aumentos inesperados de precios suelen retrasar el lanzamiento de hardware. Aquí se presentan métodos probados para reducir gastos sin perder calidad.
Optimice las especificaciones del tamaño de la placa, utilice materiales FR-4 estándar, aumente las cantidades de pedido para obtener descuentos por volumen y simplifique los diseños para reducir los costos de fabricación de PCB rígidas entre un 15 % y un 30 %, manteniendo la confiabilidad.
Tabla de análisis estratégico de costos
| Factor de costo | Enfoque económico | Enfoque premium | Impacto del ahorro |
|---|---|---|---|
| Tamaño de la placa | Diseños compactos | Paneles grandes | Alto (30-50 %) |
| Capas | 1-2 capas | 4+ capas | Medio (20-40 %) |
| Material | FR-4 estándar | Laminados especiales | Alta (25-45%) |
| Cantidad | Pedidos al por mayor | Lotes pequeños | Mediana (15-35%) |
| Acabado | HASL sin plomo | Chapado en oro | Baja (10-20%) |
Cada elección de diseño influye en el precio. Descubrí que reducir el área no utilizada de la placa mediante la colocación eficiente de los componentes reduce inmediatamente el desperdicio de material. La producción al por mayor genera el mayor ahorro: consolidar tres proyectos en un solo pedido me ahorró un 28% el trimestre pasado. Las máscaras de soldadura verdes estándar son más económicas que los colores exóticos. Recuerde: contacte con varios fabricantes con anticipación. Sus descuentos por cantidad mínima de pedido suelen sorprender a los recién llegados. Sin embargo, nunca comprometa el grosor del núcleo de cobre; por debajo de 1 oz se pierde fiabilidad. Equilibre el ahorro con los requisitos de durabilidad.

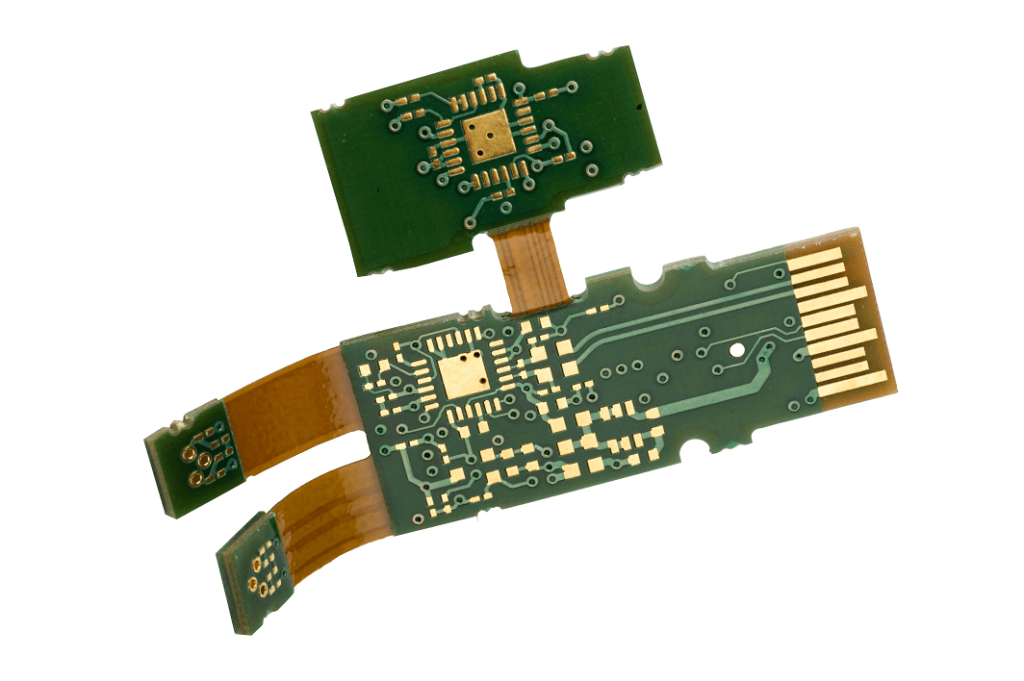

PCB rígida o PCB rígido-flexible: ¿Cuál es la adecuada para mí?
¿Tiene dificultades para elegir entre soluciones rígidas y flexibles? Este dilema común provoca rediseños costosos cuando los proyectos evolucionan inesperadamente. Un análisis claro de los casos de uso evita este problema.
Seleccione PCB rígidas para dispositivos electrónicos estacionarios que requieren rentabilidad y máxima durabilidad, mientras que las variantes rígido-flexibles son ideales para productos dinámicos que requieren conformado 3D, como tecnología portátil o dispositivos plegables.
Desglose de la Matriz de Decisión
| Aspecto de Diseño | PCB Rígida | PCB Rígida-Flexible |
|---|---|---|
| Costo | Bajo ($) | Alto ($$$) |
| Durabilidad | Excelente | Moderada |
| Flexibilidad de Forma | Ninguna | Excelente |
| Peso | Estándar | Ligero |
| Espacio de Instalación | Espacio Fijo | Espacio Variable |
Las PCB rígidas son las más adecuadas para la mayoría de las aplicaciones estáticas. Su sólida construcción es ideal para fuentes de alimentación o placas base de ordenador que experimentan un alto estrés térmico. Al probar dispositivos de consumo, elijo opciones rígidas para las etapas de prototipo para validar circuitos de forma asequible antes de invertir en tecnología flexible. También hay que tener en cuenta los factores ambientales: las implementaciones con mucha vibración o propensas a la humedad exigen la robustez de las PCB rígidas. Sin embargo, si su dron necesita circuitos plegados dentro de las alas o si un dispositivo médico se adapta a las curvas del cuerpo, la tecnología híbrida rígido-flexible soluciona este problema. Pero recuerde: los diseños flexibles multicapa complejos triplican los costes. Siempre adapte la placa a las exigencias físicas.
¿Cómo diseño una PCB rígida para señales de alta velocidad?
¿Tiene problemas de distorsión de señal en circuitos de rango GHz? El ruido digital de diseños deficientes suele corromper datos críticos. Le explicaré cómo preservar la integridad.
Diseñe PCB rígidas para señales de alta velocidad utilizando pistas con control de impedancia, planos de tierra cercanos, minimización del uso a través del uso y materiales dieléctricos de calidad para evitar diafonía y pérdidas por encima de 100 MHz.
Enrutamiento de PCB de alta velocidad
Optimización de parámetros de diseño
| Factor crítico | Diseño estándar | Diseño de alta velocidad | Por qué es importante |
|---|---|---|---|
| Ancho de traza | Sin control | Precisión calculada | Estabilidad de impedancia |
| Constante dieléctrica | Estándar FR-4 | Materiales de baja densidad (Dk) | Propagación de la señal |
| Puesta a tierra | Planos parciales | Capas continuas | Absorción de ruido |
| Longitudes de traza | Variable | Pares emparejados | Sincronización de la señal |
| Número de vías | Ilimitado | Mínimo (1 GHz). Atención: más de 8 capas de señal requieren un análisis de apilamiento minucioso. El plano de tierra debe estar intacto bajo las pistas críticas; he corregido errores de sincronización simplemente añadiendo rellenos de cobre. Cada curvatura aumenta el riesgo de reflexión: las esquinas suaves de 45° superan a los ángulos rectos pronunciados. Por último, realice pruebas con un equipo VNA al crear prototipos. |
Conclusión
Comprender los materiales de PCB rígidos y los principios de diseño transforma los proyectos electrónicos. Aplique estas estrategias probadas para optimizar costos, seleccionar formatos y controlar la integridad de la señal de forma eficiente.
