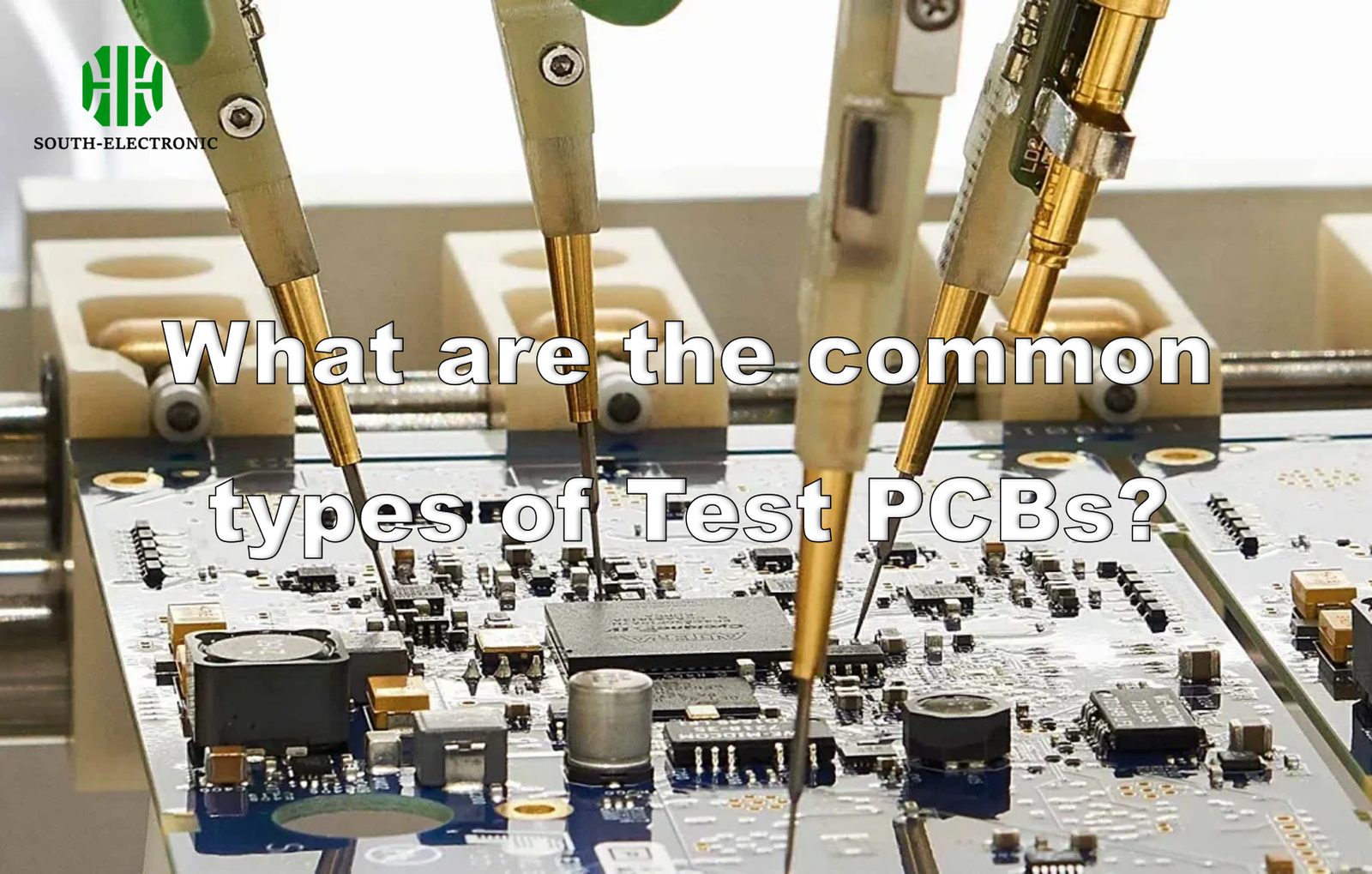

Descubrir fallos en las PCB después de la fabricación es frustrante y costoso. Conozco bien este problema. Las placas defectuosas retrasan los envíos y enfadan a los clientes. Este artículo revela soluciones prácticas mediante métodos de prueba clave. Los tipos comunes de PCB de prueba incluyen Pruebas en circuito (ICT)[^1], Pruebas de sonda voladora[^2], Pruebas funcionales[^3], Inspección óptica automatizada (AOI)[^4], Prueba de escaneo de límites[^5], Prueba de quemado[^6] e Inspección con rayos X[^7]. Cada uno se centra en defectos específicos, como cortocircuitos, fallos de componentes o problemas de soldadura durante la producción.
Conocer estos tipos de pruebas es solo el principio. Su eficacia depende de la calidad del diseño, las habilidades de medición y el conocimiento de los costos. A continuación, le guiaré sobre estos aspectos críticos.
¿Cómo diseñar una PCB de prueba fiable?
Los diseños de prueba defectuosos suponen una pérdida de tiempo y dinero. Podrían pasarse por alto defectos críticos. Yo mismo he tenido este problema. Aquí le explicamos cómo crear PCB de prueba de bajo riesgo que ofrezcan resultados precisos.
Diseñe PCB de prueba fiables garantizando la correcta colocación de los puntos de prueba en redes críticas, respetando las normas de seguridad y validando la accesibilidad de las pistas. Siga las normas de testabilidad IPC-9252. Elija accesorios compatibles con su equipo de prueba de PCB para obtener una calidad constante.
Tres pilares para un diseño infalible de PCB de prueba
Una PCB de prueba bien diseñada requiere una planificación cuidadosa en estas áreas para evitar diagnósticos erróneos durante la validación:
Ubicación estratégica de los puntos de prueba
Coloque los puntos de prueba a ambos lados de las placas, cerca de los componentes de alto riesgo. Cada punto necesita:
- Tamaño mínimo de la almohadilla: 35 milésimas de pulgada
- Espacio libre de 100 milésimas de pulgada respecto a los componentes altos
- Etiquetado serigrafiado claro
Sin estos requisitos, las sondas pierden conexiones y producen falsos positivos.
Consideraciones sobre materiales y apilado
Priorizo los materiales según la frecuencia de prueba:
- Pruebas >10 000: FR4 con cobre de 2 oz
- Alta frecuencia: Sustratos Rogers
Los apilamientos de capas desequilibrados crean señales fantasma que contaminan las mediciones.
| Elemento de diseño | Problema | Solución | |—————-|———|———-|
| Densidad de puntos de prueba | Los puntos agrupados provocan colisión de sondas | Distribuir los puntos en una cuadrícula |
| Acceso a dispositivos | Puntos de prueba ocultos bajo los componentes | Reservar zonas de separación de 0,5" |
| Aislamiento de señal | Diafonía durante el escaneo de límites | Proteger las trazas entre líneas de alta velocidad |
Mantenimiento de la integridad de la señal
Durante las validaciones del teclado de la PCB de prueba, el ruido arruina las mediciones. Mi solución: separar las secciones analógicas y digitales con fosos. Usar adaptación de impedancia de 50 Ω en las líneas de RF. Implementar conexiones Kelvin en los puntos de prueba de la PCB. Incluyo vías de sacrificio para reducir la formación de cráteres en las almohadillas durante el sondeo repetido.
¿Cómo medir la PCB con un multímetro?
Ver lecturas anómalas puede confundir a cualquiera. Recuerdo haber diagnosticado erróneamente un circuito abierto como un cortocircuito. Evitemos sus frustraciones con el multímetro con pasos claros para la solución de problemas.
Use un multímetro para medir la continuidad, la resistencia, los voltajes y los valores de los componentes de la PCB. Apague las placas para comprobar la resistencia. Verifique primero las conexiones a tierra. Configure el multímetro en modo de rango automático para evitar lecturas erróneas cerca de la PCB de prueba con valores bajos. Umbrales.
Metodología precisa del multímetro
Obtener resultados fiables implica comprender los contextos de medición y los errores comunes:
Verificaciones de continuidad y resistencia
Verifique la continuidad con la alimentación desconectada. Conecte los puntos de prueba a tierra; cualquier lectura >1 Ω indica circuitos abiertos. Para resistencia:
- Descargue primero los condensadores
- Aísle los componentes durante la medición
- Compare los valores con los esquemas
Las mediciones en circuito suelen distorsionar los valores debido a las rutas paralelas.
Protocolo de medición de voltaje
Mi proceso de voltaje de 4 pasos:
- Confirme que la tensión nominal del medidor supere la potencia de la PCB
- Conecte la sonda negra a la tierra verificada
- Encienda la placa
- Toque los puntos de prueba con la sonda roja
Observe la polaridad: ¡las sondas invertidas dañan los medidores!
| Medición | Errores comunes | Diagnóstico Consejos |
|---|---|---|
| Continuidad | Prueba de placas alimentadas | Apagado: busque pitidos por debajo de 30 Ω |
| Voltaje | Tierras flotantes | Pruebe la tierra directamente, no el chasis |
| Resistencia | Carga residual | Descargue primero los condensadores con la resistencia |
Verificaciones de Componentes Críticos
Los transistores y diodos fallan con frecuencia; realice pruebas en modo diodo. Los MOSFET requieren mediciones de estimulación de compuerta. Manipule siempre los circuitos integrados estáticamente al sondear detrás de la interfaz de teclado de la PCB de prueba. Para las verificaciones de prototipos, registro todas las mediciones y las comparo con las tolerancias de la lista de materiales.
¿Qué factores afectan los costos de las PCB de prueba?
¿Acaso se debe a los sobrecostos? Una vez subestimé los costos de escaneo de límites en un 40 %. Los gastos de prueba se esconden bajo tres variables principales que debe analizar.
Los costos de las pruebas de PCB varían según la complejidad del diseño, el volumen de producto, los métodos de prueba elegidos, la inversión en equipos y las normas regulatorias. Las pruebas de profundidad son las más costosas: agregar estándares de prueba de PCB como el aeroespacial de Clase 3 duplica los gastos en comparación con las validaciones básicas.
Equilibrio entre economía y eficacia
Analicemos cómo las necesidades de pruebas influyen en los presupuestos en las diferentes etapas de producción:
Gastos iniciales de desarrollo
Los costos iniciales incluyen:
- Desarrollo de accesorios (3000-15 000 $)
- Mano de obra para la programación de pruebas
- Configuración del equipo
La depuración consume el 30 % de esta fase. La reduzco mediante pruebas virtuales antes de construir los equipos físicos.
Factores de coste basados en el volumen
El coste por prueba disminuye drásticamente después de 1000 unidades. Sin embargo, añado pruebas de rodaje para productos críticos para la fiabilidad, como dispositivos médicos que requieren análisis de sangre para pruebas de PCB. Cada estrategia de prueba adicional, como AOI + rayos X, aumenta el coste entre un 12 % y un 18 %.
| Factor de coste | Enfoque de bajo costo | Compromiso de calidad |
|---|---|---|
| Cobertura de pruebas | Solo sonda móvil | Omite fallas paramétricas |
| Tipo de fijación | Resortes genéricos | Menor tiempo de actividad que las sondas Schmoot |
| Estándares | Cumplimiento autodeclarado | Riesgo de fallas de auditoría en comparación con IPC-610 |
Gastos operativos ocultos
Para ejecuciones empresariales, descargue las guías en PDF de métodos de prueba de PCB para predecir:
- Costos de mantenimiento de equipos (8-15 % anual)
- Costos de calibración (cada 2000 horas de prueba)
- Porcentajes de repruebas por fallas falsas
Incluyo márgenes de error adicionales a los costos de material cotizados para absorberlos.
Conclusión
Las PCB de prueba requieren enfoques específicos para cada método, como las TIC para la producción y los multímetros para el diagnóstico de campo. Los diseños inteligentes, las mediciones precisas y la planificación con atención a los costos previenen defectos y mantienen una alta calidad.
