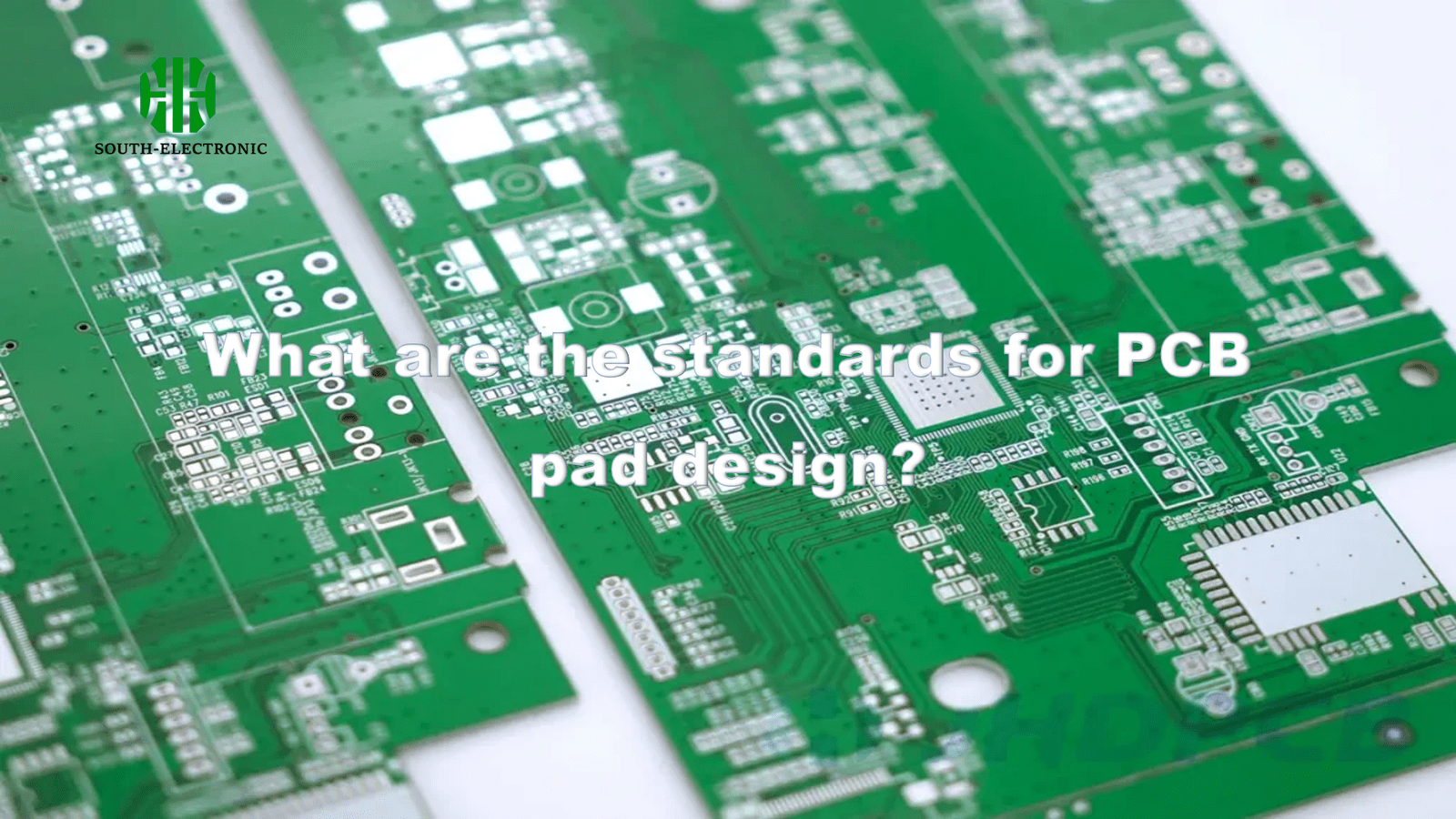

Al revisar los planos de diseño de los usuarios, a menudo observamos que el tamaño de las almohadillas es demasiado grande o demasiado pequeño. Entonces, ¿cuáles son los estándares de diseño y qué impacto tendrá esto en la producción?
Al organizar los componentes de la PCB, los diseñadores deben considerar la diferencia en el espaciado mínimo entre los componentes en relación con su grosor. Generalmente, se debe aumentar el espaciado entre los componentes electrónicos más grandes para evitar añadir componentes delgados, pero esto eventualmente causará defectos de soldadura. En segundo lugar, los componentes se sueldan a la PCB a través de los cables de la PCB, y los cables impresos conectan las almohadillas para lograr la conexión eléctrica de los componentes en el circuito. Durante el proceso de soldadura, si no se comprende este aspecto, es fácil dañar las almohadillas de la PCB, lo que puede provocar el desguace de toda la placa de circuito.
También existen estándares correspondientes para el tamaño y el diseño de las almohadillas de la PCB.
-
El diámetro mínimo de cada lado de las almohadillas no debe ser inferior a 0,25 mm.
-
El diámetro máximo de toda la almohadilla no debe superar el triple de la apertura del componente.
-
En caso de cableado denso, se recomienda utilizar placas de conexión ovaladas y rectangulares.
-
El diámetro o ancho mínimo de la almohadilla de una placa de una sola cara es de 1,6 mm; la almohadilla de circuito de baja corriente de una placa de circuito de doble cara solo necesita aumentar la apertura en 0,5 mm. Si la almohadilla es demasiado grande, es fácil causar soldadura continua innecesaria.
-
Las almohadillas con una apertura superior a 1,2 mm o un diámetro superior a 3,0 mm deben diseñarse con forma de diamante o flor de ciruelo.
-
Todos los componentes insertados a máquina deben diseñarse como almohadillas de goteo en la dirección de las patillas dobladas para garantizar que las uniones de soldadura en las patillas dobladas sean completas.
-
Las almohadillas en áreas extensas de cobre deben tener forma de crisantemo y no deben presentar soldadura virtual.
¡Qué es una almohadilla para PCB! (https://southelectronicpcb.com/wp-content/uploads/2024/04/What-is-PCB-Pad.png)
Preste especial atención a la soldadura manual en PCB. Recuerde no utilizar soldadores de alta temperatura ni hornos de estaño para operar las almohadillas, ya que esto puede provocar que se desprendan fácilmente y no tengan solución.
Un diseño inadecuado de las almohadillas afecta directamente la fiabilidad de la conexión entre los componentes y las placas de circuito. Un diseño inadecuado puede provocar posiciones de soldadura imprecisas de los componentes, lo que afecta a las propiedades eléctricas y mecánicas del circuito. Al mismo tiempo, aumenta la incidencia de fallos, reduce la velocidad de montaje y aumenta los costes de reparación. Un diseño adecuado de las almohadillas puede reducir las repeticiones y reparaciones durante la soldadura y mejorar la eficiencia de la producción.

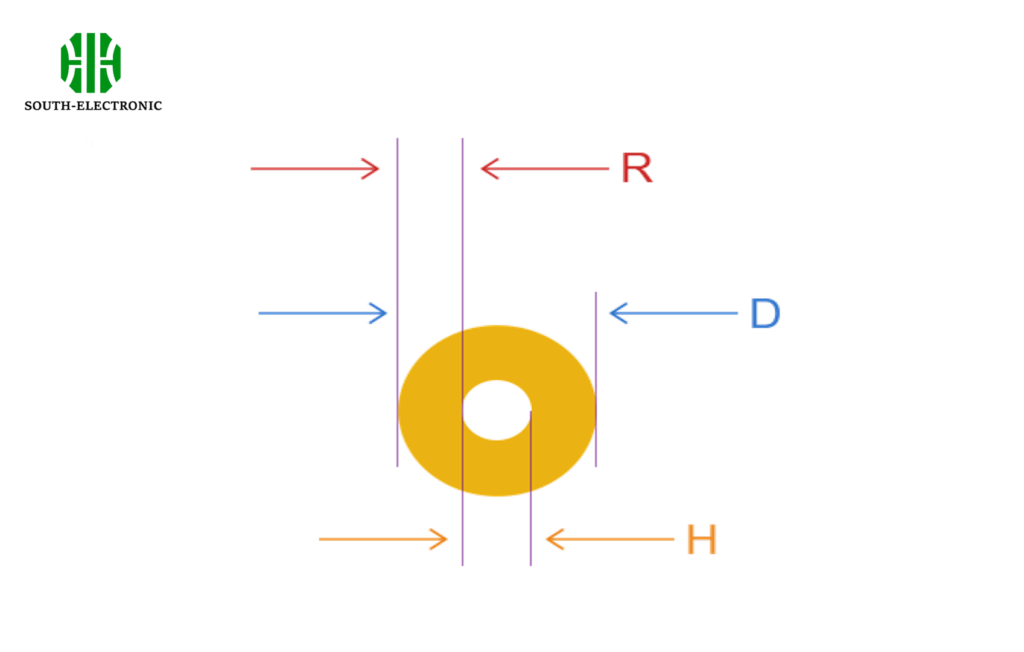

Jiepair tiene requisitos de producción estándar para las aberturas de los pads, y los usuarios pueden ajustar los parámetros de diseño según sus necesidades:
① Placa de doble cara: 0,2 mm (diámetro interior) / 0,5 mm (diámetro exterior)
② Placa multicapa: 0,15 mm (diámetro interior) / 0,25 mm (diámetro exterior)
-
El diámetro exterior debe ser 0,1 mm mayor que el diámetro interior, y se recomienda que sea mayor de 0,15 mm.
-
Se recomienda que el orificio mínimo sea de 0,2 mm o más.
En resumen, el diseño de los pads de PCB influye en gran medida en la producción. Un diseño razonable de los pads no solo mejora la fiabilidad y la calidad del producto, sino que también mejora la eficiencia de la producción y reduce los costes. Por lo tanto, los diseñadores deben comprender con más detalle el diseño de los pads y sus aplicaciones.
