¿Alguna vez has tenido un fallo en tu dispositivo porque los cables se desconectan? Esa sensación de desánimo es la razón por la que los conectores PCB son importantes. Mantienen la electrónica funcionando silenciosamente.

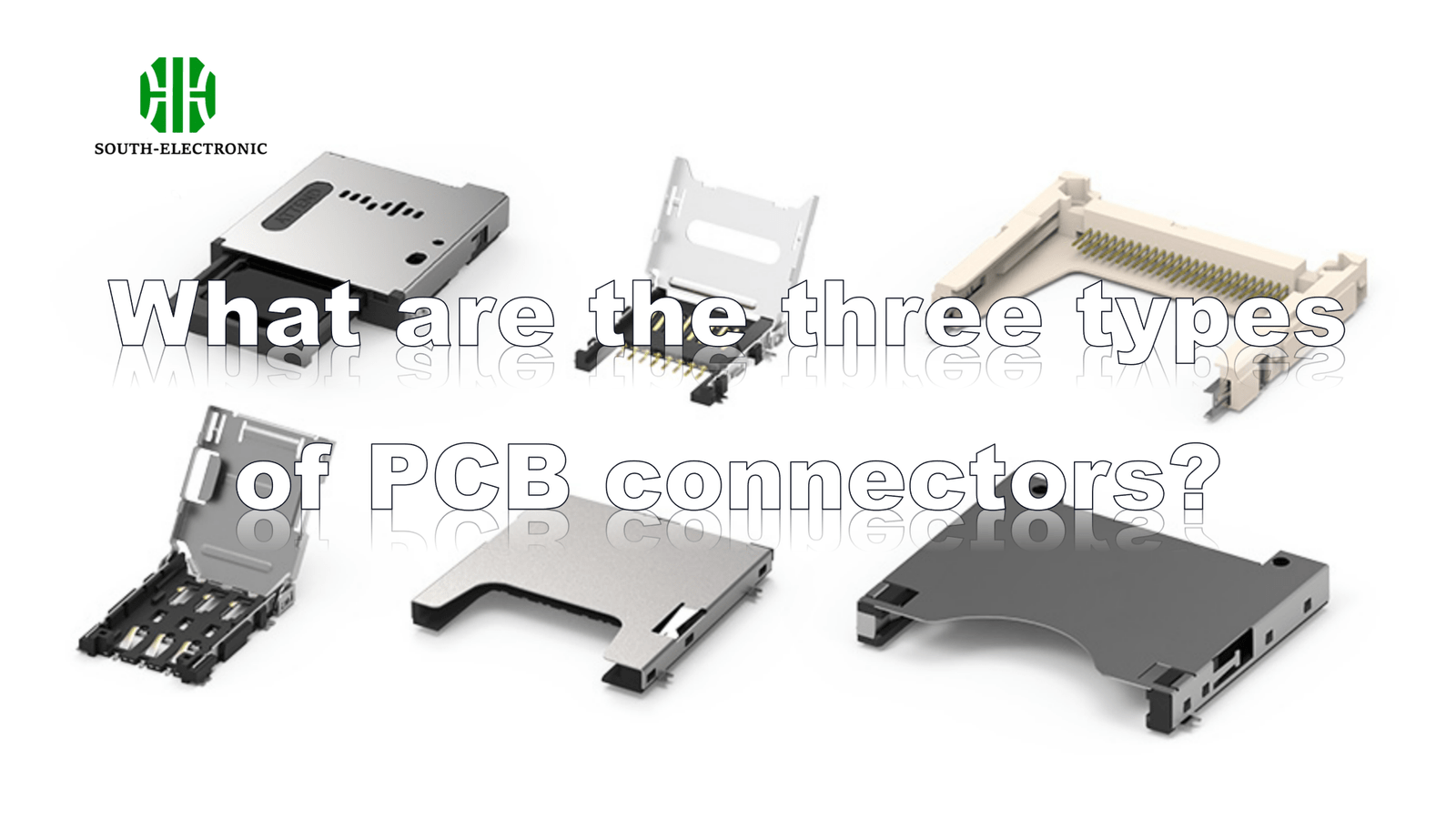

Los conectores PCB de tres núcleos son de placa a placa, de cable a placa y de cable a cable. El conector de placa a placa conecta las placas de circuitos. El conector de cable a placa conecta los cables a una PCB. El conector de cable a cable une dos cables directamente. Elegir el correcto previene fallos en los dispositivos.
Los conectores parecen simples, pero causan grandes dolores de cabeza cuando no se usan correctamente. Después de aprender lo básico, vea cómo surgen los problemas y cómo los instalan los profesionales. Descubramos estos problemas y sus soluciones paso a paso.
¿Cuáles son los problemas comunes de los conectores PCB?
¿Se desconectan los conectores repentinamente durante el uso? Las clavijas sueltas o la corrosión sabotean silenciosamente los dispositivos electrónicos a diario. Crean señales falsas y caídas de tensión.
Problemas frecuentes incluyen el aflojamiento de los contactos por vibraciones, la corrosión por humedad, la desalineación de los pines, las grietas en las soldaduras y el desgaste por los ciclos de acoplamiento físico. Estos problemas causan fallos intermitentes, errores de señal o la pérdida total de potencia en los circuitos.
Comprender estas fallas ayuda a prevenir fallos en los dispositivos. He reparado muchos proyectos en los que conectores baratos se rompieron después de seis meses. Analicemos los riesgos y las estrategias de protección.
Tabla de factores desencadenantes y prevención de fallos
El desgaste no es aleatorio: vea exactamente qué causa el fallo en los conectores:
| Causa | Efecto | Prevención |
|---|---|---|
| Vibración | Los contactos se aflojan con el tiempo | Usar clips de bloqueo/alivio de tensión |
| Humedad | Los pines metálicos se oxidan y corroen | Aplicar revestimiento de conformación |
| Fuerza de inserción | Grietas en la carcasa de plástico | Seguir las especificaciones del ciclo de acoplamiento |
| Tensión de soldadura | Fracturas de unión por calor | Refluir correctamente con soportes |
La vibración es la que más ataca a los equipos automotrices e industriales. Agrego puntos adhesivos para asegurar los conectores en drones de bricolaje. Para lugares húmedos como baños, los selladores de silicona impiden que la humedad se filtre en los pines de cobre. Los ciclos de acoplamiento también son importantes. Cada conexión raspa los contactos metálicos ligeramente más delgados. Con el paso de los meses, la resistencia aumenta gradualmente. Las unidades baratas duran menos de 500 ciclos. Invierta más en piezas con clasificación de 5000 ciclos.
Las grietas de soldadura aparecen lentamente. La expansión térmica separa las uniones donde los pines se unen a las placas. Refuerzo estos puntos con pegamento epoxi. Los cables gruesos ejercen mucha presión sobre los puertos. Siempre sujete el cableado a 5 mm de los puntos de salida. Es mejor prevenir que tener que hacer reparaciones frustrantes más adelante.

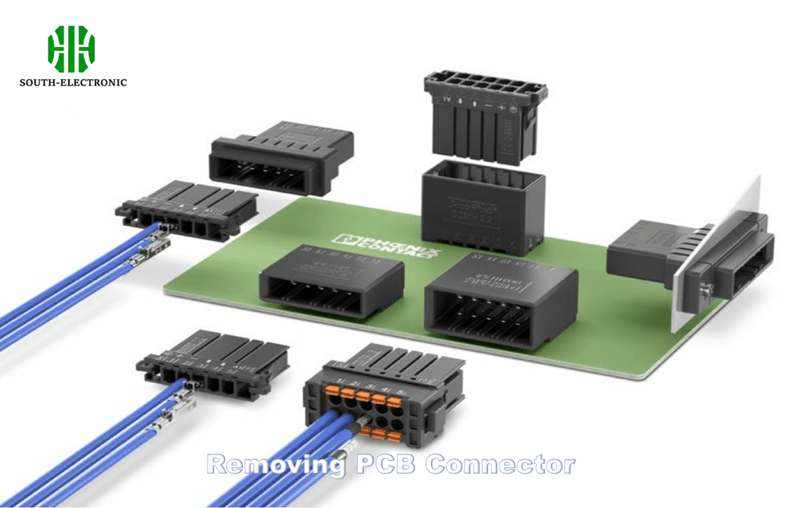

¿Cómo quitar los conectores de PCB?
Los conectores atascados rompen las clavijas si se fuerzan sin cuidado. He destruido puertos pequeños con tirones rápidos. La paciencia y las herramientas son lo mejor.
Pasos clave: Desuelde primero las uniones de las clavijas si es posible. Use alicates para las lengüetas. ¡Nunca gire con fuerza vertical! Para carcasas difíciles, aplique aire caliente a 300 °C gradualmente para ablandar el adhesivo antes de levantarlo con cuidado.
La extracción varía según el tipo de conector. En mis primeros intentos, derritió carcasas de plástico antes de aprender estos trucos.
Tabla de métodos y precauciones clave
Los diferentes conectores requieren enfoques personalizados:
| Estilo de conector | Herramientas necesarias | Riesgo si se equivoca |
|---|---|---|
| Orificio pasante | Soldador, bomba de succión | Almohadillas levantadas por sobrecalentamiento |
| SMD (montaje superficial) | Estación de aire caliente, pinzas | Deformación/grietas de componentes |
| Ajuste a presión | Alicates de extracción | Pines doblados o daños en la placa |
Los conectores de orificio pasante se anclan mejor, pero requieren una desoldadura cuidadosa. Caliente un pin completamente y luego succione la soldadura fundida rápidamente. Repita con cada pin; evite los atajos. Las prisas sobrecalientan las pistas de cobre hasta que se desprenden de las placas. Los conectores de montaje superficial primero derriten el pegamento que hay debajo. Apunte las boquillas de aire caliente a 45 grados para un calentamiento suave. Cuento 8 segundos y luego compruebo si se sueltan. Los conectores de ajuste a presión simplemente agarran con fuerza. Mueva los alicates perpendicularmente sin doblar los pines.
Mi regla de oro: Tire con una fuerza inferior a 2 Newton o use calor. Consulte las fichas técnicas del fabricante; Molex publica guías de extracción para cada código de producto en línea. Guarde las unidades dañadas para practicar las técnicas de reparación antes de realizar trabajos reales. Proteja los condensadores cercanos, especialmente durante las fases de calentamiento.
¿Cómo evaluar a proveedores de conectores de PCB como Molex, Smiths y otros?
¿Alguna vez has pedido conectores que llegaron rotos tarde? Verificar a los proveedores evita el caos. Ahora reviso las muestras exhaustivamente antes de realizar pedidos grandes.
Evalúa a los proveedores según la rapidez de entrega, la precisión de fabricación, las certificaciones, los precios y la tasa de defectos. Las empresas confiables proporcionan informes de pruebas de materiales, ofrecen diseños personalizados y garantizan plazos de entrega inferiores a 4 semanas de forma constante.
Las grandes marcas difieren enormemente en sus fortalezas. Antes de cerrar un trato, relaciono sus necesidades con sus especialidades.
Criterios críticos de calificación
Considere el costo con estos factores no negociables:
| Factor | Estándar ideal | Truco de prueba |
|---|---|---|
| Pureza del material | ≤0.5% de impurezas en el cobre | Prueba de soldabilidad con microscopio |
| Precisión | ±0.02 mm de separación dimensional | Muestras aleatorias de lotes con calibrador |
| Documentación | Cumplimiento total con UL/CE/ISO | Solicitar copias de certificación |
| Fiabilidad de envío | 99% de puntualidad | Primero, haga un pedido de prueba de lotes pequeños |
El precio no lo es todo: Molex destaca por su robustez de grado automotriz, pero cuesta un 30 % más que las importaciones asiáticas básicas. Smiths suministra unidades de nicho con especificaciones militares más rápido. Para aficionados, recomiendo TE Connectivity para comprobar su asequibilidad.
Pruebe la adhesión del recubrimiento raspando ligeramente los pines. Los recubrimientos deficientes se descascarillan fácilmente. Solicite a los proveedores las clasificaciones IPC-6010. Los diseños de alta fiabilidad requieren certificación de clase 3. Siempre verifico también la consistencia de la profundidad de la copa de soldadura. Las discrepancias provocan uniones frías. Llame a su soporte técnico si tiene alguna pregunta. Las respuestas rápidas de expertos indican que son socios confiables.
Conclusión
Elija con precisión los conectores de placa a placa, de cable a placa o de cable a cable. Evite fallos mediante prácticas de extracción inteligentes y una rigurosa verificación de proveedores. Las conexiones robustas ahorran tiempo de reparación.
