¿Tiene problemas con gastos inesperados en PCB flexibles? No está solo. Los costos ocultos pueden arruinar proyectos e inflar rápidamente los presupuestos. Descubramos qué impulsa realmente sus gastos.

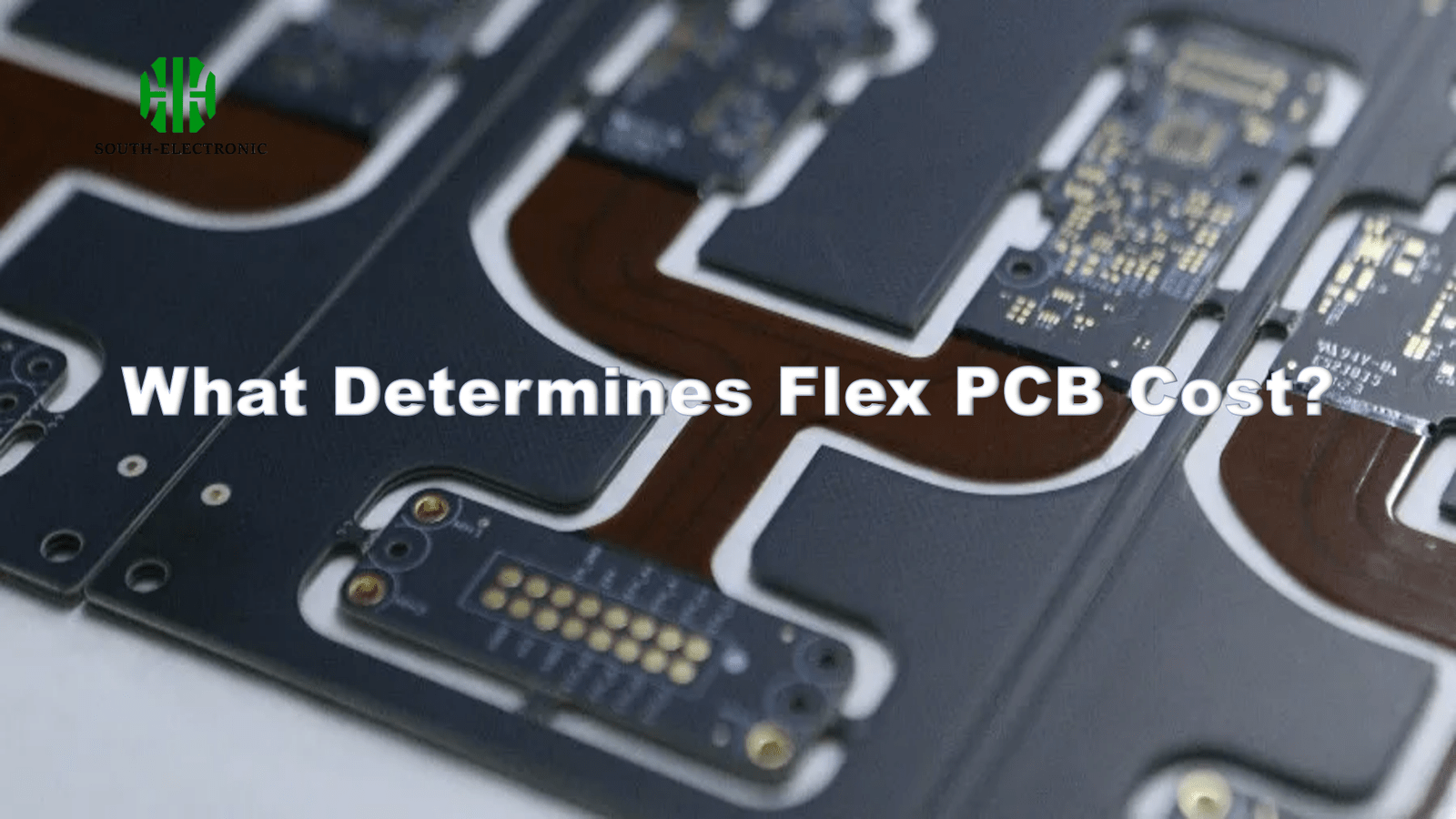

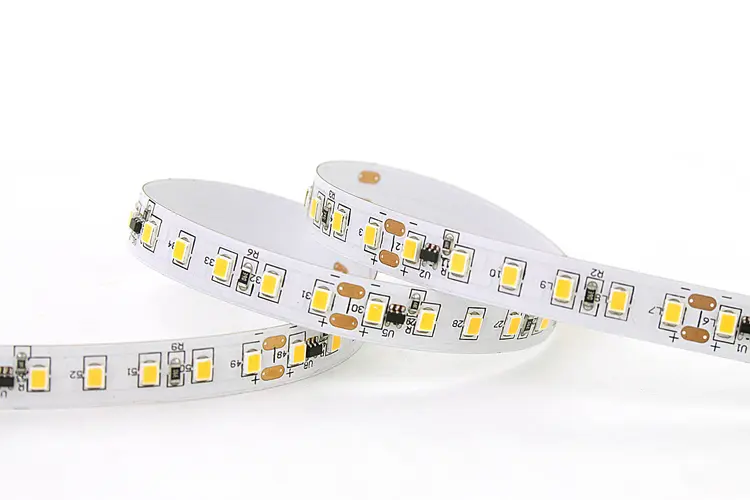

El costo de las PCB flexibles depende de la complejidad del diseño, la selección de materiales, el volumen de producción y los procesos especiales. Más capas o formas personalizadas aumentan el costo. Los materiales de alta tecnología como la poliimida son más costosos que las opciones estándar. Los lotes más pequeños tienen precios unitarios más altos.

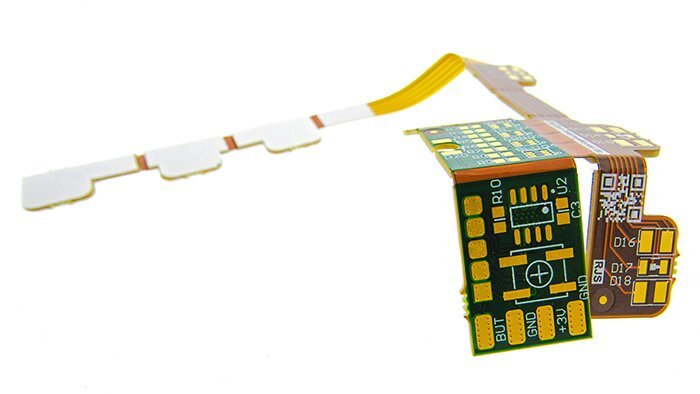

Diseño de PCB flexible

Muchos fabricantes sorprenden a los clientes con cargos ocultos después de realizar el pedido. Evitemos sorpresas en el presupuesto abordando primero los errores comunes de diseño.

¿Cómo evitar errores comunes de diseño de PCB flexibles?

¿Alguna vez se le ha roto una PCB flexible durante el ensamblaje? Estos errores causan el 60% de los fallos. Prevenirlos es esencial para la durabilidad.

Ignore las reglas de radio de curvatura y su PCB flexible se fracturará en cuestión de meses. Mantenga un grosor de pista uniforme en las zonas de curvatura para evitar desgarros. Use esquinas curvas en lugar de ángulos agudos.

Áreas críticas de optimización del diseño

Tres factores determinan la fiabilidad de una PCB flexible:

  1. Compatibilidad del material Elección del diseño Factor de riesgo Solución
    Sustrato incorrecto Delaminación Cumplir con los valores de CTE
    Desajuste del rigidizador Daños por flexión Usar adhesivos sensibles a la presión

La tensión térmica provoca la separación de las capas cuando los materiales se expanden de forma diferente. En una ocasión, perdí 50 placas por fallos de adhesivo antes de cambiar a adhesivos acrílicos.

  1. Patrones de enrutamiento de pistas
    Siempre enrute las pistas perpendicularmente a los puntos de curvatura. Desplace las capas adyacentes para evitar la superposición de puntos de tensión. Incluya características de alivio de tensión como gotas.

  2. Métodos de protección
    La selección de la capa de recubrimiento determina la resistencia ambiental. Las fotos líquidas sobre película aumentan el costo un 15%, pero resisten condiciones adversas. La identificación serigráfica se desgasta sin los tratamientos adecuados.

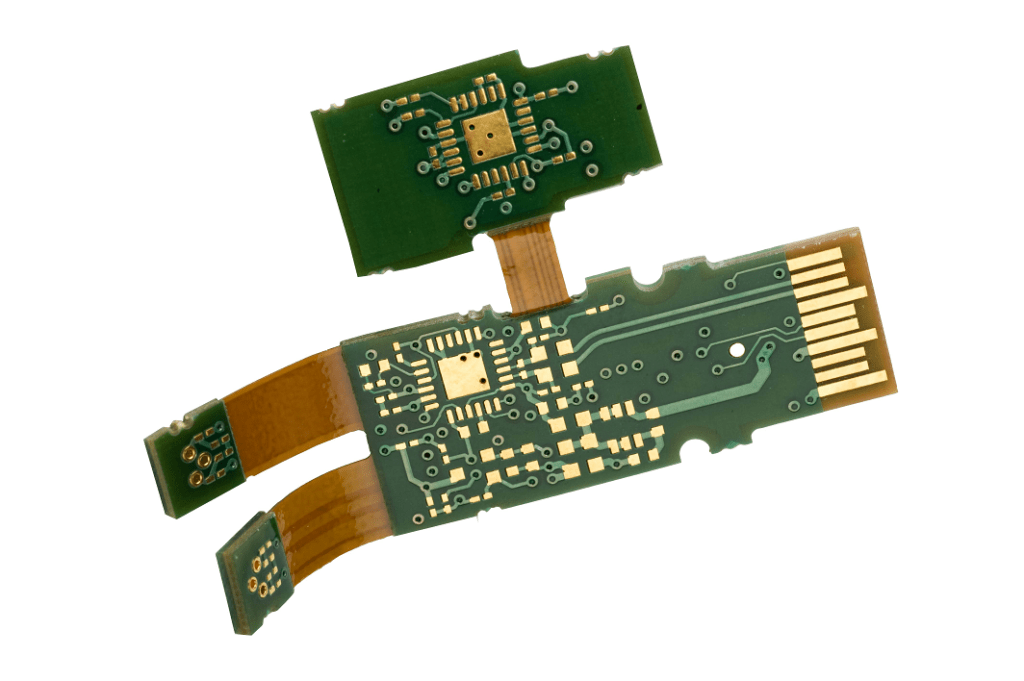

¿Cuándo debo usar PCB rígido-flexibles?

¿Prevé retrasos en la producción debido a fallas en los conectores? Las PCB rígido-flexibles eliminan los puntos de falla entre segmentos. Esta integración resuelve problemas persistentes de confiabilidad.

Elija PCB rígido-flexibles cuando la reducción de conectores mejore la durabilidad de dispositivos médicos críticos, módulos aeroespaciales y tecnología portátil. Resisten más ciclos de tensión que las placas tradicionales.

Marco de decisión

Evalúe estas aplicaciones al considerar fabricantes de circuitos impresos flexibles[^1]:

Análisis de caso de uso

Escenario Beneficio de la rigidez-flexibilidad Prima de costo
Alta exposición a vibraciones Menos juntas de soldadura 20-30%
Necesidad de miniaturización Consolidación de espacio 25-40%
Zonas de flexión dinámica Flexibilidad objetivo 30-50%

Comparación de alternativas

Las PCB flexibles[^2] estándar funcionan para curvas simples. Añada secciones rígidas cuando los componentes necesiten superficies de montaje sólidas. La integración rígido-flexible justifica mayores gastos cuando:

Las secciones rígidas estabilizan los procesadores y conectores, mientras que los conductores flexibles los conectan orgánicamente. Evite la sobreingeniería con soluciones híbridas. Cada zona rígida aumenta los pasos de fabricación.

¿Cómo elegir un fabricante confiable de PCB flexibles?

¿Obtiene calidad inconsistente entre lotes? Los riesgos en la cadena de suministro aumentan con socios no verificados. Las auditorías de fábrica revelan deficiencias críticas.

Seleccione fabricantes de PCB flexibles con sistemas de calidad certificados. Exija el cumplimiento de las normas ISO 9001 e IPC-6013. Verifique la trazabilidad del material y las capacidades de prueba antes de realizar el pedido.

Pasos de la diligencia debida

Evalúe a los fabricantes de circuitos impresos flexibles utilizando estos parámetros:

Evaluación de capacidad

Factor Señales de alto riesgo Mejores prácticas
Equipo de producción Grabado solo por una cara Flujo de trabajo multiproceso
Transparencia del material Etiquetas de polímero genéricas Sustratos con certificación UL
Análisis de fallos Inspección visual básica Prueba óptica automatizada

Solicite muestras del producto antes de la producción en masa. Verifique el control de impedancia y el rendimiento del adhesivo. Reduje los defectos en un 70 % tras encontrar un fabricante con equipo de microseccionamiento.

Evaluación de Soporte

El soporte técnico determina el tiempo de resolución de problemas. Espere una respuesta a las consultas de diseño en 24 horas. La retroalimentación sobre prototipos es más valiosa que los descuentos por unidad. Colabore con fabricantes que cuenten con equipos de ingeniería internos.

Conclusión

Las opciones inteligentes de PCB flexibles equilibran el rendimiento y el presupuesto. Céntrese en la optimización del diseño y la adopción selectiva de tecnología. Colabore con fabricantes especializados para evitar errores costosos.


[^1]: Este enlace le guiará para seleccionar fabricantes confiables, garantizar la calidad y reducir los riesgos en su producción de PCB.
[^2]: Explore este recurso para aprender prácticas de diseño esenciales que pueden ayudarle a evitar errores costosos en proyectos de PCB flexibles.
