¿Alguna vez ha enviado archivos de PCB a una fábrica, solo para descubrir capas faltantes después de la producción? La confusión de archivos causa retrasos. Déjeme guiarte a través de los documentos que debes tener para una fabricación sin problemas.

Para la impresión de PCB, envíe archivos GERBER (capas de cobre/máscara de soldadura), lista de BOM (componentes), coordenadas XY (datos de colocación) y archivos de diseño de PCB originales. Verifique dos veces las versiones de los archivos y apruebe las especificaciones de materiales con su fabricante de antemano para evitar un trabajo costoso de retraso. La documentación completa garantiza el éxito por primera vez.

Obtener los archivos correctos es solo la mitad de la batalla. A continuación, desglosaré los fundamentos de la prototipación y explicaré cómo cada documento impacta en el cronograma, la calidad y el presupuesto de su proyecto.


Introducción a la prototipación de PCB

Apresurarse a la producción en masa sin probar es como hornear un pastel sin probar la masa. Los prototipos detectan errores de diseño temprano.

La prototipación de PCB crea muestras funcionales para verificar el rendimiento del circuito, la colocación de componentes y la fabricabilidad. Identifica errores en los esquemas, la routificación o la selección de materiales antes de la producción a gran escala, lo que ahorra hasta un 70% en costos de rediseño potenciales.

ingeniero probando prototipo de PCB

Tres etapas de prototipación efectiva

Etapa Propósito Actividades clave
Prueba de diseño Validar la funcionalidad básica Ejecutar simulaciones, verificar DRC
Construcción alfa Probar el rendimiento en el mundo real Ensamblar 5-10 tarjetas, realizar pruebas EMI/estrés
Preproducción Finalizar el proceso de fabricación Verificar la panelización, confirmar las tasas de rendimiento

Comience con tarjetas de 2 capas para diseños simples, asignando 2-3 semanas por iteración. Presupueste un 20% extra para intercambios de componentes inesperados: ¡una vez quemé 15 tarjetas debido a huellas de resistencia incorrectas!

Archivos necesarios para la prototipación de PCB

¿Falta el dibujo de ensamblaje? Su PCB se convierte en un lastre de $200. Aprenda los 4 archivos no negociables que todos los fabricantes exigen.

Envíe GERBER (formato RS-274X), BOM (Excel/CSV con MPN), coordenadas XY (formato Centroid) y archivos de diseño nativos (Altium/KiCad). Confirme la pila de capas y los requisitos de impedancia en un paquete técnico separado para evitar malentendidos.

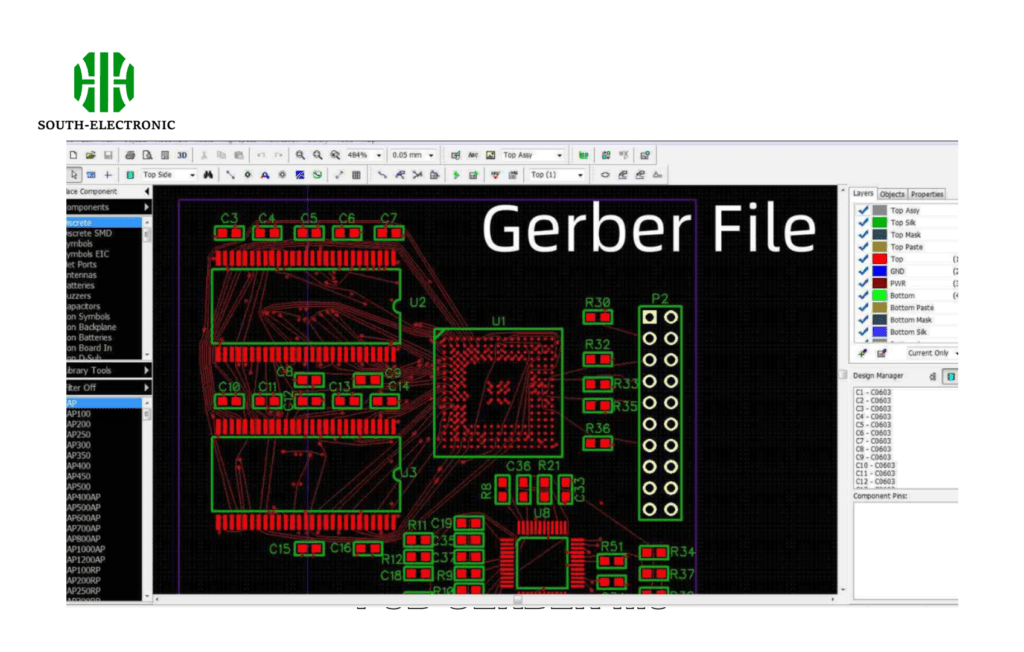

visualización de archivo GERBER

Lista de verificación de requisitos de archivo

Documento Formato Puntos de datos críticos Defectos comunes
GERBER .GBR (ZIP) Número de capas, agujeros de perforación, máscara de soldadura Capa de máscara de soldadura superior faltante
BOM Excel Números de parte del fabricante, cantidades Usar códigos internos en lugar de MPN
Coordenadas XY[^4] .CSV Rotación de componentes, lado de colocación Incumplimiento de unidades milimétricas/pulgadas
PCB Original .PcbDoc/.SchDoc Lista de redes, reglas de diseño Revisión obsoleta (v1 vs v2)

Siempre comprima los archivos con un nombre claro: "NombreDelProyecto_Rev2_Gerber.zip". El mes pasado, un cliente envió "final_final_new.zip" que contenía archivos de 2019: ¡su producción se retrasó 11 días!

Precauciones de prototipación de PCB: ¿cómo evitar sorpresas costosas?

Suponer que su fábrica "sabe lo que quiere" es un suicidio de prototipación. Dos ingenieros ordenaron una vez tarjetas de FR-4 pero recibieron sustratos cerámicos: la comunicación es fundamental.

Confirme el material de la tarjeta (FR-4/Rogers), el acabado de superficie[^2] (HASL/ENIG), el peso de cobre (1oz/2oz) y las tolerancias (±0,2 mm) por escrito. Solicite informes de DFM[^3] y muestras de preproducción para detectar errores de proceso temprano.

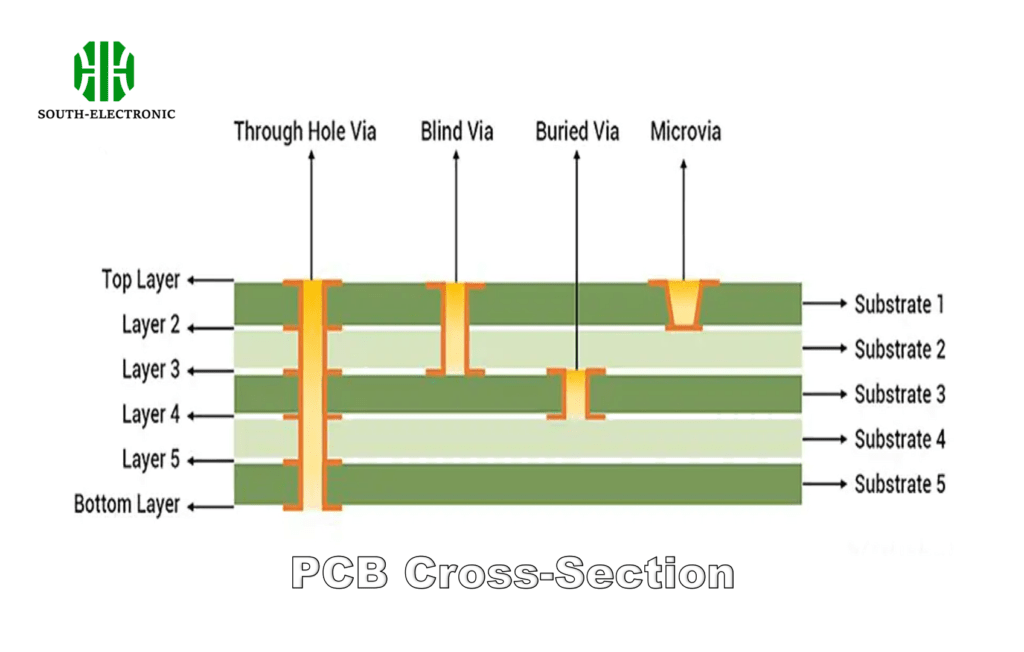

sección transversal de PCB que muestra capas

Compromisos de material/tratamiento

Parámetro Opción de bajo costo Opción de alta confiabilidad Cuándo elegir
Acabado de superficie HASL (libre de plomo) ENIG (chapado de oro) Componentes de alta densidad
Dieléctrico FR-4 (estándar) Rogers 4350B Frecuencias altas (>5GHz)
Espesor de cobre 1oz (35µm) 2oz (70µm) Circuitos de potencia de alta corriente
Pantalla de seda Epoxy blanco Leyenda LPI Etiquetado de paso fino

Exija cupones (patrones de prueba) en los bordes del panel. Un cliente rechazó 500 tarjetas debido a una impedancia no verificada: ¡sus trazas de 50Ω medían 47Ω sin puntos de prueba!


Conclusión

Envíe archivos GERBER, BOM, XY y de diseño completos, detallando materiales y especificaciones. Prototipe de forma iterativa, verifique que todos los documentos coincidan con las revisiones y nunca omita las comprobaciones de DFM de la fábrica. La preparación evita dolores de cabeza de PCB.


[^1]: Entender los archivos GERBER es crucial para garantizar una producción de PCB precisa y evitar errores costosos. Explore este enlace para obtener más información.
[^2]: Una lista de BOM es esencial para la gestión de componentes en los proyectos de PCB. Descubra su importancia y cómo crear una de manera efectiva.
[^3]: La prototipación de PCB ayuda a identificar errores de diseño temprano, ahorrando tiempo y costos. Aprenda más sobre sus beneficios y procesos aquí.
[^4]: Las coordenadas XY son vitales para la colocación de componentes en los PCB. Aprenda a utilizarlas de manera efectiva en sus diseños.
[^5]: Entender las propiedades de FR-4 puede ayudarlo a tomar decisiones informadas para sus proyectos de PCB.
[^6]: Explorar los acabados de superficie mejorará su conocimiento sobre la confiabilidad y el rendimiento de los PCB.
[^7]: Aprender sobre los informes de DFM puede ayudarlo a evitar errores costosos en su proceso de producción de PCB.
