¿Alguna vez te has preguntado cómo se encienden o apagan tus gadgets? ¿Frustrado cuando un botón no funciona? Un interruptor PCB es clave, controlando el flujo eléctrico con una simple pulsación.

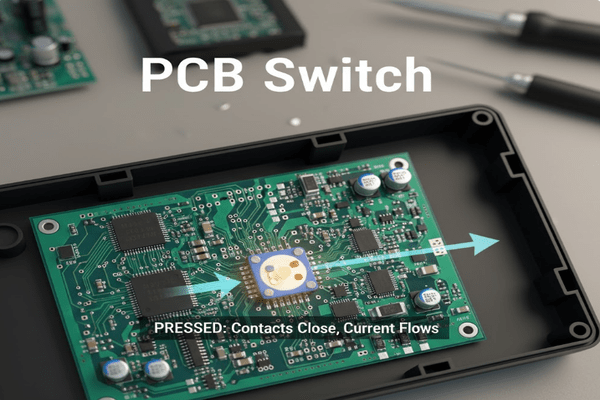

Un interruptor PCB¹ es una pieza electromecánica%%%FOOTNOTE_REF2%%% directamente en una placa de circuito. Abre o cierra un circuito para controlar la corriente. En pocas palabras, al presionarlo, se conectan los contactos para cerrar el circuito, permitiendo el [flujo de corriente](https://zh.wikipedia.org/wiki/Wikipedia:%E8%87%BA%E7%81%A3%E6%95%99%E8%87%BA%E8%82%B2%E5%B0%88%E6%A1%88/%E8%87%BA%E5%A4%A7%E7%89%A9%E7%90%86%E7%B3%BB%E6%9C%8D%E5%8B%99%E5%AD%B8%E7%BF%92%E4%BA%8C(108-1)/%E9%9B%BB%E5%A3%93)³. Al soltarlo, se abre el circuito, deteniendo la corriente.

Podrías pensar que un interruptor es solo un interruptor, pero hay un mundo entero de ingeniería de precisión detrás de esos clics y palancas. Vamos a sumergirnos en el núcleo de cómo estos pequeños guardianes hacen que nuestra electrónica funcione.

¿Cuáles son los principales usos de un interruptor PCB?

¿Alguna vez has presionado un botón y algo simplemente sucedió? ¿Curioso cómo tu dispositivo responde a tu toque? Los interruptores PCB son los caballos de batalla silenciosos que hacen que esa magia ocurra.

Los interruptores PCB se usan en muchos dispositivos electrónicos para iniciar, detener o cambiar funciones. Controlan la energía, seleccionan modos e introducen datos. Piensa en ellos como pequeños tomadores de decisiones, guiando el flujo de electricidad.

Cuando empecé a trastear con la electrónica, me asombró cómo un componente simple podía tener un impacto tan grande. Los interruptores PCB no son solo mecanismos de encendido/apagado; son interfaces de control fundamentales. Nos permiten interactuar con circuitos complejos de una manera sencilla.

Aplicaciones Comunes

• Electrónica de Consumo: Botones de encendido en teléfonos, selectores de modo en cámaras, controles de volumen en auriculares.
• Control Industrial: Botones de parada de emergencia, activadores de procesos, reinicios de sistema.
• Sistemas Automotrices: Controles de ventanas, botones del salpicadero, entradas del sistema de infoentretenimiento.
• Dispositivos Médicos: Paneles de control para equipos de diagnóstico, interfaces de monitorización de pacientes.

Más Allá del Encendido/Apagado Básico

Los interruptores PCB van más allá de los estados binarios simples. Muchos permiten un contacto momentáneo, manteniendo una conexión solo mientras se presionan, o un enganche, permaneciendo en posición hasta que se vuelven a accionar. Esta distinción es crucial para diferentes necesidades operativas, como un pulsador momentáneo para arrancar frente a un interruptor de encendido con enganche. Su versatilidad los hace indispensables en innumerables aplicaciones. Son críticos para todo, desde encender una luz hasta lanzar un cohete, demostrando cuán fundamental es el control de circuitos para toda la tecnología.

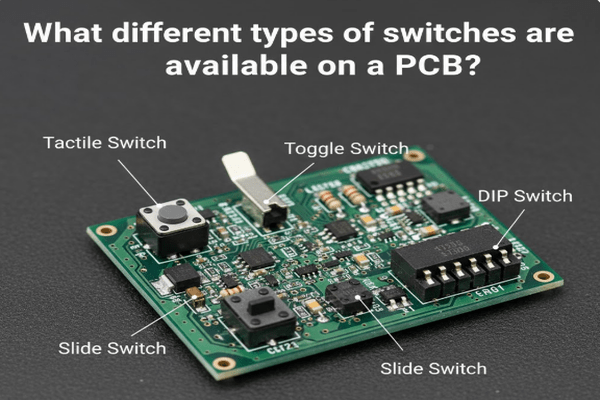

¿Qué tipos diferentes de interruptores están disponibles en una PCB?

¿Aturdido por la gran variedad de interruptores en tu electrónica? ¿Te preguntas qué pequeño botón hace qué? Hay toda una familia de interruptores PCB, cada uno con un trabajo único.

Muchos tipos de interruptores se usan en PCBs, cada uno adecuado para diferentes tareas. Los tipos comunes incluyen táctiles, de palanca, deslizantes y DIP⁴. Cada uno ofrece métodos de operación específicos y consideraciones de diseño para diversas aplicaciones.

Recuerdo una vez que miraba una placa de circuito, abrumado por la variedad de interruptores. Parecía un lenguaje secreto. Pero entender los tipos principales realmente desmitifica las cosas. Cada tipo de interruptor resuelve un problema específico u ofrece una experiencia de usuario particular.

Tipos Populares de Interruptores PCB

Cada tipo tiene características mecánicas y eléctricas únicas. Los interruptores táctiles, por ejemplo, dan un clic satisfactorio, proporcionando retroalimentación háptica, mientras que los interruptores DIP son más para la configuración interna que para la interacción del usuario. Comprender estas diferencias ayuda a seleccionar el interruptor adecuado para un proyecto, equilibrando la experiencia del usuario, la funcionalidad y las limitaciones de espacio. La elección a menudo depende de factores como la retroalimentación deseada, el entorno operativo y la necesidad de contacto momentáneo frente a continuo.

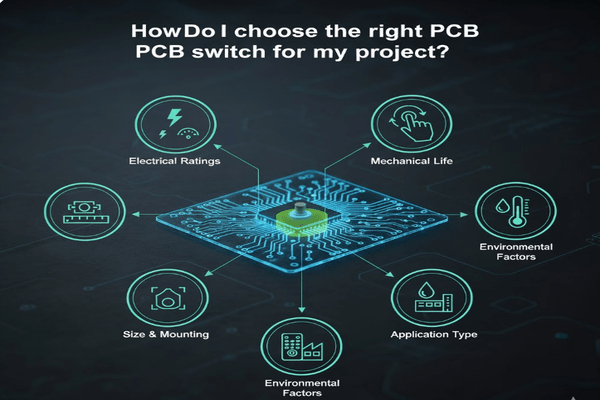

¿Cómo elijo el interruptor PCB adecuado para mi proyecto?

¿Confundido por las infinitas opciones de interruptores PCB? ¿Preocupado por elegir el incorrecto y arruinar tu diseño? Seleccionar el interruptor perfecto puede parecer desalentador, pero no tiene por qué serlo.

Elegir el interruptor PCB adecuado implica verificar las clasificaciones eléctricas, la vida mecánica, el tamaño, el tipo de montaje y los factores ambientales. Considera la corriente, el voltaje, cuántas veces se puede presionar y si se ajusta al espacio y las condiciones de tu placa de circuito.

Cometí el error de elegir un interruptor basándome puramente en la estética, solo para que fallara prematuramente debido a una alta corriente. Me enseñó una valiosa lección: la forma sigue a la función, especialmente en electrónica. Necesitas un enfoque sistemático para evitar errores costosos.

Criterios Clave de Selección

• Clasificaciones Eléctricas:
  • Corriente: ¿El interruptor soporta la corriente máxima que consumirá tu circuito? Si no, podría sobrecalentarse o fallar.
  • Voltaje: ¿Puede soportar el voltaje de funcionamiento sin arcos eléctricos o averías?
• Vida Mecánica:
  • Actuaciones: ¿Cuántas veces se presionará o alternará el interruptor en su vida útil? Los interruptores están clasificados para miles, incluso millones, de ciclos. Las aplicaciones de alto uso necesitan clasificaciones más altas.
• Características Físicas:
  • Tamaño y Factor de Forma: ¿Encajará en el espacio disponible en tu PCB y carcasa?
  • Montaje Tipo: ¿Es de orificio pasante (THT) para conexiones robustas o de montaje superficial (SMT) para diseños compactos?
  • Fuerza de Actuación: ¿Cuánta presión se necesita para activarlo? Esto afecta la experiencia del usuario.
• Consideraciones Ambientales:
  • Temperatura de Funcionamiento: ¿Funcionará de forma fiable en el rango de temperatura típico de tu producto?
  • Clasificación IP (Protección de Entrada): ¿Necesita estar sellado contra el polvo o el agua?
  • Vibración y Choque: ¿Tu dispositivo está sujeto a condiciones físicas duras?

Tomar la decisión correcta significa equilibrar todos estos factores. Por ejemplo, un dispositivo de consumo podría priorizar una baja fuerza de actuación⁵ y un diseño elegante, mientras que el equipo industrial exige una alta vida mecánica⁶ y una robusta protección ambiental⁷. Es una decisión holística que impacta la fiabilidad y la satisfacción del usuario.

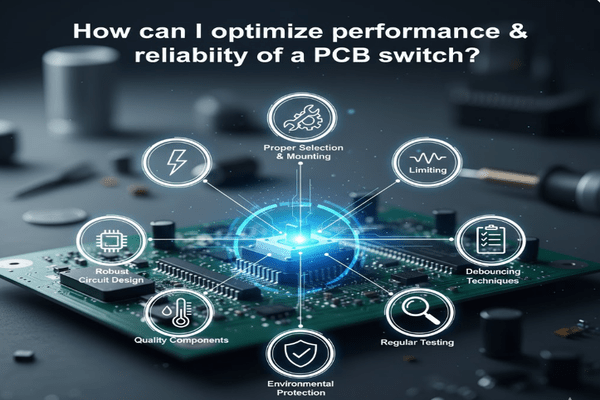

¿Cómo puedo optimizar el rendimiento y la fiabilidad de un interruptor PCB?

¿Experimentas botones defectuosos o interruptores poco fiables en tus diseños? ¿Te preguntas cómo hacer que tus interruptores PCB duren más y funcionen sin fallos? Optimizar el rendimiento y la fiabilidad es crucial para cualquier dispositivo electrónico.

Para optimizar el rendimiento y la fiabilidad de un interruptor PCB, la selección, el montaje y el diseño del circuito adecuados son clave. Utiliza limitación de corriente⁸, técnicas de eliminación de rebotes⁹ y protección contra el estrés ambiental. Las pruebas regulares y los componentes de calidad¹⁰ evitan fallos tempranos y aseguran un funcionamiento consistente.

Una vez tuve un prototipo donde un interruptor seguía "rebotando", enviando múltiples señales con una sola pulsación. Fue frustrante e hizo que el dispositivo fuera inutilizable. Esa experiencia me hizo ver la importancia de no solo elegir un interruptor, sino también implementarlo correctamente.

Mejores Prácticas de Diseño

• Circuitos Antirrebote: Cuando se presiona un interruptor mecánico, sus contactos pueden rebotar momentáneamente, creando múltiples señales rápidas de encendido/apagado. Un circuito antirrebote (ya sea basado en hardware con filtros RC o basado en software con retrasos) asegura que solo se registre una señal limpia por pulsación. Esto evita falsos disparos y mejora la estabilidad del sistema.
• Limitación de Corriente: Usa resistencias adecuadas para limitar la corriente que fluye a través de los contactos del interruptor. Exceder la corriente nominal del interruptor puede causar arcos, desgaste prematuro y eventual fallo. Esto extiende la vida mecánica y eléctrica del interruptor.
• Montaje Adecuado:
  • Soldadura: Asegura técnicas de soldadura adecuadas tanto para interruptores THT como SMT. Las juntas frías o el calor excesivo pueden dañar el interruptor o crear conexiones débiles.
  • Estrés Mecánico: Diseña la carcasa para que las fuerzas externas aplicadas al interruptor (e.g., repetidas presiones) se distribuyan y no estresen directamente las uniones de soldadura o el cuerpo del interruptor.
• Protección Ambiental:
  • Sellado: Para entornos hostiles, usa interruptores con clasificaciones IP apropiadas para proteger contra el polvo, la humedad y las sustancias corrosivas.
  • Gestión de la Temperatura: Asegura que el interruptor funcione dentro de su rango de temperatura especificado para evitar la degradación de materiales y el rendimiento.
• Componentes de Calidad: Invierte en interruptores de fabricantes de renombre. Los interruptores más baratos pueden ahorrar dinero al principio, pero a menudo conducen a mayores tasas de fallo y problemas de garantía a largo plazo.

Al aplicar estas prácticas, puedes mejorar significativamente la longevidad y el funcionamiento consistente de tus interruptores PCB, lo que resulta en un producto final más robusto y fiable. Se trata de decisiones de diseño reflexivas de principio a fin.

Conclusión

Los interruptores PCB son pequeños pero potentes, permitiendo el control en innumerables dispositivos. La selección adecuada y la implementación cuidadosa son clave para asegurar su rendimiento fiable y duradero.
