He visto muchas PCB con problemas de ruido. Una conexión a tierra desordenada perjudica cualquier señal. La conexión a tierra en estrella ofrece una vía de escape. Esta técnica detiene los bucles de tierra silenciosamente.

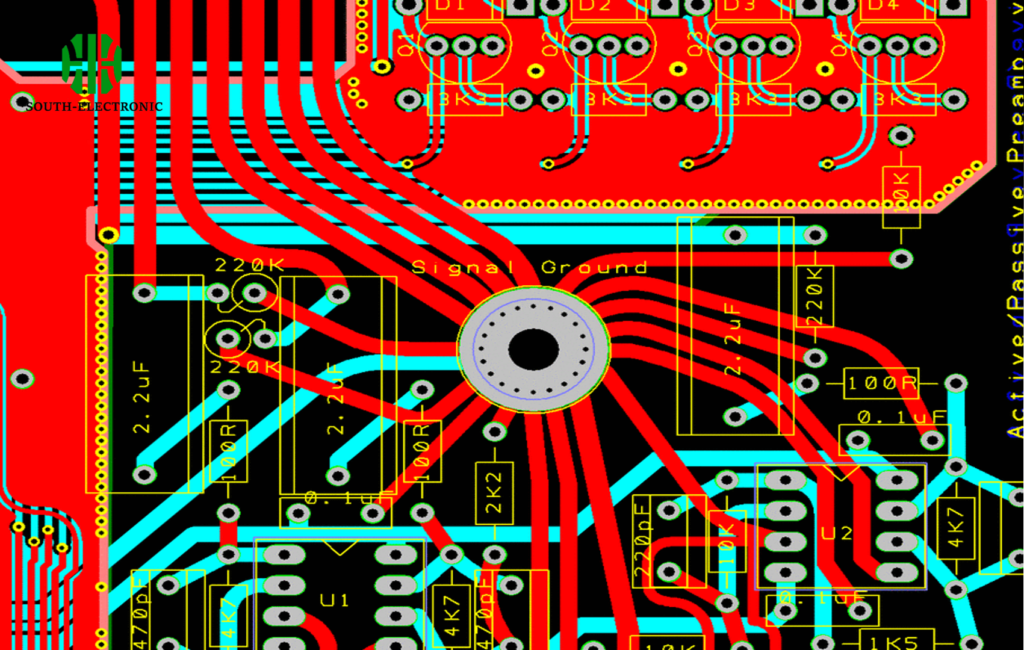

La conexión a tierra en estrella conecta las distintas rutas de tierra a un punto, como rayos de estrella. Esto evita que las corrientes conflictivas compartan rutas. Reduce el ruido al proporcionar a cada sección su propia ruta de tierra de vuelta a casa. Una correcta conexión a tierra en estrella elimina las interferencias electromagnéticas (EMI) que se esconden en tus dispositivos electrónicos.
¿Listo para profundizar? Exploraremos trucos de enrutamiento y trampas comunes. No te pierdas los consejos clave sobre EMI que vienen a continuación.

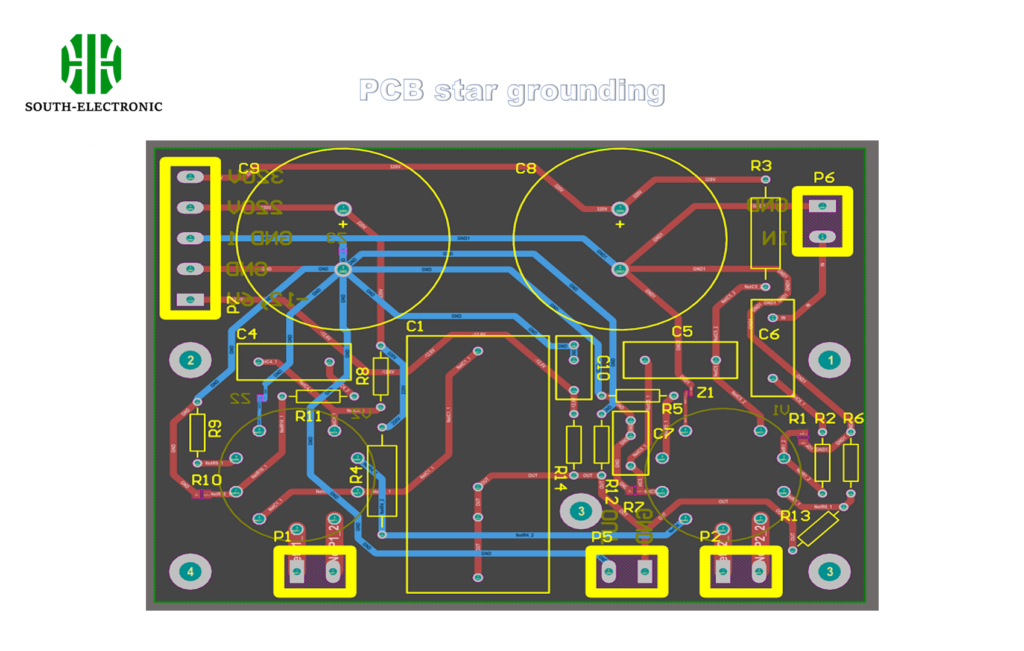

¿Cómo enrutar la conexión a tierra en estrella en PCB monocapa y multicapa?
Las PCB monocapa me frustran fácilmente. Me gusta hacer malabarismos con los cables en espacios reducidos. Enrutar en estrella requiere planificación. Pero evita que los prototipos sufran ruidos molestos.
La conexión a tierra en estrella funciona conectando todas las tierras a un pin o plano central. Para placas de una sola capa, utilice pistas radiales para evitar bucles. Los diseños multicapa ocultan capas de tierra dedicadas para obtener rutas más limpias.
Estrategias Clave de Enrutamiento
Divida los diseños en zonas como alimentación, analógica y digital. Enrute primero la tierra de cada zona por separado. Luego, únalas en un punto de encuentro. Evite bucles ocultos.
Técnicas de Una Vez vs. Multicapa
Existen diferencias críticas entre los tipos de capa:
| Tipo de PCB | Método | Precauciones |
|---|---|---|
| Una sola capa | Pistas radiales de cobre | Evite cruzar las líneas de señal |
| Doble capa | Capa inferior como plano de tierra | Use las vías con cuidado |
| Más de 4 capas | Plano de tierra interno dedicado | Aísle las secciones ruidosas |
En las placas de una sola capa, dibujo patrones en estrella antes de enrutar las pistas de potencia. Deje espacio libre alrededor de la almohadilla de tierra central. Las placas multicapa destacan por sus planos de tierra internos. Conecte las secciones mediante vías a esta vía oculta. Mantenga siempre las rutas de retorno cortas. Mida la longitud de las pistas para equilibrar la impedancia. Pruebe las caídas de tensión entre puntos remotos.
¿Cuáles son los 6 errores principales de conexión a tierra en estrella que generan ruido en su circuito?
Los errores de conexión a tierra me atormentan en el laboratorio. Una pista mal colocada me lleva horas de depuración. La conexión a tierra en estrella falla cuando ignoramos los choques de corriente. Estos errores generan circuitos ruidosos.
Los errores más comunes incluyen mezclar las conexiones a tierra digitales y analógicas y crear bucles ocultos. Olvidar las rutas de alta corriente también distorsiona las señales. Cada error tiene soluciones sencillas.
Por qué ocurren los errores
Los diseños apresurados omiten la planificación de la tierra. Las herramientas de enrutamiento automático crean caos. Los diseñadores olvidan que las rutas de retorno de corriente son lo más importante.
Desglose de errores
Aquí están los problemas y sus soluciones:
| Error | Por qué es malo | Solución |
|---|---|---|
| Múltiples puntos de estrella | Crea bucles de tierra | Un solo punto de referencia |
| Conexiones en cadena | La impedancia compartida causa ruido | Enrutamiento radial desde el centro |
| Ignorar las longitudes de las rutas de retorno | Las señales de alta frecuencia sufren | Acortamiento de las pistas de tierra críticas |
| Mezcla de tierras analógicas y digitales | Contaminación cruzada de ruido | Separar y luego conectar en estrella |
| Mala ubicación de los componentes | Obliga a largos desvíos | Agrupamiento por zona de tierra |
| Olvidando las puestas a tierra del blindaje | La EMI se cuela por los huecos | Rama en estrella dedicada |
Los componentes de alta corriente, como los motores, necesitan pistas gruesas que los lleven a la estrella. Coloque los circuitos integrados ruidosos cerca del punto central durante el diseño. Pruebe la resistencia entre los puntos de tierra. He reparado placas añadiendo una resistencia de 0,02 $ para aislar los circuitos de audio. Valide con barridos del analizador de espectro.
¿Puede la puesta a tierra en estrella realmente suprimir la EMI?
Las pesadillas con EMI me quitan el sueño. Las puestas a tierra flotantes actúan como antenas de radio. Pero los críticos cuestionan la verdadera eficacia de la puesta a tierra en estrella. ¿Acaba esta técnica con las interferencias?
Sí, si se realiza correctamente. La puesta a tierra en estrella elimina los bucles de tierra problemáticos. Bloquea las rutas de escape de la EMI. Mi osciloscopio muestra señales más limpias después de la implementación.
Mecanismo de reducción de EMI
La conexión a tierra en estrella reduce las zonas de bucle donde se generan las EMI. Las corrientes no circulan sin fin. El retorno de un solo punto silencia las vibraciones electromagnéticas.
Factores de Implementación Práctica
La efectividad depende de tres capas:
| Factor | Escenario de Alto Éxito | Escenario de Bajo Éxito |
|---|---|---|
| Rango de frecuencia | Por debajo de 50 MHz | Diseños de microondas/RF |
| Disciplina de diseño | Zonificación estricta | Punto de estrella comprometido |
| Complejidad de la placa | Cantidad moderada de componentes | Más de 1000 componentes |
La conexión a tierra en estrella funciona mejor por debajo de 50 MHz. Por encima de este valor, predominan los planos de tierra. La reservo para placas de señal mixta con secciones de audio/ADC sensibles. Combínela con condensadores de desacoplamiento de la fuente de alimentación cerca de fuentes de ruido. Mida la EMI antes y después de la implementación. En un proyecto de controlador de motor, la conexión a tierra en estrella redujo el ruido en 12 dB.
Conclusión
La conexión a tierra en estrella resuelve el caos de las conexiones a tierra cuando se ejecuta correctamente. Úsela estratégicamente en todas las capas de la PCB. Evite los seis errores fatales para obtener resultados más silenciosos. Mida sus ganancias por EMI.
