¿Construyendo un proyecto de electrónica? ¿Cables atascados? Me enfrenté a innumerables callejones sin salida hasta que entendí los conectores Molex. Estos componentes salvaron mi proyecto informático casero. Descubramos sus secretos.

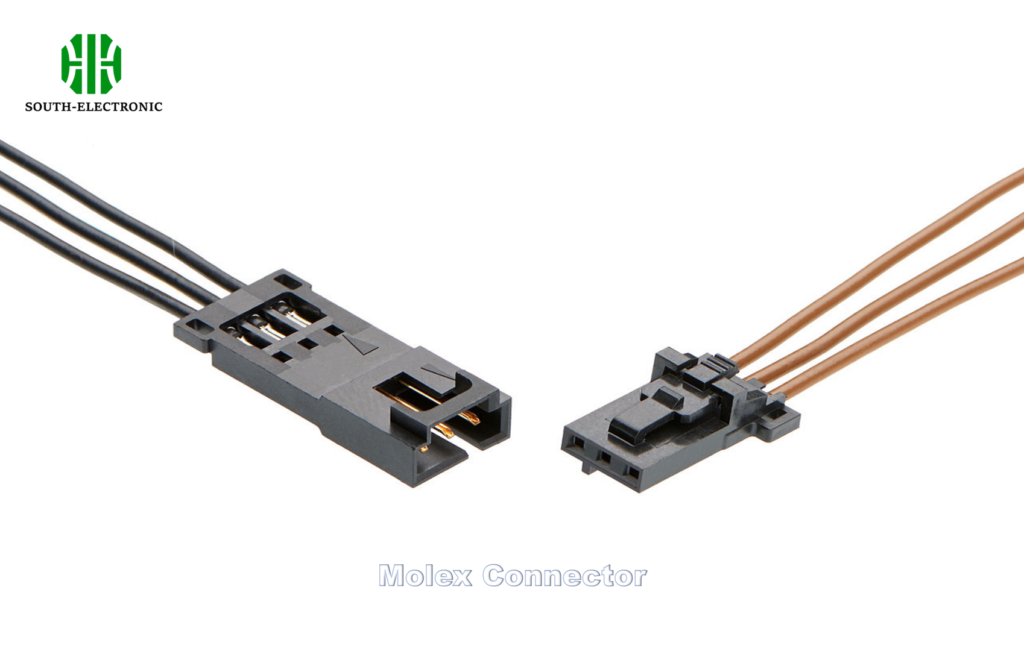

Un conector Molex es un enchufe eléctrico que une cables a placas o dispositivos. Gestiona tanto el flujo de energía como las señales de datos. Originalmente de la empresa Molex, muchos fabricantes ahora producen estos versátiles conectores de plástico y metal para electrónica.
Has aprendido lo básico. Pero la práctica lo hace útil. Te guiaré en los pasos de identificación, crimpado y resolución de problemas.
¿Cómo identificar un modelo de conector Molex (número de pines, claves y codificación)?
¿Agarraste una caja de conectores desordenada? Perdí horas emparejando piezas incorrectas. Una identificación rápida evita frustraciones. Tres características revelan el tipo de modelo.
La cantidad de pines es la primera pista. Cuente cada pin metálico dentro de la carcasa. Las chavetas son pestañas asimétricas que evitan una inserción incorrecta. La codificación implica formas especiales de pines o clips de bloqueo adicionales.
Proceso de Identificación
Los conectores Molex varían mucho. Los organizo según estas características:
Método de Conteo de Pines
Los números importan. Los conectores de alimentación suelen tener de 2 a 6 pines. Las versiones de datos a menudo superan los 12 pines. Por ejemplo, los conectores de ventiladores de PC suelen tener de 3 a 4 pines. Anote el número inmediatamente.
Reconocimiento de Llaves
Encuentre la función de alineación. Busque rebordes o muescas de plástico elevados. ¿Mi error? Insertar una chaveta al revés dañó los pines. Las chavetas siempre tienen ranuras coincidentes en ambos lados.
Sistemas de Codificación
Identificar identificadores únicos:
- Brazos de bloqueo descentrados (tipos de pestillo)
- Carcasas de diferentes colores
- Pines cuadrados entre circulares
| Característica | Propósito | Ejemplo |
|---|---|---|
| Número de pines | Determina la función | 4 pines = Fuente de alimentación a controlar |
| Diseño de la llave | Evita la conexión inversa | Reborde ranurado en un lado |
| Codificación | Evita pares no coincidentes | Carcasa azul para puerto de datos |
Pruebo cada conexión antes del ensamblaje final. Primero, coincido el número de pines y luego confirmo la orientación de la llave. La codificación es tu protección contra errores de voltaje.
¿Cómo crimpar un conector Molex, incluyendo herramientas y terminales?
Mi primer intento de crimpeado causó fallos intermitentes. Una técnica adecuada garantiza conexiones duraderas. Tres elementos garantizan el éxito: herramientas, terminales y técnicas.
Utiliza crimpadoras de trinquete. Estas comprimen los terminales uniformemente. Los terminales deben coincidir con el tamaño de las clavijas del conector. Nunca reutilice terminales viejos; esto lo aprendí después de fallos del sistema.
Pasos esenciales para el crimpeado
El crimpeado requiere precisión. Así es como lo hago:
Selección de herramientas
Las crimpadoras automáticas son las mejores. Sus mordazas se ajustan perfectamente al tamaño de los terminales. Evito los alicates, ya que una presión desigual causa uniones débiles. Las herramientas de trinquete manuales son ideales para el bricolaje.
Preparación de terminales
Elija terminales diseñados para el calibre del cable. El cable trenzado necesita tubos cerrados. Los terminales rojos son compatibles con cables de 18-22 AWG que se utilizan en la mayoría de las configuraciones Molex.
Proceso de crimpeado
Corte el cable limpiamente con un pelacables. Exponga el conductor de 2 mm. Inserte el cable hasta que el aislamiento toque el terminal. Crimpadora de presión: un clic indica la finalización. Pruebe cada conexión tirando de ella.
| Material | Función | Consejo importante |
|---|---|---|
| Herramienta de trinquete | Aplica presión uniforme | Reemplaza las matrices si están corroídas |
| Terminal | Unión metálica entre el cable y la clavija | El color coincide con el calibre del cable |
| Pelacables | Retira el aislamiento | Nunca mella los hilos de cobre |
Pruebo cada cable crimpeado antes de conectarlo. Tire firmemente; un crimpeado correcto resiste la presión. Las secciones de aislamiento del terminal deben cubrir completamente el cable expuesto.
¿Por qué se sobrecalienta un conector Molex?
Tocar un conector caliente es peligroso. El sobrecalentamiento provoca incendios. Comprender los problemas de raíz los soluciona. He visto humo de problemas que se pasan por alto.
Cuatro problemas principales generan calor: los terminales sueltos aumentan la resistencia. Los cables de tamaño insuficiente dificultan el flujo de corriente. Los conectores dañados causan contacto parcial. La humedad atrapa la suciedad, lo que crea arcos eléctricos.
Análisis de sobrecalentamiento
El calor es sinónimo de mala conexión. Aborde estos aspectos:
Conexiones sueltas
Los terminales se aflojan gradualmente por la vibración. Mi amplificador de guitarra se quemó por esto. Pruebe moviendo los cables mientras está apagado. Reemplace cualquier terminal que se mueva inmediatamente.
Circuitos sobrecargados
El flujo de corriente es importante. Calcule la carga prevista antes de elegir el calibre del cable. Los conectores de alimentación Molex fallan al exceder los 8-15 A. Use cámaras térmicas para detectar puntos calientes.
Factores ambientales
El polvo actúa como aislante. Los ambientes húmedos aceleran la corrosión. Recubro los conectores exteriores con grasa de silicona.
| Causa | Resultado | Solución |
|---|---|---|
| Terminal suelto | Chispas que generan calor | Reengarzar los terminales dañados |
| Corriente excesiva | Carcasa de plástico derretida | Añadir cables de mayor calibre |
| Contaminación | Superficies de las patillas corroídas | Limpiar con aerosol para contactos |
| Caídas de tensión | La resistencia se calienta | Pruebe la tensión bajo carga |
Detectar plástico descolorido alrededor de las patillas indica daño por calor. Reemplace estos conectores inmediatamente.
Conclusión
Los conectores Molex simplifican la electrónica si se usan correctamente. Identifique los modelos con patillas y llaves. Utilice las herramientas de crimpado correctas. Evite el sobrecalentamiento con conexiones robustas. Realice la construcción con seguridad.
