¿Cansado de que las placas de circuito impreso fallen por malas conexiones? La tecnología de orificios pasantes revestidos resuelve este problema. Garantiza que las señales viajen de forma fiable a través de las capas de la PCB.
Los orificios pasantes revestidos son orificios revestidos de cobre que se perforan en las PCB. Crean vías eléctricas entre las capas, a la vez que refuerzan los soportes de los componentes. Esta característica fundamental de las PCB permite circuitos complejos en electrónica.
Comprender la PTH es crucial para el trabajo en electrónica. Permítanme explicarles las preguntas clave que suelo recibir de los ingenieros.
¿En qué se diferencia la PTH de un orificio pasante no revestido (NPTH)?
¿Los NPTH causan desconexiones inesperadas en sus proyectos? Los orificios no revestidos generan debilidades mecánicas sin ventajas en la conductividad.
A diferencia de los NPTH, los orificios pasantes revestidos tienen un revestimiento de cobre conductor. El PTH transfiere electricidad entre capas, mientras que el NPTH solo se utiliza para el montaje físico. Elija PTH para conexiones eléctricas.
Diferencias eléctricas y funcionales
Estos tipos de orificios tienen propósitos fundamentalmente diferentes:
| Característica | Orificio pasante chapado | Orificio pasante no chapado |
|---|---|---|
| Conductividad | El revestimiento de cobre permite el flujo de corriente | Sin conductividad |
| Uso típico | Cables de componentes y conexiones de capas | Tornillos/marcadores de montaje |
| Riesgo de fallo | Las grietas en el cilindro afectan las señales | Sin impacto eléctrico |
El diseño de PCB con orificio pasante chapado requiere considerar la tensión térmica durante la soldadura. El revestimiento de cobre se expande de forma diferente al material de la PCB. Las conexiones NPTH evitan este problema, pero no pueden transportar señales. Recuerdo haber colocado incorrectamente una NPTH en el diseño de una fuente de alimentación, lo que provocó sesiones de depuración frustrantes. Verifique siempre los tipos de orificios antes de finalizar los diseños.
¿Son los orificios pasantes, las vías ciegas y las vías enterradas todas PTH?
¿Le resulta difícil entender por qué las vías actúan de forma diferente en las placas multicapa? No todas las conexiones basadas en orificios comparten las propiedades de las PTH.
Las vías ciegas/enterradas son orificios con recubrimiento especializado, pero con penetración parcial. Al igual que las PTH estándar, todas utilizan recubrimiento de cobre para la conectividad. Los orificios pasantes abarcan toda la placa, mientras que las vías conectan capas específicas.

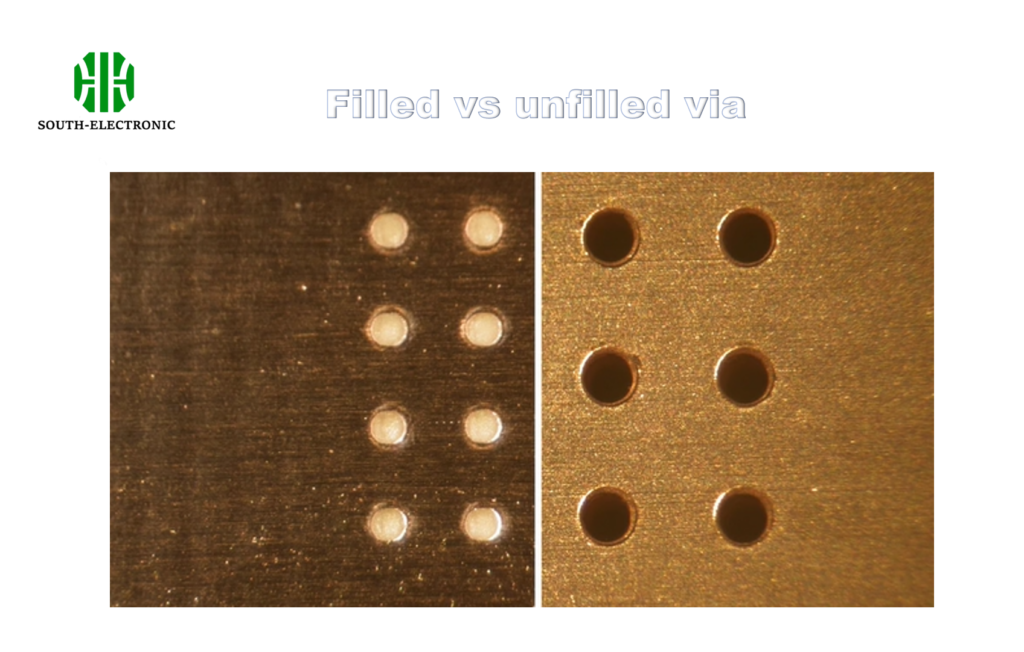

¿Cuál es la diferencia entre una vía y un orificio en una PCB?
Distinciones estructurales y usos
Cada tipo de conexión satisface las necesidades únicas del diseño de la PCB:
| Tipo | Rango de conexión | Visibilidad | ¿Recubrimiento usado? |
|---|---|---|---|
| Agujero pasante | Todas las capas | Visible | Sí (PTH) |
| Vía ciega | Capa interna superficial | Solo un lado | Sí |
| Vía enterrada | Solo capas internas | No visible | Sí |
El orificio pasante con recubrimiento funciona bien para cables de componentes que atraviesan las placas. Las vías ayudan a enrutar pistas densas sin desorden superficial. En mis proyectos de RF, las vías ciegas redujeron notablemente la interferencia. Recuerde: todas comparten el recubrimiento, pero difieren drásticamente en función y facilidad de fabricación. Las placas de doble capa suelen usar exclusivamente PTH estándar.
¿Cómo se fabrica el PTH?
¿Alguna vez se ha preguntado cómo entra el cobre en los orificios microscópicos de las PCB? La tecnología de orificio pasante con recubrimiento transforma los orificios perforados en vías conductoras.
La fabricación implica una perforación precisa seguida de la deposición química del cobre. Primero, las paredes del orificio absorben la química catalítica y luego se someten a galvanoplastia. Finalmente, el estaño protege los cilindros de cobre durante el grabado.
Proceso de producción paso a paso
Crear conexiones de metalizado fiables requiere un control químico minucioso:
| Etapa | Proceso | Factores críticos |
|---|---|---|
| Preparación del orificio | Perforación láser mecánica | Limpieza de las paredes del orificio |
| Activación | Aplicación del catalizador de paladio | Cobertura uniforme de la superficie |
| Deposición de cobre | Metalizado químico | Control de temperatura/tiempo |
| Refuerzo | Electrochapado | Estabilidad de la corriente eléctrica |
La consistencia de la perforación afecta la fiabilidad del metalizado de los orificios pasantes. Una perforación demasiado rápida crea huecos en el cilindro, mientras que una perforación lenta provoca manchas de resina. En una ocasión, vi cómo los orificios mal metalizados causaban fallos en los módulos de automóviles en climas fríos. Las pruebas de las placas terminadas deben incluir un análisis de la sección transversal para comprobar la uniformidad del cobre. Esta tecnología sigue siendo fundamental a pesar de las nuevas innovaciones en PCB.
Conclusión
Los orificios pasantes chapados forman conexiones vitales de PCB mediante orificios revestidos de cobre. Su diseño y fabricación requieren precisión para un funcionamiento electrónico fiable.
