¿Alguna vez te has sentido frustrado cuando tu placa de circuito falla repentinamente? ¿O te ha costado encontrar errores de software ocultos? Ese pánico acaba con la productividad. He pasado por eso. Las pruebas de sonda son tu arma secreta contra esos dolores de cabeza.

Las pruebas de sonda miden propiedades clave de los objetos mediante contacto físico. Verifican circuitos eléctricos, diagnostican el comportamiento del software e incluso evalúan el aprendizaje de los estudiantes. Una sonda es una herramienta con una punta calibrada que toca objetivos para recopilar datos precisos sobre rendimiento, integridad o comprensión.

Comprender las pruebas de sonda facilita flujos de trabajo más inteligentes. Exploremos los aspectos clave.

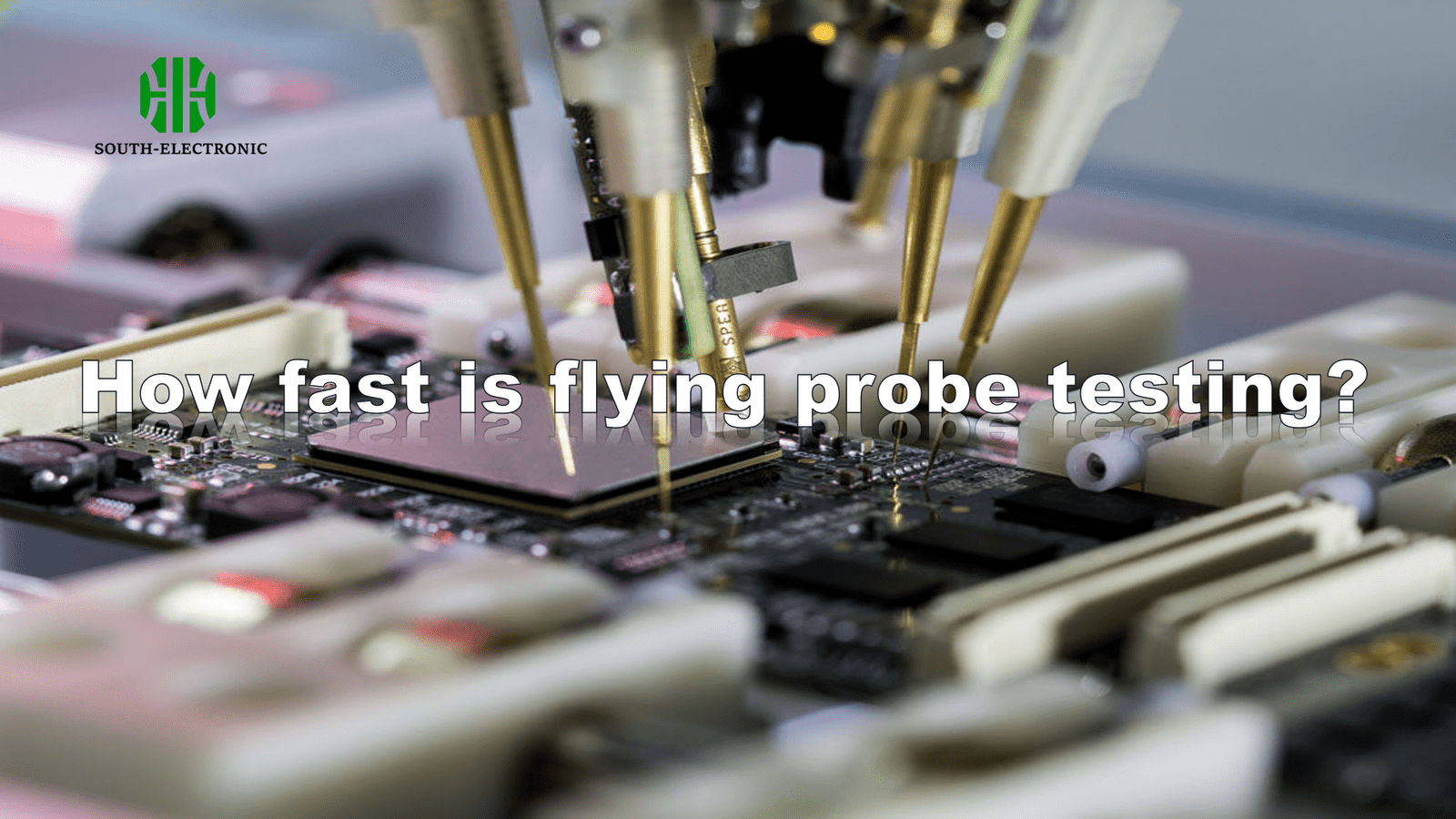

¿Cuánto dura una prueba de sonda voladora?

Las horas de espera para los resultados de las pruebas ralentizan las líneas de producción. Recuerdo proyectos retrasados ​​por diagnósticos lentos. Pruebas más rápidas significan soluciones más rápidas y menores costos. Las pruebas con sondas volantes[^1] suelen tardar entre 5 y 20 minutos por placa, dependiendo de la complejidad. Los diseños sencillos se completan más rápido; los circuitos densos con miles de puntos de prueba pueden superar los 30 minutos. Esto suele ser más rápido que las fijaciones TIC tradicionales que requieren personalización física.

Por qué varía la duración: Un análisis más profundo

El tiempo de prueba no es fijo; depende de tres factores:

1. Densidad del circuito: Las placas con más de 1000 sondas funcionan durante más tiempo. 2. Cobertura de la prueba[^2] - Si el sistema valida 500 conexiones en lugar de solo rutas críticas.

2. Tecnología - Las sondas modernas con cabezales multipines reducen los pasos.

A continuación, se muestra una comparación de los factores de impacto:

En mi experiencia, realizar pruebas por lotes de varias placas idénticas reduce el tiempo promedio mediante la optimización de las rutas. ¡Verifique siempre primero la capacidad del hardware de su proveedor! Esto puede reducir los gastos generales en un 25 %.

¿Cuál es la diferencia entre la prueba con sonda voladora y la prueba ICT?

La elección del método de prueba incorrecto le costó a mi cliente $35 000 en rehacer las fijaciones. Confundir ambas herramientas podría desperdiciar el presupuesto.

Las pruebas con sonda voladora mueven sondas robóticas a través de las PCB sin fijaciones, utilizando trayectorias guiadas por software. Las pruebas en circuito (ICT) utilizan fijaciones de lecho de clavos para contactar los puntos de prueba simultáneamente. Las sondas voladoras se adaptan a los cambios de diseño. Las sondas voladoras requieren fijaciones personalizadas por circuito.

Cuándo elegir qué estrategia

Se necesita claridad para optimizar el equilibrio entre costo, velocidad y precisión.

1. Flexibilidad
   Las sondas voladoras son la mejor opción para prototipos: reprogramar el software es mejor que reconstruir fijaciones de $8,000.

2. Eficiencia de volumen
   Las sondas voladoras funcionan 10 veces más rápido para la producción en masa una vez que existen las fijaciones.

3. Profundidad de cobertura
   Las fijaciones de las sondas voladoras prueban puntos ocultos que las sondas voladoras no pueden alcanzar físicamente.

Considere estas diferencias cruciales:

Recomiendo sondas voladoras para ciclos de I+D de menos de 100 piezas: evite costos irrecuperables. Cambie a ICT para volúmenes mayores y siga usando placas estándar.

¿Cuáles son los 5 mejores sistemas de prueba con sonda voladora?

Mi equipo probó 12 sistemas el año pasado. Tres de ellos arrojaron diagnósticos deficientes. Encontrar equipos confiables es crucial.

Las principales pruebas de sondas voladoras incluyen SPEA 4040[^4], Takaya APT-1400, Keysight i3070, Digitaltest Magnaray y Acculogic FLEXa. Son líderes en velocidad (más de 60 puntos/s), precisión milimétrica e integración de software moderno para la automatización de pruebas.

Desglose detallado del rendimiento

Aunque el precio varía, priorice estas métricas:

1. Velocidad: ¿Cuántos puntos se prueban por minuto? Las herramientas de alta gama superan los 5000 puntos por hora.

2. Alineación adaptativa[^5]: ¿El sistema se ajusta automáticamente para detectar pequeñas desalineaciones de la PCB?

3. Diagnóstico de fallos[^6]: ¿Registra con precisión las ubicaciones de los errores? Compruebe las interfaces del software.

Comparativa de nuestra lista de candidatos:

| Sistema | Velocidad (pts/s) | Máx. puntos de prueba | Precisión (μm) | Software | |-----------------------|-------------------|-------------------|------------------------|
| SPEA 4040 | 70 | 48.000 | ±15 | SPEA 3000™ |
| Keysight i3070 | 65 | 32.768 | ±10 | PathWave |
| Takaya APT-1440 | 62 | 65.536 | ±12 | Win7 Navigator |
| Acculogic FLEXa-32 | 58 | 32.000 | ±25 | FLXConnect |
| Digitaltest Magnaray | 55 | 16.384 | ±18 | F.A.M.E.™ |

Consideramos que SPEA es la mejor opción para dispositivos médicos complejos gracias a su control de precisión. Para talleres más pequeños, Acculogic ofrece un mejor coste total de propiedad (TCO) con una precisión de rango medio.

Conclusión

Las pruebas de sonda resuelven desafíos de medición electrónicos, de software o educativos. Elija las tácticas con inteligencia (robótica o accesorios) y adapte los sistemas a la escala de su proyecto.
