¿Te frustran los aparatos electrónicos poco fiables? Muchos dispositivos comunes utilizan un componente central que quizás no conozcas: la PCB rígida.

Una PCB rígida es una placa de circuito impreso construida sobre un material fuerte e inflexible, a menudo un laminado de epoxi de fibra de vidrio como FR-4¹. Proporciona a los aparatos electrónicos estabilidad y un rendimiento duradero.

Comprender las PCB rígidas te ayuda a captar la base de muchos dispositivos electrónicos que nos rodean. Exploremos por qué estas placas son tan importantes y cómo hacen que nuestros aparatos funcionen bien.

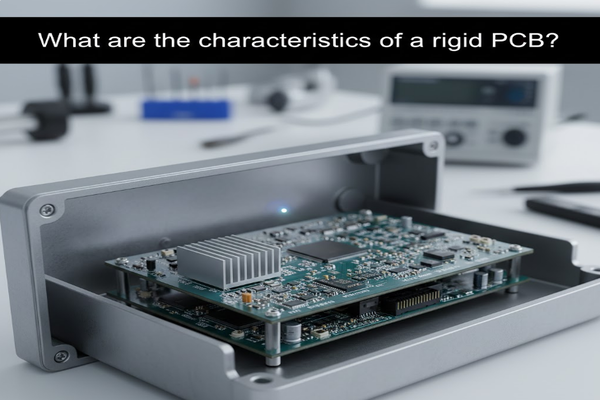

¿Cuáles son las características de una PCB rígida?

¿Alguna vez te has preguntado qué hace que algunos aparatos electrónicos sean tan robustos? A menudo se reduce a las características de la PCB rígida en su interior.

Las PCB rígidas² son conocidas por su durabilidad³, gestión del calor⁴ y alta densidad de circuitos⁵. Proporcionan a los aparatos electrónicos una plataforma estable, lo que garantiza una fiabilidad a largo plazo⁶ para muchas aplicaciones.

Miremos más de cerca las principales características que definen las PCB rígidas. Estos rasgos las convierten en una opción principal para innumerables productos electrónicos. Yo mismo he visto cómo estas características impactan el rendimiento del dispositivo.

Características Clave

• Alta Durabilidad: Las PCB rígidas usan materiales resistentes. Esto las hace resistentes al estrés físico y a las vibraciones. No se doblan, lo que protege los circuitos.
• Disipación de Calor: Estas placas manejan bien el calor. Los materiales usados ayudan a alejar el calor de los componentes sensibles, evitando daños.
• Alta Densidad y Complejidad: Puedes meter muchos componentes en una PCB rígida. Esto permite diseños de circuitos complejos en un espacio pequeño.
• Estabilidad Dimensional: Mantienen su forma, incluso con cambios de temperatura o humedad. Esto significa que las conexiones se mantienen seguras con el tiempo.
• Fiabilidad a Largo Plazo: Debido a que son estables y duraderas, las PCB rígidas ofrecen un rendimiento constante. Por eso muchos dispositivos cotidianos las usan.

Característica	Descripción	Beneficio
Durabilidad	Resiste el estrés físico y las vibraciones.	Mayor vida útil del producto.
Disipación de Calor	Aleja eficientemente el calor de los componentes.	Previene el sobrecalentamiento, mejora el rendimiento.
Densidad de Circuitos	Permite muchos componentes en un área pequeña.	Dispositivos compactos y potentes.
Estabilidad Dimensional	Mantiene la forma y el tamaño bajo diversas condiciones.	Conexiones fiables, funcionamiento constante.
Fiabilidad	Proporciona un rendimiento eléctrico consistente y predecible a lo largo del tiempo.	Reduce fallos, electrónica fiable.

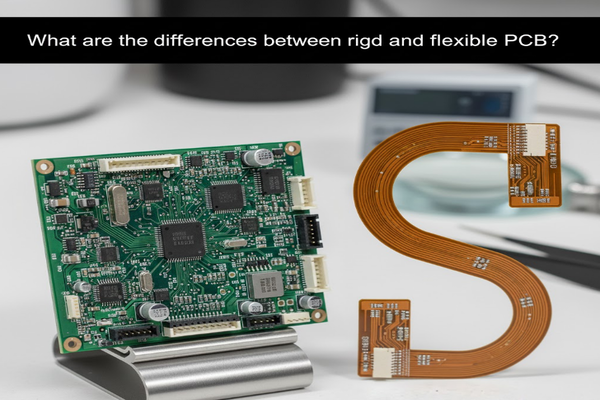

¿Cuáles son las diferencias entre las PCB rígidas y flexibles?

¿Confundido sobre por qué algunos dispositivos se doblan y otros no? A menudo se reduce a elegir entre PCB rígidas y flexibles.

Las PCB rígidas son sólidas y estables, perfectas para componentes internos fijos. Las PCB flexibles se doblan y pliegan, ideales para espacios compactos e irregulares donde se necesita movimiento.

Al diseñar un producto electrónico, elegir el tipo de PCB adecuado es muy importante. Recuerdo un proyecto en el que elegir flexible en lugar de rígido marcó la diferencia al encajar componentes en un espacio reducido. Analicemos las diferencias clave entre estos dos tipos.

Diferencias Estructurales y de Materiales

• PCB Rígidas: Hechas de materiales rígidos como FR-4 (epoxi reforzado con vidrio). Mantienen una forma fija.
• PCB Flexibles: Hechas de plásticos finos y flexibles como la poliamida. Se pueden doblar, torcer y plegar.

Flexibilidad Mecánica

• PCB Rígidas: Sin flexibilidad. Una vez hechas, no pueden cambiar su forma.
• PCB Flexibles: Muy flexibles. Pueden encajar en espacios reducidos y moverse con el dispositivo.

Durabilidad y Resistencia

• PCB Rígidas: Ofrecen alta resistencia mecánica y protección para los componentes.
• PCB Flexibles: Aunque son flexibles, generalmente son menos rígidas y pueden ser más propensas a romperse si se estresan repetidamente en un solo punto.

Tamaño y Peso

• PCB Rígidas: Pueden ser más gruesas y pesadas debido a su sustrato.
• PCB Flexibles: Son delgadas y ligeras, lo que es bueno para dispositivos pequeños o wearables.

Rendimiento Eléctrico

• PCB Rígidas: A menudo proporcionan una mejor disipación de calor e integridad de la señal para aplicaciones de alta frecuencia.
• PCB Flexibles: Pueden tener diferentes propiedades eléctricas debido a sus materiales, a veces requiriendo un diseño cuidadoso para señales de alta velocidad.

Costo y Fabricación

• PCB Rígidas: Generalmente más rentables de fabricar en grandes volúmenes.
• PCB Flexibles: Generalmente más caras debido a los materiales especializados y los complejos procesos de fabricación.

Característica	PCB Rígida	PCB Flexible
Estructura/Material	Rígida (ej. laminado epoxi FR-4)	Flexible (ej. película de poliamida)
Flexibilidad Mecánica	Ninguna, forma fija	Alta, puede doblarse y plegarse
Durabilidad	Alta resistencia mecánica	Buena, pero menos resistente al estrés repetido
Tamaño/Peso	Más gruesa, más pesada	Más delgada, más ligera
Densidad de Circuitos	Alta	Moderada a alta
Rendimiento Eléctrico	Buena disipación de calor, integridad de la señal	Diseño específico necesario para señales de alta velocidad
Costo	Generalmente menor costo	Mayor costo
Aplicaciones	Computadoras, televisores, equipos industriales	Dispositivos portátiles, implantes médicos, cámaras

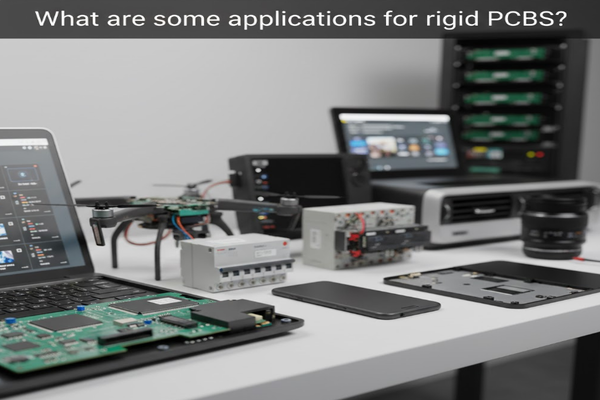

¿Cuáles son algunas aplicaciones para las PCB rígidas?

¿Curioso acerca de dónde aparecen las PCB rígidas? Están en todas partes, alimentando los dispositivos que usamos a diario.

Las PCB rígidas se utilizan en una amplia gama de productos electrónicos, desde dispositivos de consumo hasta maquinaria industrial pesada. Proporcionan las plataformas estables y fiables necesarias para muchas funciones esenciales.

Es sorprendente cuántos dispositivos dependen de estas placas inflexibles. A menudo me encuentro pensando en la cantidad de tecnología que se basa en este componente central. Veamos algunos lugares comunes donde encontrarás las PCB rígidas en acción.

Electrónica de Consumo

• Computadoras: La placa base de tu ordenador de sobremesa o portátil es un excelente ejemplo de PCB rígida. Conecta la CPU, la memoria y otros componentes.
• Televisores: Dentro de tu televisor, las PCB rígidas controlan el procesamiento de imágenes, el sonido y la entrega de energía.
• Smartphones (parcialmente): Aunque los teléfonos usan elementos flexibles, las partes críticas de la placa lógica principal son rígidas para mayor estabilidad.
• Electrodomésticos: Refrigeradores, lavadoras y microondas, todos tienen PCB rígidas que controlan sus funciones.

Industrial y Comercial

• Sistemas de Control Industrial: La maquinaria en las fábricas utiliza PCB rígidas para un control y monitoreo precisos.
• Dispositivos Médicos: Equipos como máquinas de rayos X y herramientas de diagnóstico dependen de PCB rígidas estables para su precisión.
• Electrónica Automotriz: Muchos componentes de automóviles, desde unidades de control del motor hasta sistemas de infoentretenimiento, utilizan PCB rígidas.
• Telecomunicaciones: Servidores, routers y estaciones base utilizan PCB rígidas robustas para gestionar grandes cantidades de datos.

Otras Aplicaciones

• Iluminación LED⁷: Las PCB rígidas se utilizan en matrices de LED para montar los LED y gestionar el calor de manera efectiva.
• Sistemas de Seguridad: Cámaras, sistemas de alarma y unidades de control de acceso utilizan PCB rígidas para un funcionamiento fiable.

Las PCB rígidas se eligen para estas aplicaciones porque ofrecen la estabilidad, durabilidad y densidad necesarias para funciones electrónicas complejas y fiables. Su naturaleza robusta significa que los dispositivos pueden operar de manera consistente durante largos períodos.

Categoría de Aplicación	Ejemplos	¿Por qué PCB Rígida?
Electrónica de Consumo	PCs, TVs, Consolas de Juegos, Dispositivos Smart Home	Estabilidad para circuitos complejos, durabilidad para el uso diario
Equipos Industriales	Automatización de Fábricas, Paneles de Control, Robótica	Robustez en entornos hostiles, alta fiabilidad
Dispositivos Médicos	Equipos de Diagnóstico, Sistemas de Monitorización, Escáneres	Precisión, estabilidad a largo plazo, rendimiento crítico
Automotriz	Unidades de Control del Motor, Sistemas de Infoentretenimiento, ABS	Resistencia a la vibración, el calor y las condiciones adversas
Telecomunicaciones	Servidores, Routers, Estaciones Base, Conmutadores de Red	Alta densidad de datos, integridad de señal fiable

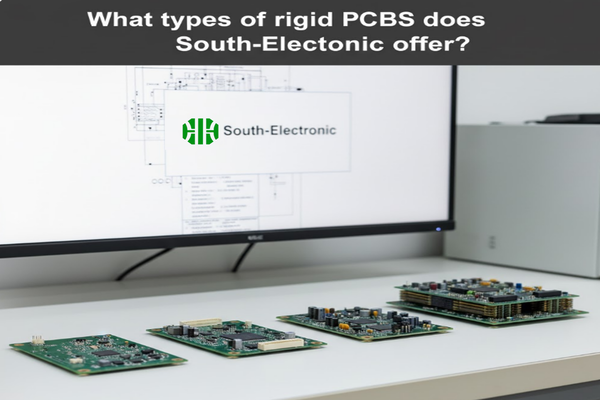

¿Qué tipos de PCB rígidas ofrece South-Electronic?

¿Buscas soluciones específicas de PCB rígidas? South-Electronic ofrece una variedad para satisfacer diversas necesidades de diseño.

South-Electronic ofrece una gama de PCB rígidas, incluyendo placas de una sola cara, doble cara y multicapa. Se adaptan a diferentes complejidades y requisitos de rendimiento para diversas aplicaciones.

Elegir el tipo correcto de PCB rígida es crucial para cualquier proyecto. He trabajado con muchos clientes que necesitaban tipos de placas muy específicos para sus productos únicos, y South-Electronic tiene una sólida línea de productos. Exploremos los tipos de PCB rígidas que ofrecen.

PCB Rígidas de Una Sola Cara

• Descripción: Estas placas tienen trazas de cobre conductoras en solo un lado del sustrato. Los componentes suelen montarse en un lado, y la soldadura se realiza en el otro.
• Simplicidad: Son el tipo de PCB más simple y rentable.
• Aplicaciones: Ideales para dispositivos electrónicos básicos donde la densidad de circuitos es baja, como fuentes de alimentación, sensores simples e iluminación LED.

PCB Rígidas de Doble Cara

• Descripción: Estas placas tienen trazas de cobre en la parte superior e inferior del sustrato. Los orificios (vías) conectan las trazas entre las dos capas.
• Mayor Densidad: Permiten una mayor densidad de circuitos que las placas de una sola cara.
• Aplicaciones: Ampliamente utilizadas en electrónica de consumo, controles industriales y salpicaderos de automóviles, ofreciendo un buen equilibrio entre costo y complejidad.

PCB Rígidas Multicapa

• Descripción: Estas placas constan de tres o más capas conductoras de cobre, apiladas y separadas por material aislante (preimpregnado). Todas las capas están interconectadas a través de vías.
• Alta Complejidad: Ofrecen la mayor densidad de circuitos y permiten diseños muy complejos.
• Aplicaciones: Esenciales para electrónica avanzada como placas base, servidores, almacenamiento de datos y equipos de telecomunicaciones que requieren alto rendimiento y muchas interconexiones.

South-Electronic también ofrece personalización en materiales, acabados y reglas de diseño específicas. Esto asegura que los clientes obtengan una PCB rígida adaptada exactamente a las necesidades de su producto, ya sea para señales de alta frecuencia o condiciones ambientales adversas. Se centran en proporcionar soluciones de fabricación fiables y eficientes.

Tipo de PCB	Descripción	Ventajas	Aplicaciones Típicas
Una Sola Cara	Capa conductora en un lado.	Menor costo, fabricación sencilla.	Circuitos LED, fuentes de alimentación simples, calculadoras.
Doble Cara	Capas conductoras en ambos lados, conectadas por vías.	Mayor densidad de circuitos, mayor flexibilidad de enrutamiento.	Electrónica de consumo, controles industriales, impresoras.
Multicapa	Tres o más capas conductoras, apiladas.	Mayor densidad, enrutamiento complejo, EMI mejorado.	Computadoras, servidores, dispositivos médicos, aeroespacial.
Opciones de Material	FR-4, FR-4 de alta Tg, laminados especiales.	Adaptado para calor, frecuencia y ambiente.	Dispositivos de alta potencia, aplicaciones de RF.
Acabados Superficiales	ENIG, HASL, OSP.	Optimizado para soldabilidad, vida útil, costo.	Varía según la aplicación y los requisitos de ensamblaje.

Conclusión

Las PCB rígidas son fundamentales para la electrónica moderna, proporcionando plataformas estables y duraderas para innumerables dispositivos. Elegir el tipo correcto depende de tus necesidades específicas de complejidad, fiabilidad y costo.

---
