Introducción a los zócalos IC
Los zócalos para circuitos integrados (IC) son imprescindibles para cualquier entusiasta de la electrónica. Facilitan la conexión de chips IC a placas de circuito impreso (PCBs) y protegen los chips del daño por calor durante la soldadura. Además, permiten cambiar o actualizar componentes sin necesidad de soldar nada.
¿Qué es un zócalo IC?
Un zócalo IC es un dispositivo mecánico que mantiene un circuito integrado (IC) en su lugar, asegurando una buena conexión eléctrica con la PCB. En lugar de soldar el IC directamente a la placa, lo que puede dañar el IC, los zócalos proporcionan una barrera protectora. El IC se puede insertar y retirar sin soldadura.
¿Cuáles son los diferentes tipos de zócalos IC?

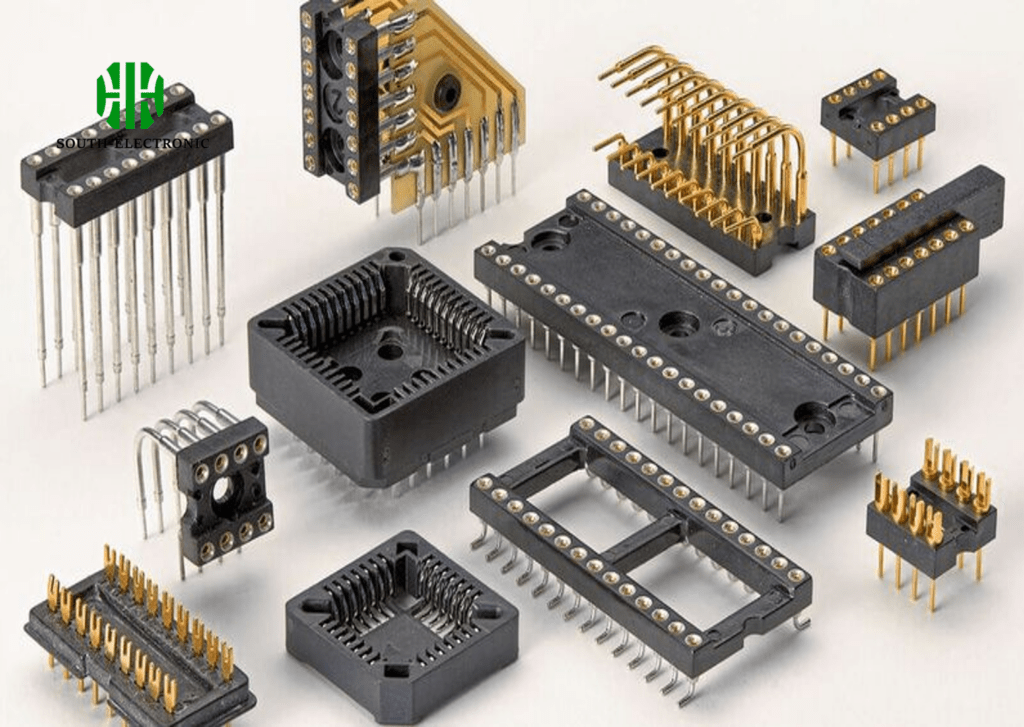

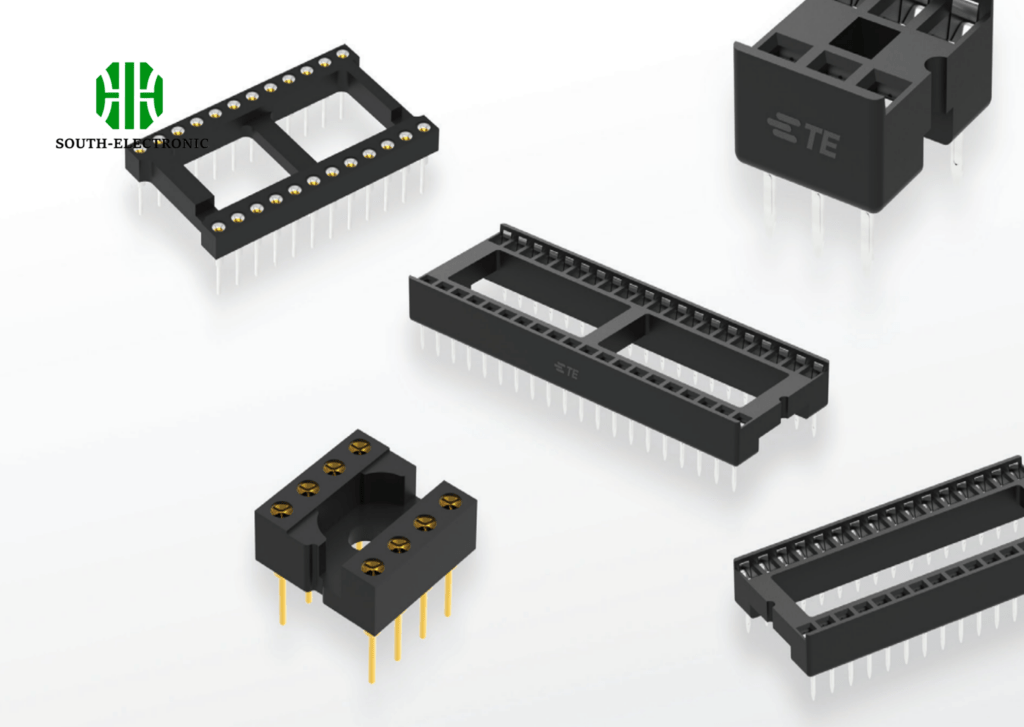

Zócalos Dual In-Line (DIL)
Los zócalos DIL son el tipo más común, con dos filas de pines espaciados uniformemente. Son populares porque son simples y confiables.
Zócalos de Fuerza de Inserción Cero (ZIF)
Los zócalos ZIF están diseñados para minimizar la fuerza requerida para insertar o retirar un IC, reduciendo el riesgo de dañar el IC o el zócalo. Se utilizan comúnmente en situaciones donde los ICs se cambian con frecuencia.
Zócalos de Presión y Montaje en Ángulo Recto
Los zócalos de presión no requieren soldadura y se utilizan a menudo en aplicaciones de alta fiabilidad. Los zócalos de montaje en ángulo recto, por otro lado, permiten una orientación diferente de la PCB, proporcionando flexibilidad en el diseño.
Comparación de tipos de zócalos IC
| Tipo de Zócalo | Características | Usos Comunes |
|---|---|---|
| DIL | Configuración de doble fila, simple y confiable | Electrónica de propósito general |
| ZIF | Baja fuerza de inserción, cambios frecuentes de IC | Prototipos, pruebas |
| Presión | No requiere soldadura, alta fiabilidad | Aplicaciones automotrices, industriales |
| Montaje en Ángulo Recto | Diseño que ahorra espacio, orientación diferente | Dispositivos compactos, diseños especializados |
Beneficios de usar zócalos IC
Los zócalos IC ofrecen varias ventajas clave:
- Protección contra daños por calor: Los zócalos evitan la soldadura directa a los ICs, que pueden ser sensibles al calor.
- Facilidad de reemplazo: Los ICs dañados se pueden reemplazar fácilmente, ahorrando tiempo y reduciendo el riesgo de dañar la PCB.
- Versatilidad: Ideales para prototipos y pruebas, permitiendo cambios y ajustes rápidos.
Aplicaciones de los zócalos IC
Los zócalos IC se utilizan en una amplia gama de aplicaciones, desde electrónica de consumo hasta maquinaria industrial. Son particularmente útiles en dispositivos que pueden requerir mantenimiento o actualizaciones regulares.
Aplicaciones Comunes
- Electrónica de Consumo: Televisores, radios y otros dispositivos domésticos.
- Computadoras y Servidores: Para CPUs y módulos de memoria.
- Sistemas de Control Industrial: Donde la durabilidad y la fiabilidad son críticas.
Principales fabricantes de zócalos IC
Varios fabricantes son reconocidos por sus zócalos IC de calidad. Aquí algunos destacados:
- Mill-Max: Conocido por sus zócalos de precisión mecanizada.
- TE Connectivity: Ofrece una amplia gama de componentes electrónicos, incluidos zócalos IC.
- Advanced Interconnections: Especializado en soluciones de zócalos personalizadas.
Principales fabricantes de zócalos IC y sus especialidades
| Fabricante | Especialización |
|---|---|
| Mill-Max | Zócalos de precisión mecanizada |
| TE Connectivity | Amplia gama de componentes electrónicos |
| Advanced Interconnections | Soluciones de zócalos personalizadas |
Elegir el zócalo IC adecuado
Seleccionar el zócalo IC adecuado implica considerar factores como el número de pines, los requisitos térmicos del IC y la durabilidad mecánica necesaria para la aplicación. Es esencial combinar el tipo de zócalo con las necesidades específicas del proyecto para garantizar un rendimiento y longevidad óptimos.
El campo de los zócalos IC está en continua evolución, con innovaciones destinadas a mejorar la durabilidad, la facilidad de uso y la compatibilidad con nuevos tipos de ICs. Las tendencias futuras pueden incluir materiales más ecológicos, características avanzadas de gestión térmica y zócalos diseñados para ICs cada vez más miniaturizados.
