¿Qué es el retrotaladrado en PCB?

CONTENTS

¿Las reflexiones de señal arruinan el rendimiento de tu PCB de alta velocidad? ¿Tienes problemas de integridad? Descubre cómo el retrotaladrado resuelve los problemas de los stubs y rescata tus diseños.

El retrotaladrado elimina el cobre no utilizado "a través de los stubs[^1]" en PCB multicapa mediante taladrado de profundidad controlada desde el lado opuesto. Esto elimina las reflexiones de señal a altas frecuencias, lo que garantiza transmisiones más nítidas en aplicaciones como 5G y placas base para servidores.

¿Cómo funciona exactamente este proceso? ¿Afecta a la durabilidad de la placa? Analicemos los pasos críticos y los factores de fiabilidad que todo ingeniero debería evaluar.

¿Cómo se realiza el retrotaladrado de PCB?

¿Le frustra la distorsión de la señal de los ramales de vía? El retrotaladrado preciso de los orificios de la PCB requiere métodos precisos para solucionar los desajustes de impedancia sin dañar las capas funcionales.

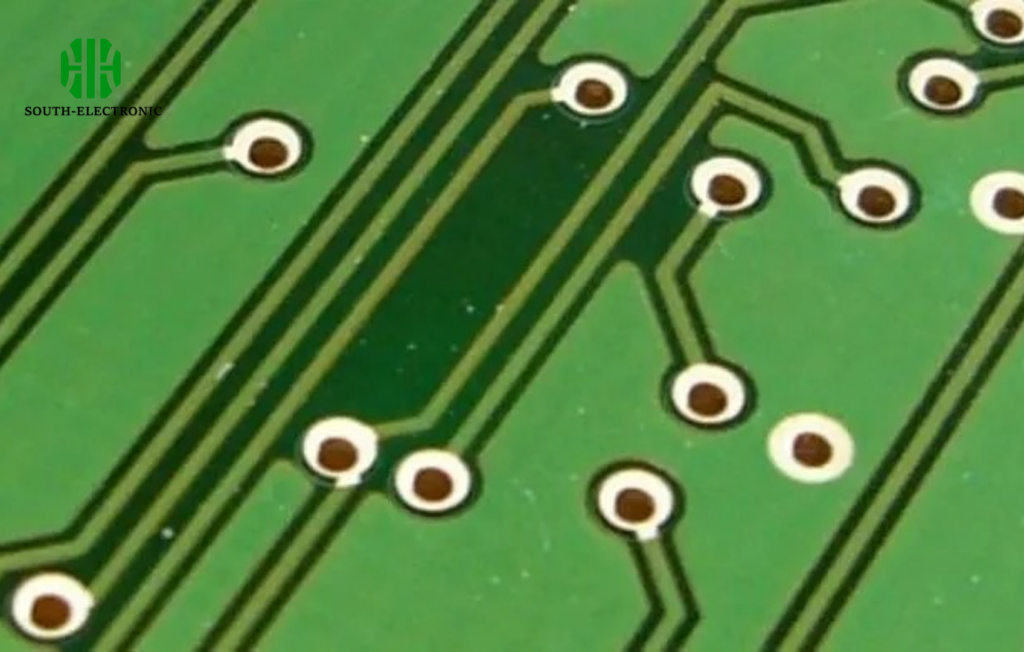

Los fabricantes utilizan una broca más grande que la del orificio original, perforando desde la parte posterior hasta una profundidad precalculada. Esto elimina el segmento de barril de cobre no funcional, a la vez que preserva las conexiones con las capas activas mediante un meticuloso control de profundidad.

Precisión en el proceso de perforación inversa

Tres factores determinan el éxito:

  1. Cálculo de profundidad – Basado en los requisitos de la capa de señal
  2. Precisión de registro – Tolerancia de alineación de ±25 μm
  3. Estabilidad de la broca – Control de vibraciones durante la operación
Parámetros Impacto Método de control
Diámetro de la broca Debe eliminar los residuos de cobre 0,15 mm > agujero original
Velocidad de la broca Evita el desgarro del material 150-300 krpm con ciclos de perforación
Tolerancia de profundidad Evita daños en la capa ±50 μm mediante control de profundidad escalonada

El proceso de retroperforación comienza con el análisis de señales para identificar los restos problemáticos. El registro de rayos X alinea los objetivos de perforación antes de que las máquinas CNC ejecuten el taladrado con control de profundidad. El microseccionamiento posterior al proceso valida la extracción de los restos: inspeccionamos cada 10 placas para verificar que no queden residuos de cobre en las rutas de RF críticas.


¿El retroperforado afecta la fiabilidad de las PCB?

¿Le preocupa que perforar agujeros en la PCB debilite sus placas? Analicemos los riesgos reales de fallo frente a los mitos sobre el rendimiento.

Un retroperforado realizado correctamente mantiene la integridad de la PCB. Posibles problemas, como la reducción de la resistencia mecánica, solo ocurren con un control de profundidad incorrecto o un retrabajo excesivo, no con los procesos estándar de retroperforación de chapa metálica.

Verificaciones de Confiabilidad que Realizamos

Rigurosas pruebas refutan las preocupaciones sobre durabilidad:

  • Estrés Térmico – Simulaciones de reflujo de soldadura 3x
  • Pruebas de Vibración – Escaneos de Resonancia de 15G
  • Pruebas de Tracción – Comparación de la resistencia antes y después de la perforación
Modo de Fallo Nivel de Riesgo Mitigación
Delaminación Bajo (±75 μm
Gestión de residuos Precede a los cortocircuitos Procesos de limpieza manual

Exigimos a los proveedores que demuestren sistemas automatizados de calibración de profundidad. Los mejores realizan escaneos de impedancia en cupones de prueba de cada panel. Evite que los talleres utilicen parámetros de perforación universales; cada diseño requiere cálculos personalizados. Solicite siempre microsecciones utilizando la numeración secuencial que coincida con su orden de trabajo.

Conclusión

El retrotaladrado elimina los stubs que distorsionan la señal sin comprometer la fiabilidad si se realiza correctamente. Elija proveedores que validen cada paso con datos cuantificables.

[^1]: Aprenda sobre los stubs de vía y su papel en la integridad de la señal para mejorar sus diseños de PCB.
[^2]: Explore cómo las reflexiones de señal pueden afectar sus diseños y aprenda estrategias para mitigarlas.
[^3]: Descubra la importancia del control de profundidad para garantizar el éxito de los procesos de retrotaladrado.
[^4]: Descubra cómo el retrotaladrado afecta la resistencia mecánica y qué debe tener en cuenta durante el proceso.
[^5]: Comprender los ciclos térmicos es clave para garantizar la fiabilidad de las PCB en diversos entornos. [^6]: La prueba TDR es esencial para verificar la extracción de trozos sueltos; conozca cómo garantiza la calidad en la producción de PCB.
