¿Alguna vez te has preguntado cómo fluye la electricidad de manera perfecta a través de tu smartphone? El PCB de lámina de cobre lo hace posible. Estas delgadas capas de cobre forman las vías conductoras que alimentan cada circuito. Pero, ¿qué sucede cuando este componente crítico falla? Descubramos su papel.
El PCB de lámina de cobre[^1] utiliza una capa delgada de cobre laminada sobre un material aislante para crear conexiones eléctricas. Determina la capacidad de corriente[^2], la gestión térmica[^3] y la integridad de la señal. Los grosores comunes van desde 0,5 oz/pie cuadrado (17 µm) hasta 2 oz/pie cuadrado (70 µm).
Entender la lámina de cobre es esencial para cualquier persona que diseñe o repare tarjetas de circuito. A continuación, exploraremos los tipos, los compromisos de grosor, los defectos de fabricación y las pruebas de calidad para optimizar sus proyectos de PCB.
¿Qué es el PCB de lámina de cobre y cómo funciona en circuitos electrónicos?
La lámina de cobre forma caminos conductores grabados a partir de un laminado con cobre. Estas trazas conectan componentes mientras que la base aislante evita cortocircuitos. El grosor de la lámina controla la capacidad de corriente y la disipación de calor.
)
Cómo la lámina de cobre permite la funcionalidad del circuito
La lámina de cobre sirve tres funciones principales:
-
Vías eléctricas
- Transporta señales entre IC, resistores y condensadores
- Los folios más gruesos manejan corrientes más altas sin sobrecalentarse
-
Gestión térmica
- Distribuye el calor de componentes como procesadores
- Comparación de 2 oz de cobre vs 1 oz:
| Grosor (oz/pie cuadrado) | Corriente máxima (aumento de 10°C) | Resistencia térmica |
|---|---|---|
| 1 | 3,5 A | 0,5°C/W |
| 2 | 6,8 A | 0,2°C/W |
- Soporte mecánico
- Refuerza la estructura de la PCB
- Evita la deformación durante la soldadura
Los diseñadores eligen el grosor en función de las demandas de corriente y las limitaciones de espacio. Los folios delgados (0,5 oz) funcionan para dispositivos de baja potencia, mientras que los suministros de energía necesitan 2-4 oz de cobre.

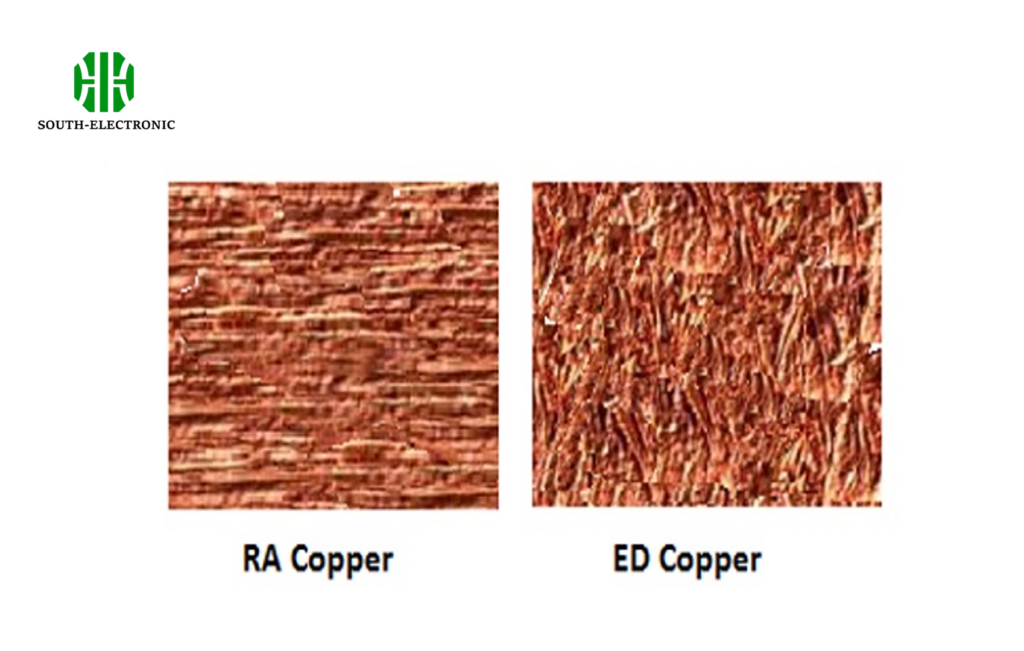

¿Cuáles son las principales diferencias entre la lámina de cobre enrollada y electrodepositeda?
Piensa en los métodos de fabricación del cobre como forjar vs fundir. La técnica de producción cambia drásticamente las propiedades del material.
El cobre enrollado[^4] se somete a compresión mecánica, creando estructuras de grano uniformes. El cobre electrodepositedo (ED)[^5] utiliza electrolisis, lo que resulta en un crecimiento cristalino vertical. Los folios enrollados excelentes en flexibilidad; el cobre ED domina las aplicaciones sensibles al costo.
)
Elección entre cobre enrollado y electrodepositedo
Cuatro factores críticos diferencian estos tipos de cobre:
1. Estructura de grano
- Enrollado: Granos en capas → Mejor tolerancia a la flexión
- ED: Granos columnares → Propensos a agrietarse cuando se flexionan
2. Rugosidad de la superficie
- Enrollado: Superficie más suave (Ra 1,0-2,0 µm)
- ED: Textura más áspera (Ra 3,0-5,0 µm) → Mejor adhesión
| 3. Comparación de costos | Tipo | Costo relativo | Velocidad de producción |
|---|---|---|---|
| Enrollado | 2x | Lento | |
| Electrodeposited | 1x | Rápido |
4. Coincidencias de aplicación
- Enrollado: Circuitos flexibles, aerospacial
- ED: Tableros rígidos, electrónica de consumo
La mayoría de las PCB utilizan cobre ED debido a los menores costos, pero los sistemas de alta confiabilidad necesitan la durabilidad del cobre enrollado.

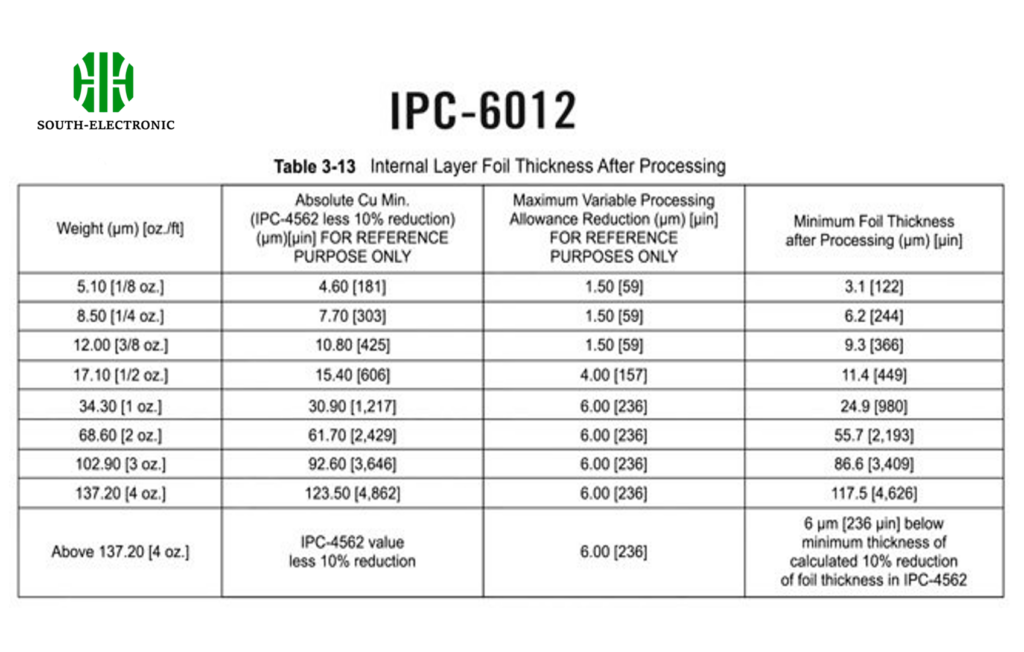

¿Cómo afecta el grosor de la lámina de cobre el rendimiento y el costo de la PCB?
Imagina tuberías de agua – las tuberías estrechas limitan el flujo, mientras que las tuberías más anchas cuestan más. El grosor del cobre sigue una lógica similar.
Los folios más gruesos manejan corrientes más altas, pero aumentan los costos de material. 1 oz de cobre (35 µm) equilibra el costo y el rendimiento para la mayoría de los usos. Doblar el grosor (2 oz) cuadruplica el peso del cobre, lo que aumenta los costos de la PCB en un 30-50%.
)
Equilibrio de compensaciones de grosor
Tres consideraciones críticas al seleccionar el peso del cobre:
1. Requisitos de corriente
- Fórmula: Grosor requerido (oz) = (Corriente en amperios)/3,5
2. Efectos térmicos
- El cobre delgado se sobrecalienta → fallas en las uniones de soldadura
- Ejemplo de simulación térmica:
| Grosor | Aumento de temperatura @ 5A |
|---|---|
| 0,5 oz | 68°C |
| 1 oz | 32°C |
| 2 oz | 14°C |
3. Límites de fabricación
- Las trazas finas necesitan cobre delgado:
- 0,5 oz: líneas de 3 mil
- 2 oz: mínimo de 8 mil
Usa cobre más delgado para líneas de señal, más grueso para planos de energía. Verifica siempre con las capacidades del fabricante de PCB.
Fabricación y cómo solucionarlos
Incluso Superman tiene kriptón. Los problemas de la lámina de cobre pueden debilitar las tarjetas si no se abordan.
Los defectos comunes incluyen picaduras, grabado excesivo y falla de adhesión. El 70% de las fallas relacionadas con el cobre se remontan a la contaminación durante la fabricación. La limpieza y el control de proceso adecuados evitan la mayoría de los problemas.
)
Solución de problemas de lámina de cobre
Soluciona estos desafíos de fabricación frecuentes:
1. Delaminación durante la soldadura
- Causa: Absorción de humedad
- Solución: Hornea las PCB a 120°C durante 4 horas antes del ensamblaje
2. Grabado desigual
- Causa: Temperatura de grabado incorrecta
- Solución: Mantén el FeCl3 a 45-50°C
3. Picadura de cobre[^7]
- Causa raíz: Laminado contaminado
- Prevención: Manejo en sala limpia de clase 6 de ISO
4. Efecto de piel en tableros de alta frecuencia
- Mitigación: Usa cobre enrollado con superficie suave
La inspección óptica automática (AOI) regular detecta el 95% de los defectos del cobre antes del ensamblaje.
¿Cómo probar y garantizar la calidad de la lámina de cobre en la producción de PCB?
¿Confiarías en un puente sin pruebas de estrés? El cobre de la PCB requiere controles de calidad rigurosos.
Las pruebas clave miden el grosor, la resistencia a la tracción y la conductividad. La fluorescencia de rayos X (XRF) verifica el peso del cobre dentro de ±10%. Las pruebas de tracción requieren una fuerza de 1,4 N/mm para una adhesión fiable.
)
Implementación de control de calidad de lámina de cobre
Cuatro pasos esenciales de control de calidad:
-
- Método: Microscopía de sección transversal
- Tolerancia: ±10% del valor nominal
-
Pruebas de adhesión
- Estándar: IPC-TM-650 2.4.8
- Criterios de aprobación: ≥1,4 N/mm
-
Comprobación de conductividad
- Requisito: 5,8×10⁷ S/m (estándar de cobre puro)
-
Rugosidad de la superficie
- Rango aceptable: 1,5-5,0 µm (depende de la aplicación)
Reserva al menos el 5% del tiempo de producción para los pasos de control de calidad del cobre. Implementa el control de proceso estadístico (SPC) para la mejora continua.
Conclusión
La selección de la lámina de cobre de la PCB afecta el rendimiento, el costo y la confiabilidad. Coincide con el tipo y el grosor del cobre con sus necesidades eléctricas mientras se implementan controles de calidad rigurosos. Las elecciones inteligentes evitan fallas y garantizan la longevidad del circuito.
