Las fallas de energía debilitan la electrónica, los sistemas solares se silencian y las máquinas industriales se congelan, todo causado por una mala conversión de energía de CA. El héroe invisible que resuelve estas crisis! La potente máquina silenciosa llamada tarjeta de circuito del inversor[^1].
Una tarjeta de circuito del inversor convierte la energía de CC (como baterías) en electricidad de CA estable utilizando transistores, transformadores y conmutadores de alta frecuencia. Permite sistemas de energía renovable, suministros de energía ininterrumpidos y operaciones industriales de precisión.
)
Desglosemos cómo esta tabla poco pretenciosa logra la alquimia de la energía, desde sus componentes críticos hasta aplicaciones en el mundo real. Descubrirás por qué los ingenieros lo llaman el "cambiahaz de la electricidad".

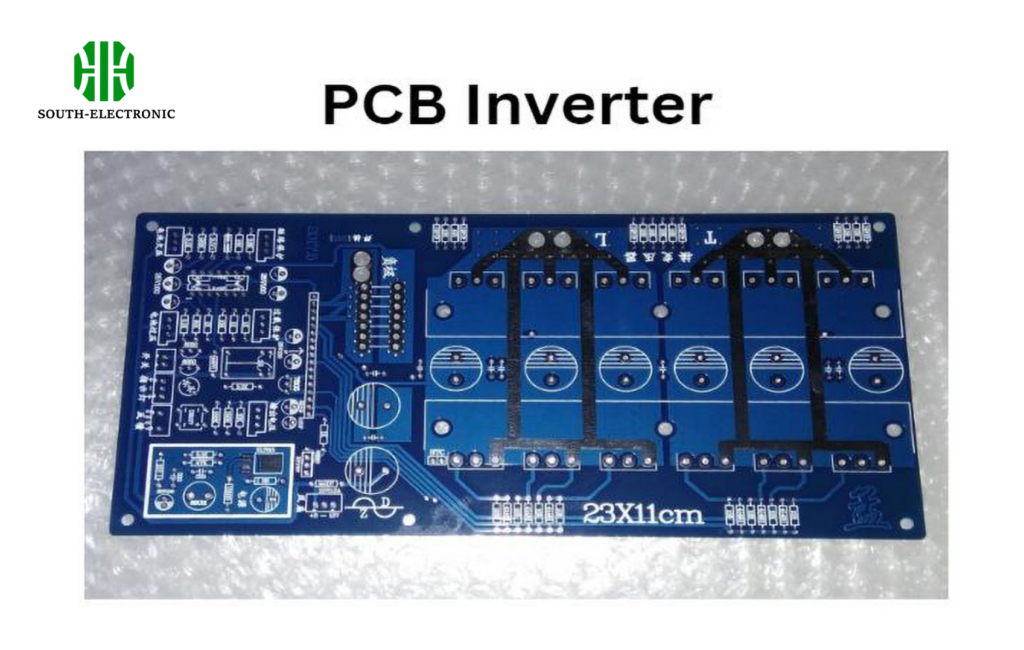

Componentes principales de una tarjeta de circuito del inversor
¿Alguna vez te has preguntado por qué algunos inversores fallan durante las picos de voltaje mientras que otros prosperan? La respuesta se encuentra en 4 componentes no negociables que forman el ADN de la tarjeta.
Los componentes principales son transistores de potencia[^2] (IGBT / MOSFET), transformadores, condensadores y controladores PWM[^3], que trabajan juntos para regular y convertir la electricidad con precisión de milisegundos.
)
La orquesta de hardware
Aquí está cómo cada componente contribuye a la conversión de energía:
| Componente | Rol | Impacto de falla | Tipos comunes |
|---|---|---|---|
| Transistores de potencia | Conmutación de CC de alta velocidad | Sobrecalentamiento / Tarjeta quemada | IGBT, MOSFET, GaN |
| Transformadores | Aumento / reducción de voltaje | Conversión ineficiente | Toroidal, Laminado |
| Condensadores de filtro | Onda de salida de forma de onda suave | Distorsión de la señal | Electrolytic, Cerámico |
| Controlador PWM | Control de temporización de conmutación | Inestabilidad de frecuencia | Basado en microcontrolador |
Una vez depuré un inversor solar que seguía friendo transistores, el culpable fue los disipadores de calor de tamaño inferior que causaban una carrera térmica. Esta pesadilla nos enseña: La calidad del componente determina la vida útil del sistema. Las tarjetas modernas ahora utilizan transistores GaN que manejan conmutaciones de 100kHz + con una eficiencia del 98%, en comparación con los tradicionales MOSFET de 70kHz.

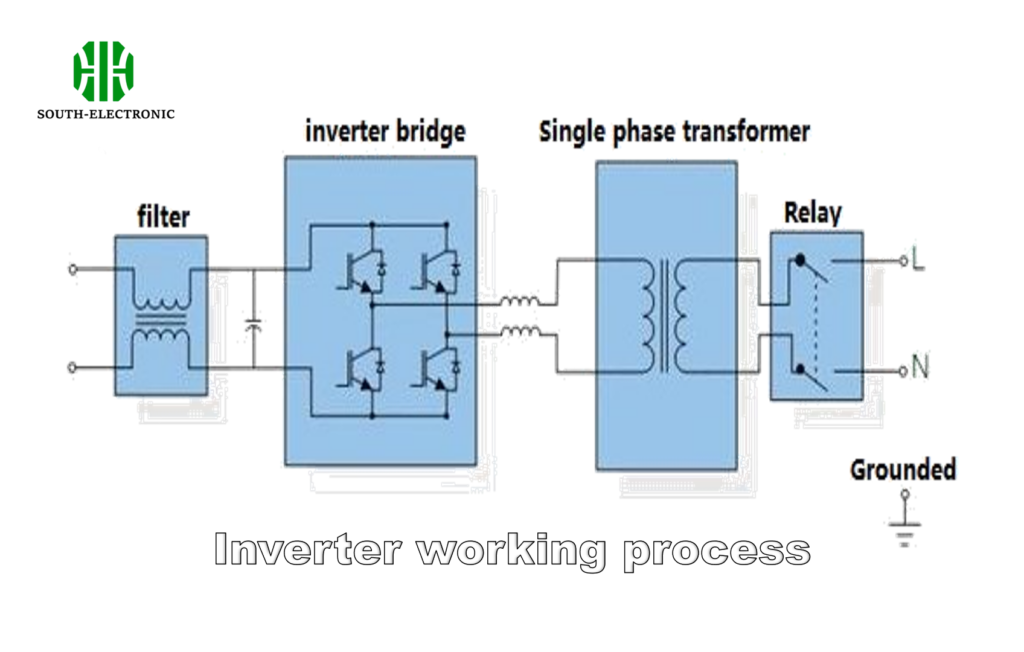

Cómo funcionan las tarjetas de circuito del inversor
¿Qué pasa si tu "conversor de CC a CA" crea electricidad caótica que daña los dispositivos? Dominar la frecuencia de conmutación y el control de la forma de onda separa las tarjetas de grado profesional de los falsificados baratos.
Las tarjetas del inversor conmutan rápidamente la corriente de CC utilizando transistores controlados por señales de PWM, creando ondas de CA escalonadas refinadas por filtros en ondas de seno suaves que coinciden con los estándares de la red.
)
La física de la conmutación
1️⃣ Etapa de conmutación de CC
Los IGBT conmutan 3,000-20,000 veces/segundo, creando CC pulsada. Las frecuencias más altas permiten transformadores más pequeños pero aumentan el calor.
2️⃣ Transformación de voltaje
La CC pulsada entra en transformadores de núcleo laminado / ferrita para el ajuste de voltaje. 12V CC → 170V pico CA es típico para inversores domésticos.
3️⃣ Formación de onda
Los filtros LC convierten ondas escalonadas / cuadradas en ondas de seno puro. Distorsión armónica total (THD)[^4] por debajo del 3% es obligatorio para equipos médicos / sensibles.
4️⃣ Regulación de retroalimentación
Los sensores de corriente y los MCU ajustan los ciclos de trabajo de PWM en tiempo real. Sin esto, una caída de carga del 10% podría derretir la circuitería de tu microondas.

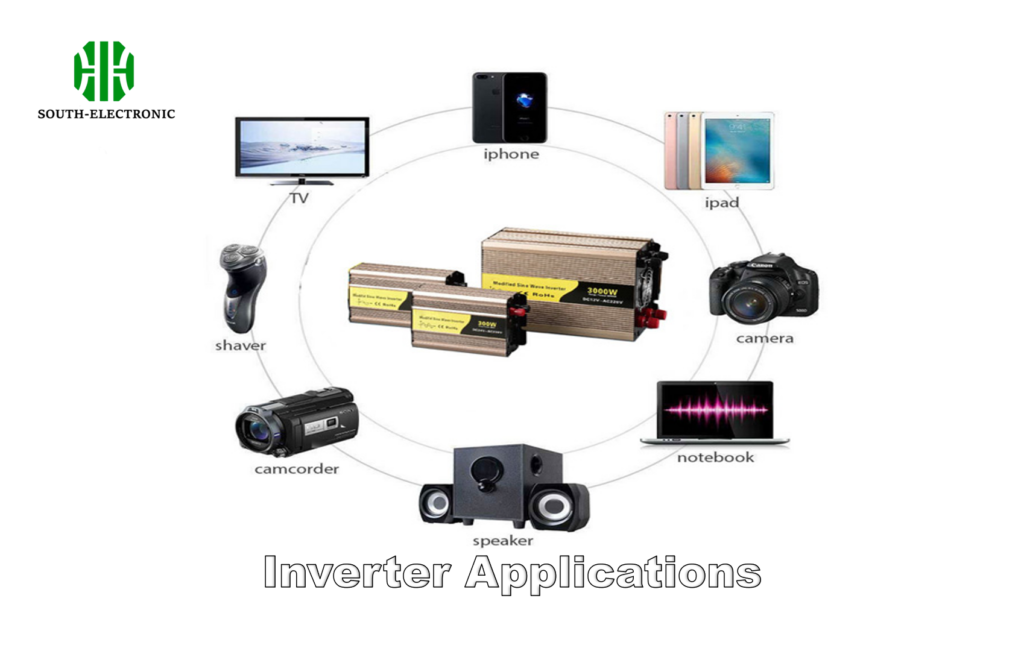

Aplicaciones clave de las tarjetas de circuito del inversor
¿Por qué pagar $5,000+ por inversores industriales cuando existen modelos de $50? Las demandas de la aplicación dictan la complejidad de la tarjeta, aquí es donde la ingeniería se encuentra con las necesidades del mundo real.
Las aplicaciones principales incluyen sistemas de energía solar / eólica (60% de participación de mercado), accionamientos de motor industrial (VFD), copias de seguridad de UPS y estaciones de carga de vehículos eléctricos que requieren un control de voltaje / frecuencia preciso.
)
Soluciones sectoriales
| Industria | Requisito | Características de la tarjeta |
|---|---|---|
| Energía renovable | Seguimiento del punto de máximo poder[^5] | Controladores DSP avanzados |
| Centros de datos | Tiempo de transferencia cero | Topología de doble conversión |
| Vehículos eléctricos | Carga bidireccional | Semiconductores SiC |
| HVAC | Control de velocidad variable | Accionamientos vectoriales sin sensor |
Durante una instalación de UPS en un hospital, usamos inversores con una eficiencia del 90%), tipo de onda (seno puro) y características de protección (sobrecarga / cortocircuito).**
)

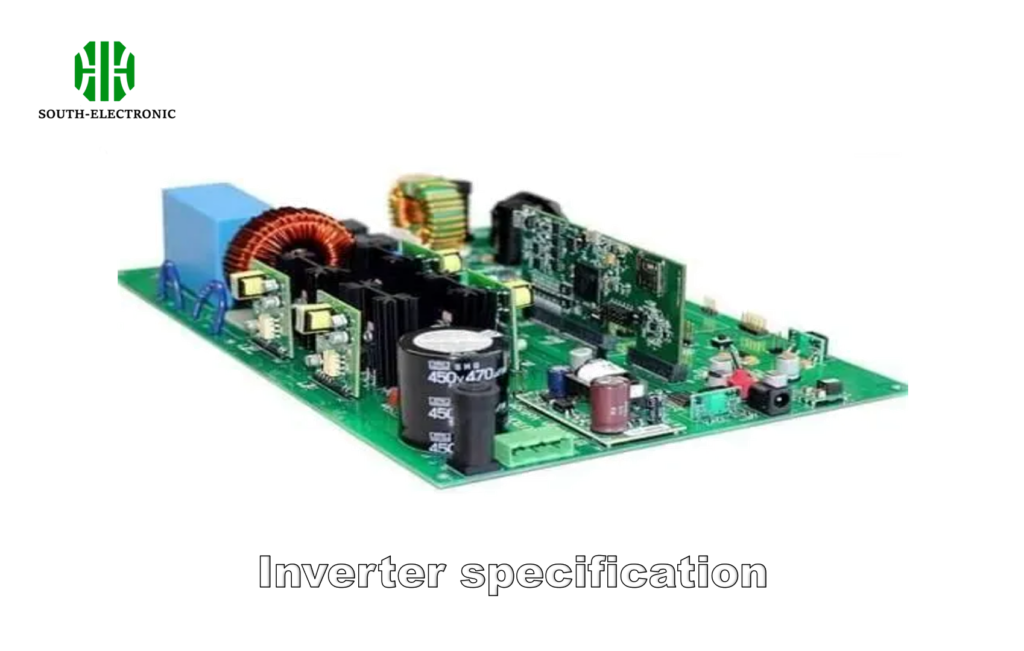

La lista de verificación de ingeniería
-
Compatibilidad de voltaje
- Entradas de CC de 12V / 24V / 48V para automóviles vs 200-800V en industriales
- Diseños de entrada amplia (90-305VAC) para redes inestables
-
Curvas de eficiencia
- Pico 95% a 50-70% de carga
- Evitar tarjetas que caen por debajo del 80% a carga completa
-
Jerarquía de protección
- Capa 1: Fusibles / Interruptores de circuito
- Capa 2: Limitación de corriente digital
- Capa 3: Apagado térmico
-
Marcas de certificación
- UL 1741 para sistemas de conexión a la red
- Impermeabilización IP65 para uso al aire libre
-
Necesidades de interfaz
- RS485 / Modbus para automatización industrial
- Monitoreo WiFi en hogares inteligentes
Conclusión
Las tarjetas de circuito del inversor transforman la energía de CC cruda en energía de CA de precisión, los silenciosos habilitadores de la energía renovable, la automatización industrial y las copias de seguridad de energía críticas. Elige con especificaciones que coincidan con tu realidad operativa.
