¿Qué es la Marca Fiduciaria de PCB?

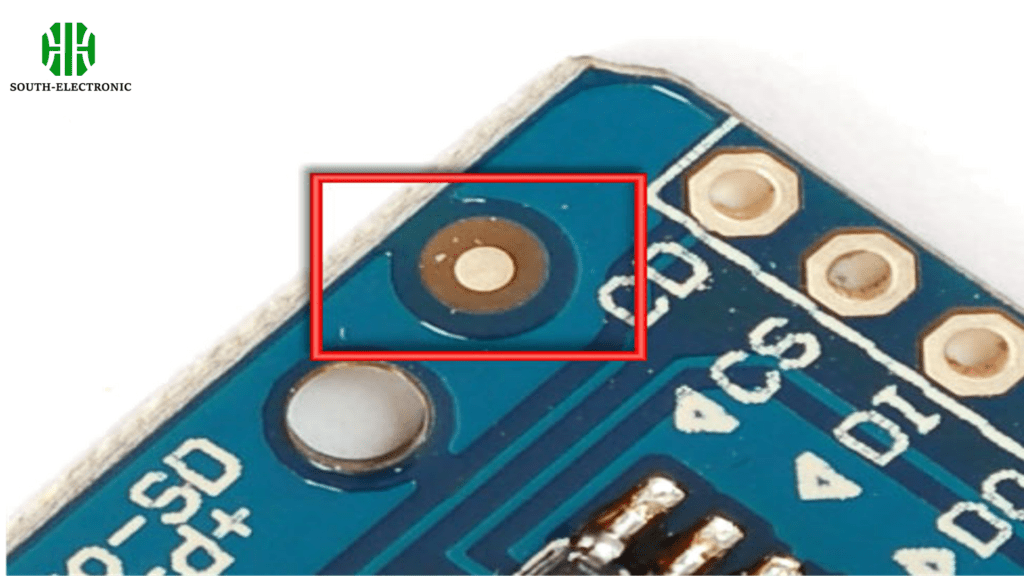

Las marcas fiduciarias son puntos de referencia colocados específicamente en un PCB, utilizados principalmente por máquinas de ensamblaje automáticas para asegurar la colocación precisa de los componentes. Estas marcas son esenciales para minimizar errores en el proceso de ensamblaje, particularmente en entornos de fabricación de alta densidad o alta precisión.
¿Cuáles son los tipos de Marcas Fiduciarias de PCB?
Las marcas fiduciarias en los PCBs (Circuitos Impresos) son puntos de referencia utilizados para asegurar una alineación precisa durante la fabricación. Hay principalmente tres tipos:

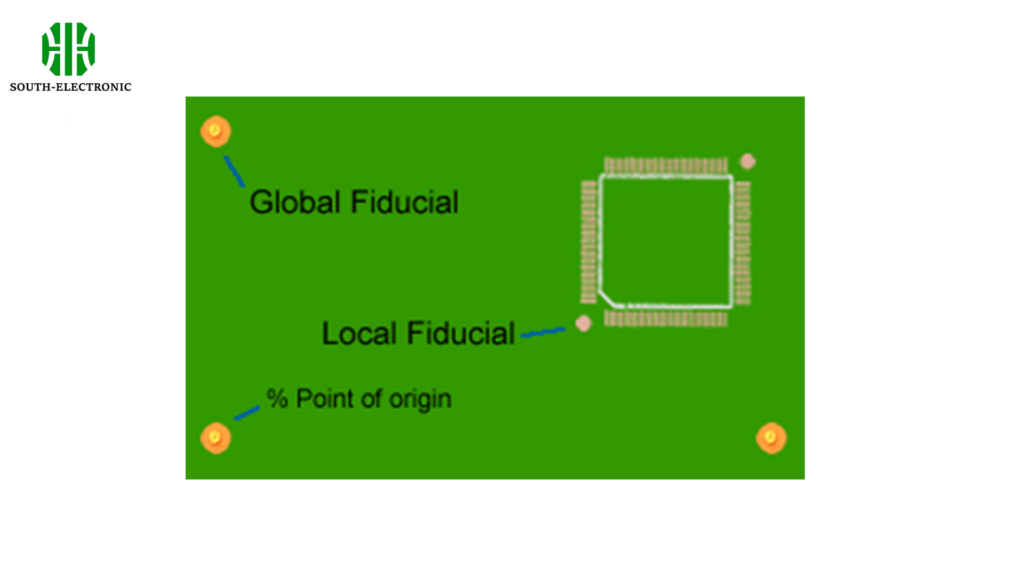

- Fiduciales Globales: Estas marcas ayudan a posicionar la placa misma dentro de la máquina de ensamblaje o soldadura. Típicamente se colocan en las esquinas del PCB.
- Fiduciales Locales: Se utilizan para alinear componentes específicos en el PCB, especialmente aquellos que requieren alta precisión como los BGAs (Ball Grid Arrays). Se ubican cerca de los componentes a los que hacen referencia.
- Fiduciales de Panel: Cuando los PCBs se fabrican en paneles que contienen múltiples placas, estas marcas ayudan a alinear todo el panel en el equipo de ensamblaje. Se colocan en los bordes del panel, fuera de las placas individuales.
¿Cuáles son los tamaños y formas estándar para las marcas fiduciarias de PCB?

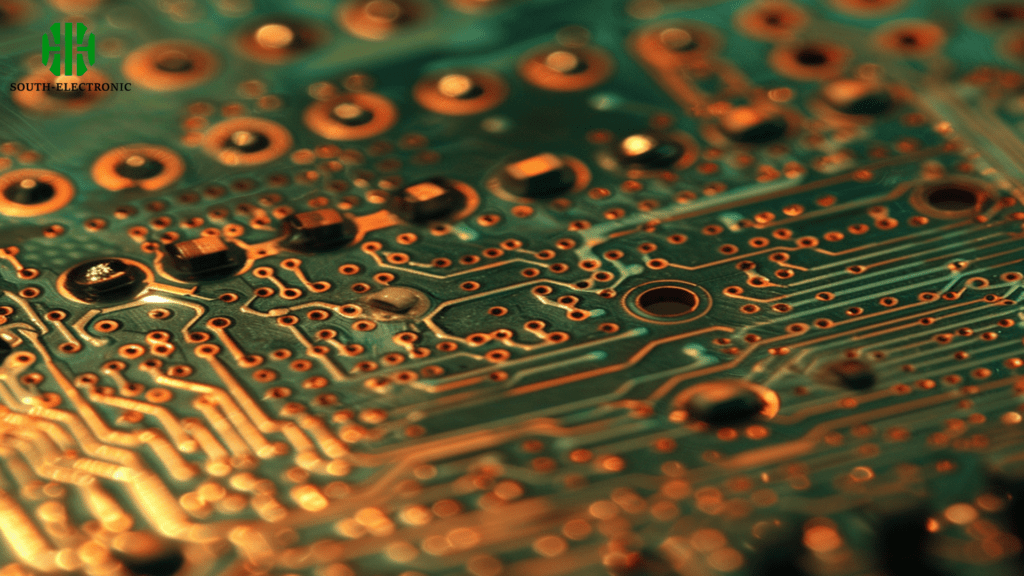

| Forma | Tamaño (Diámetro) | Usos Comunes |
| Circular | 1mm | Utilizado en dispositivos de alta precisión para la alineación de componentes |
| Circular | 2mm | Tamaño estándar para la fabricación general de PCB |
| Cuadrado | 1mm x 1mm | Utilizado donde se necesita un reconocimiento geométrico más distinto |
| Oblongo | 2mm x 1mm | Preferido en PCBs con espacio limitado, asegurando mejor visibilidad |
Aunque los PCBs cuentan con varios agujeros perforados y patrones, estos pueden no ser ideales para fines de alineación. Sus tamaños, formas o posiciones inconsistentes pueden llevar a errores en la colocación de componentes. Las marcas fiduciarias en el mismo PCB no deben variar en tamaño en más de 25 micrones, asegurando alta precisión durante la fabricación. Además, estos agujeros o patrones podrían estar oscurecidos por la máscara de soldadura o la serigrafía, complicando su detección.
¿Cuáles son los problemas comunes con las marcas fiduciarias?

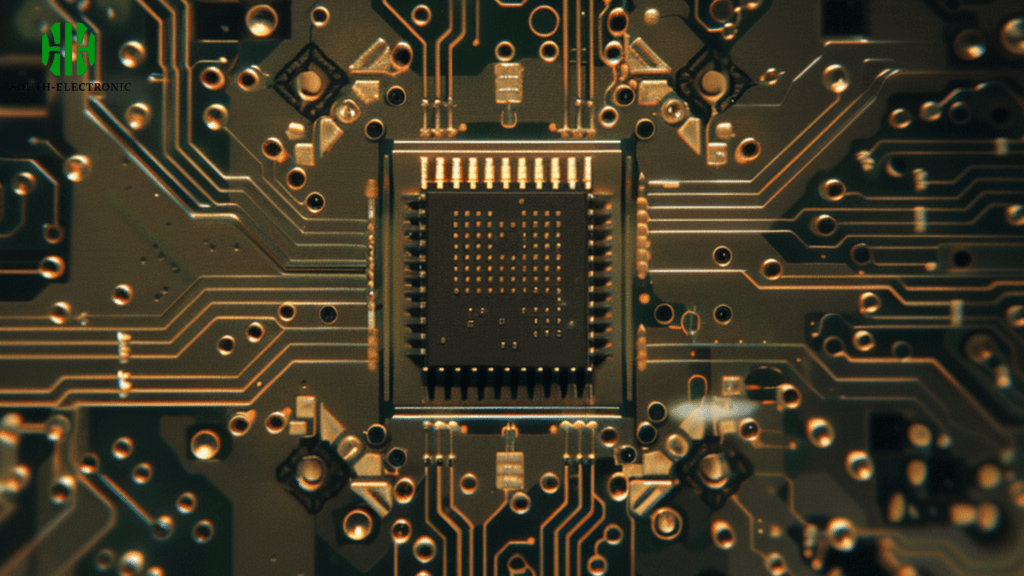

| Problema | Síntomas | Causas | Soluciones |
| Mala visibilidad | Desalineación | Desalineación | Aumentar tamaño |
| Desplazamiento | Cambio de componente | Colocación incorrecta | Revisar diseño |
| Desgaste | Marcas desvanecidas | Daño físico | Usar materiales duraderos |
Aunque no todos los PCBs requieren marcas fiduciarias, su uso en ensamblajes de alta precisión o alta densidad es crítico. Implementar redundancia en las marcas fiduciarias puede mitigar el riesgo de interrupción del ensamblaje.
