Cuando su marcapasos falla durante una cirugía o su máquina de MRI se bloquea en medio de un escaneo, las vidas están en juego. Las PCB médicas alimentan dispositivos en los que apostamos nuestras vidas a diario, pero ¿qué las hace diferentes de las tarjetas de circuito regulares?
Las PCB médicas son tarjetas de circuito impreso especializadas diseñadas para aplicaciones de atención médica. Priorizan la confiabilidad, la precisión y el cumplimiento de estrictas normas de seguridad médica para garantizar una operación sin errores en equipos de cuidados críticos como desfibriladores y monitores de pacientes.
Las apuestas en la electrónica médica superan con creces los requisitos de los dispositivos de consumo. A medida que analizamos cuatro aspectos clave de las PCB médicas, descubrirá por qué la tarjeta de circuito de su smartphone nunca podría alimentar un ventilador de ICU y qué hace que la electrónica de grado médico sea única y exigente.

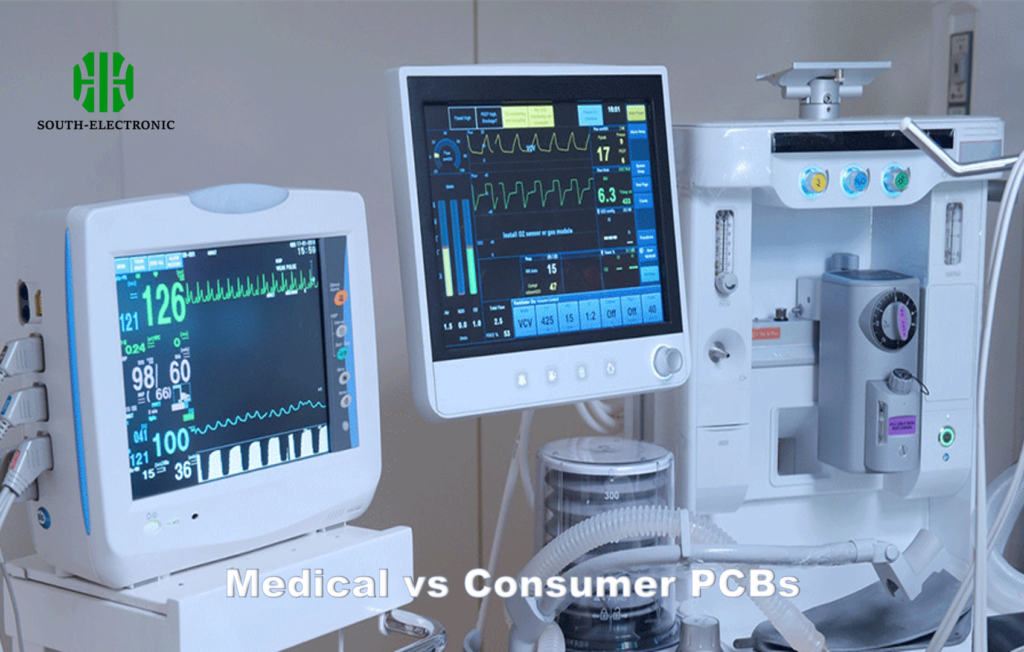

¿Cómo difieren las PCB médicas de las PCB industriales/consumidoras?
Un solo fallo de condensador apagó su TV. El mismo fallo de componente en una bomba de infusión podría matar a alguien. Las PCB médicas enfrentan demandas operativas únicas que la electrónica de consumo nunca enfrenta.
Las PCB médicas [^1] requieren confiabilidad de grado militar [^2], compatibilidad con la esterilización [^3] y sistemas de redundancia de seguridad ausentes en las tarjetas comerciales. Pasan por 10 veces más ciclos de prueba rigurosos mientras mantienen la precisión en entornos clínicos hostiles.
)
Tres diferenciadores críticos
-
Consecuencias del fallo
Los defectos de la PCB de consumo causan inconvenientes. Los errores de la PCB médica crean riesgos que ponen en peligro la vida:Aplicación Impacto del consumidor Impacto médico Fallo del componente Reinicio del dispositivo Muerte del paciente Ruido de señal Chasquido de audio Falso diagnóstico Problemas de latencia Retraso en el video Desfibrilación retrasada -
Desafíos ambientales
Las PCB médicas soportan:- Esterilización química repetida
- Exposición a fluidos corporales
- Interferencia electrosquirúrgica
- Ciclos de temperatura extremos (-20°C a 50°C)
-
Requisitos de longevidad
Las PCB industriales duran 5-7 años. Las PCB médicas implantables como marcapasos deben funcionar sin fallos durante 10+ años sin mantenimiento físico.
¿Qué normas deben cumplir las PCB médicas? (IPC, ISO 13485, FDA)
¿Subiría a un avión sin certificación de la FAA? Las PCB médicas pasan controles de cumplimiento más estrictos que la electrónica de aviación antes de entrar en contacto con vidas humanas.
Las PCB médicas deben cumplir con los estándares [IPC-A-610 Clase 3] [^4], los sistemas de calidad [ISO 13485] [^5] y las regulaciones [FDA 21 CFR Parte 820] [^6]. Estos establecen protocolos de fabricación trazable, pruebas de biocompatibilidad y gestión de riesgos que superan los requisitos aeroespaciales.
)
La Trinidad del Cumplimiento Explicada
-
IPC-A-610 Clase 3
Define los criterios de aceptación para la electrónica de alta confiabilidad:Parámetro Clase 2 (Automotriz) Clase 3 (Médica) Espacio de soldadura 50% de cobertura de la pista 75% de cobertura de la pista Limpieza 1,56 μg/cm² NaCl 0,1 μg/cm² NaCl Pruebas Bases de muestra Inspección del 100% -
ISO 13485
Exige:- Trazabilidad completa de componentes
- Validación de esterilización
- Documentación de biocompatibilidad
- Vigilancia post-mercado
-
FDA 21 CFR Parte 820
Requiere:- Controles de diseño (DHF)
- Registro maestro del dispositivo (DMR)
- Planes de acción correctiva (CAPA)
- Calificación de instalación (IQ/OQ/PQ)
El incumplimiento conlleva riesgos de retiro de dispositivos que promedian $600M y cargos penales bajo la Ley FD&C Sección 301.
¿En qué aplicaciones médicas se confía más en PCB avanzadas?
Cuando los radiólogos detectaron el tumor de mi tío a tiempo, no solo estaban leyendo escaneos, sino que estaban interpretando datos de millones de sensores conectados a PCB. La medicina moderna literalmente funciona con tarjetas de circuito.
Las aplicaciones médicas de PCB de alta confiabilidad [^7] incluyen [imágenes diagnósticas] [^8] (CT/MRI), sistemas de monitoreo de pacientes, robots quirúrgicos y dispositivos implantables como neuroestimuladores. Estos utilizan PCB de alta densidad (HDI) con 20+ capas y microvías de 0,1 mm para la integridad de la señal.
)
Tecnologías médicas que dependen de PCB
-
Imágenes diagnósticas
- Escáneres de CT: PCB de 150kW que manejan 4000+ rebanadas simultáneas
- Máquinas de MRI: blindaje de RF para campos magnéticos de 3T
- Ultrasonido: tarjetas híbridas analógico/digitales
-
Sistemas de soporte vital
- Ventiladores: PCB de sensores de oxígeno redundantes
- Diálisis: tarjetas de control de fluidos
- ECMO: controladores de motores de bomba de sangre
-
Cirugía mínimamente invasiva
- Endoscopios: tarjetas de conducción de cámara y LED
- Robots quirúrgicos: PCB flexibles de especificación militar
- Sistemas de láser: tarjetas de gestión térmica
Las PCB avanzadas permitieron una reducción del 87% en los errores diagnósticos desde 2010, según estudios de JAMA.

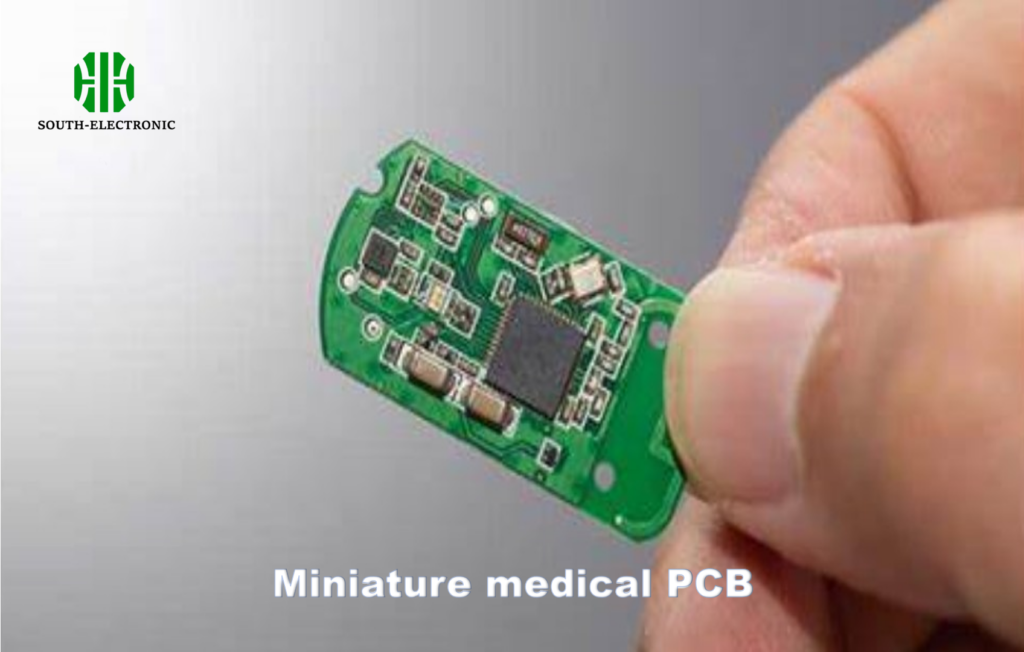

¿Por qué es crucial la miniaturización para las PCB médicas hoy en día?
El marcapasos en el pecho de mi vecino es más pequeño que una caja de cerillas, pero contiene 8 capas de PCB que monitorean 15 parámetros cardíacos. La miniaturización revoluciona la atención al paciente a través de procedimientos menos invasivos.
La miniaturización de PCB [^9] permite cápsulas de endoscopia tragables, monitores de glucosa subcutáneos y microchips de entrega de fármacos dirigidos. La reducción de componentes permite implantes un 60% más pequeños mientras se aumenta la funcionalidad a través de procesadores de inteligencia artificial integrados.
)
La Paradoja de la Reducción
-
Desafíos técnicos
- Gestión del calor en PCB de 0,4 mm
- Colocación de componentes 01005 (0,4×0,2 mm)
- Relleno de microvías (<50 μm agujeros)
- Integración de tarjetas flex-rígidas
-
Beneficios para el paciente
- 70% menos cicatrices quirúrgicas
- Duración de implante de hasta 15 años
- Análisis en tiempo real a través de aprendizaje automático integrado
-
Innovaciones en materiales
- Sustratos de polímero de cristal líquido (LCP)
- Dieléctricos de PTFE de baja pérdida
- Circuitos de magnesio bioabsorbibles
Las PCB miniaturizadas redujeron la estancia hospitalaria promedio en 3,2 días (CDC 2023), ahorrando $12 mil millones anualmente en costos de atención médica en EE. UU.
Conclusión
Las PCB médicas forman la columna vertebral silenciosa de la atención médica moderna, combinando confiabilidad extrema con miniaturización de vanguardia para permitir tecnologías que salvan vidas, mientras se cumplen con los estándares de seguridad más altos de la humanidad.
