Qué es el Pad de PCB?
Un pad de PCB es una área metálica en la superficie de una tarjeta de circuito impreso (PCB) donde se sueldan los terminales de los componentes para crear conexiones eléctricas. Los pads son importantes para crear uniones de soldadura confiables, proporcionar soporte mecánico y hacer conexiones eléctricas entre las trazas conductoras en la PCB y los componentes montados en la placa.
¿Cuántos tipos de pads de PCB hay?
Existen tres tipos principales de pads de PCB basados en los componentes y métodos de empaquetado: pads de paso a través, pads de montaje superficial y pad de BGA.

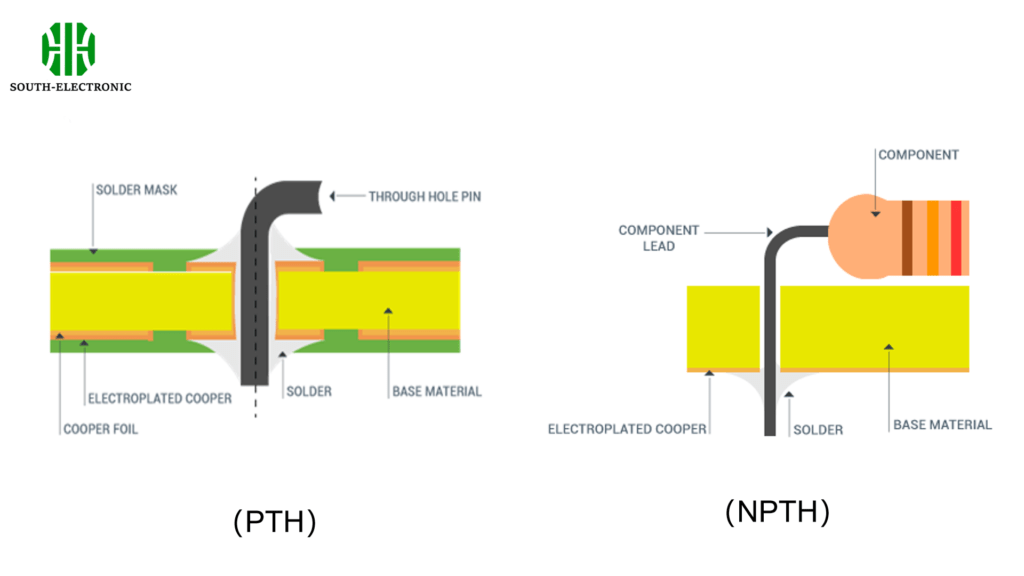

Pad de Paso a Través
Los pads para montar componentes de paso a través se llaman pads de paso a través. Las diferentes partes de un pad de vía se llaman a menudo el stack de pad e incluyen pad superior, pad inferior, pad interno, broca de taladro, donut, número de pin.
| forma de almohadilla | solicitud |
| Orificio pasante chapado (PTH) | El revestimiento de orificios se realiza mediante un proceso electrolítico y el revestimiento proporciona las conexiones eléctricas entre las diferentes capas de la placa de circuito. |
| Orificio pasante no chapado (NPTH) | Esta almohadilla se usa principalmente para placas individuales o estos orificios se usan para montar la PCB en una caja e instalar tornillos a través de estos orificios. |

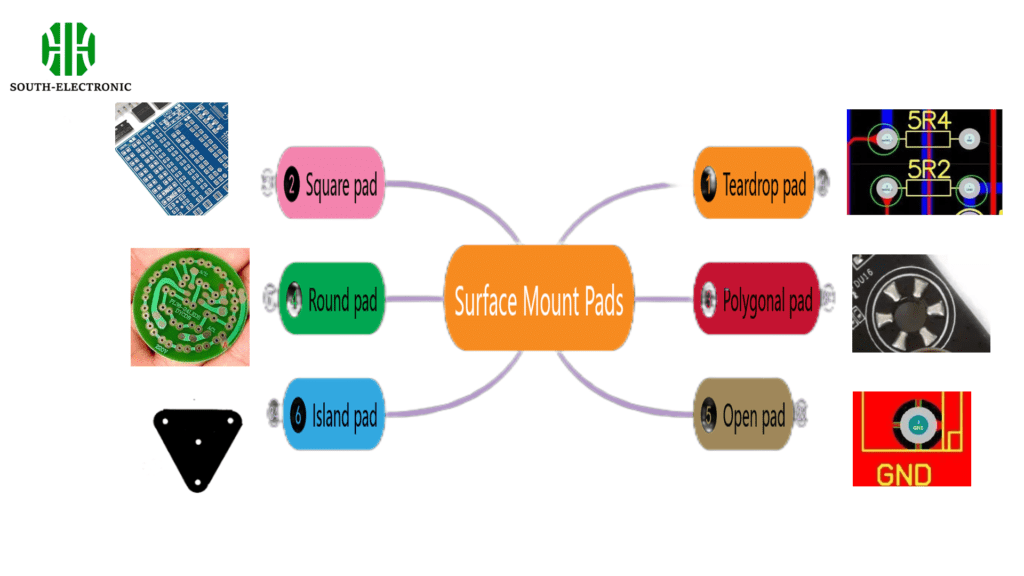

Pad de Montaje Superficial
Los pads de montaje superficial se utilizan en la tecnología de montaje superficial (SMT), donde los componentes se montan directamente sobre la superficie de la PCB sin agujeros de paso. Estos pads tienen las siguientes características: Pads mostrando el área de cobre. Esto puede ser un rectángulo, círculo, cuadrado u otra forma como un rectángulo.
| forma de almohadilla | solicitud |
| Almohadilla cuadrada | Los componentes de las placas de circuito impreso vienen en todas las formas y tamaños, y es fácil imprimir conductores. Con una PCB hecha a mano, puedes usar esta almohadilla. |
| Almohadilla redonda | Se utiliza ampliamente en tableros impresos de una y dos caras con componentes dispuestos regularmente. Si la densidad de la placa lo permite, las almohadillas pueden ser más grandes y no se caerán durante la soldadura. |
| Plataforma de isla | La conexión de pad a pad se vuelve una. Suele utilizarse para arreglos verticales irregulares. Estos pads se utilizan a menudo, por ejemplo, en grabadoras de audio. |
| Almohadilla en forma de lágrima | Cuando conectas las almohadillas, a menudo utilizas trazos para evitar que se despeguen. Desconectas los rastros de las almohadillas. Los pads se utilizan a menudo en circuitos de alta frecuencia. |
| Almohadilla poligonal | Diferenciar pastillas con diferentes diámetros exteriores y diferentes diámetros de orificio para facilitar el procesamiento y montaje. |
| Almohadilla redonda | Esta almohadilla tiene suficiente espacio para mejorar la resistencia al pelado y normalmente se usa en paquetes dobles en línea. |
| plataforma abierta | A menudo se utiliza para asegurarse de que el orificio de la almohadilla de soldadura manual no quede sellado con soldadura después de la soldadura por ola. |

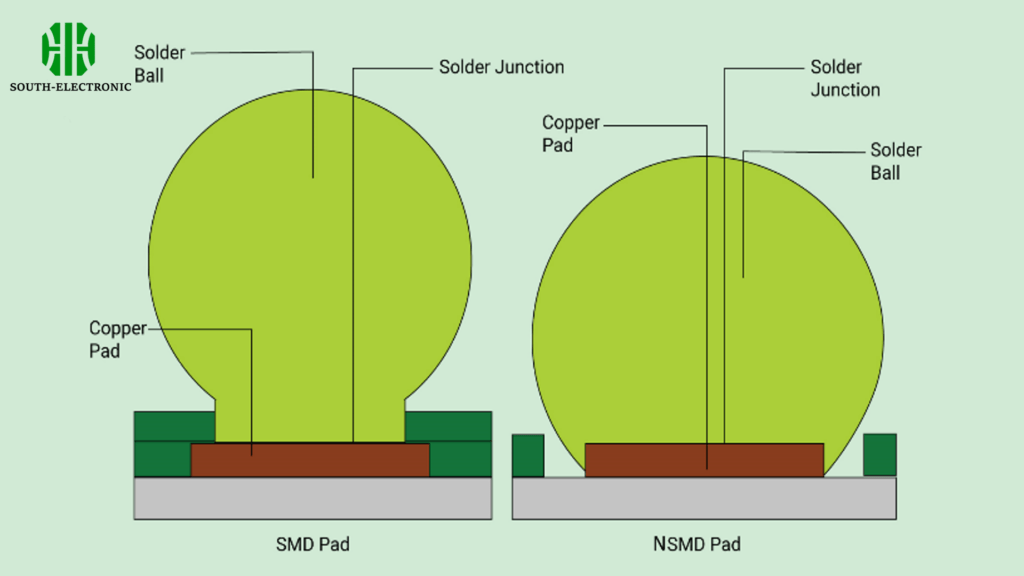

Pad BGA
Al conectar componentes tipo BGA, el diseño correcto del pad también es crítico para asegurar la fabricabilidad de la placa. Hay dos tipos comunes de pads BGA: pads definidos por capa de parada de soldadura (SMD) y pads no definidos por capa de parada de soldadura (NSMD).
¿Cómo reemplazar un pad en PCB?
Reemplazar un pad en una Tarjeta de Circuito Impreso (PCB) es un proceso delicado que requiere precisión y cuidado, a menudo emprendido cuando un pad se levanta o daña durante la soldadura o desoldadura de componentes. Aquí hay una guía general sobre cómo reemplazar un pad en una PCB
- Limpia el Área: Primero, limpia el área alrededor del pad dañado usando alcohol isopropílico para remover cualquier residuo de flux o suciedad.
- Quita el Pad Dañado: Cuidadosamente quita cualquier remanente del pad dañado usando un cuchillo de precisión o un escogedor dental. Sé gentil para evitar daños adicionales en la PCB.
- Rasca la Máscara de Soldadura: Usando un cuchillo de precisión, raspa suavemente la máscara de soldadura de la traza que lleva al pad para exponer el cobre. Este paso es crucial para crear una nueva superficie a la cual el nuevo pad puede adherirse.
- Prepara el Pad de Reemplazo: Corta un pedazo de lámina de cobre al tamaño del pad original. Puedes comprar láminas de cobre específicamente diseñadas para reparaciones de PCB, que a menudo vienen con un dorso adhesivo.
- Adjunta el Nuevo Pad: Si la lámina de cobre tiene un dorso adhesivo, colócala donde estaba el pad viejo, asegurando que esté correctamente alineada. Si no tiene un dorso adhesivo, puedes usar un pegamento epoxi de dos componentes aplicado tanto a la lámina como a la traza expuesta. Presiónalo firmemente y permite que se cure según las instrucciones del adhesivo.
