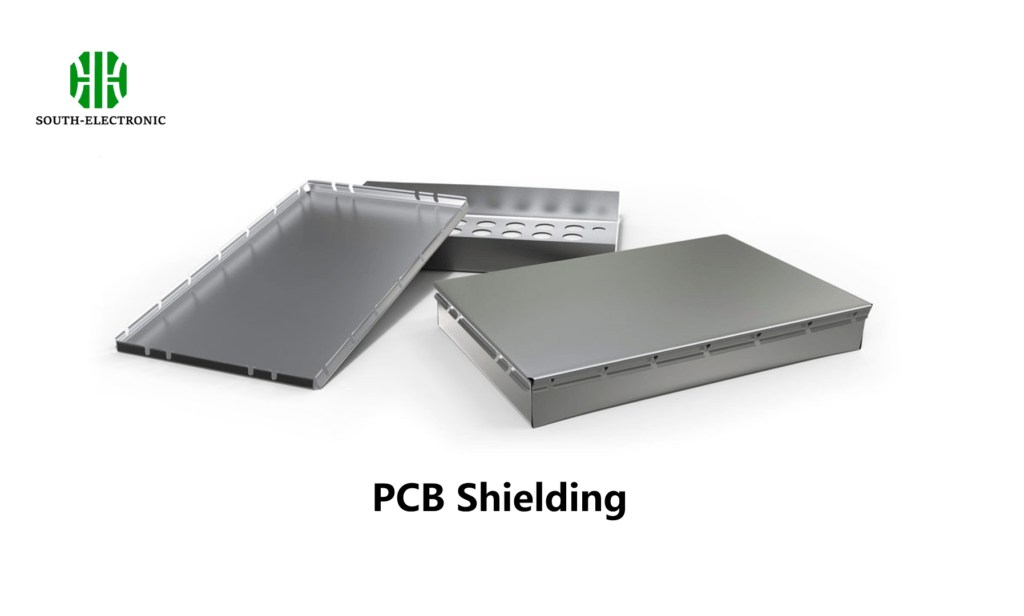

¿Qué es el Blindaje de PCB?
El blindaje de PCB es el método mecánico de usar materiales conductores, magnéticos, o ambos para prevenir la EMI en el sistema. Estos blindajes, conectados a la tierra del PCB, reducen efectivamente los tamaños de las antenas de bucle, absorben y/o reflejan parte de la radiación, asegurando el funcionamiento adecuado de los componentes electrónicos sensibles. Desde los teléfonos inteligentes hasta dispositivos médicos críticos, la EMI tiene el potencial de interrumpir su operación, llevando a malfuncionamientos. El propósito del blindaje de PCB es bloquear, reflejar o absorber ondas electromagnéticas, evitando así que interfieran con el funcionamiento de los componentes electrónicos.

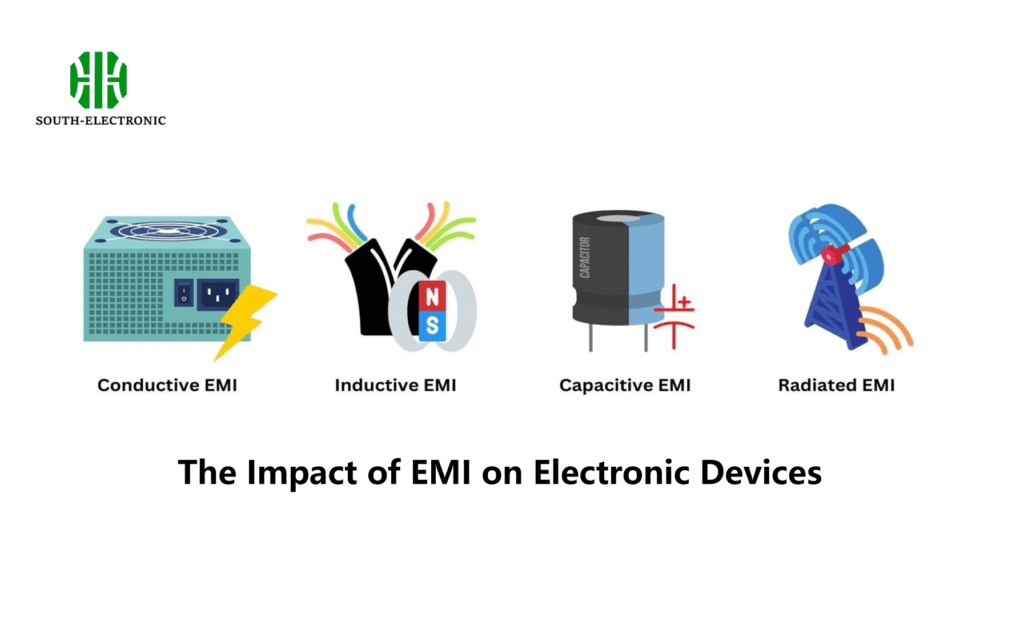

El Impacto de la EMI en los Dispositivos Electrónicos
La EMI puede causar una serie de problemas en los dispositivos electrónicos, como la distorsión de señales, pérdida de datos e incluso la falla total del dispositivo. Por ejemplo, en dispositivos médicos, la EMI puede llevar a lecturas incorrectas o malfuncionamiento del dispositivo, lo cual puede ser un gran problema. En la electrónica de consumo, la EMI puede causar todo tipo de problemas de rendimiento, como una reducción en la fuerza de la señal en teléfonos inteligentes o dispositivos Wi-Fi.
Ejemplos Reales de Blindaje de PCB
- Dispositivos Médicos: El blindaje es crucial en dispositivos como marcapasos para garantizar que funcionen correctamente en entornos con alto ruido electromagnético.
- Equipo de Telecomunicaciones: El blindaje de PCB es esencial en routers y módems para mantener la integridad de la señal y prevenir interferencias de otros dispositivos electrónicos.

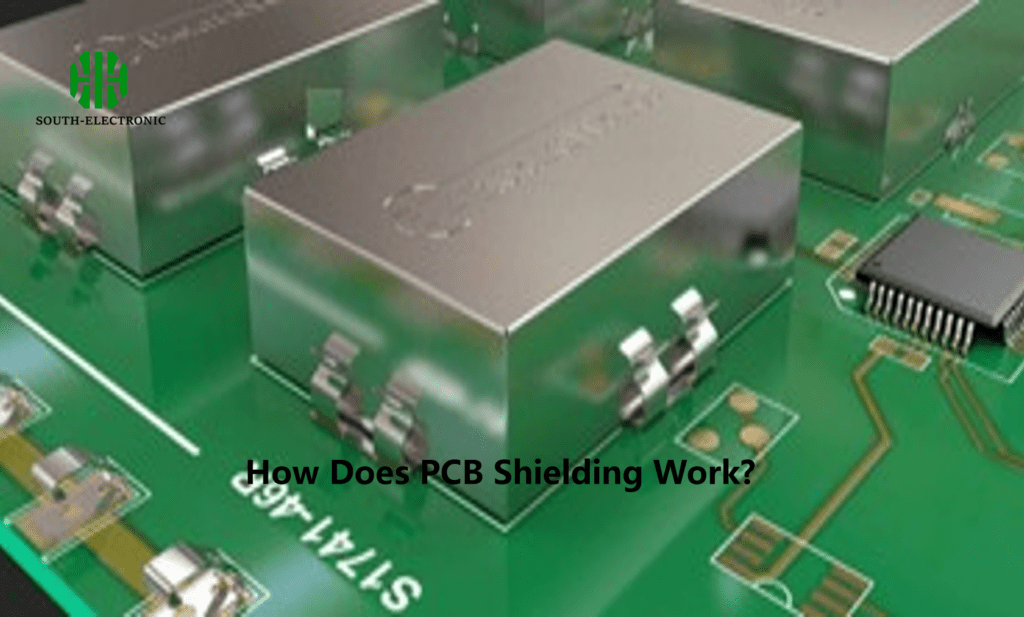

¿Cómo Funciona el Blindaje de PCB?
El blindaje de PCB consiste en crear una barrera que bloquea o redirige las ondas electromagnéticas, reduciendo el impacto de la EMI. El material de blindaje, generalmente conductor, está conectado al plano de tierra del PCB, lo que le permite absorber o reflejar la radiación electromagnética.
- Cubierta de Blindaje: Una cubierta metálica colocada sobre los componentes para bloquear la EMI.
- Conexión a Tierra: Esencial para asegurar que el blindaje funcione correctamente, proporcionando un camino para que la EMI absorbida se disipe.
- Materiales de Blindaje: Los materiales comunes incluyen cobre, aluminio y espumas conductoras especializadas.

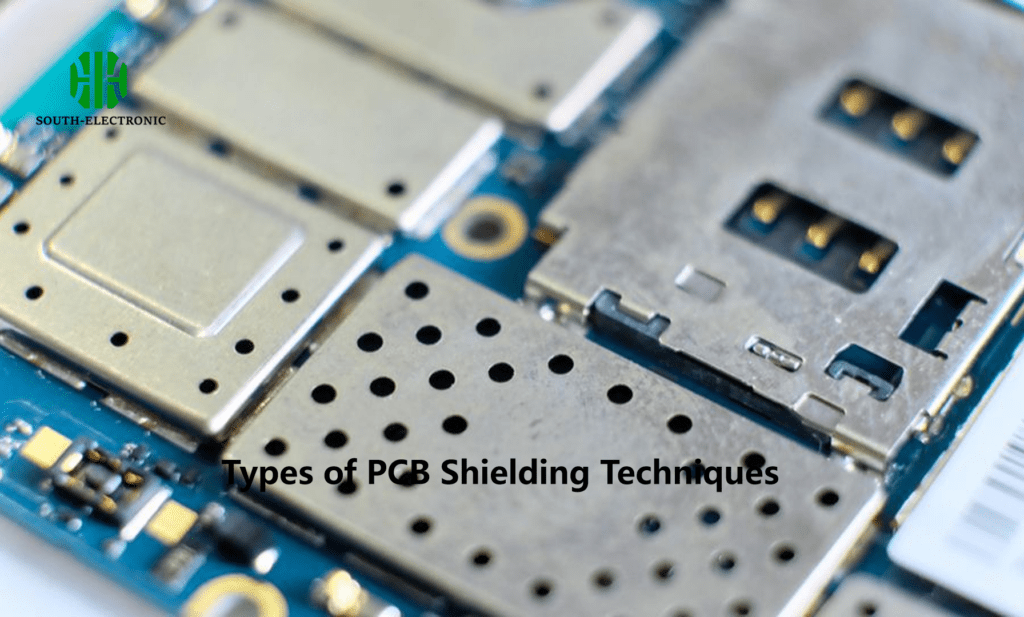

Tipos de Técnicas de Blindaje de PCB
Existen varias formas de blindar los PCBs. Todas funcionan de manera un poco diferente y son adecuadas para diferentes aplicaciones.
- Jaula de FaradayUna jaula de Faraday es una envoltura conductora que bloquea los campos eléctricos externos. En el diseño de PCBs, se puede hacer colocando una caja metálica alrededor de los componentes sensibles y conectándola a tierra.
- Blindaje de Plano de TierraUn plano de tierra es una capa de material conductor en el PCB que generalmente está conectada a tierra. Esta capa actúa como un blindaje para toda la placa, proporcionando un camino de baja impedancia para disipar la EMI.
- Juntas de Blindaje EMISon pequeñas juntas conductoras que se colocan alrededor de los bordes de las cubiertas de blindaje o envolventes para evitar que la EMI entre o salga.

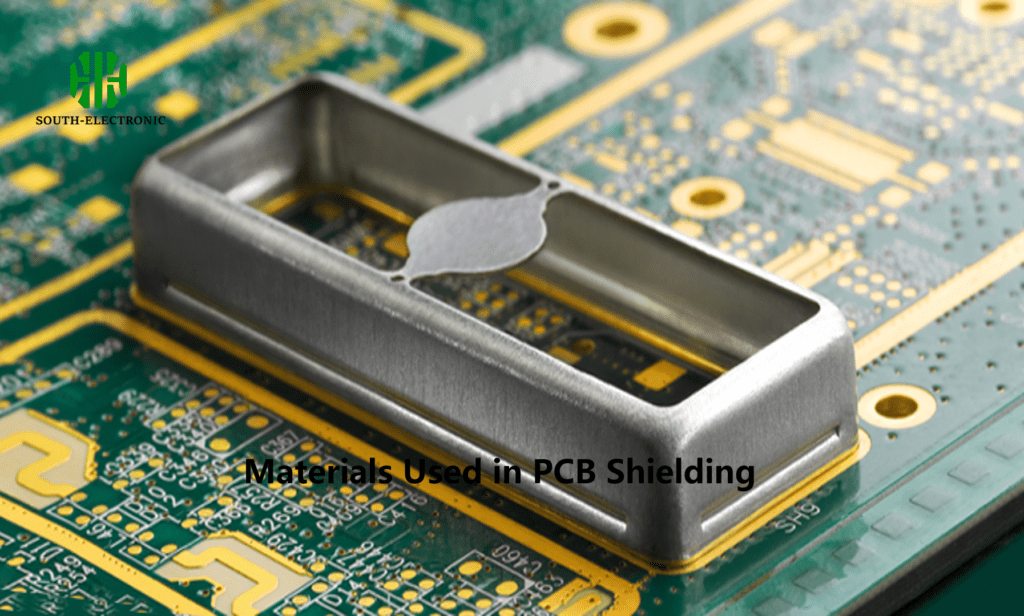

Materiales Utilizados en el Blindaje de PCB
Cuando se trata del blindaje de PCB, los materiales que se eligen son críticos. Necesitan ser conductores, ligeros y compatibles con el proceso de fabricación del PCB.
Materiales Comunes
| Material | Propiedades | Usos Comunes |
|---|---|---|
| Cobre | Alta conductividad, excelente para el blindaje EMI, fácilmente integrado en diseños de PCB. | Usado en aplicaciones de alta frecuencia. |
| Aluminio | Ligero, rentable, buena conductividad, pero menos efectivo a altas frecuencias. | Usado en electrónica de consumo, dispositivos ligeros. |
| Espuma Conductora | Flexible, puede moldearse en formas complejas, proporciona amortiguación además de blindaje. | Usado en dispositivos móviles, donde se necesita flexibilidad. |
La elección del material depende de varios factores, incluyendo la frecuencia de operación del dispositivo, las limitaciones de tamaño del PCB y las consideraciones de costo. Para aplicaciones de alta frecuencia, a menudo se prefiere el cobre debido a sus superiores propiedades de blindaje. Sin embargo, para la electrónica de consumo de bajo costo, el aluminio podría ser más adecuado.
Desafíos en el Blindaje de PCB
Si bien el blindaje de PCB es esencial, también presenta varios desafíos, particularmente en las etapas de diseño y fabricación.
- Limitaciones de EspacioA medida que los dispositivos se vuelven más pequeños, encontrar espacio en el PCB para un blindaje efectivo puede ser difícil. Los diseñadores deben equilibrar la necesidad de blindaje con el espacio limitado disponible en la placa.
- CostoLos materiales y técnicas de blindaje pueden añadir un costo significativo al PCB. Esto es particularmente desafiante en la electrónica de consumo, donde el costo es un factor crítico.
- Complejidad del DiseñoIncorporar el blindaje en el diseño de un PCB puede complicar el proceso de fabricación. Los diseñadores necesitan planificar cuidadosamente la colocación de los componentes de blindaje para evitar interferencias con otras partes de la placa.
En el complejo entorno electrónico de hoy en día, el blindaje de PCB es esencial para asegurar el funcionamiento confiable de los dispositivos electrónicos. Al bloquear, reflejar o absorber las interferencias electromagnéticas, el blindaje de PCB protege los componentes sensibles y previene malfuncionamientos. Ya sea en telecomunicaciones, atención médica o aplicaciones automotrices, el blindaje efectivo de PCB es un aspecto crítico del diseño electrónico moderno.
