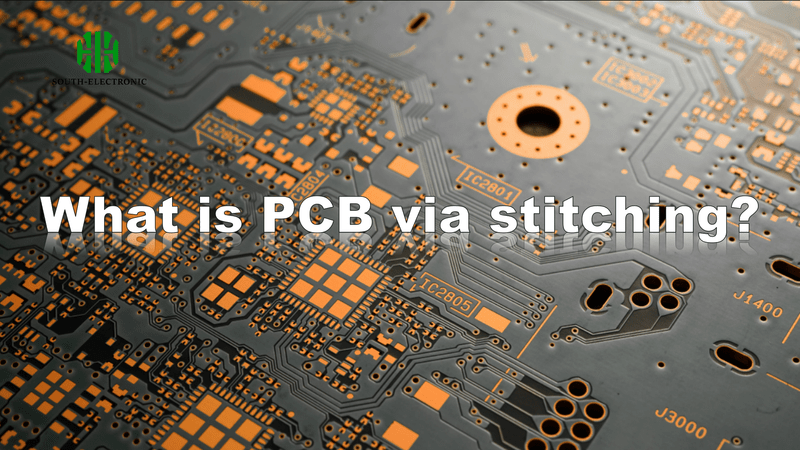

¿Qué es el empalme de vías en PCB?

CONTENTS

¿Los problemas de EMI afectan tus diseños de PCB? ¿Señales que se ahogan en interferencias? El empalme de vías en PCB soluciona esto creando múltiples vías conductoras. Lo uso como una armadura digital contra desastres de ruido.

El empalme de vías en PCB coloca estratégicamente grupos de pequeños orificios conductores (vías) entre las capas de cobre. Esto crea vías de retorno paralelas que aumentan el flujo de corriente a la vez que suprimen la interferencia electromagnética. Es el sistema esencial de cancelación de ruido de tu placa.

Esta técnica transforma por completo el rendimiento del circuito. Ahora descubre cómo bloquea las interferencias, apantalla tus señales y evita problemas de producción.

¿Cómo funciona el empalme de vías como escudo de tu PCB contra la EMI?

¿Circuitos ruidosos que afectan la fiabilidad de tu dispositivo? La radiación EMI se escapa fácilmente sin una contención adecuada. La unión de vías crea una barrera electromagnética invisible.

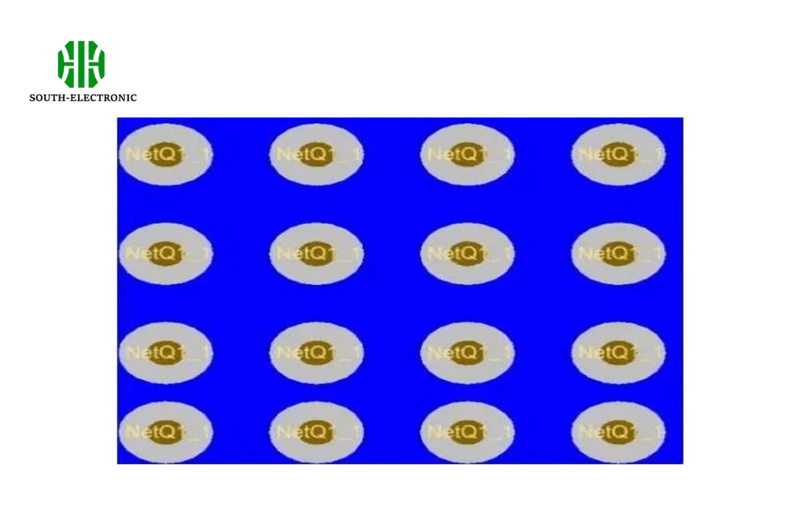

Las barreras de vías alrededor de los componentes sensibles forman jaulas de Faraday localizadas. Estas vías agrupadas confinan los campos disruptivos como una barrera de malla. Los bucles de corriente siguen naturalmente la ruta de unión en lugar de irradiar hacia el exterior.

Análisis de la mitigación de EMI

Tres mecanismos se combinan en la defensa de unión de vías:

Capa de defensa Cómo funciona
Ruta de retorno Proporciona numerosas rutas de retorno paralelas para las corrientes de borde
Contención de campo Los espacios cortos entre las vías atrapan la energía del campo electromagnético
Acoplamiento a tierra El anclaje directo a los planos de tierra reduce la impedancia general del sistema

Considero las vías como pararrayos en miniatura. Descargan energía destructiva en el suelo antes de que la interferencia se propague. La alta densidad de colocación crea una cobertura superficial crítica. Piense en los patrones de costura como si crearan fosos electromagnéticos alrededor de las zonas del circuito. La separación entre vías determina la resistencia de contención: las separaciones más estrechas logran un bloqueo completo. Las conexiones verticales más cortas también reducen la inductancia, especialmente vital por encima de 1 GHz. Un proyecto redujo la EMI en 18 dB simplemente duplicando la densidad de costura alrededor de los osciladores.

¿Puede la costura de vías rescatar las pistas de alta velocidad para la integridad de la señal?

¿Las distorsiones de la señal afectan la transmisión de datos? Los diseños de alta frecuencia sufren reflexiones sin impedancia controlada. La costura de vías estabiliza las corrientes de retorno, cruciales para formas de onda limpias.

Las filas de costura paralelas junto a las pistas mantienen planos de referencia consistentes. Esto evita discontinuidades de impedancia durante las transiciones de capa. Evito las interrupciones en la trayectoria de la señal mediante trayectorias de corriente uniformes.

Enrutamiento de PCB de alta velocidad

Tácticas de rescate de señales

La velocidad exige una gestión precisa de la costura:

Desafío Solución de costura
Huecos en la ruta de retorno La costura une las uniones del plano de referencia con rutas de corriente continuas
Efecto pelicular Múltiples vías distribuyen equitativamente las corrientes superficiales de alta frecuencia
Diáfona Las barreras de vías absorben la dispersión del campo electromagnético entre pistas adyacentes

Para señales multigigabit, las costuras de señal deben reflejar cada curva y giro. Coloco pares a menos de 0,5 mm de las pistas críticas. Cada costura de tierra absorbe la interferencia electromagnética antes de que corrompa las señales adyacentes. La integridad de la potencia también se beneficia de la costura: una malla densa reduce la impedancia. Recuerde ajustar la densidad de puntadas a las demandas de frecuencia. Un mayor número de vías equivale a una mejor inmunidad al ruido, pero tenga en cuenta los límites de fabricación.

¿Cómo afecta el exceso de puntadas al rendimiento de su PCB?

¿Una PCB perforada con aspecto de queso suizo? Un exceso de vías aumenta los riesgos de fabricación. Su diseño se enfrenta a posibles fallos con una densidad de vías descontrolada.

Las vías empaquetadas se agrietan bajo tensión térmica durante el ensamblaje. Los grupos de puntadas causan deformaciones localizadas durante el reflujo. He visto soldadura que se introduce en vías no utilizadas, causando aberturas en placas de alto rendimiento.

El Punto de Fractura

Equilibrio en la protección contra fallos de producción:

Riesgo de Fabricación Causa Raíz
Cráteres en los Pads Las vías densas debilitan la adhesión del cobre durante el ciclo térmico
Desviación de la Perforación Las brocas diminutas se desvían en patrones agrupados, lo que afecta la alineación de los orificios
Falta de Resina Los orificios cerrados reducen el flujo de epoxi, creando bolsas de aire en los laminados

Los fabricantes detectan diseños que exceden los límites de vías por pulgada cuadrada. Mi regla: colocar las uniones cada dos pads en las zonas de RF, con moderación en el resto. El análisis térmico muestra cómo los grupos de vías actúan como puentes térmicos: la expansión desigual causa fracturas. Utilice las uniones estratégicamente solo cerca de las piezas problemáticas. Las vías ciegas reducen el daño en los orificios pasantes, pero aumentan el coste. Compare la reducción de EMI con el impacto en el rendimiento: a veces, un 30 % menos de vías evita un 60 % de fallos en la placa.

Conclusión

La unión de vías en PCB transforma la supresión de ruido y la integridad de la señal cuando se implementa correctamente. Equilibre la protección EMI con las realidades de fabricación para obtener resultados óptimos.
