¿Qué es PCBA y Cómo Completar tu PCBA?

CONTENTS

PCBA

¿Qué es PCBA?

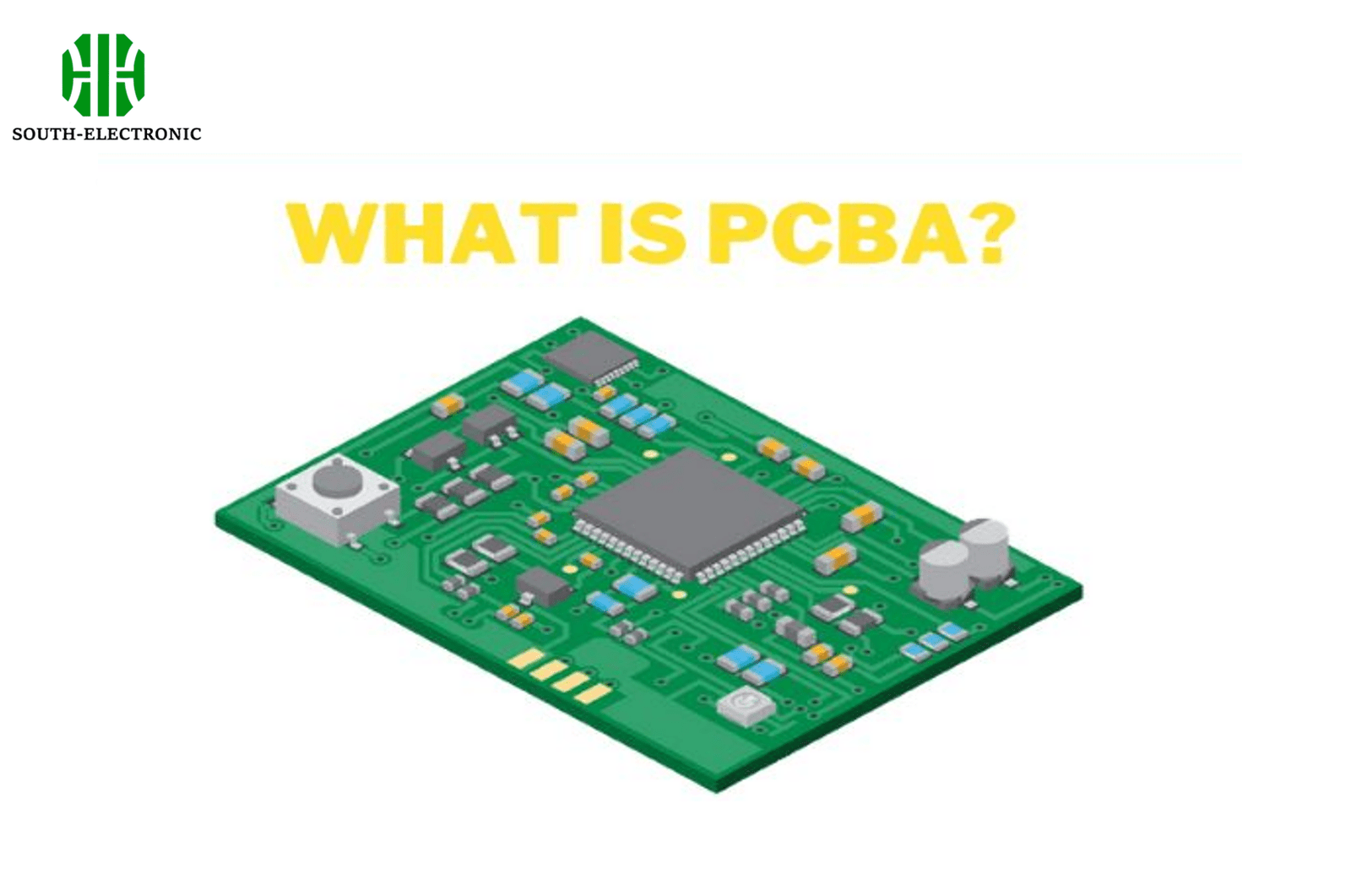

El Ensamble de Placas de Circuito Impreso (PCBA, por sus siglas en inglés) se refiere al proceso de soldadura o ensamblaje de componentes electrónicos en una placa de circuito impreso (PCB). Una PCB es una placa de circuito sin componentes instalados. Una vez que los componentes electrónicos están soldados en la PCB, se convierte en una PCBA. Este proceso es esencial para crear electrónicos funcionales para diversas aplicaciones.

Diferencia entre PCBA y PCB

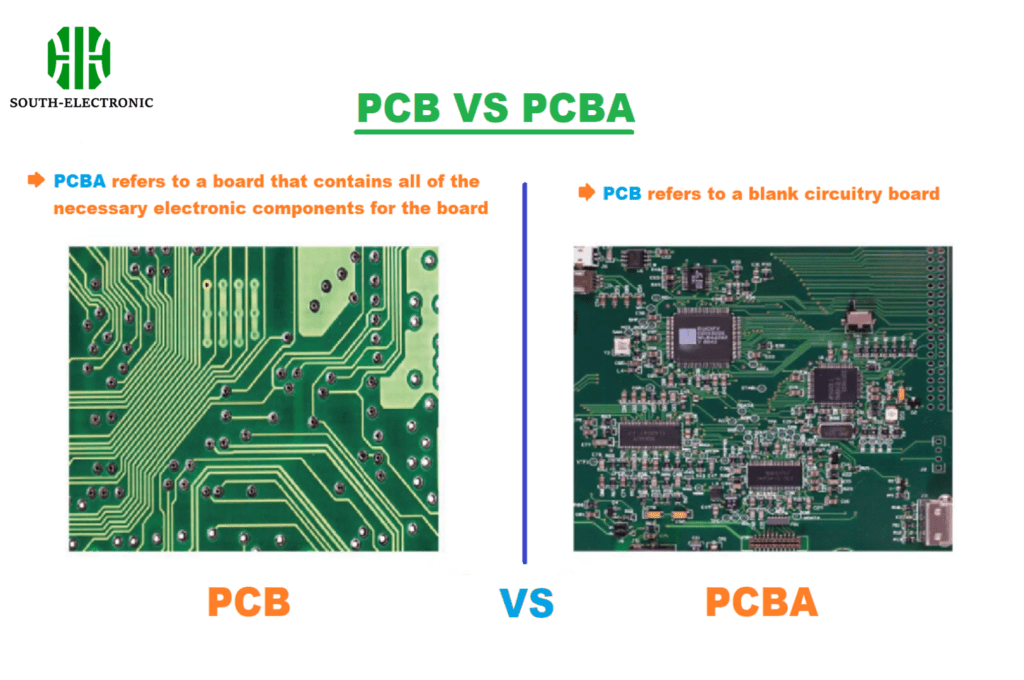

PCB (Placa de Circuito Impreso): Una PCB se refiere a una placa hecha de materiales no conductivos con caminos conductivos, almohadillas y otras características grabadas desde láminas de cobre para conectar diferentes componentes. Sirve como la base que soporta y conecta los componentes montados en superficie y en zócalos en la mayoría de los electrónicos.

PCBA (Ensamble de Placa de Circuito Impreso): PCBA se refiere a una PCB que ha sido ensamblada con componentes electrónicos, convirtiéndola en un ensamble de circuito impreso funcional o placa. El proceso involucra soldar componentes electrónicos a una PCB y probarla para asegurar su funcionalidad.

PCBA and PCB

Tipos de Tecnologías de PCBA

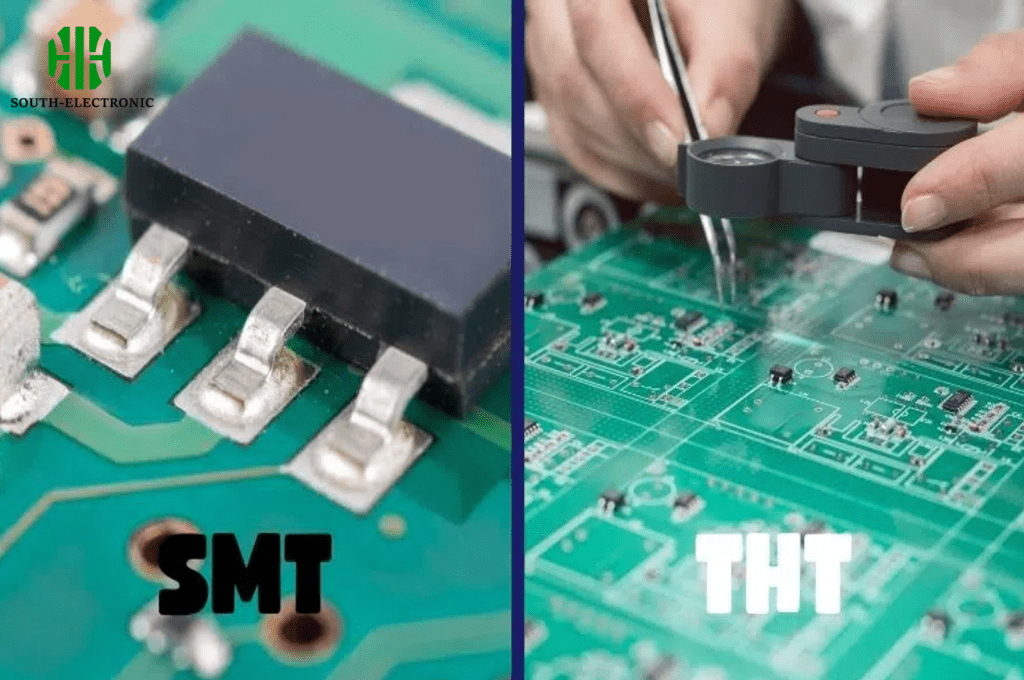

Las tecnologías de PCBA se pueden clasificar principalmente en tres tipos:

  • Tecnología de Orificio Pasante (THT): Los componentes tienen terminales insertados en orificios perforados en la PCB y son soldados a almohadillas en el lado opuesto. Este método es favorecido por sus fuertes enlaces mecánicos.
  • Tecnología de Montaje Superficial (SMT): Los componentes se montan directamente sobre la superficie de la PCB. SMT se ha vuelto más prevalente debido a su capacidad para acomodar un mayor número de componentes más pequeños y su automatización más fácil, acelerando el proceso de ensamblaje.
  • Tecnología Mixta: Esto implica usar tanto THT como SMT en la misma PCB. Este enfoque se utiliza para optimizar los beneficios de ambas tecnologías basadas en las necesidades específicas de la aplicación.
Types of PCBA

Pasos Involucrados en el Proceso de Fabricación de PCBA

El proceso de fabricación de PCBA típicamente incluye los siguientes pasos:

  1. Estarcido de Pasta de Soldar: Aplicar pasta de soldar en la PCB donde se colocarán los componentes.
  2. Colocación y Selección: Robots colocan componentes de montaje superficial en la PCB.
  3. Soldadura de Reflujo: La PCB pasa por un horno de reflujo para derretir la pasta de soldar y formar conexiones entre los componentes y la placa.
  4. Inspección y Control de Calidad: Esto puede involucrar revisiones manuales, inspección óptica automática y inspección de rayos X para verificar la calidad de la soldadura y la colocación de componentes.
  5. Inserción de Componentes de Orificio Pasante: Para placas que usan THT, los componentes se colocan y sueldan.
  6. Inspección Final y Prueba Funcional: La placa completada es probada para asegurar que cumple con las especificaciones requeridas.

Métodos Comunes de Pruebas:

Método de PruebaDescripción
Inspección VisualVerificación de defectos visibles y montaje correcto
Pruebas en CircuitoPruebas de componentes individuales en la placa
Pruebas FuncionalesVerificación de la funcionalidad general de la PCBA
PCBA Manufacturing

Usos y Aplicaciones de PCBA

Las PCBAs se utilizan en prácticamente cada dispositivo electrónico. Algunas aplicaciones comunes incluyen:

  • Electrónica de Consumo: Smartphones, computadoras, televisores y electrodomésticos.
  • Equipos Médicos: Dispositivos de diagnóstico y monitoreo.
  • Componentes Automotrices: Unidades de control del motor, sistemas de infotenimiento.
  • Maquinaria Industrial: Sensores y equipos de automatización.
  • Telecomunicaciones: Routers, interruptores.

Las PCBAs son súper importantes para asegurar que los dispositivos electrónicos funcionen correctamente y no fallen. Son como las carreteras que permiten que la energía y las señales pasen entre todas las partes de un dispositivo. En South-Electronic, hacemos todo lo que necesitas para hacer una PCBA, desde diseñarla hasta ensamblarla, y hasta conseguimos todas las partes y la probamos por ti. Hacemos que sea fácil para ti obtener una PCBA que funcione correctamente. ¡Ponte en contacto con nosotros y te ayudaremos a comenzar tu proyecto de PCBA ahora mismo!
