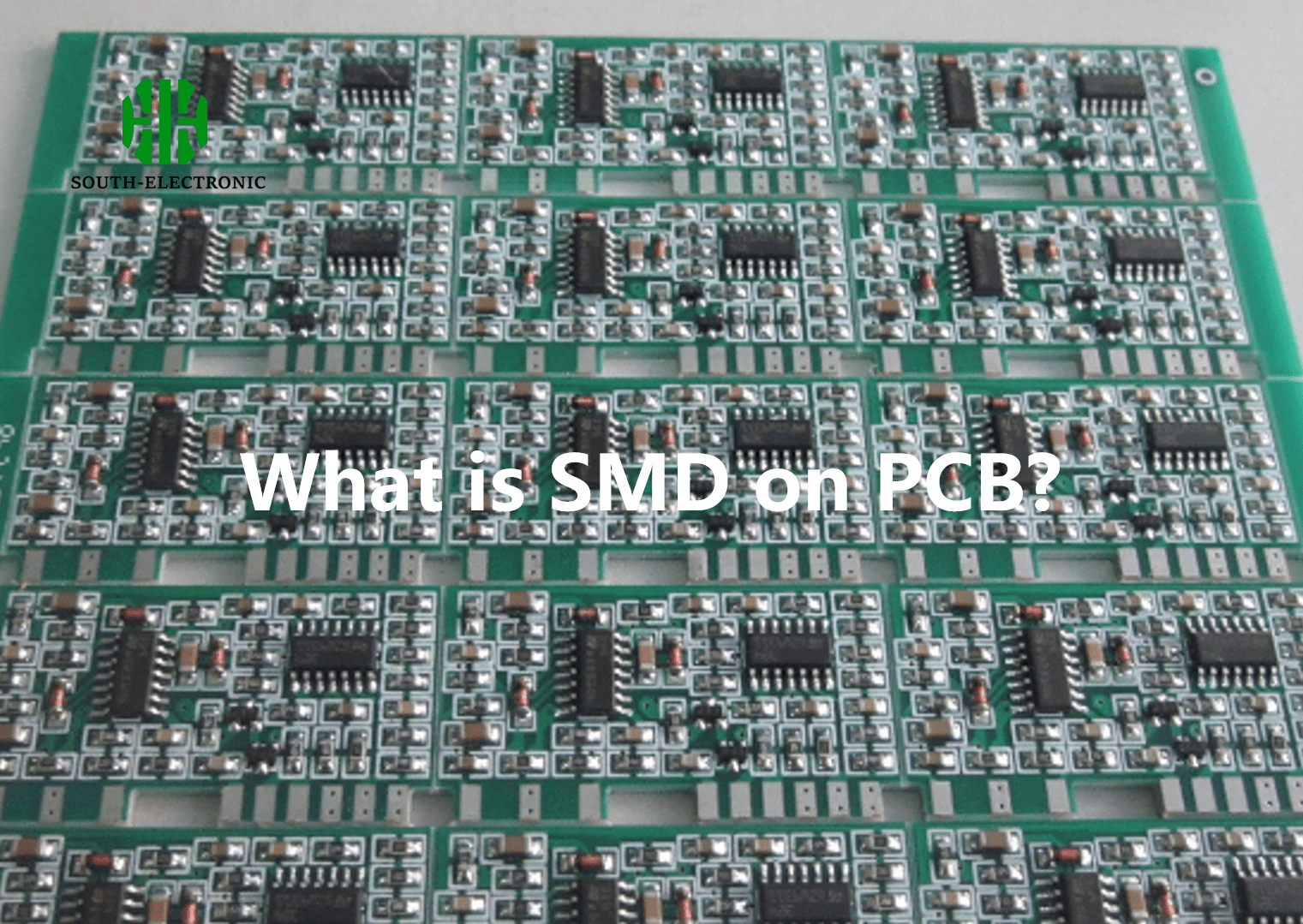

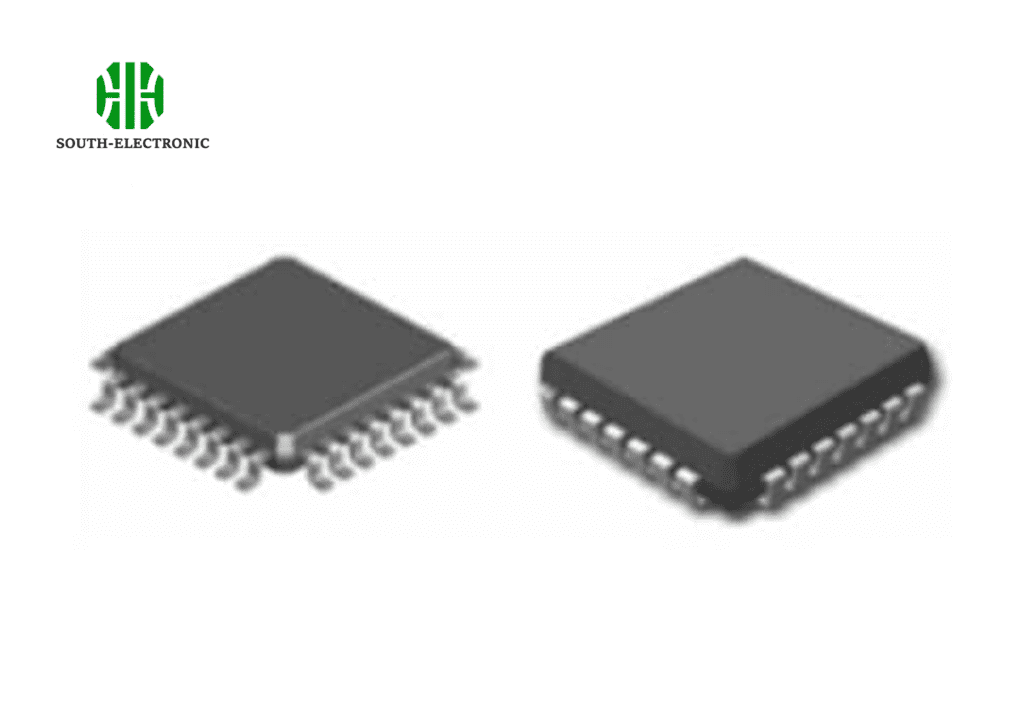

¿Qué es SMD en PCB?

SMD significa "dispositivos montados en superficie", lo que se refiere a los componentes utilizados en la tecnología de montaje superficial (SMT). Por lo tanto, SMD también puede denominarse SMC (componentes montados en superficie).

Los SMD permiten más espacio en el PCB porque no es necesario perforar agujeros y ambos lados de la placa se pueden utilizar. No tienes que preocuparte por ningún cable que atraviese la placa. Los SMD no tienen cables, o pueden tener cables muy pequeños.

Aplicaciones en diversas industrias

La tecnología SMD tiene una amplia gama de aplicaciones en varias industrias, incluidas las telecomunicaciones, automoción, electrónica de consumo, dispositivos médicos y aeroespacial. Su versatilidad permite la integración de diversos componentes, como resistencias, condensadores, diodos, transistores y circuitos integrados en sistemas electrónicos complejos.

En resumen, la tecnología SMD representa la piedra angular del diseño y fabricación modernos de PCB, proporcionando ventajas inigualables en miniaturización, rendimiento, fiabilidad y eficiencia de producción. A medida que la tecnología continúa desarrollándose, se espera que los SMD jueguen un papel cada vez más importante en la configuración del futuro de los productos electrónicos, impulsando la innovación y satisfaciendo la creciente demanda de dispositivos electrónicos más pequeños, inteligentes y eficientes.

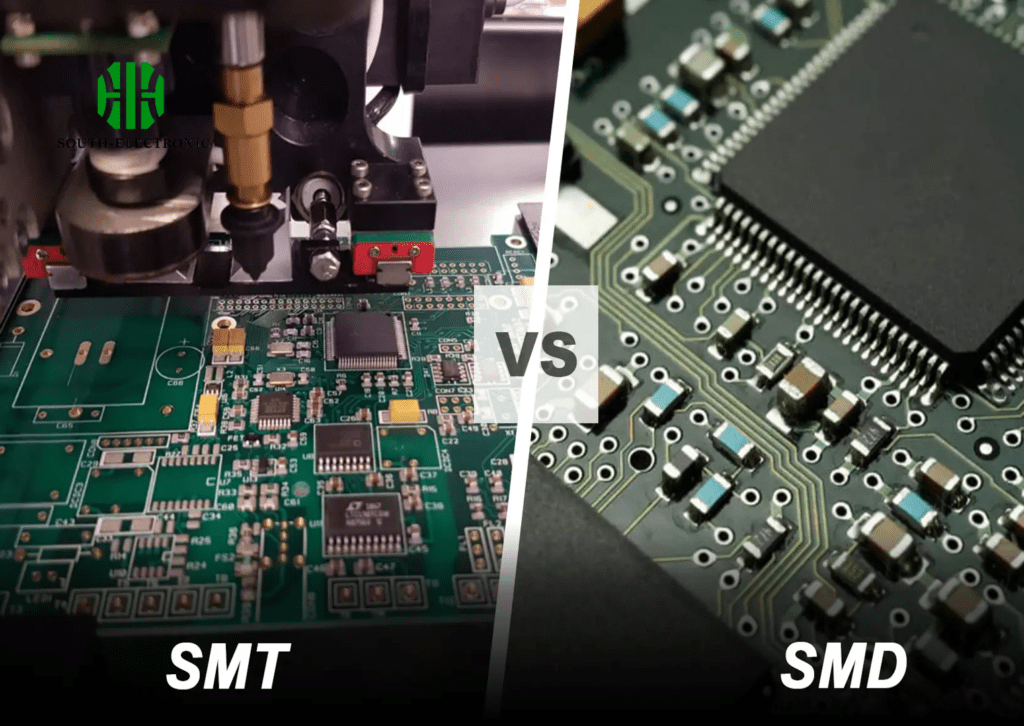

Diferencia entre SMD y SMT

Si estás en la industria de la electrónica de placas de circuito, estoy seguro de que debes haber oído hablar de estos dos acrónimos: SMD y SMT. En cuanto a la ortografía, solo difieren en las letras. Sin embargo, en realidad, son mundos aparte.

SMD (Surface Mount Device):

• Se refiere a un tipo de componente electrónico diseñado para montarse directamente en un PCB.
• Ejemplos incluyen resistencias, condensadores, circuitos integrados, etc., que están específicamente fabricados para el montaje superficial sin necesidad de que los leads atraviesen el PCB.

SMT (Surface Mount Technology):

• Abarca todo el proceso de montaje y soldadura de componentes de montaje superficial en un PCB.
• Involucra técnicas como la impresión de pasta de soldadura, la colocación de componentes, la soldadura por reflujo y la inspección.
• Incluye SMD así como otros componentes de montaje superficial como QFN (Quad Flat No-leads) y BGA (Ball Grid Arrays).

Por lo tanto, SMT es una tecnología, mientras que SMD es un componente. La tecnología de montaje superficial (SMT) es el proceso de colocar componentes electrónicos en PCB. SMD es un componente de montaje superficial adecuado para el ensamblaje de PCB SMT.

Características de SMD (Surface Mount Device)

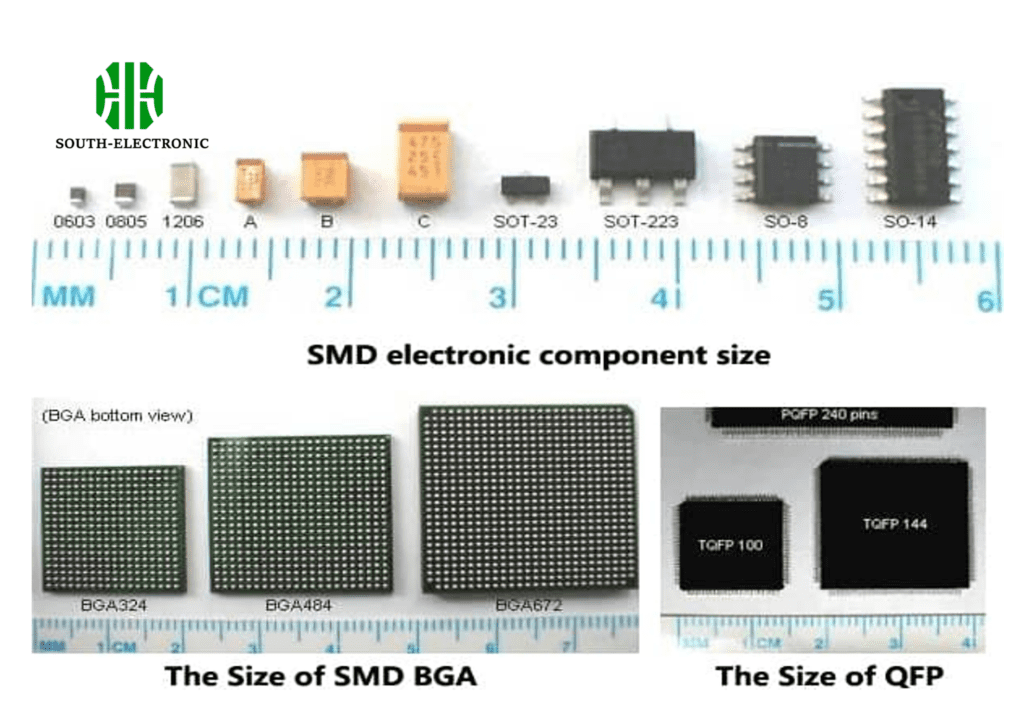

• Tamaño: Los SMD generalmente son más pequeños en tamaño en comparación con los componentes de agujero pasante, lo que permite una mayor densidad de componentes en el PCB.

• Montaje: Están diseñados para montarse directamente en la superficie del PCB, sin necesidad de perforar agujeros en la placa.

• Conexión: Hay terminales metalizados o almohadillas debajo del SMD, que pueden ser soldadas directamente a las almohadillas del PCB durante el ensamblaje.
• Rendimiento: Proporcionan un mejor rendimiento de alta frecuencia debido a la longitud de leads más corta y la capacitancia y la inductancia parásitas reducidas.
• Automatización: Los SMD son compatibles con procesos de ensamblaje automatizados, como las máquinas de colocación, simplificando así la fabricación y reduciendo los costos de producción.
• Disipación de calor: Los SMD generalmente están montados más cerca de la superficie del PCB, lo que mejora la disipación de calor en comparación con los componentes de agujero pasante.
• Aplicaciones: Los SMD se utilizan ampliamente en electrónica de consumo, telecomunicaciones, automoción, dispositivos médicos y otras industrias que requieren componentes electrónicos compactos, ligeros y de alto rendimiento.

Estas características hacen que el SMD sea una parte integral del diseño y fabricación modernos de PCB, permitiendo dispositivos electrónicos más pequeños y más eficientes.

Ventajas de SMT (Surface Mount Technology)

La tecnología de montaje superficial (SMT) ofrece varias ventajas en comparación con la tecnología tradicional de agujero pasante (THT), haciendo de SMT la primera opción para la fabricación de electrónica moderna:

• Reducción de tamaño y peso: La densidad de ensamblaje de SMT es alta, porque los productos electrónicos pueden diseñarse para ser más pequeños y ligeros, por lo que el volumen del circuito impreso también se reducirá. Esta miniaturización ayuda en el desarrollo de dispositivos electrónicos más pequeños y ligeros.
• Mejora del rendimiento eléctrico: Tiene excelentes características de alta frecuencia, y los componentes SMT tienen leads más cortos y una menor capacitancia e inductancia parásitas, lo que mejora el rendimiento de alta frecuencia y la integridad de la señal y reduce la interferencia electromagnética y de radiofrecuencia.
• Aumento de la productividad: SMT se automatiza fácilmente, y minimiza la necesidad de perforar agujeros en los PCB, simplificando el proceso de fabricación y, por lo tanto, reduciendo los costos de producción en general.
• Expansión de campos de aplicación: Con la tecnología SMT, podemos diseñar productos más avanzados y aplicar productos electrónicos a más campos, como CPUs, teléfonos inteligentes, etc.
• Ensamblaje automatizado: SMT es más adecuado para la producción masiva porque la tecnología SMT reemplaza las operaciones de inserción manual con la automatización y utiliza máquinas de colocación para montar componentes electrónicos. Por lo tanto, es más adecuado para la producción masiva de productos de alta calidad con una calidad más estable.

En general, las ventajas de SMT la hacen una tecnología indispensable para lograr productos electrónicos de alto rendimiento, compactos y rentables en el mercado competitivo de hoy.

Aplicaciones intersectoriales de SMD

La tecnología SMD tiene una amplia gama de aplicaciones en varias industrias:

• Electrónica de consumo: Los teléfonos inteligentes, tabletas, portátiles, dispositivos portátiles y otros gadgets de consumo se benefician del tamaño compacto y el alto rendimiento de los SMD.
• Telecomunicaciones: Los SMD permiten el desarrollo de dispositivos y infraestructura de comunicación avanzados, respaldando una transferencia de datos más rápida y una fiabilidad de red.
• Dispositivos médicos: El equipo médico confía en los SMD para sistemas de control precisos, diagnósticos, dispositivos de imagen y electrónica implantable.
• Automoción: Los SMD mejoran la electrónica automotriz, incluidas las unidades de control del motor (ECU), los sistemas de información y entretenimiento y las características de seguridad como los sensores de airbag y los sistemas de detección de colisiones.
• Aeroespacial y defensa: La tecnología SMD es crucial para las aplicaciones aeroespaciales, proporcionando componentes ligeros y confiables para satélites, aviónica y sistemas de defensa.

Consideraciones ambientales y de sostenibilidad

Las tecnologías SMD promueven la sostenibilidad ambiental mediante:

• Reducción de desechos de materiales: Los SMD minimizan los desechos de materiales durante la producción en comparación con THT, respaldando prácticas de fabricación ecológicas.
• Eficiencia energética: Los tamaños más pequeños de PCB y los diseños eficientes reducen el consumo de energía en los dispositivos electrónicos.
• Opciones sin plomo: Muchos componentes SMD utilizan materiales de soldadura sin plomo, alineándose con las regulaciones ambientales globales y reduciendo el impacto ambiental.

Desafíos y tendencias futuras

A pesar de sus muchas ventajas, la tecnología SMD aún enfrenta los siguientes desafíos:

• Límites de miniaturización: La demanda continua de dispositivos más pequeños empuja los límites de la miniaturización de componentes y la precisión de fabricación.
• Gestión térmica: La disipación eficiente del calor sigue siendo crucial para mantener la fiabilidad de los componentes SMD, especialmente en aplicaciones de alta potencia.
• Fiabilidad de componentes: Garantizar la fiabilidad y durabilidad a largo plazo de los ensamblajes SMD bajo condiciones ambientales variables y tensiones operativas.

Las tendencias futuras en la tecnología SMD incluyen avances en ciencia de materiales, integración de materiales heterogéneos, desarrollo de electrónica flexible y portátil, y mayor automatización del proceso de ensamblaje.

Los dispositivos de montaje en superficie (SMD) han revolucionado la industria de fabricación de electrónica, haciendo que los dispositivos electrónicos sean más pequeños, más eficientes y más confiables en una amplia gama de industrias. A medida que la tecnología continúa avanzando, los SMD desempeñarán un papel clave en impulsar la innovación, mejorar la conectividad y satisfacer las necesidades en evolución del mercado global. Adoptar la tecnología SMD no solo acelera el desarrollo de productos, sino que también contribuye a prácticas sostenibles y respetuosas con el medio ambiente en la industria de fabricación de electrónica.

En conclusión, los SMD son la piedra angular de la electrónica moderna, que encarna la innovación, la eficiencia y la fiabilidad en la búsqueda del avance tecnológico.

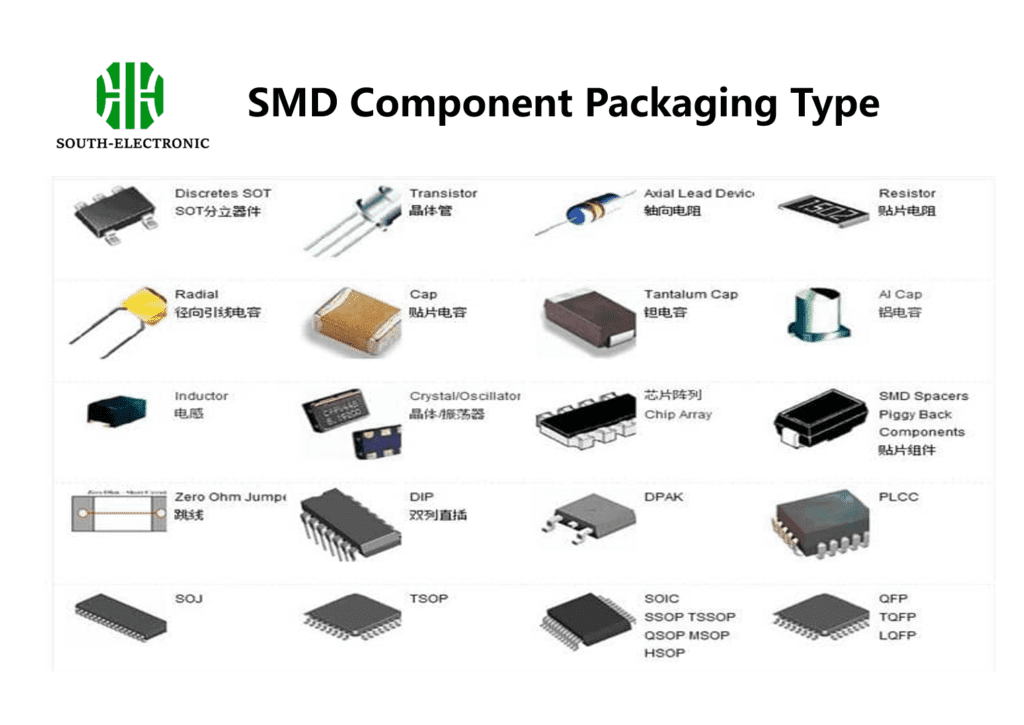

Tipo de embalaje de componentes SMD

Los dispositivos de montaje en superficie (SMD) están disponibles en una variedad de tipos de paquetes para adaptarse a diferentes aplicaciones y requisitos de rendimiento. Estos tipos de paquetes garantizan la compatibilidad con diferentes procesos de ensamblaje y consideraciones de diseño de PCB. Aquí están algunos tipos comunes de paquetes SMD:

1. Resistencias y condensadores SMD:

Resistencias y condensadores en chip (0402, 0603, 0805, etc.): Estos son los componentes SMD más pequeños comúnmente utilizados para componentes pasivos básicos como resistencias y condensadores. Se nombran según sus dimensiones en unidades métricas (por ejemplo, 0402 es 0.4mm x 0.2mm).

2. Diodos y transistores SMD:

• SOT (Transistor de contorno pequeño): Paquetes como SOT-23, SOT-223, etc., se utilizan comúnmente para diodos, transistores y reguladores de voltaje. Ofrecen un tamaño pequeño y buenas capacidades de gestión térmica.
• SOD (Diodo de contorno pequeño): Similar a los paquetes SOT pero especializados para diodos, proporcionando una huella compacta y una disipación eficiente del calor.

3. Circuitos integrados SMD (CI):

• QFN (Quad Flat No-lead): Estos paquetes no tienen leads y utilizan almohadillas metálicas en la parte inferior para conexiones eléctricas. Proporcionan un buen rendimiento térmico y eléctrico y son adecuados para aplicaciones de alta densidad.
• BGA (Ball Grid Array): Los CI en paquetes BGA tienen bolas de soldadura dispuestas en un patrón de rejilla en la parte inferior del paquete. Ofrecen un alto conteo de pines y una excelente disipación térmica, lo que los hace ideales para aplicaciones de alto rendimiento.

4. Inductores SMD:

Inductores cerámicos multicapa (MLCI): Estos son inductores SMD compactos hechos de material cerámico multicapa. Se utilizan en diversas aplicaciones de RF y potencia debido a su alto factor Q y estabilidad.

5. Otros:

• LGA (Land Grid Array): Similar a BGA pero con almohadillas de tierra en lugar de bolas de soldadura.
• PLCC (Plastic Leaded Chip Carrier): Utilizado para CI donde el montaje mediante agujeros no es posible pero aún requiere una carcasa de plástico protectora.

Cada tipo de paquete SMD tiene ventajas únicas en términos de tamaño, gestión térmica, rendimiento eléctrico y compatibilidad con procesos de fabricación. Los diseñadores eligen el tipo de paquete adecuado basándose en los requisitos específicos del circuito electrónico para asegurar el mejor rendimiento y fiabilidad del producto final.

Inspección y almacenamiento de SMD

Inspección de SMD

1. Inspección visual:

Condición externa: Inspeccionar en busca de daños físicos, como leads doblados, paquetes agrietados o contaminación. Juntas de soldadura: Verificar las juntas de soldadura para asegurar un buen mojado y alineación durante el ensamblaje.

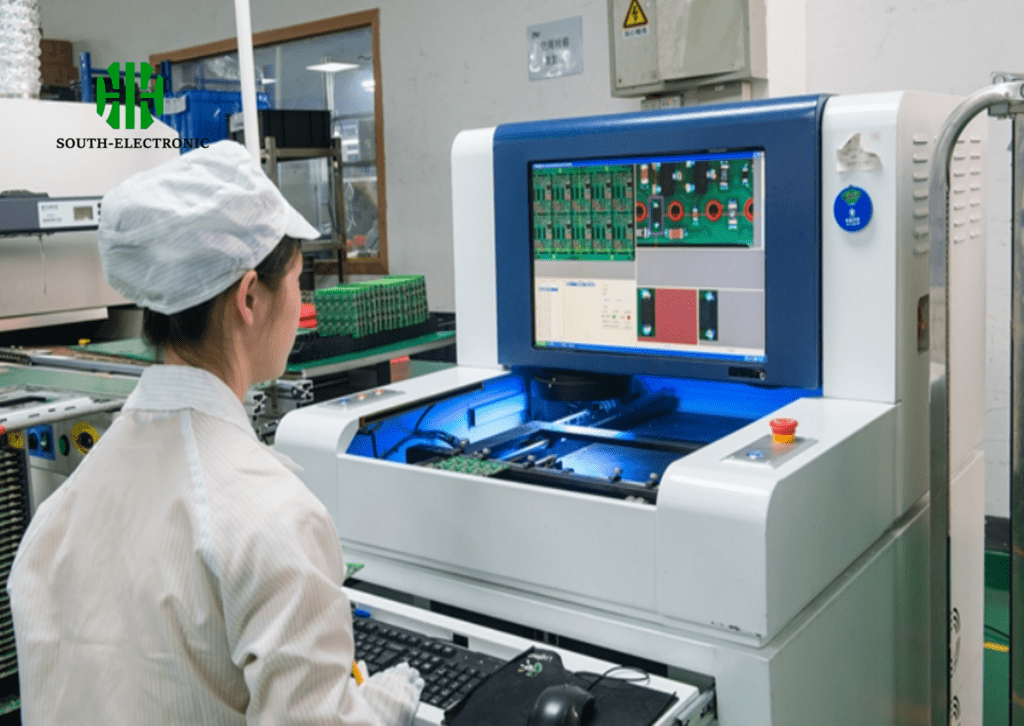

2. Inspección óptica automatizada (AOI):

Utilizar sistemas AOI para detectar defectos como desalineación, componentes faltantes, puentes de soldadura o pasta de soldadura insuficiente.

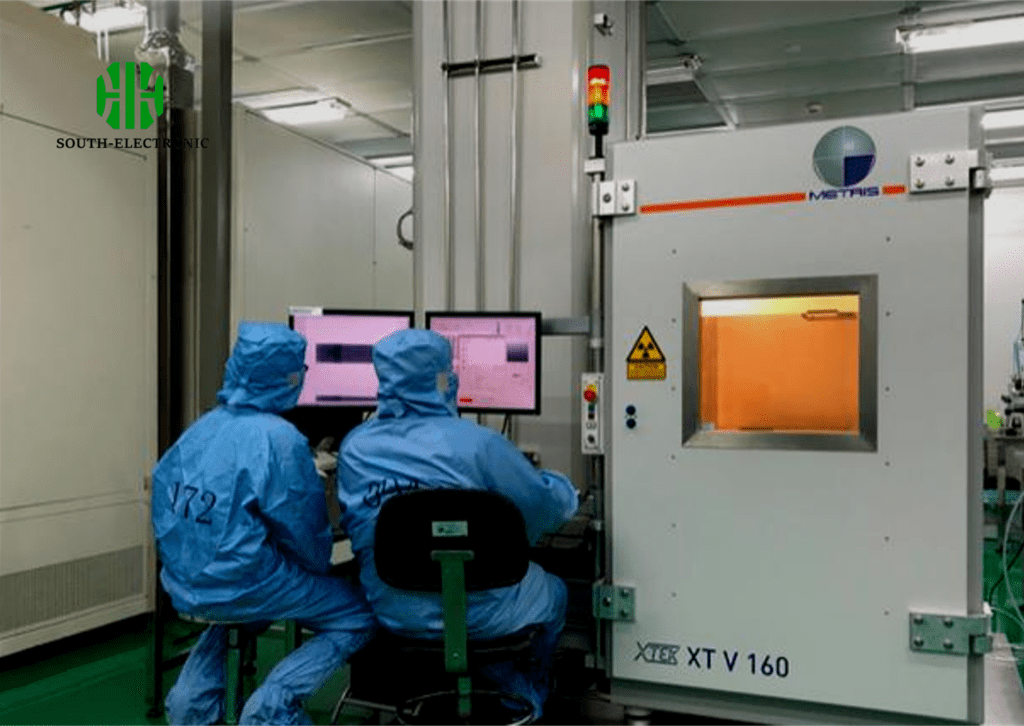

3. Inspección por rayos X:

Emplear máquinas de rayos X para inspeccionar defectos ocultos como vacíos en las juntas de soldadura, desalineación de componentes o defectos internos en CI.

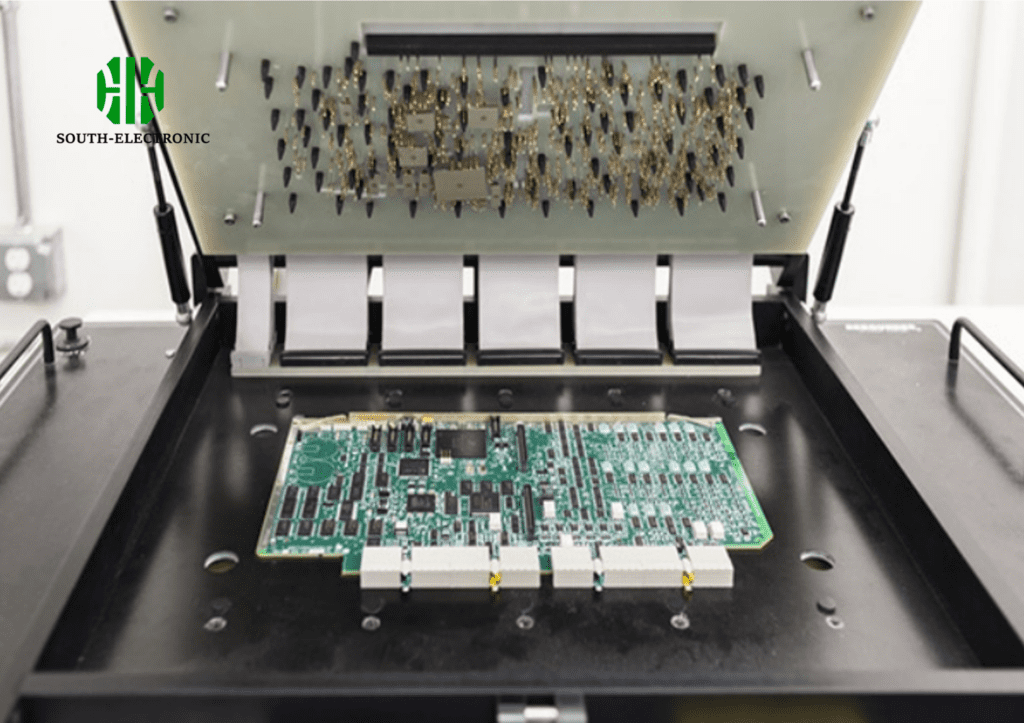

4. Pruebas funcionales:

Realizar pruebas funcionales para verificar el rendimiento eléctrico y la funcionalidad de los circuitos SMD ensamblados.

5. Control de electricidad estática:

Implementar precauciones contra la descarga electrostática (ESD) para prevenir daños a los componentes SMD sensibles durante el manejo y la inspección.

Almacenamiento de SMD

1. Control de humedad:

Almacenar los SMD en entornos controlados con bajos niveles de humedad para prevenir la absorción de humedad, lo que puede llevar a problemas de soldabilidad y daños en los componentes. Usar paquetes desecantes o armarios controlados por humedad para el almacenamiento a largo plazo.

2. Control de temperatura:

Mantener temperaturas estables dentro de los rangos recomendados para prevenir el estrés térmico en los SMD. Evitar fluctuaciones rápidas de temperatura que puedan causar condensación dentro del empaque de los componentes.

3. Embalaje:

Almacenar los componentes SMD en su embalaje original o en embalaje antiestático para proteger contra ESD y daños físicos. Usar bolsas de barrera de humedad para dispositivos sensibles a la humedad (MSD) para mantener condiciones adecuadas de almacenamiento.

4. Etiquetado y gestión de inventario:

Etiquetar claramente los contenedores de almacenamiento con especificaciones de componentes, cantidades y condiciones de almacenamiento. Implementar un sistema de gestión de inventario sistemático para realizar un seguimiento de los niveles de stock, fechas de caducidad (para componentes sensibles a la humedad) e historial de uso.

5. Prácticas de manejo:

Manejar los componentes SMD con cuidado para evitar daños mecánicos o ESD. Utilizar equipos seguros para ESD y equipo de protección personal (por ejemplo, correas de muñeca, bancos de trabajo conectados a tierra) al manejar componentes sensibles.

Resumen de mejores prácticas

Adherirse a prácticas estrictas de inspección y almacenamiento para asegurar la calidad y fiabilidad de los componentes SMD a lo largo del ciclo de vida de la fabricación de electrónica. Al mantener controles ambientales adecuados, utilizar técnicas avanzadas de inspección e implementar medidas de protección contra ESD, los fabricantes pueden reducir los riesgos asociados con defectos de componentes y asegurar un rendimiento consistente de los ensamblajes electrónicos.

En resumen, la inspección y almacenamiento meticulosos de los componentes SMD son pasos importantes para lograr la producción de productos electrónicos de alta calidad. Estas prácticas no solo protegen la integridad de los componentes, sino que también ayudan a mejorar la eficiencia general de la fabricación y la satisfacción del cliente en el dinámico mundo de la electrónica.
