¿Qué es el Código SMD de 3 Dígitos?

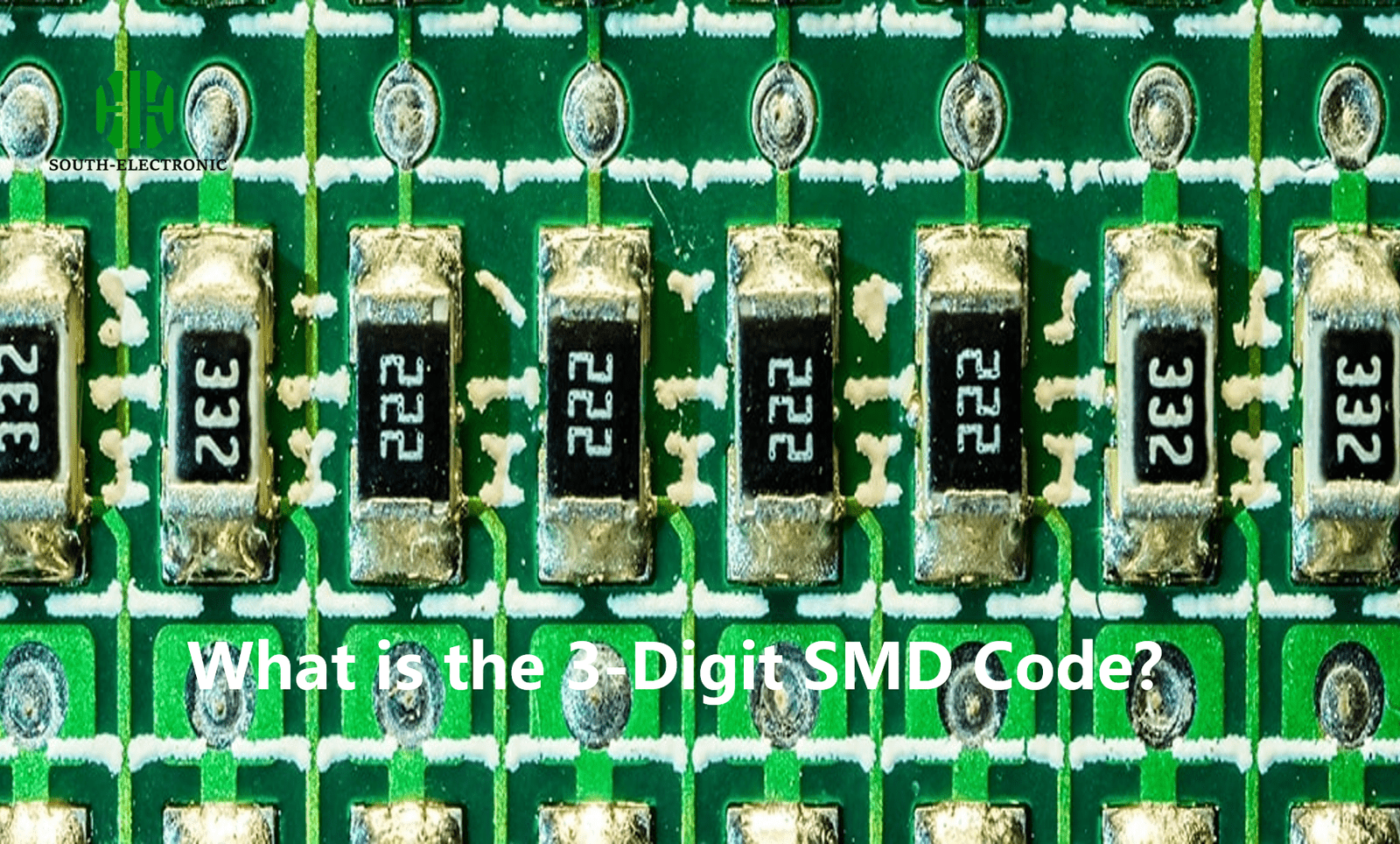

What is the 3-Digit SMD Code?

¿Qué es el Código SMD de 3 Dígitos?

El código SMD de 3 dígitos es una herramienta simple pero poderosa que se utiliza para identificar los valores de resistencia de pequeñas resistencias en circuitos electrónicos. Estos códigos consisten en tres caracteres, usualmente numéricos, que representan la resistencia en ohmios. El sistema está diseñado para ser eficiente en cuanto a espacio y fácil de interpretar, lo que lo hace ideal para su uso en dispositivos electrónicos compactos.

La Estructura del Código

El código SMD de 3 dígitos sigue una estructura sencilla:

  • Primeros Dos Dígitos: Estos representan las cifras significativas del valor de la resistencia.
  • Tercer Dígito: Este es el multiplicador, que indica cuántos ceros se deben agregar a las cifras significativas.

Por ejemplo, en el código “472”:

  • 47 son las cifras significativas.
  • 2 indica que se deben agregar dos ceros, haciendo que la resistencia sea de 4700 ohmios (4,7 kΩ).
The Structure of the Code

Caso Especial: La Notación “R”

A veces, se usa una “R” en el código de 3 dígitos para indicar dónde va el punto decimal. Por ejemplo, “4R7” significa 4,7 ohmios, y “R47” significa 0,47 ohmios. Esto es especialmente útil para valores de resistencia muy bajos.

Códigos SMD Comunes de 3 Dígitos y Sus Resistencias Correspondientes

Código SMDResistencia (Ohmios)
10010
101100
1021000
4724700
4R74.7
000(Resistor de Cero Ohmios)

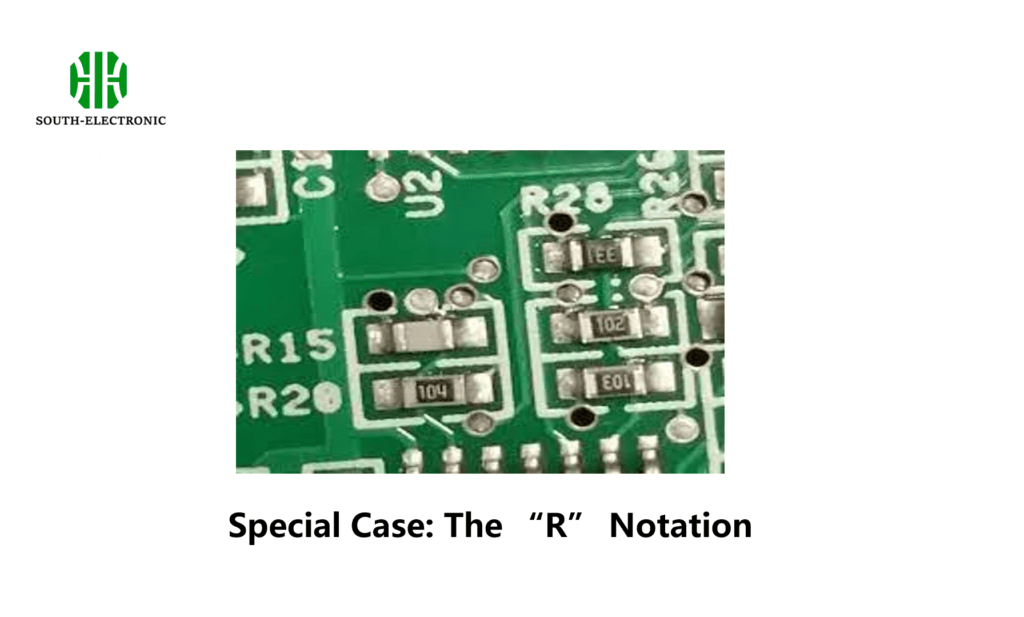

Special Case: The “R” Notation

Cómo Decodificar un Código SMD de 3 Dígitos

Decodificar un código SMD de 3 dígitos es sencillo una vez que conoces la estructura:

  • Identifica las Cifras Significativas: Los primeros dos dígitos te dan el valor base.
  • Determina el Multiplicador: El tercer dígito te dice cuántos ceros agregar.
  • Aplica la Regla de la “R”: Si hay una “R” presente, representa un punto decimal.

Por ejemplo, “102” se decodifica como 1000 ohmios (1 kΩ), mientras que “4R7” sería 4,7 ohmios.

Veamos un ejemplo práctico:

  • Código SMD: “103”
  • Decodificación:
  • Cifras significativas = 10
  • Multiplicador = 3 (lo que significa agregar tres ceros)
  • Resultado = 10,000 ohmios (10 kΩ)

Este tipo de resistor podría utilizarse en un circuito divisor de voltaje en el sistema de gestión de energía de un smartphone.

Applications of 3-Digit SMD Codes in Electronics

Aplicaciones de los Códigos SMD de 3 Dígitos en Electrónica

Diseño de Circuitos de Alta Densidad

Uno de los principales usos del código SMD de 3 dígitos es en el diseño de circuitos de alta densidad. En dispositivos como smartphones, laptops y otros electrónicos compactos, el espacio es un recurso valioso. El pequeño tamaño de los resistores SMD, combinado con sus códigos fáciles de leer, permite a los ingenieros incorporar más funcionalidad en espacios más reducidos sin sacrificar rendimiento.

Ejemplos de Aplicaciones de Resistores SMD

Tipo de DispositivoCódigo SMDValor de ResistenciaEjemplo de Aplicación
Smartphone10310,000 ohmiosCircuitos de gestión de energía
Laptop4724700 ohmiosFiltrado y suavizado de señales
LED de Consumo101100 ohmiosLimitación de corriente en circuitos LED
Dispositivo Médico3323300 ohmiosInterfaz de sensores
Applications of 3-Digit SMD Codes in Electronics

Tolerancias y Precisión

El código de tres dígitos te dice el valor de la resistencia, pero también necesitas conocer la tolerancia, que es cuánto puede variar la resistencia real del valor indicado. Las tolerancias suelen estar marcadas con caracteres adicionales o códigos de colores. Para resistencias SMD estándar, una tolerancia de ±5% es común, pero también puedes obtener resistencias con tolerancias más estrictas para aplicaciones de precisión.

Desafíos y Consideraciones

Leer Códigos SMD en Componentes Pequeños

Uno de los desafíos con los códigos SMD es que pueden ser difíciles de leer porque los componentes son muy pequeños. Con el tiempo, los códigos pueden desgastarse o quedar cubiertos por la soldadura, lo que dificulta determinar el valor de la resistencia.

Consejos para una Lectura Precisa

  • Usa una Lupa o Microscopio: Para componentes diminutos, una herramienta de aumento es esencial para leer los códigos con precisión.
  • Verifica con un Multímetro: Si hay alguna duda, verifica la resistencia con un multímetro.
  • Consulta Calculadoras en Línea: Muchos sitios web y aplicaciones ofrecen herramientas rápidas de decodificación para códigos SMD, que pueden ser un recurso útil.
