Elegir el material incorrecto para la PCB daña los componentes electrónicos. Las placas que se sobrecalientan fallan antes de lo esperado. Esto ocurre con una mala selección de materiales. Comprender los materiales resuelve problemas de fiabilidad. Elija la base adecuada para su proyecto.
Las PCB de aluminio[^1] utilizan núcleos metálicos para controlar el calor, lo que las hace ideales para LED o sistemas de alimentación donde la temperatura es fundamental. Las PCB FR-4 se basan en fibra de vidrio ignífuga para su aislamiento y resistencia mecánica, ideal para circuitos complejos sin necesidad de calor extremo.

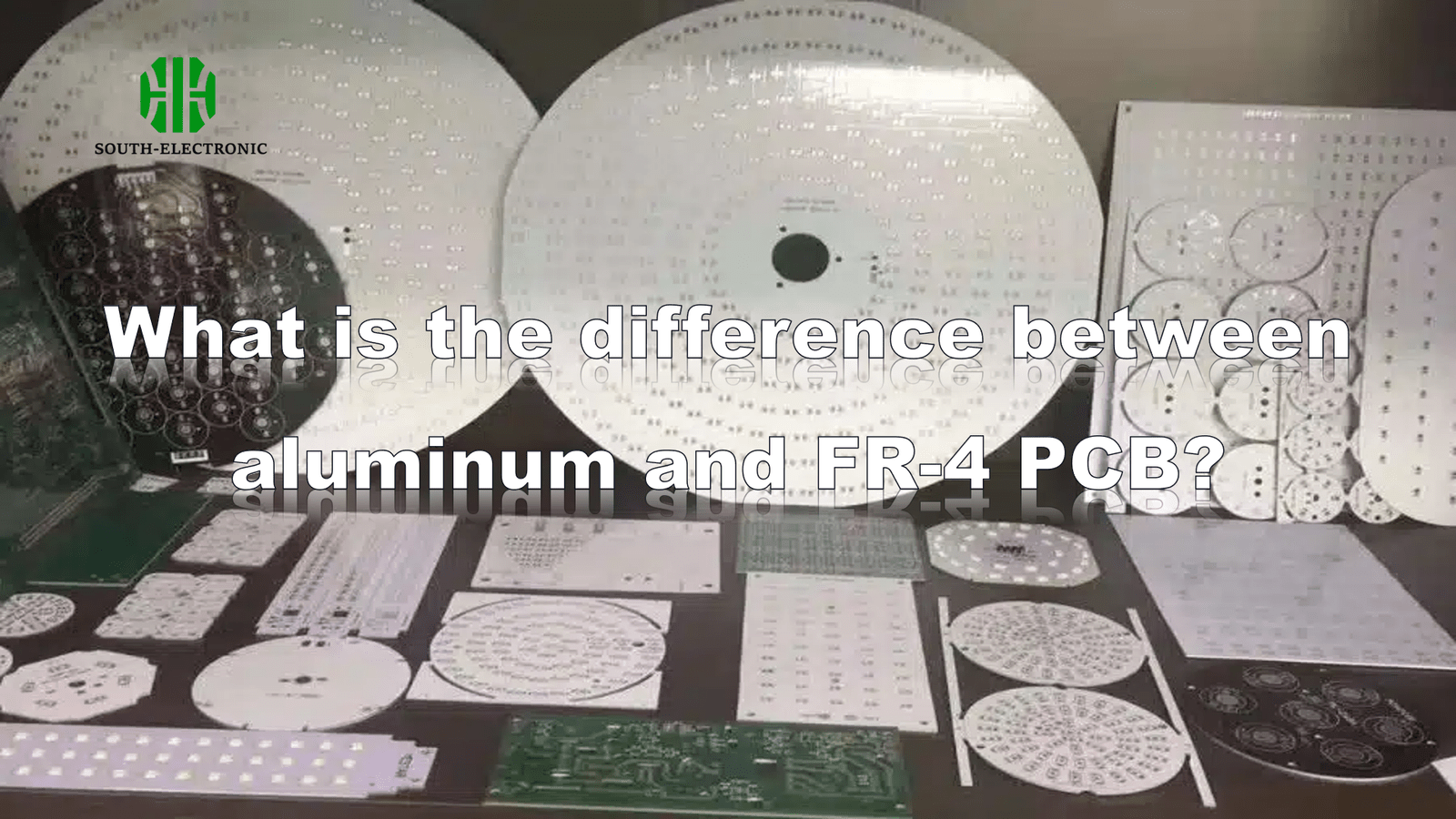

Comparación entre PCB de aluminio y PCB FR4
La elección del material influye en la vida útil y el rendimiento de su proyecto. Analicemos las diferencias clave a través de preguntas frecuentes sobre las PCB de aluminio.
¿Cuáles son las ventajas y desventajas de las PCB de aluminio?
Los desastres térmicos arruinan los dispositivos electrónicos a diario. El aluminio protege los dispositivos contra el sobrecalentamiento. Pero también conlleva limitaciones de diseño. Vea cómo esta compensación le afecta.
Las PCB de aluminio transfieren el calor 10 veces más rápido que las FR-4, lo que previene el sobrecalentamiento en aplicaciones de alta potencia. Sin embargo, son más caras y admiten circuitos más sencillos debido a las limitadas opciones de capas.
Propiedades críticas de las PCB de aluminio
Siempre considero tres aspectos al elegir placas de aluminio:
Desglose de la conductividad térmica[^3]
| Propiedades | PCB de aluminio | PCB FR-4 |
|---|---|---|
| Transferencia de calor | Excelente | Mala |
| Temperatura máxima de funcionamiento | 140 °C | 130 °C |
| Propagación del calor | Capa completa | Solo local |
El calor se propaga a través de la capa base de aluminio como el agua sobre el vidrio. Se extiende instantáneamente por toda la placa. El FR-4 atrapa el calor como una manta.
- Las opciones de grosor son limitadas
- El número máximo de capas suele ser de 2
- El soporte de peso del componente es menor
- La perforación requiere herramientas especiales
Relación coste-rendimiento[^5]
Las placas de aluminio cuestan entre un 30 % y un 40 % más que las de FR-4. En el caso de los LED de potencia, esto se compensa con una mayor vida útil. En un proyecto, las tasas de fallos se redujeron del 12 % al 2 %. Sin embargo, al utilizarlas en sensores de bajo consumo, el aumento de coste supuso un gasto innecesario sin beneficios.
¿Cuál es el grosor de una PCB de aluminio?
Los errores de grosor pueden fracturar las placas. He visto bases mal elegidas que se agrietan durante el ensamblaje. Una base demasiado gruesa desperdicia espacio. Una base demasiado fina se deforma con el calor.

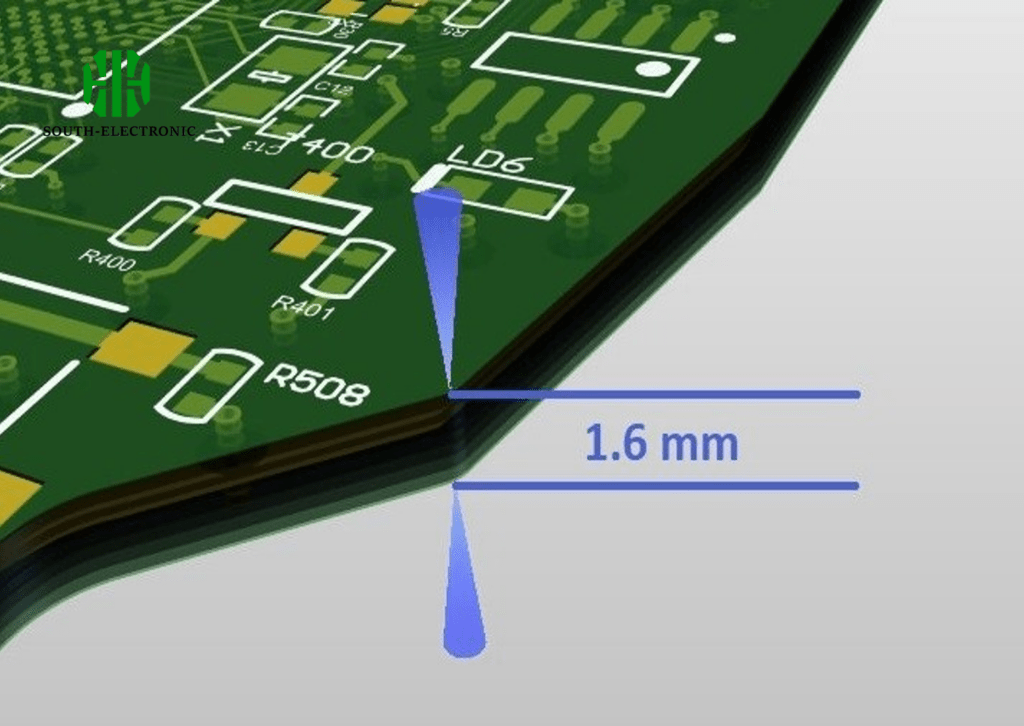

El grosor estándar de una PCB de aluminio varía entre 0,8 mm y 2,0 mm. En aplicaciones específicas, como la iluminación automotriz, se suele usar 1,5 mm para una óptima disipación del calor y resistencia a las vibraciones.
Cómo el espesor afecta la función
Su aplicación determina las necesidades de espesor:
Necesidades de gestión térmica
| Aplicación | Espesor sugerido | Justificación |
|---|---|---|
| Farolas LED | 1,6 mm–2,0 mm | Alta disipación de calor |
| LED de consumo | 1,0 mm–1,2 mm | Limitaciones de espacio |
| Fuentes de alimentación | 1,5 mm | Rendimiento equilibrado |
El aluminio más grueso disipa mejor el calor. Sin embargo, por encima de 2,0 mm, el peso resulta poco práctico para dispositivos portátiles.
Requisitos estructurales y de montaje
Las placas delgadas (menos de 1,0 mm) corren el riesgo de deformarse durante la soldadura. La producción de un prototipo falló porque las placas de 0,8 mm se doblaron dentro de hornos de reflujo. Los fabricantes requieren equipos especializados para evitar esto. El espesor de la capa térmica también afecta la precisión de la perforación, un factor clave en los diseños multicapa.
Opciones de espesor personalizado
La mayoría de los proveedores chinos ofrecen incrementos de 0,1 mm, entre 0,8 y 2,0 mm. Un espesor personalizado superior a este rango aumenta los costos entre un 15 y un 25 %. Siempre verifique los datos de las pruebas térmicas al seleccionar tamaños no estándar. La inusual solicitud de 3,0 mm de un cliente aumentó el costo en un 20 %, pero mejoró el rendimiento térmico solo en un 5 %, una mala compensación.
¿Cómo elegir al mejor fabricante de PCB de aluminio en China?
Los fallos de fábrica ocultos cuestan miles. Los materiales de baja calidad arruinan lotes enteros. Pero el socio adecuado fabrica placas perfectas.
Verifique las certificaciones, la calidad de las muestras y la velocidad de comunicación. Solicite primero los documentos IATF 16949[^7] y los informes de pruebas térmicas. Si es posible, visite las fábricas de forma remota mediante un recorrido en video.
Explicación de los criterios clave de selección
Evalúo a los proveedores en tres fases:
Requisitos de certificación
- IATF 16949 indica calidad de grado automotriz
- ISO 9001 muestra control básico de procesos
- La certificación UL garantiza estándares de seguridad
- Verificación completa del cumplimiento de RoHS
Solicite siempre los certificados vigentes. Muchos expiraron durante la actualización de la normativa china de 2021. Las fábricas sin IATF suelen ocultar fallas en los procesos.
Evaluación de la comunicación
Envíe consultas técnicas con:
- Especificaciones del material
- Requisitos de número de capas
- Necesidades de rendimiento térmico
- Detalles de tolerancia
Evalúe su tiempo de respuesta y la claridad de las preguntas. Las buenas fábricas responden en 24 horas con preguntas de seguimiento. Las malas envían respuestas predefinidas. Un fabricante salvó un proyecto al detectar inmediatamente una solicitud de tolerancia imposible de 0,05 mm. Reemplace a los fabricantes que pasen por alto estas señales de alerta.
Métodos de prueba de muestra
Solicite prototipos que incluyan:
- Ciclos de temperatura (de -40 °C a 125 °C)
- Pruebas de tensión de alta corriente
- Controles de delaminación después de la soldadura
- Verificación de la precisión dimensional
Las muestras de una fábrica superaron todas las pruebas, pero fallaron durante la producción en serie. Asegúrese de que utilicen procesos idénticos para las muestras y los pedidos al por mayor. Compare al menos dos unidades producidas en masa de fabricantes.
Conclusión
Las PCB de aluminio destacan por su excelente gestión térmica en aplicaciones de alta potencia, mientras que el FR-4 es ideal para circuitos complejos que requieren aislamiento. Siempre adapte los materiales del núcleo a las necesidades del proyecto y verifique a fondo a los fabricantes. Elija con cuidado para obtener una electrónica fiable.
