¿Cuál es la diferencia entre PCB y PCB de núcleo metálico?

Las placas de circuito impreso (PCBs) son la columna vertebral de la electrónica moderna, formando la base de casi todos los dispositivos electrónicos. Conectan componentes electrónicos, permitiendo la transmisión de señales eléctricas. Sin embargo, a medida que la tecnología ha avanzado, la demanda de PCBs especializadas ha crecido, lo que ha llevado al desarrollo de varios tipos, incluyendo las PCBs de núcleo metálico (MCPCBs). Vamos a explorar las diferencias entre las PCBs estándar y las MCPCBs, centrándonos en su estructura, materiales, aplicaciones y ventajas.

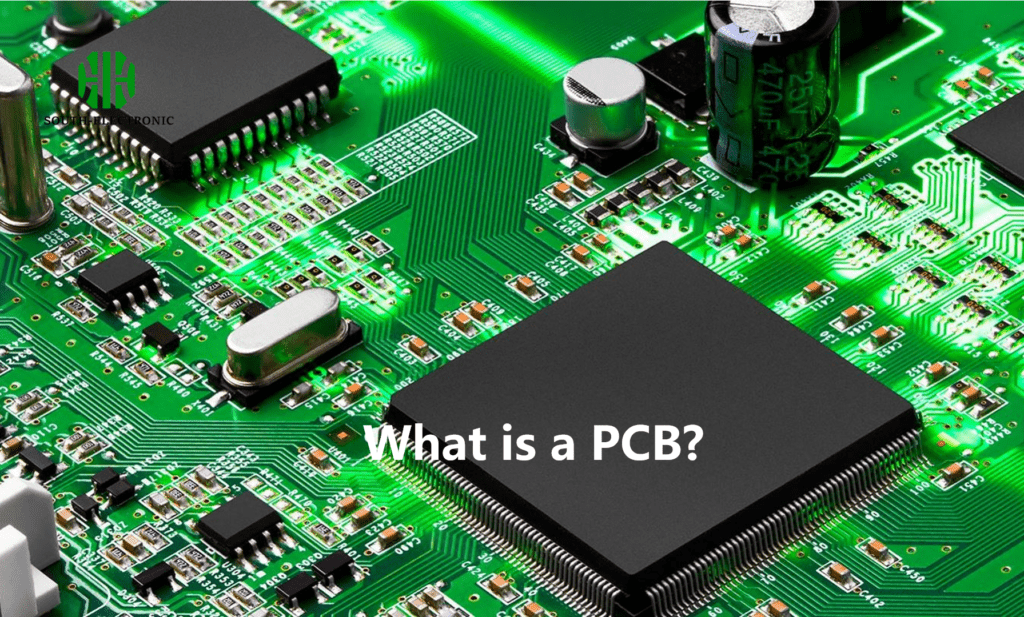

¿Qué es una PCB estándar?

Una PCB estándar es una estructura en capas laminada hecha de capas conductoras e aislantes. El material principal utilizado es resina epoxi reforzada con fibra de vidrio, a menudo llamada FR-4. La placa está compuesta por múltiples capas:

1. Material base: El sustrato generalmente está hecho de FR-4, que proporciona soporte mecánico y aislamiento. Tiene buenas propiedades eléctricas y es resistente al fuego.
2. Capa de cobre: Sobre el sustrato se lamina una fina capa de cobre. Esta capa de cobre se graba para formar caminos conductores, conocidos como pistas, que conectan varios componentes.
3. Máscara de soldadura: La máscara de soldadura es una capa protectora aplicada sobre las pistas de cobre para evitar cortocircuitos accidentales y la corrosión. También le da a la PCB su característico color verde.
4. Serigrafía: La capa de serigrafía se utiliza para imprimir etiquetas, logotipos y referencias de componentes, facilitando el ensamblaje y la resolución de problemas.

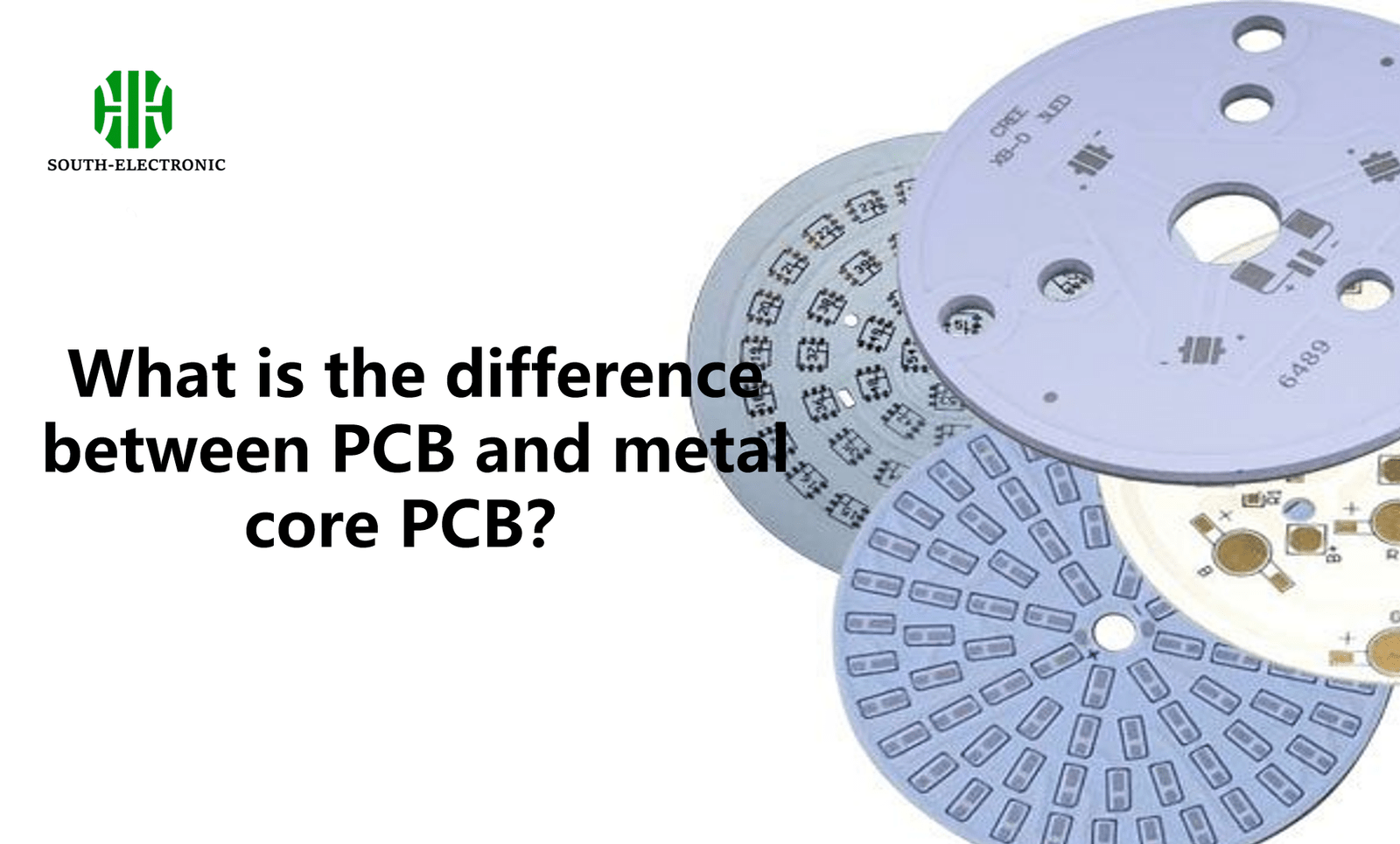

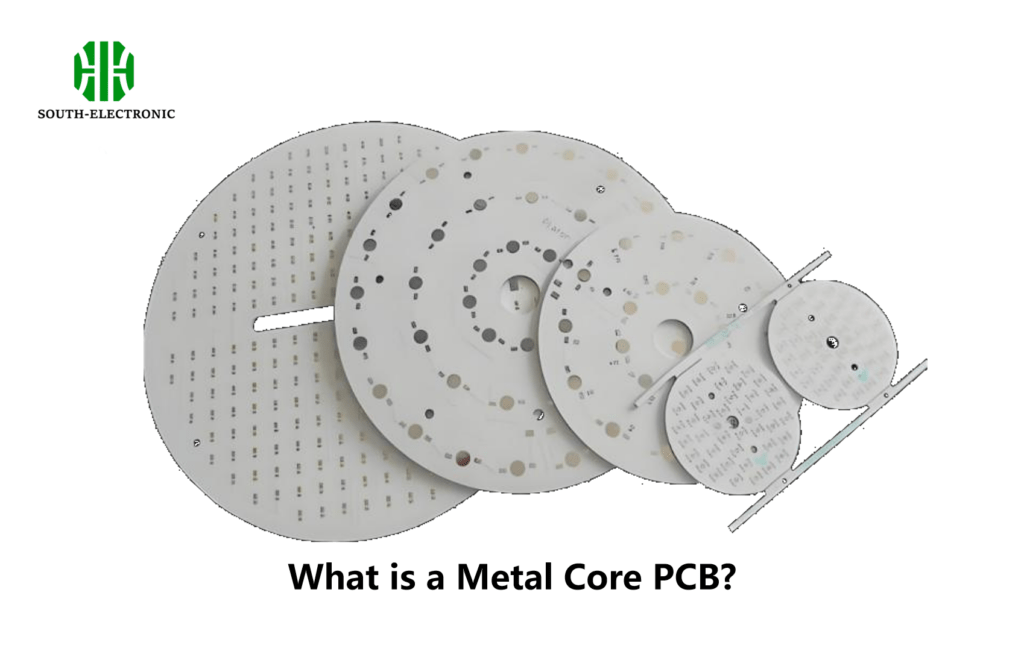

¿Qué es una PCB de núcleo metálico?

Una PCB de núcleo metálico (MCPCB), a veces llamada PCB con recubrimiento metálico, es un tipo de PCB que incluye una capa base de metal además de las capas estándar que se encuentran en las PCBs regulares. El núcleo metálico actúa como un disipador de calor, mejorando significativamente la gestión térmica. Los componentes clave de una MCPCB incluyen:

1. Núcleo metálico: El núcleo metálico suele estar hecho de aluminio o cobre. Proporciona una excelente disipación de calor y estabilidad mecánica.
2. Capa conductora térmica: Una capa dieléctrica con alta conductividad térmica se coloca entre el núcleo metálico y la capa de cobre. Esta capa transfiere el calor de los componentes al núcleo metálico.
3. Capa de cobre: Similar a las PCBs estándar, la capa de cobre forma el circuito eléctrico conectando diferentes componentes.
4. Máscara de soldadura y serigrafía: Estas capas funcionan de la misma manera que en las PCBs estándar, proporcionando protección y etiquetado.

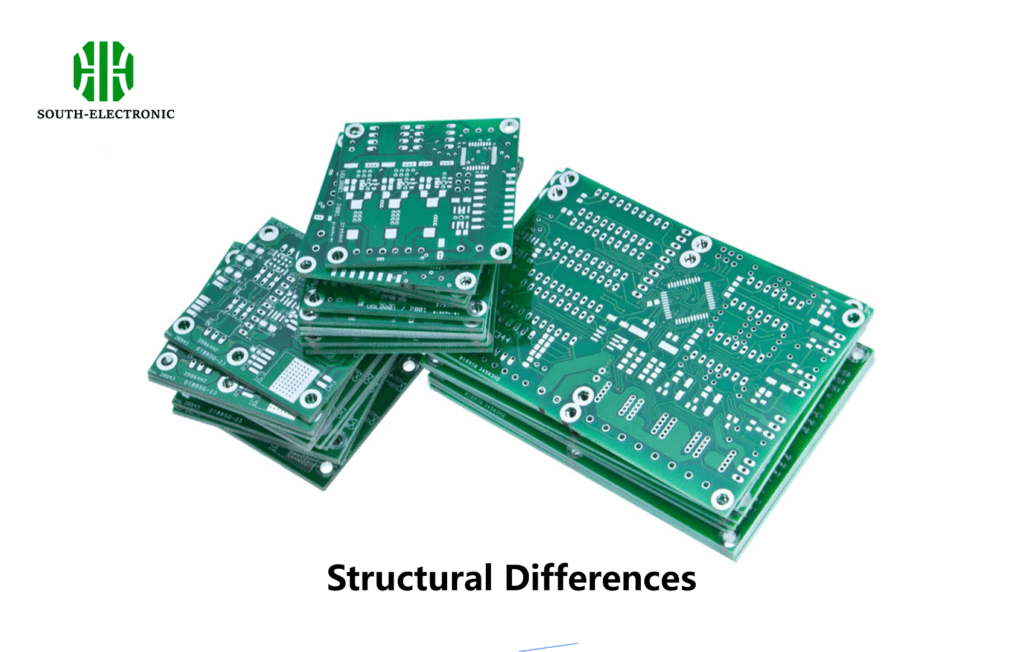

Diferencias estructurales

La diferencia estructural más significativa entre las PCBs estándar y las MCPCBs es el núcleo metálico en las MCPCBs. Mientras que las PCBs estándar dependen únicamente del sustrato FR-4 para la integridad estructural y el aislamiento, las MCPCBs integran una capa de metal para mejorar la disipación de calor.

Gestión térmica: En las PCBs estándar, el calor se disipa a través del material FR-4, que tiene una conductividad térmica relativamente baja. Esto puede ser una limitación en aplicaciones de alta potencia, donde el exceso de calor puede dañar los componentes o reducir el rendimiento. En cambio, las MCPCBs transfieren eficientemente el calor de los componentes críticos gracias a sus núcleos metálicos, lo que las hace ideales para aplicaciones de alta potencia.

Grosor: Las MCPCBs tienden a ser más gruesas que las PCBs estándar debido a la capa adicional de metal. Esto puede impactar el diseño general y el peso del dispositivo electrónico.

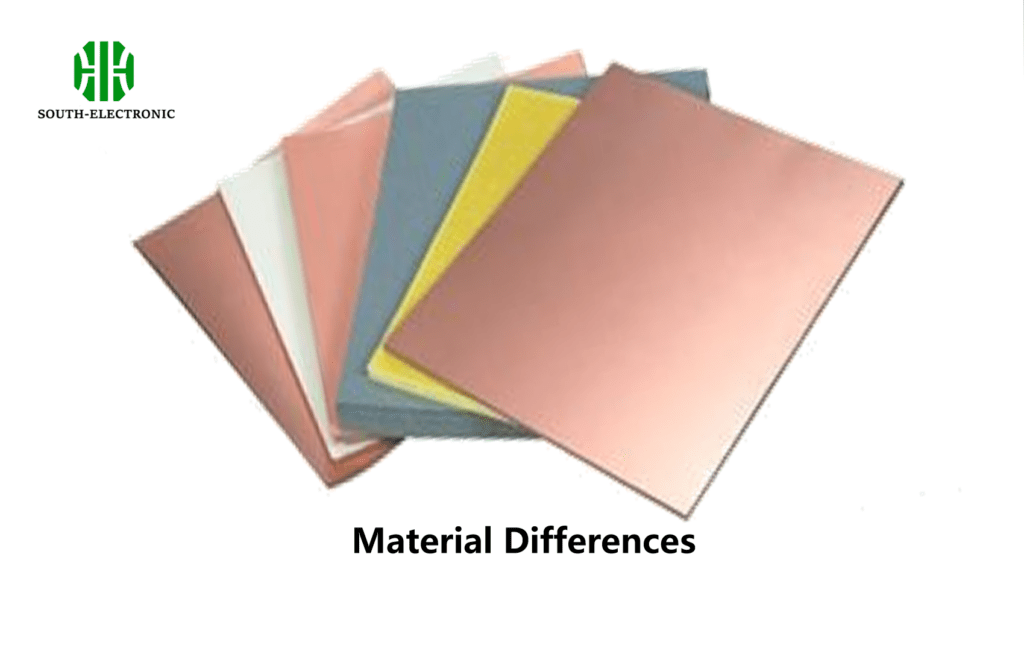

Diferencias de materiales

Los materiales utilizados en las PCBs estándar y las MCPCBs difieren principalmente en las capas base y dieléctrica.

FR-4 vs. Núcleo Metálico: Las PCBs estándar utilizan FR-4, una resina epoxi reforzada con vidrio conocida por sus excelentes propiedades de aislamiento eléctrico. Las MCPCBs utilizan metal (aluminio o cobre) como material base. El aluminio es ligero y tiene buena conductividad térmica, mientras que el cobre tiene un mejor rendimiento térmico pero es más pesado y costoso.

Capa dieléctrica: En las PCBs estándar, el material dieléctrico es típicamente el mismo FR-4 utilizado en la base. En las MCPCBs, la capa dieléctrica es un material térmicamente conductor que ayuda a transferir el calor de la capa de cobre al núcleo metálico.

Diferencias de aplicación

La elección entre una PCB estándar y una MCPCB depende a menudo de la aplicación, particularmente de los requisitos térmicos del dispositivo.

PCBs estándar: Estas se utilizan en una amplia gama de dispositivos electrónicos, desde electrónicos de consumo como teléfonos inteligentes y computadoras hasta equipos industriales. Son adecuadas para aplicaciones donde la disipación de calor no es una preocupación importante.

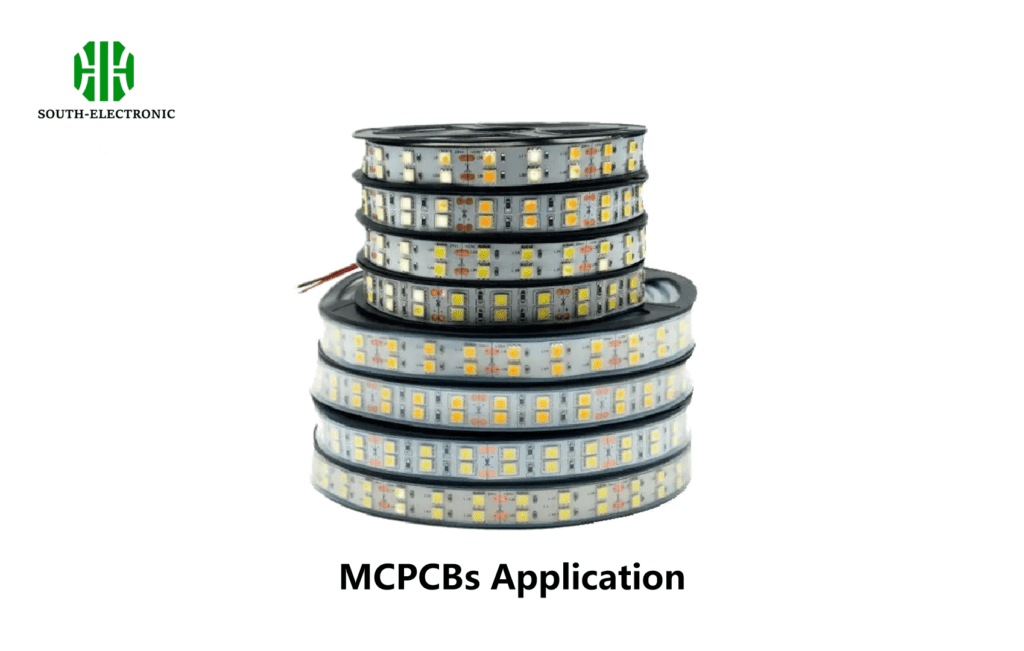

MCPCBs: Estas se utilizan comúnmente en iluminación LED de alta potencia, fuentes de alimentación, electrónica automotriz y otras aplicaciones donde la disipación eficiente del calor es crucial. Por ejemplo, en la iluminación LED, el calor generado por los LEDs debe disiparse rápidamente para evitar daños y mantener el rendimiento. Las MCPCBs son ideales para este propósito debido a sus capacidades superiores de gestión térmica.

Ventajas y desventajas

Cada tipo de PCB tiene su propio conjunto de ventajas y desventajas.

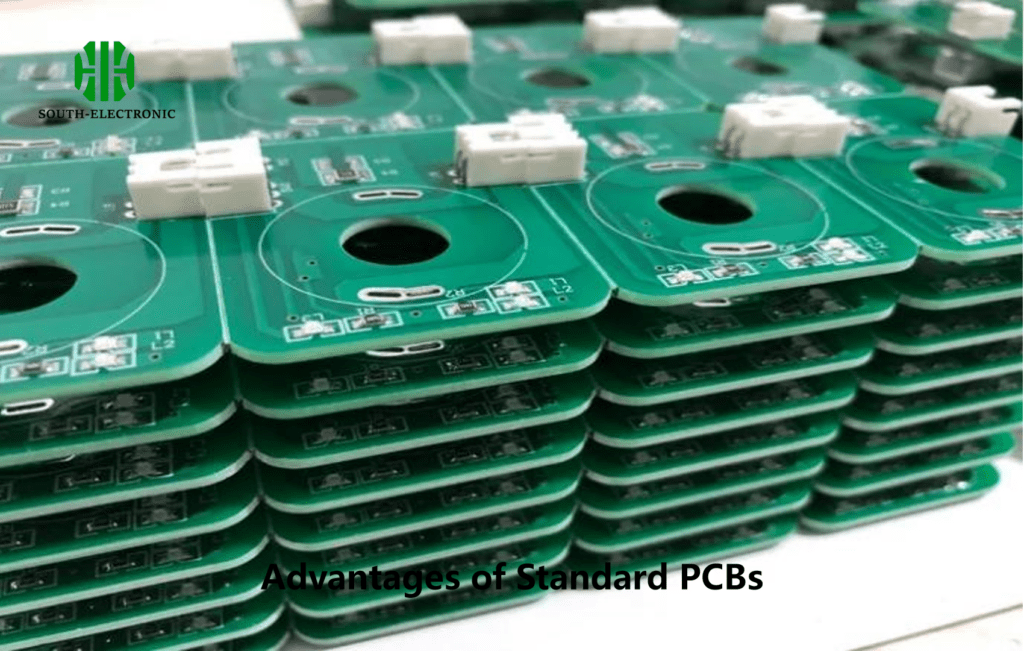

Ventajas de las PCBs estándar:

1. Rentables: Las PCBs estándar son generalmente menos costosas de fabricar que las MCPCBs, lo que las hace adecuadas para la producción en masa.
2. Versátiles: Son altamente versátiles y pueden usarse en una amplia gama de aplicaciones, desde gadgets simples hasta sistemas complejos.
3. Ligeras: Las PCBs estándar son más ligeras, lo cual es beneficioso en dispositivos electrónicos portátiles.

Desventajas de las PCBs estándar:

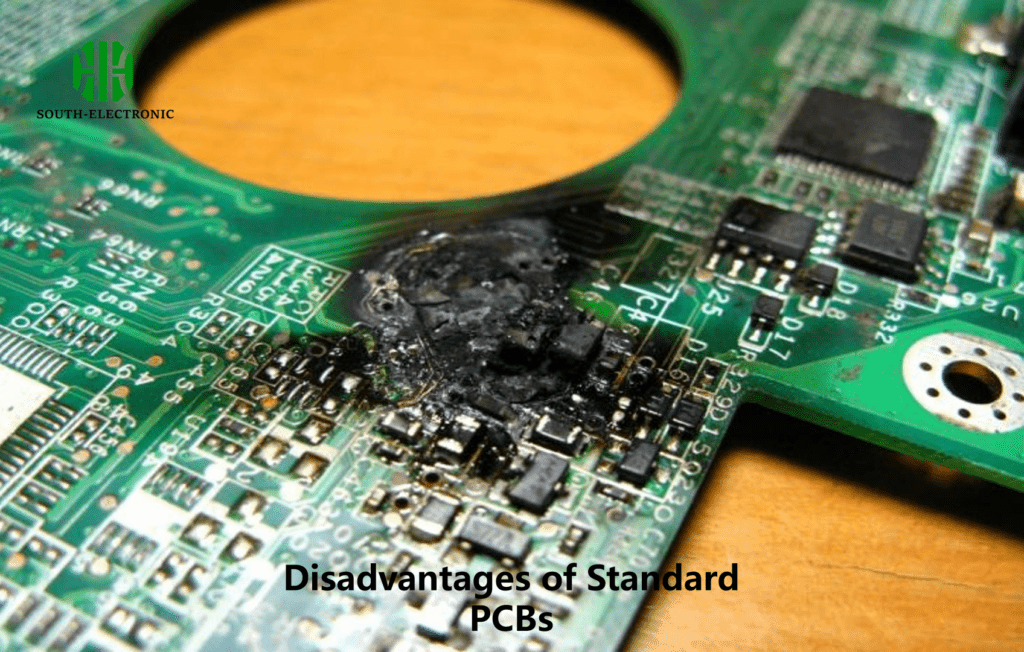

1. Pobre gestión térmica: No disipan el calor tan eficientemente como las MCPCBs, lo que puede limitar su uso en aplicaciones de alta potencia.
2. Manejo de potencia limitado: Las PCBs estándar pueden tener dificultades con componentes de alta potencia, lo que conduce al sobrecalentamiento y posibles fallas.

Ventajas de las MCPCBs:

1. Gestión térmica superior: El núcleo metálico disipa eficientemente el calor, prolongando la vida útil de los componentes y mejorando el rendimiento.
2. Durabilidad: Las MCPCBs son más robustas y pueden soportar mayores tensiones mecánicas y térmicas.
3. Aplicaciones de alta potencia: Son ideales para aplicaciones de alta potencia donde las PCBs estándar fallarían debido al sobrecalentamiento.

Desventajas de las MCPCBs:

1. Mayor costo: La adición de un núcleo metálico y materiales térmicamente conductores hace que las MCPCBs sean más costosas de producir.
2. Más pesadas: Las MCPCBs son generalmente más pesadas debido al núcleo metálico, lo que puede ser una desventaja en algunas aplicaciones.

Conclusión

La elección entre una PCB estándar y una MCPCB depende en gran medida de las necesidades específicas de la aplicación. Las PCBs estándar son adecuadas para una amplia gama de dispositivos electrónicos donde la gestión térmica no es una preocupación principal.

En cambio, las MCPCBs ofrecen ventajas significativas en aplicaciones de alta potencia donde la disipación de calor es crítica. Comprender estas diferencias ayuda a los ingenieros y diseñadores a seleccionar el tipo adecuado de PCB para sus proyectos, asegurando un rendimiento óptimo y una mayor vida útil del dispositivo electrónico.

A medida que la tecnología continúa evolucionando, es probable que la demanda de PCBs especializadas como las MCPCBs crezca, impulsada por la necesidad de aplicaciones electrónicas más eficientes y confiables.
