Crear dispositivos electrónicos es emocionante hasta que surgen problemas de fabricación. Los ensamblajes defectuosos suponen una pérdida de tiempo y dinero. Evítalos entendiendo claramente el ensamblaje de PCB.

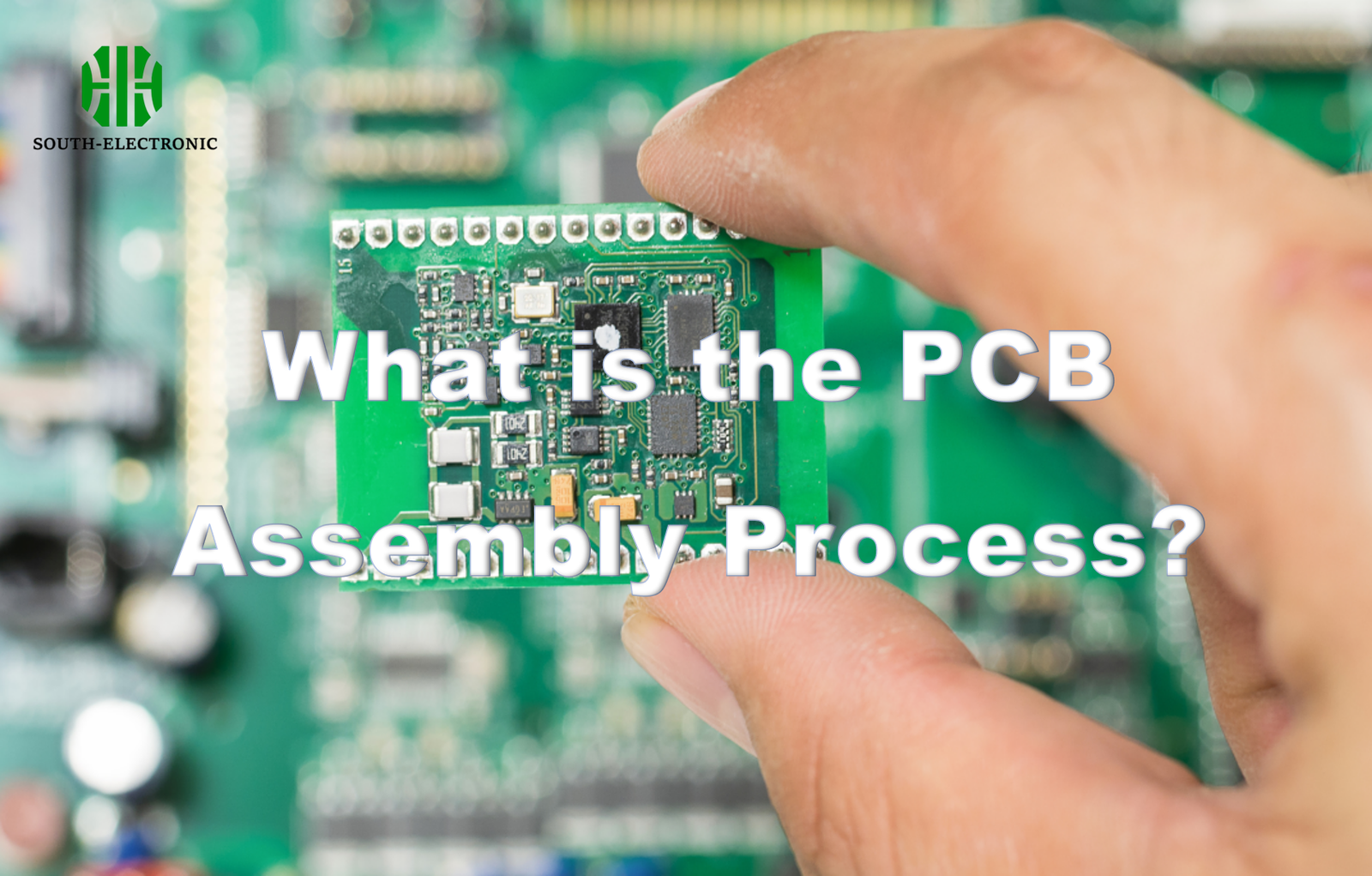

El ensamblaje de PCB coloca y suelda componentes sobre placas de circuitos desnudos. Utiliza pasos automatizados: aplicación de pasta de soldadura, colocación de componentes, soldadura por reflujo/ola y pruebas de calidad. Esto permite construir dispositivos electrónicos funcionales como computadoras o teléfonos.
Obtén el plan completo a continuación: detallaré costos, plazos y certificaciones críticas que protegen tus proyectos.
¿Qué certificaciones y estándares de calidad son más importantes en el ensamblaje de PCB?
Los dispositivos electrónicos defectuosos frustran a los usuarios. Sin las comprobaciones adecuadas, los dispositivos fallan prematuramente. Elige las certificaciones que garantizan un rendimiento duradero.
ISO 9001 e IPC-A-610 ocupan los primeros puestos. ISO aborda los sistemas de gestión de calidad, mientras que IPC define los criterios de aceptación. Ambas minimizan los defectos para mantener la fiabilidad y seguridad de sus productos.
Por qué estas normas son dominantes
Abarcan responsabilidades distintas pero complementarias. ISO garantiza procesos consistentes, auditando los controles de los proveedores y la documentación. IPC establece parámetros visuales y funcionales mediante criterios como el espesor de la soldadura y la alineación de los componentes.
Las priorizo para la mitigación de riesgos. Por ejemplo:
- ISO 14001 reduce los riesgos ambientales derivados de los residuos químicos
- Certificación UL verifica la seguridad eléctrica para los mercados estadounidenses
Aquí tiene una breve tabla comparativa:
| Norma | Área de enfoque | Beneficio clave |
|---|---|---|
| ISO 9001 | Fiabilidad del proceso | Resultados predecibles, menos errores |
| IPC-A-610 | Calidad de los componentes | Previene fallos de soldadura/colocación |
| UL/CE | Cumplimiento de seguridad | Evita retiradas del mercado en los mercados objetivo |
Adoptar estas normas genera confianza y, al mismo tiempo, reduce en un 40 % los fallos de campo, según datos del sector. Las auditorías externas garantizan la rendición de cuentas; nunca me salto las recertificaciones anuales de los fabricantes contratados.
¿Cuánto cuesta el montaje de PCB?
Las facturas inesperadas arruinan los proyectos. Muchos pasan por alto las variables que aumentan los gastos. Conózcalas para presupuestar con precisión y evitar sorpresas.
Los costes oscilan entre 0,02 $ y 10 $ por placa. La complejidad es clave. Los diseños sencillos se mantienen por debajo de 1 $; Las placas de circuito impreso denso cuestan 10 veces más debido a la precisión de colocación y a que las piezas en miniatura requieren herramientas avanzadas.
Análisis del desglose de costos
Cuatro factores determinan el precio. La selección de componentes es fundamental: los chips especializados aumentan el precio entre un 30 % y un 50 % en comparación con las alternativas genéricas. Las capas de la placa también influyen en el costo: las PCB de 8 capas duplican el precio de sus equivalentes de 2 capas.
Aquí está mi tabla de estimación de costos para escenarios comunes:
| Factor | Gama baja | Gama media | Gama alta |
|---|---|---|---|
| Complejidad (SMD) | 50 piezas (0,5 USD) | 200 piezas (2 USD) | Más de 500 piezas (8 USD) |
| Volumen | 100 unidades ($4/u) | 1000 unidades ($1.5/u) | 10000 unidades ($0.3/u) |

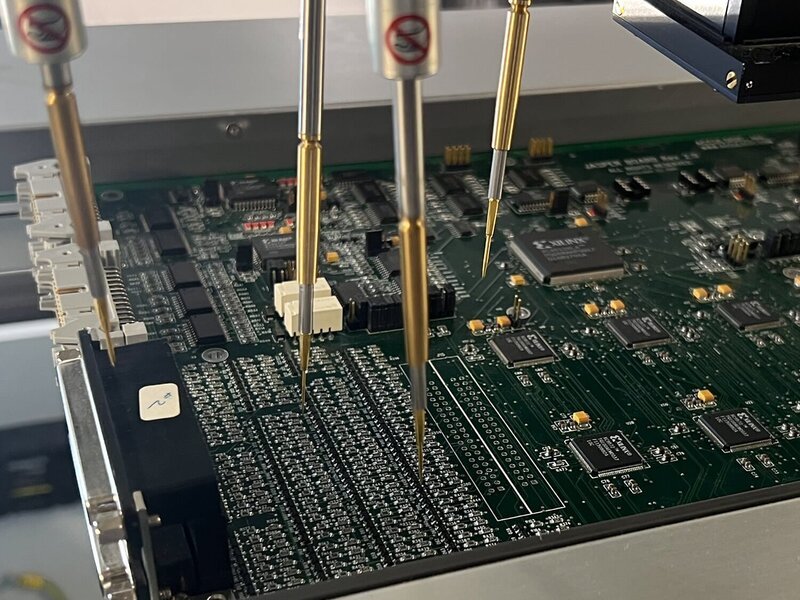

| Necesidades de Prueba | Básica ($0.1) | Funcional ($0.5) | Rayos X/TIC ($2) |
Optimice con estos principios: estandarice los componentes, los pedidos por lotes (un mínimo de 1000 unidades reduce los costos por unidad) y evite el sobreenchapado a menos que las pruebas de durabilidad demuestren que es esencial. Adquirir resistencias localmente en lugar de importarlas me ahorró un 22% en el tercer trimestre.
¿Qué tan rápido se pueden ensamblar las PCB?
Los retrasos se acumulan durante el lanzamiento de productos. Los prototipos lentos retrasan las fases de prueba. La velocidad varía enormemente: planifique teniendo en cuenta estas comprobaciones.
Las PCBA estándar tardan de 1 a 4 semanas. Los servicios urgentes se entregan en 72 horas, pero cuestan un 100% más. Factores clave: stock de componentes, número de capas y complejidad de las pruebas. Siempre verifique primero la capacidad del proveedor.
Estrategias de Control de Plazos
Comunique las fechas límite con los proveedores por adelantado. La escasez de existencias causa el 90% de los retrasos. Preapruebo las piezas de repuesto en las listas de materiales. La simplicidad del diseño reduce drásticamente el tiempo; las placas de 12 capas añaden una semana en comparación con las variantes de 4 capas.
Use esta tabla para planificar:
| Nivel de Servicio | Duración | Ideal para | Limitaciones | |||||
|---|---|---|---|---|---|---|---|---|
| Estándar | 10-20 días | Pedidos al por mayor (+1000 unidades) | Preprocesamiento mínimo de 5 días | |||||
| Exprés | 3-7 días | Prototipos beta | 40% de sobrecosto | Superrápido | ≤72 horas | Revisiones críticas | Pruebas limitadas disponibles |
Las fábricas automatizadas superan a los talleres manuales en velocidad. Mi último pedido exprés funcionó porque finalizamos la prefabricación de panelización. Recuerde que las pruebas funcionales añaden un mínimo de 2 días, independientemente de la urgencia.
Conclusión
Dominar el ensamblaje de PCB evita errores y tiempos desordenados. Priorice los estándares críticos, los factores de costo y las compensaciones de velocidad para enviar productos electrónicos confiables dentro del presupuesto.
