¿Qué es el TDA 7805?

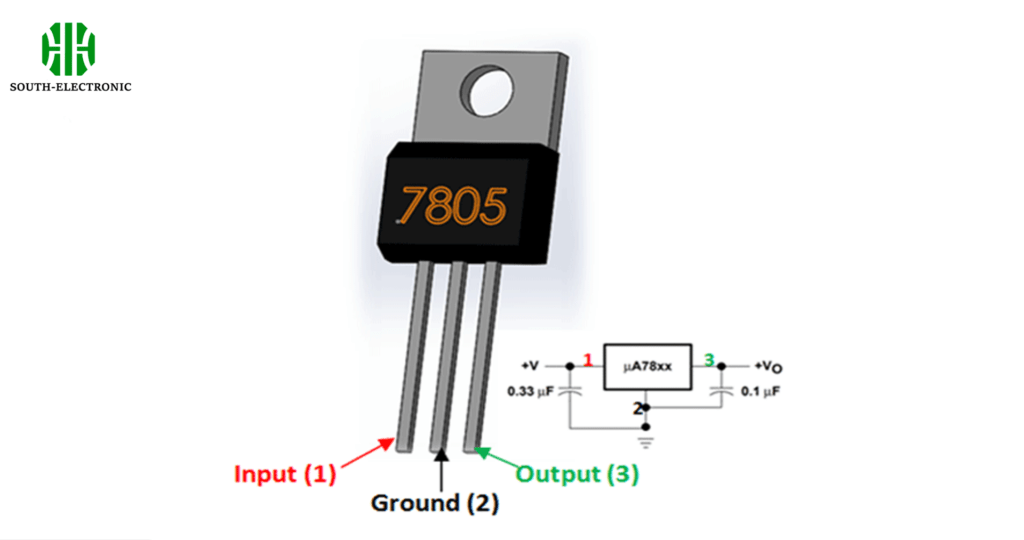

El TDA 7805 es un regulador de voltaje lineal. Se utiliza en PCBs para convertir un voltaje de entrada más alto (7V-35V) en una salida estable de 5V. Funciona utilizando un conjunto de componentes internos para regular el voltaje. Esto lo hace convirtiendo el exceso de energía en calor. Esto significa que necesitas un disipador de calor para mantenerlo fresco. El TDA 7805 tiene tres pines: entrada, salida y tierra. También tiene características de seguridad como apagado térmico y limitación de corriente. Estas características protegen contra sobrecargas. Esto hace que el TDA 7805 sea una buena opción para obtener una fuente de alimentación de 5V confiable en todo tipo de dispositivos electrónicos.
¿Cuáles son las aplicaciones típicas del TDA 7805 en varios dispositivos electrónicos?
El TDA 7805 se utiliza en todo tipo de cosas, desde electrónica doméstica simple hasta sistemas automatizados complejos. Se utiliza en microcontroladores, cargadores portátiles y proyectos de aficionados porque es fácil de usar y funciona.
| Tipo de dispositivo | Aplicación del TDA 7805 |
|---|---|
| Microcontroladores | Regulación de voltaje de la fuente de alimentación |
| Cargadores de batería | Salida de carga estable |
| Salida de carga estable | Fuente de alimentación del sistema de control |
Consideraciones de seguridad para usar el TDA 7805 en PCBs
- Al usar el TDA 7805 en diseños de PCB, necesitas pensar en el calor y la protección del circuito. Agregar disipadores de calor y diodos de protección puede hacer que el regulador de voltaje dure más y sea más seguro.
- Debes seguir las prácticas recomendadas para soldar y diseñar el circuito para obtener lo máximo del regulador y mantenerlo seguro.
- El TDA 7805 es un buen regulador para muchas cosas, pero es posible que desees usar algo diferente como el LM317 (voltaje de salida ajustable) o el LM2940 (baja caída de tensión) en diferentes situaciones.
| Regulador | Características | Caso de uso típico |
|---|---|---|
| LM317 | Salida ajustable (1.5V a 37V) | Aplicaciones que requieren voltaje variable |
| LM2940 | Baja caída de tensión | Sistemas con diferencial de entrada-salida mínimo |
¿Cuáles son las consecuencias de exceder las especificaciones de voltaje de entrada del TDA 7805?
Si introduces más voltaje en el TDA 7805 de lo que puede manejar, pueden ocurrir cosas malas. Puede calentarse demasiado, puede volverse menos eficiente y puede poner demasiado estrés en las partes internas, lo que puede hacer que se apague o se rompa para siempre. Lo máximo que puede tomar es aproximadamente 35 voltios, y si superas eso, puede volverse realmente ineficiente y desperdiciar mucha energía como calor, y puede romperse y llevarse otras partes con él.
Conclusión
El regulador de voltaje TDA 7805 es imprescindible para cualquier proyecto de electrónica. Toma una entrada de voltaje más alto y te da una salida de 5V agradable y estable. Es simple de usar, tiene características de seguridad incorporadas como limitación de corriente y apagado térmico, y es lo suficientemente versátil como para trabajar en todo tipo de proyectos, desde cosas simples de aficionados hasta sistemas de automatización complejos. Si quieres sacar el máximo provecho del TDA 7805, necesitas saber cómo usarlo correctamente, entender sus especificaciones y elegir la configuración correcta y partes adicionales como disipadores de calor. Ya sea que estés comenzando o lleves años haciendo electrónica, aprender cómo usar el TDA 7805 hará que tus proyectos funcionen mejor y duren más.
