¿Tiene problemas con las pistas de cobre desordenadas que arruinan sus circuitos impresos? El desperdicio de materiales agota su tiempo y presupuesto. Descubra los momentos precisos en que el grabado profesional se vuelve esencial para el éxito.

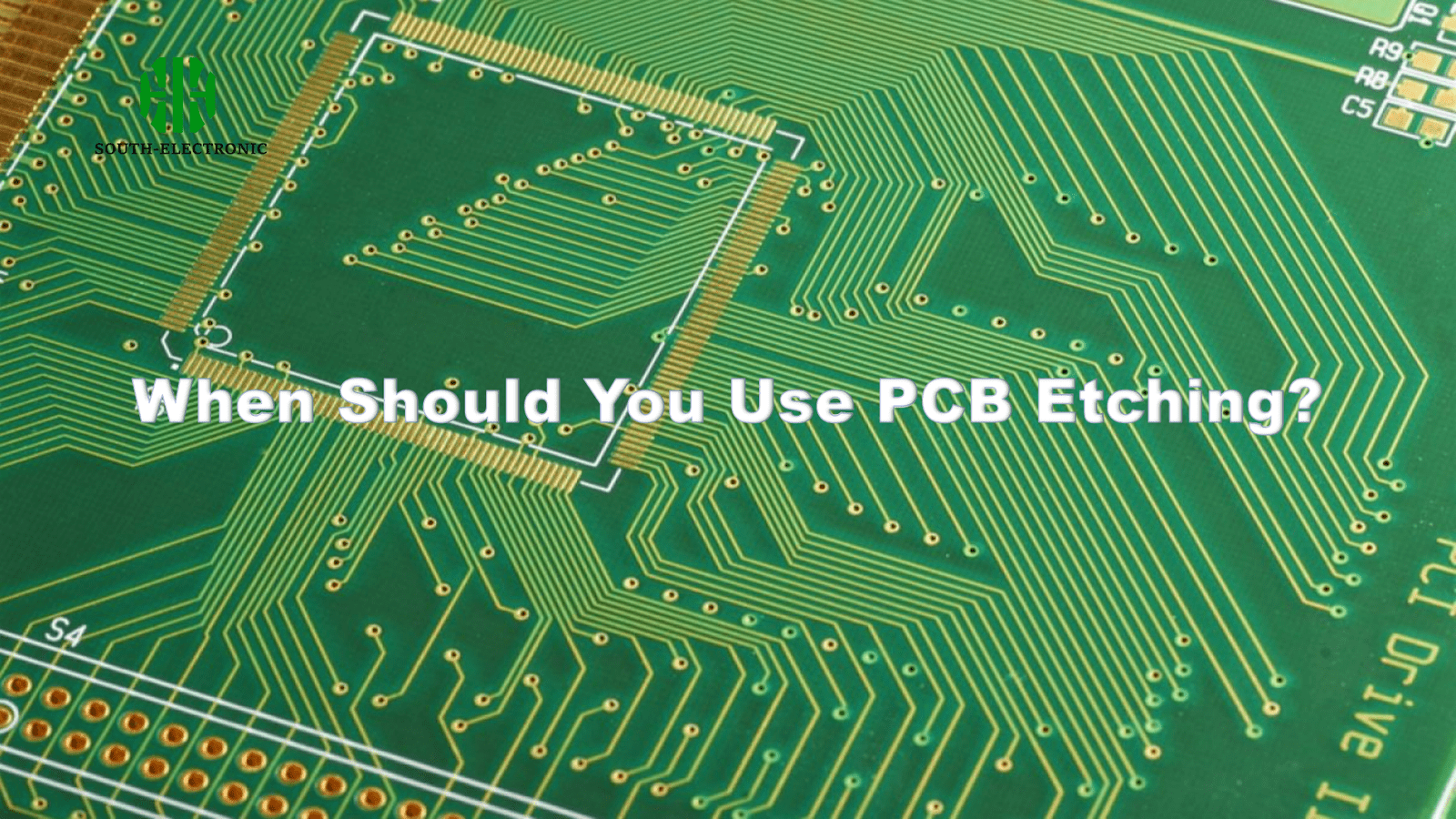

Utilice el grabado de PCB para crear circuitos impresos personalizados que requieran la eliminación precisa del cobre de las pistas/almohadillas. Ideal después de transferir diseños a placas revestidas de cobre, pero antes del ensamblaje de componentes; generalmente para prototipado o producción de lotes pequeños que requieren circuitos asequibles y de alta precisión.
Comprender la aplicación correcta ahorra recursos y evita dolores de cabeza. Ahora descubra soluciones prácticas para los desafíos de grabado que inevitablemente enfrentará.

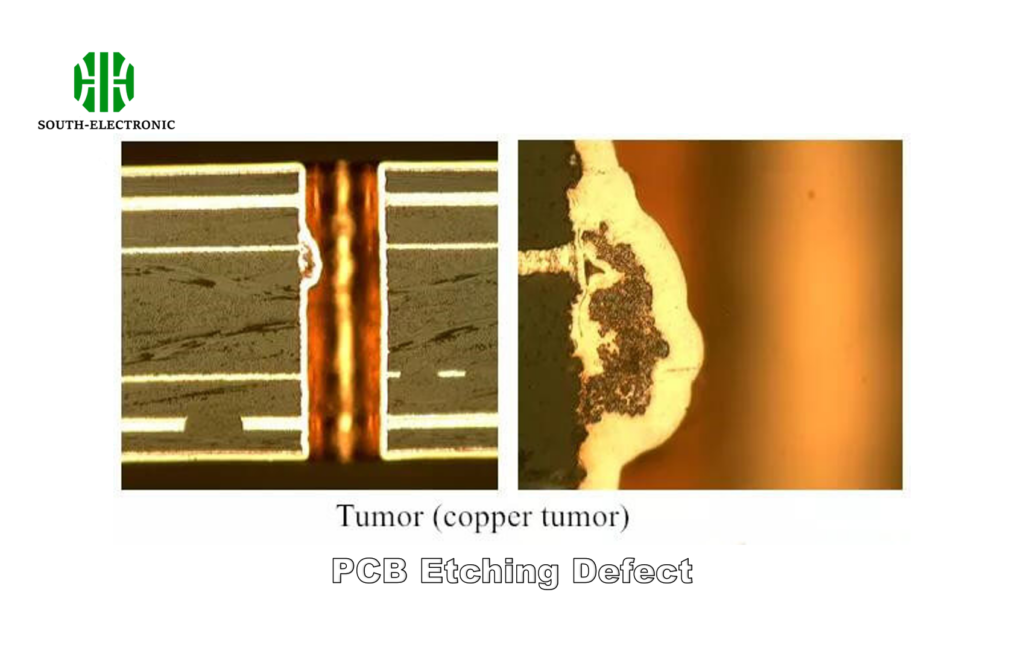

¿Cómo solucionar problemas comunes de grabado de PCB?
¿Frustrado por pistas incompletas o placas dañadas? Un grabado fallido detiene proyectos y desperdicia materiales. Aprenda soluciones rápidas para problemas recurrentes.
Primero, revise la agitación de la bandeja, la frescura de la solución y el tiempo de exposición. Una agitación débil causa un grabado desigual. Los productos químicos caducados ralentizan la eliminación del cobre. La sobreexposición consume trazas esenciales.
Pasos críticos para la solución de problemas
Tres patrones de fallos plagan el grabado de placas de circuito impreso (PCB) en casa:
| Tipo de problema | Acción inmediata | Consejo de prevención |
|---|---|---|
| Grabado parcial | Aumentar la agitación | Usar solución caliente (45 °C) |
| Trazas sobregrabadas | Reducir el tiempo en un 30 % | Aplicar esmalte de uñas en zonas delicadas |
| Patrones desiguales | Limpiar la superficie de cobre | Fregar el preprocesamiento con la tabla |
Los problemas de agitación causan el 60% de las fallas. La solución debe fluir sobre el cobre de forma constante. Mueva el recipiente con cuidado cada dos minutos. Nunca deje la placa estancada.
El agotamiento de la solución sabotea los resultados. El cloruro férrico se agota después de tres placas por litro. Pruebe siempre con cobre de desecho antes de grabar su diseño.
Los errores de sincronización destruyen las trazas de precisión. Las diferentes temperaturas modifican la velocidad de grabado. Consulte siempre las instrucciones del fabricante. Es mejor comprobar con frecuencia que adivinar.
La rápida resolución de problemas garantiza un grabado exitoso de la placa de circuito impreso en todo momento.
¿Qué necesita realmente en su kit de grabado de PCB casero?
¿Gasta dinero en herramientas innecesarias? Los kits incompletos causan accidentes peligrosos. Optimice sus elementos esenciales para obtener resultados fiables.
Los artículos esenciales son la solución de grabado, las bandejas de plástico, el equipo de seguridad y las placas de cobre. Incluya guantes de goma, gafas protectoras, recipientes resistentes al ácido y papel de transferencia para diseños de circuitos.
Composición del Kit Inteligente
Todo kit eficaz para grabar placas de circuito impreso (PCB) requiere:
| Categoría | Artículos esenciales | Opcional pero útil |
|---|---|---|
| Seguridad | Guantes de nitrilo, gafas protectoras | Delantal, mascarilla de ventilación |
| Materiales | Placa revestida de cobre | Placas de varios tamaños |
| Productos químicos | Solución para grabar PCB (500 ml) | Botella con pulverizador para limpieza |
| Herramientas | Pinzas de plástico, bandejas | Varilla agitadora específica |
La elección de productos químicos determina los resultados. El cloruro férrico funciona de forma fiable, pero mancha todo. Las soluciones alternativas de ácido cítrico ayudan a los principiantes a evitar salpicaduras peligrosas.
La preparación de seguridad previene emergencias. Designe un espacio permanentemente alejado de niños y mascotas. Tenga vinagre a mano para neutralizar los derrames al instante.
Las herramientas de preparación de superficies mejoran drásticamente la calidad. La lana de acero fina limpia mejor que el papel de lija. Use agua destilada al enjuagar para evitar depósitos minerales en el cobre.
Un equipo adecuado hace que el grabado de circuitos impresos sea más seguro y predecible.
¿Puede el fresado de PCB reemplazar el grabado químico para sus necesidades de prototipado?
¿Desea elegir entre máquinas ruidosas o productos químicos tóxicos? Ambos enfoques tienen desventajas ocultas que afectan los resultados del proyecto.
El fresado es adecuado para placas con mucho metal que requieren resultados inmediatos. El grabado químico se adapta mejor a diseños complejos. El fresado cuesta tres veces más, pero no requiere la eliminación de residuos tóxicos.
Análisis comparativo crítico
| Factor de prototipado | Fresado de PCB | Grabado químico | |--------------------------|----------------------------|---------------------------|
| Tiempo de configuración | Calibración: 15 minutos | Preparación química: 30 minutos |
| Precisión de detalle | Ancho mínimo de traza: 0,2 mm | Alcanzable: 0,1 mm |
| Costos operativos | $8 por placa (desgaste de la broca) | $1,20 por placa |
| Materiales tóxicos | Ninguno | Requiere eliminación de productos químicos |
Los proyectos con plazo prefieren el fresado. Cuando se necesita una placa de circuito impreso el mismo día con pasos de preparación mínimos, el fresado es la mejor opción. Sin embargo, las placas multicapa complejas se destruyen fácilmente de esta manera.
Las preocupaciones ambientales dificultan el grabado. La eliminación adecuada de la solución de grabado de PCB requiere centros de residuos certificados. El fresado genera polvo de cobre reciclable.
Los cálculos presupuestarios revelan costos inesperados. El grabado parece más económico al principio. Sin embargo, los productos químicos de repuesto y las placas dañadas se acumulan rápidamente. Las brocas de fresado son más caras, pero duran entre 30 y 40 placas.
Conclusión
Utilice el grabado de PCB cuando necesite prototipos de alto detalle y asequibles. Prepare los kits adecuados y tenga conocimientos de resolución de problemas. Considere el fresado para placas sencillas y urgentes sin productos químicos.
