¿Tiene problemas con la pérdida de señal en sus diseños de alta frecuencia? ¿Le frustra el sobrecosto al usar placas especiales? Comprender los precios de las PCB de Rogers le ayudará a evitar costos inesperados y retrasos en sus proyectos.

Las PCB de Rogers son más caras debido a sustratos avanzados como la serie RO4000®, una fabricación compleja que requiere un estricto control de impedancia (±5%) y equipos de procesamiento especializados. Estos materiales superan al FR-4 estándar en aplicaciones de alta frecuencia, pero incrementan los gastos de producción entre 3 y 8 veces en comparación con las placas convencionales.

Estos factores crean la situación ideal para precios más altos: analicemos qué impulsa estos costos y cómo gestionarlos eficazmente.

¿Cuáles son las series de materiales más comunes de Rogers?

¿Se encuentra en un callejón sin salida con materiales incompatibles? La selección de sustratos Rogers adecuados evita problemas de rendimiento. Las series clave satisfacen distintas necesidades técnicas.

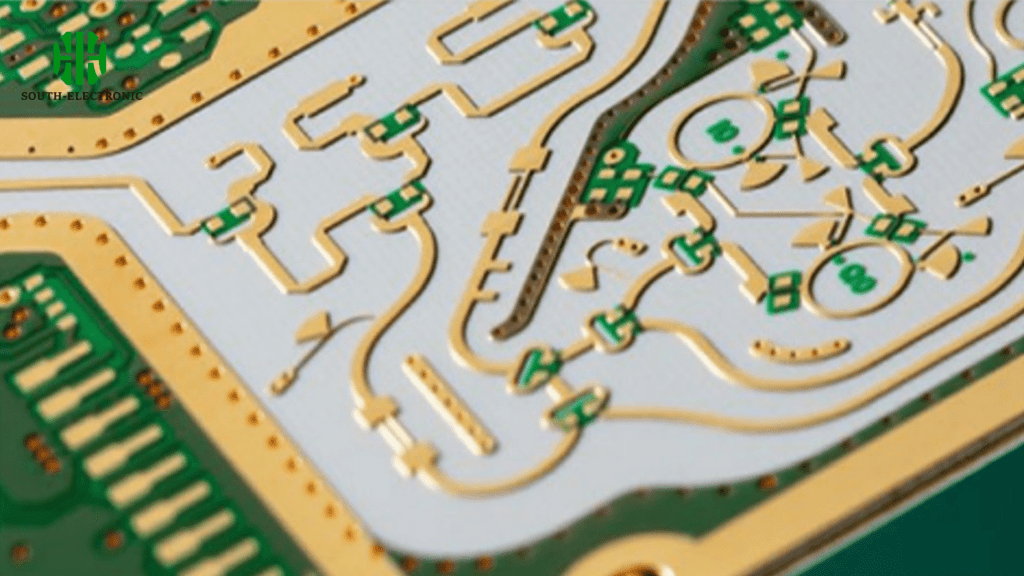

Las series comunes de materiales para PCB de Rogers incluyen RO4000® para RF/microondas, RT/duroid® para la industria aeroespacial (baja pérdida dieléctrica) y TMM® para estabilidad térmica. RO4835™ ofrece un equilibrio entre coste y rendimiento, mientras que RO3000® se adapta a las necesidades de alta frecuencia; todos difieren en el grosor de PCB de Rogers y los valores Dk.

Diferencias Críticas entre los Materiales de Rogers

Cada material de PCB de Rogers tiene propiedades únicas que determinan sus aplicaciones ideales. A diferencia del FR-4 genérico (descrito en las comparaciones de las hojas de datos de Rogers FR4), estos laminados ofrecen características de ingeniería de precisión.

El sustrato RT/duroid® 5880 destaca en la industria aeroespacial con una pérdida de señal ultrabaja, pero requiere un equipo de prensado especializado. RO4350B™ domina la infraestructura 5G con un rendimiento consistente en todos los rangos de temperatura. La elección de materiales influye directamente en el precio de las PCB de Rogers, ya que los sustratos de mayor rendimiento requieren una química compleja. Para obtener especificaciones precisas, consulte siempre la hoja de datos de materiales de las PCB de Rogers.

¿Qué pruebas son esenciales para las PCB de Rogers? ¿Qué normas se aplican?

¿Se producen fallos de RF inesperados después de la producción? Las pruebas rigurosas evitan costosos fallos de funcionamiento en campo. Los requisitos de verificación superan los de las PCB estándar.

Las pruebas esenciales incluyen la verificación de impedancia (IPC-2141A), la prueba de estrés térmico (baño de soldadura a 288 °C) y el análisis de integridad de la señal. Las normas clave son IPC-6012EM para placas de alta frecuencia y MIL-PRF-31032 para aplicaciones de defensa, lo que garantiza la estabilidad en condiciones ambientales extremas.

Protocolo de Validación Integral

El control de calidad de las placas Rogers implica una validación trifásica que supera las comprobaciones convencionales:

Certificación de Materiales
Requiere la verificación de la constante dieléctrica a nivel de lote mediante pruebas de línea de banda fija. Los proveedores deben proporcionar certificaciones Rogers Substrato 5880 que confirmen una tolerancia Dk de ±0,05. Las pruebas de absorción de humedad cumplen con las normas IPC-TM-650 2.6.2.

Control de Impedancia
Los fabricantes realizan pruebas TDR (Reflectometría en el Dominio del Tiempo) en el 100 % de las pistas críticas. Las tolerancias se ajustan a ±5% frente al ±10% del FR-4. Esto requiere un control preciso del espesor de las PCB de Rogers; variaciones superiores al 2% provocan desajustes de impedancia.

Validación de Alta Frecuencia
Mediciones de pérdida de inserción mediante analizadores vectoriales de redes de hasta 40 GHz. Las placas se someten a ciclos de temperatura (de -55 °C a +125 °C) con monitorización continua de los parámetros S para detectar variaciones de rendimiento. Las secciones transversales verifican la calidad del recubrimiento en microvías.

Estos protocolos aumentan entre un 15 % y un 25 % los costes de producción, pero previenen fallos de campo en sistemas críticos.

¿Qué verificar en un proveedor de PCB de Rogers?

Elegir al fabricante de PCB de Rogers equivocado puede suponer el fracaso del proyecto. Cinco factores críticos distinguen a los socios cualificados de los proveedores de riesgo.

Verifique sus certificaciones de manipulación de materiales, su capacidad de control de impedancia (±5%), la posesión de equipos de prueba de alta frecuencia y su experiencia en el sector. Solicite referencias de clientes con aplicaciones similares y confirme las certificaciones AS9100/ISO para proyectos aeroespaciales/médicos.

Lista de verificación para la calificación de proveedores

La selección de proveedores requiere una investigación más profunda que va más allá de las simples cotizaciones:

Los fabricantes de PCB de Rogers de renombre mantienen sistemas de almacenamiento de material a temperatura controlada (20 °C/30 % HR) y trazabilidad de lotes. Exija muestras de producción antes de realizar pedidos grandes; realice pruebas independientes de resistencia al pelado y de estrés térmico. Los proveedores que carecen de prensas de laminación específicas para cada sustrato suelen comprometer la adhesión de las capas. Nuestros socios experimentados analizan sus precios de PCB Rogers con transparencia, sin limitarse a ofrecerle la opción más económica.

Conclusión

Las PCB Rogers justifican su precio premium gracias a su rendimiento superior en alta frecuencia, aunque los costos de los materiales y la fabricación especializada elevan los precios entre 3 y 8 veces por encima de FR-4. Seleccionar proveedores verificados garantiza la fiabilidad.
