¿Alguna vez ha abierto PCBs costosos solo para encontrar manchas de oxidación o sustratos deformados? El asesino silencioso no es la mala fabricación, es el embalaje inadecuado. La mayoría de los ingenieros descubren esta realidad solo después de costosos fallos en el campo.

El embalaje al vacío[^1] protege los PCBs de la humedad, la oxidación y el daño físico al crear un entorno libre de oxígeno. Al eliminar los contaminantes atmosféricos y mantener niveles de humedad estables, se conserva la soldabilidad y la integridad de los componentes, cumpliendo con los estándares J-STD-033D/IPC-1601 para electrónica crítica.

Aunque las bolsas selladas al vacío pueden parecer un artículo común, sus especificaciones de ingeniería afectan directamente la confiabilidad del producto. Analicemos por qué este proceso a menudo pasado por alto separa los prototipos funcionales de la electrónica de misión crítica.

Beneficios del uso de sellado al vacío para el embalaje de PCB

¿Cuál es el retorno de la inversión de gastar $0,80 extra en embalaje al vacío? Para un PCB de dispositivo médico, podría prevenir un retiro de $500K. Los beneficios de protección se traducen en retornos financieros medibles en diversas industrias.

El sellado al vacío evita la exposición a la humedad[^2] (crítica para componentes MSD), minimiza el estrés térmico[^3] durante el transporte y reduce los riesgos de ESD. Los estudios muestran que disminuye los fallos en el campo en un 62% en comparación con las bolsas antiestáticas solas, particularmente en entornos de alta humedad.

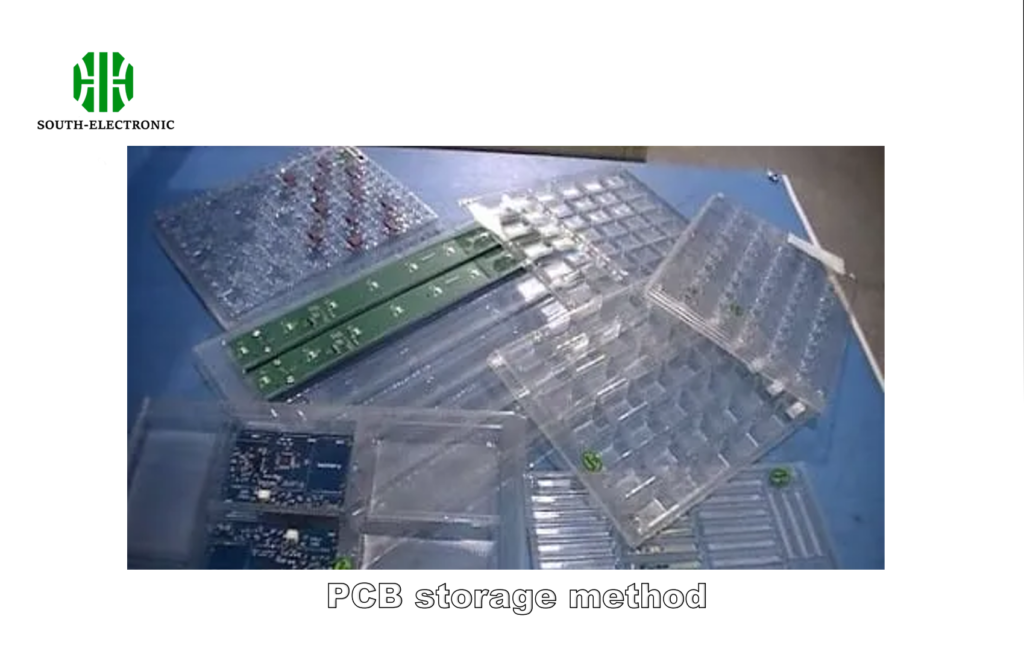

Comparación de métodos de almacenamiento de PCB

Tres mecanismos de protección explicados

El embalaje al vacío avanzado combina múltiples tecnologías de barrera:

Capa de protección Función Métricas clave
Lámina de aluminio Bloquea la entrada de humedad/O2 WVTR <0,01 g/m²/día
Película ESD Disipa las cargas estáticas Resistividad superficial 10^6-10^9 Ω/cuadrado
Desecante Mantiene la sequedad HR ≤5% @40°C
Recogedor de oxígeno Elimina el oxígeno residual Oxígeno residual <0,1%

A diferencia de las bolsas barrera de humedad básicas (MBB), los paquetes sellados al vacío combinan la compresión física con la absorción química de humedad. Esta acción dual es particularmente efectiva para componentes QFN/BGA donde incluso 500 ppm de humedad pueden causar "popcorning" durante el reflujo.

Cómo el sellado al vacío extiende la vida útil

¿Por qué los PCBs aeroespaciales requieren un nuevo sellado después de 2 años en almacenamiento? La vida útil no se trata de fechas de caducidad, es degradación controlada. El embalaje al vacío recalibra el reloj.

El sellado al vacío adecuado extiende la vida útil del PCB [^4] de 12 meses a 5+ años al mantener la estabilidad de la constante dieléctrica (10 GHz) para prevenir la deriva de la constante dieléctrica.

Componentes sensibles a la humedad

Matriz de vulnerabilidad de componentes

La necesidad crítica aumenta con estos factores:

Factor de riesgo Ejemplos de alto riesgo Protocolo de sellado
Paso de plomo QFN <0,4 mm Vacío + purga de nitrógeno
Cuenta de capas 16+ capas HDI Bordes sellados dobles
Material PTFE/Polyimide Ambiente con O² <0,01%
Aplicación Dispositivos médicos implantables Bolsas estables para gamma
Acabado ENIG/ENEPIG Paquetes desecantes adicionales

Los PCBs de radar automotriz (77 GHz MMIC) demuestran la necesidad del embalaje al vacío, incluso la absorción de humedad del 0,2% desplaza las frecuencias de resonancia de la antena. Las pruebas de impedancia posteriores al sellado verifican la eficacia del embalaje antes del envío.

¿Listo para probar el sellado al vacío para sus necesidades de embalaje de PCB?

La elección es clara: el embalaje al vacío es un seguro contra amenazas invisibles. Perder $50k en tableros de desecho por una inversión de $200 en embalaje no tiene sentido financiero. Comience con tableros críticos, pruebe el ROI y luego amplíe a lo largo de su línea de productos. Póngase en contacto con especialistas en materiales hoy para análisis de sensibilidad a la humedad[^5] y protocolos de embalaje personalizados.

Conclusión

El embalaje al vacío no es opcional para la electrónica moderna, es ingeniería de confiabilidad[^6]. Desde la prevención de la delaminación hasta el mantenimiento del control de impedancia, el sellado adecuado garantiza que sus PCBs funcionen según lo diseñado, cuando sea necesario.
