Las reflexiones de señal en las líneas de transmisión causan caos. El ruido no deseado distorsiona las señales. Errores críticos en los datos colapsan los sistemas. Sus componentes electrónicos corren el riesgo de sufrir una avería total.
Necesitamos terminación resistiva[^1] para evitar reflexiones de señal peligrosas. Adaptar la impedancia de la línea de transmisión con resistencias absorbe energía en lugar de rebotarla. Esto elimina el ruido y los errores, a la vez que mejora la integridad de la señal para una electrónica fiable.
Comprender estos fundamentos le ayudará a resolver problemas reales. Ahora explora métodos clave y soluciones prácticas para mejorar el rendimiento.
¿Cuáles son los mejores esquemas de terminación resistiva?
Ver señales distorsionadas te frustra. Las reflexiones no gestionadas reducen la fiabilidad del dispositivo. Necesitas la técnica correcta ahora.
La terminación en paralelo, en serie y de Thevenin](https://www.protoexpress.com/blog/pcb-trace-termination-techniques-to-reduce-signal-reflections/)[^2] son soluciones probadas. Cada una adapta la impedancia en puntos críticos de un circuito, controlando las reflexiones de forma diferente. Elige según el tipo de señal y las limitaciones de potencia.
Eligiendo el mejor esquema
Adapta las soluciones a escenarios comunes. Pruebo las tres en proyectos.
Métodos de terminación clave:
| Esquema | Cómo funciona | Ideal para | Consumo de energía |
|---|---|---|---|
| Paralelo | Resistencia en el extremo de la línea | Señales de baja frecuencia | Alta |
| Serie | Resistencia cerca de la fuente de señal | Circuitos digitales | Baja |
| Thevenin | Divisor de tensión en el extremo | Impedancia variable | Media |
La terminación en paralelo coloca una resistencia en el extremo de la línea de transmisión. Se conecta directamente a tierra. Esto elimina las reflexiones, pero consume energía adicional. La uso en sistemas de audio donde la potencia es menos importante.
La terminación en serie añade resistencia cerca del chip controlador. La energía de reflexión regresa a la fuente. Esto ahorra energía, pero requiere cálculos precisos. La memoria DDR de alta velocidad funciona mejor con esto.
Thevenin utiliza dos resistencias para crear un divisor de tensión. Se obtiene una impedancia ajustable, pero se añaden componentes adicionales. Mis proyectos automotrices utilizan esto para redes de bus CAN sensibles.

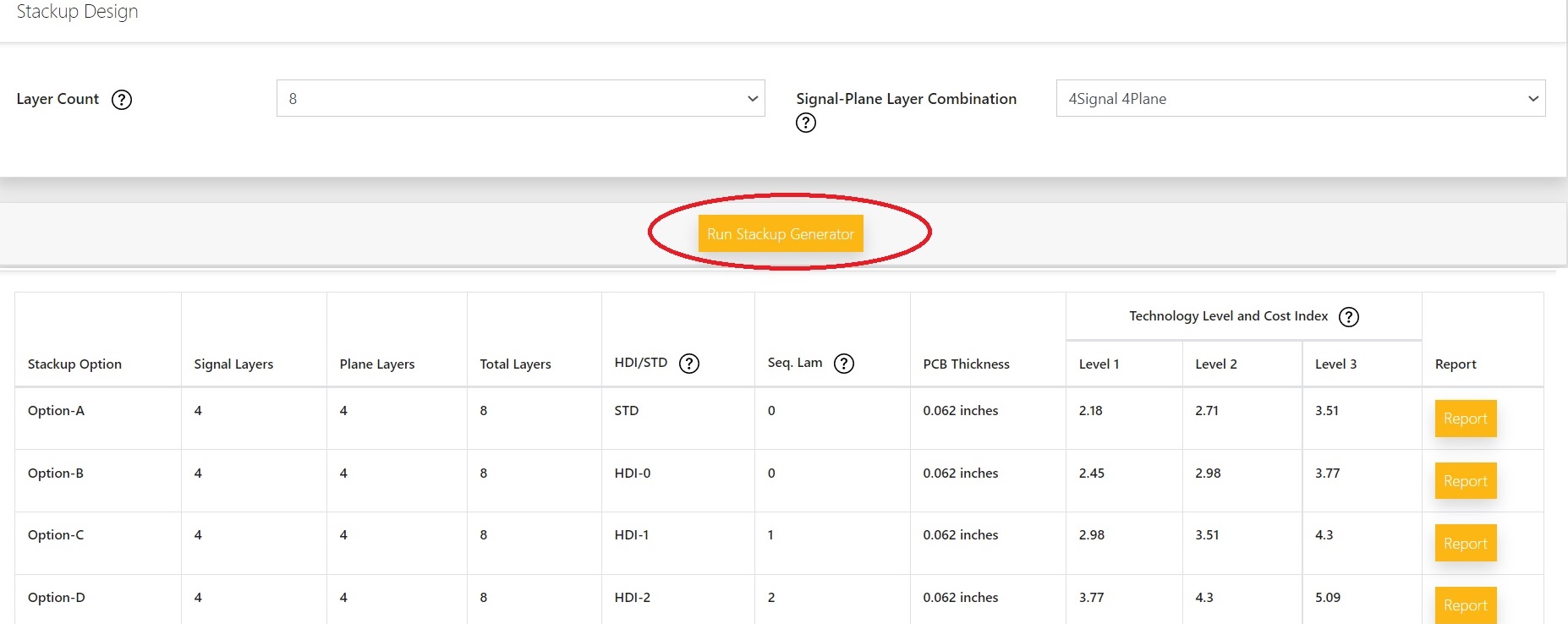

¿Cómo implementar la terminación resistiva en tu PCB? Los errores de diseño resultan en prototipos arruinados. Una mala colocación de resistencias cuesta tiempo y dinero. Consigue diseños de PCB[^3] correctamente a la primera.
Coloca las resistencias cerca de las discordancias de impedancia. Calcula los valores utilizando fórmulas de impedancia objetivo. Verifica con herramientas de simulación. Enruta las pistas para evitar stubs y minimizar las curvas.
Implementación paso a paso
Sigue mi flujo de trabajo probado en campo. Comience con adaptación de impedancia[^4].
Factores críticos de impedancia:
| Factor | Importancia | Cálculo | Tolerancia |
|---|---|---|---|
| Valor de la resistencia | Clave para la absorción de energía | Zo = √(L/C) | ±1% ideal |
| Posición | Distancia desde el punto de desajuste | <1/10 de la longitud de onda | Crítico para HF |
| Potencia nominal | Previene el desgaste | P = V²/R | +20% de búfer |
El valor de la resistencia está vinculado a la impedancia de la línea de transmisión. Calcule los ohmios necesarios utilizando Zo (impedancia característica). Analizo las señales para ajustar los valores durante las pruebas.
La ubicación minimiza los problemas de fase. Monte la terminación a pulgadas para señales de GHz. Un cliente perdió la integridad de la señal al colocar resistencias 5 mm más lejos.
La potencia nominal depende de los picos de voltaje. Siempre agregue un margen de seguridad térmica. Resistencias quemadas detuvieron mi primer módulo IoT.
Simula con herramientas como LTspice. Primero, crea prototipos de lotes pequeños. Mide las reflexiones con TDR si es posible.
¿Cuáles son las estrategias de terminación alternativas y avanzadas más allá de la resistencia?
Las resistencias a veces fallan en diseños extremos. Las señales fantasma de alta frecuencia aún causan problemas. Explora enfoques de nivel superior.
Los terminadores activos y las redes de diodos[^5] mejoran los métodos resistivos básicos. Estos gestionan el exceso de energía sin desajustes de impedancia. Úselos para circuitos GHz+ o placas con espacio limitado.
Soluciones de vanguardia
Abordan las limitaciones de la terminación pasiva.
Comparaciones de estrategias avanzadas:
Comparaciones de estrategias avanzadas:
| Técnica | Mecanismo principal | Casos de uso | Impacto en el costo |
|---|---|---|---|
| Activo | Regulador de voltaje de retroalimentación | Serie de alta velocidad | Alto |
| Diodo | Sujeta picos de voltaje | Protección ESD | Medio |
| Capacitivo | Absorción acoplada a CA | Circuitos de RF | Bajo |
La terminación activa reemplaza las resistencias con un regulador. Esto mantiene el voltaje exacto en los extremos de la línea. La uso en placas base de servidores para proteger las señales PCIe Gen5.
Las soluciones de diodos dirigen las reflexiones hacia los rieles de alimentación. Esto evita la sobrecarga eléctrica. Mi controlador de drones sobrevivió a la caída de rayos con diodos Zener.
La terminación capacitiva de CA controla la oscilación de la señal. Esto funciona para placas de RF como transmisores 5G. Mantenga los capacitores por debajo de 10 pF para evitar retrasos en la señal.
Los diseños híbridos suelen combinar varios métodos. Un proyecto de monitor médico combinó diodos y sistemas activos. Esto solucionó por completo los problemas de ruido EMI.
Conclusión
La terminación resistiva protege las señales de las reflexiones. Elija esquemas con cuidado, impleméntelos con precisión y actualice los métodos para adaptarse a los nuevos desafíos. Su electrónica será estable y confiable.
