¿Por qué se prefiere el material FR4 en la fabricación de PCB?
Cuando se trata de la fabricación de PCB, la selección del material adecuado es crucial. FR4, un laminado de resina epoxi reforzado con vidrio, destaca por su excepcional equilibrio de propiedades y rentabilidad, lo que lo convierte en la opción preferida para diversas aplicaciones electrónicas.
¿Qué es FR4?

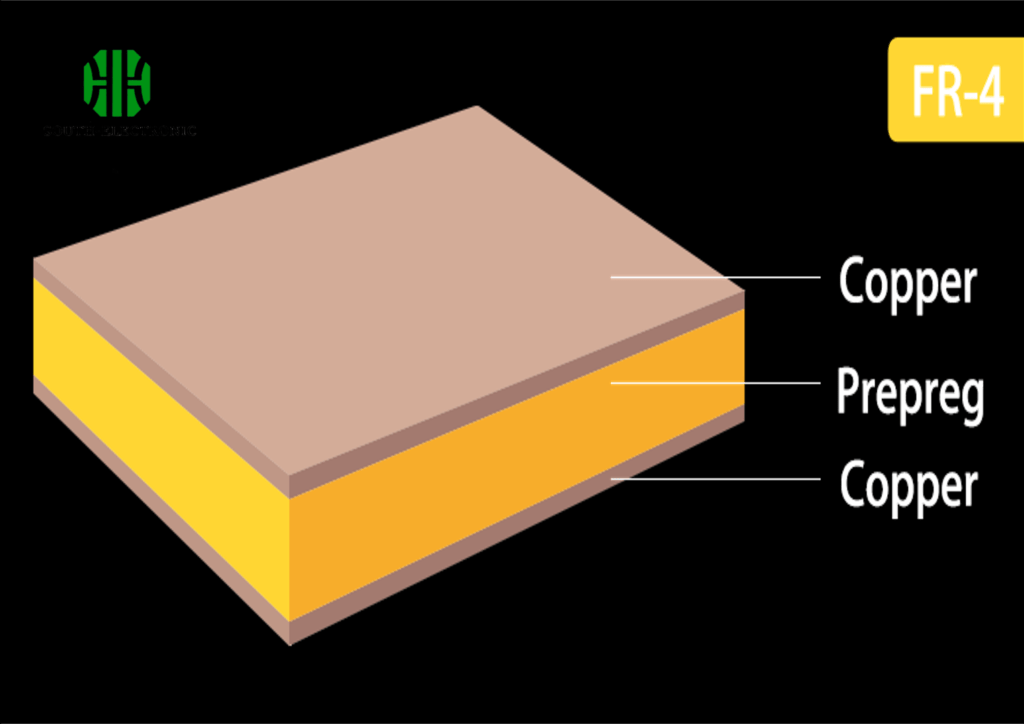

FR4 es un material compuesto hecho de tela de fibra de vidrio tejida y un aglutinante de resina epoxi que resiste las llamas. Se llama FR4 porque ‘FR’ significa ‘Retardante de Llamas’ y ‘4’ indica que está hecho de ese tipo específico de material.
Propiedades clave del FR4
- Fuerza Mecánica: FR4 proporciona un soporte robusto a la PCB, manteniendo la integridad bajo tensión. Esto es vital para garantizar la durabilidad y fiabilidad de las placas en diversos entornos.
- Aislamiento Eléctrico: FR4 ofrece un excelente aislamiento entre las diferentes capas de cobre, asegurando la integridad de la señal. Esta propiedad es crítica para prevenir interferencias eléctricas y mantener el rendimiento de los circuitos electrónicos.
- Estabilidad Térmica: FR4 funciona eficazmente dentro de un amplio rango de temperaturas, típicamente de -50°C a 115°C. Esta estabilidad térmica asegura que las PCB puedan funcionar de manera confiable bajo diferentes condiciones térmicas.
- Baja Absorción de Agua: FR4 mantiene su rendimiento en ambientes húmedos con mínima absorción de humedad. Esta propiedad ayuda a prevenir cortocircuitos y fallos eléctricos debido a la humedad.
- Rentabilidad: En comparación con otros materiales de alto rendimiento, el FR4 es asequible, lo que lo hace ideal para una amplia gama de aplicaciones. Esta rentabilidad no compromete la calidad y el rendimiento de las PCB.
Aplicaciones del FR4 en la fabricación de PCB
El FR4 se utiliza en todo tipo de PCB, desde placas de un solo lado, de doble lado y multicapa. Es perfecto para la electrónica de consumo, automotriz, controles industriales y dispositivos de telecomunicaciones debido a sus múltiples usos.
Limitaciones del FR4
- Rendimiento en Altas Frecuencias: FR4 puede no ser adecuado para aplicaciones de alta frecuencia debido a su mayor factor de disipación (Df) en comparación con materiales especializados. Esto puede afectar la integridad de la señal en circuitos de alta velocidad.
- Control de Impedancia: Los desafíos para mantener una impedancia uniforme hacen que el FR4 sea menos ideal para circuitos de alta velocidad. Un control adecuado de la impedancia es crucial para asegurar la integridad de la señal en estas aplicaciones.
- Selección del material FR4 adecuado: Seleccionar la variante de FR4 apropiada implica considerar factores como la temperatura de transición vítrea (Tg), la constante dieléctrica (Dk) y la absorción de humedad. Los materiales FR4 de alto rendimiento, como el Isola 370HR, ofrecen propiedades térmicas y mecánicas mejoradas para aplicaciones exigentes.
Comparación entre FR4 estándar y de alto rendimiento:
| Propiedad | FR4 Estándar | FR4 de Alto Rendimiento (por ejemplo, Isola 370HR) |
|---|---|---|
| Temperatura de Transición Vítrea (Tg) | 130-140°C | 180-200°C |
| Constante Dieléctrica (Dk) | 4.5-4.7 | 4.1-4.3 |
| Factor de Disipación (Df) | 0.02-0.03 | 0.015-0.02 |
| Temperatura de Descomposición Térmica | 300-320°C | 350-370°C |
| Absorción de Humedad | 0.10-0.20% | 0.08-0.15% |
FR4 en la Electrónica de Consumo
El FR4 está en todas partes en la electrónica de consumo porque es económico y funciona bien. Es por eso que se ve en cosas como teléfonos inteligentes, laptops y consolas de juegos. Es un buen equilibrio entre costo y rendimiento.
FR4 en Aplicaciones Automotrices
En la industria automotriz, el FR4 se utiliza en todo tipo de unidades de control electrónico (ECU) y sensores. Puede manejar el calor y el desgaste que conlleva estar en un automóvil.
FR4 en Controles Industriales
Para los sistemas de control industrial, las PCB basadas en FR4 ofrecen durabilidad y fiabilidad. Estos sistemas a menudo operan en condiciones exigentes donde la estabilidad mecánica y térmica es crítica.
FR4 en Dispositivos de Telecomunicaciones
Los dispositivos de telecomunicaciones necesitan PCB que puedan manejar señales de alta velocidad. FR4 tiene algunas limitaciones en aplicaciones de alta frecuencia, pero aún se utiliza en muchos dispositivos de telecomunicaciones porque tiene un buen equilibrio general de propiedades.
Aplicaciones del FR4 en Diferentes Industrias
| Industria | Aplicaciones Típicas | Propiedades Clave Utilizadas |
|---|---|---|
| Electrónica de Consumo | Teléfonos inteligentes, laptops, consolas de juegos | Rentabilidad, fiabilidad |
| Automotriz | ECUs, sensores, sistemas de infoentretenimiento | Estabilidad térmica, fuerza mecánica |
| Controles Industriales | Sistemas de control, equipos de automatización | Durabilidad, fiabilidad |
| Telecomunicaciones | Enrutadores, conmutadores, dispositivos de comunicación | Integridad de señal, aislamiento |
FR4 sigue siendo una opción principal en la fabricación de PCB debido a su fiabilidad, asequibilidad y propiedades bien equilibradas. Para aplicaciones específicas, comprender sus fortalezas y limitaciones ayuda a seleccionar la variante de material adecuada, asegurando un rendimiento óptimo y la longevidad de las PCB.
