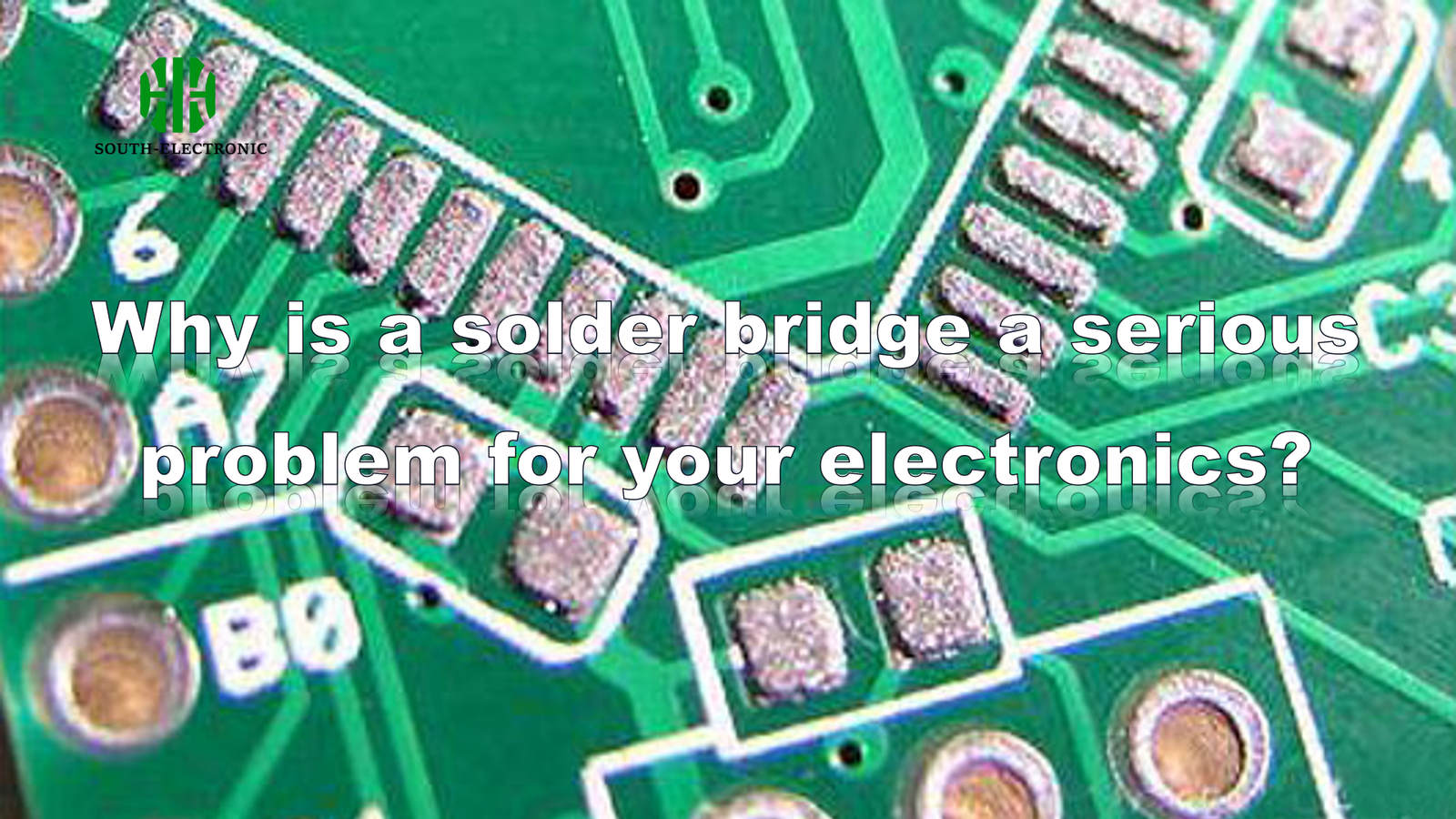

¿Por qué un puente de soldadura es un problema grave para sus dispositivos electrónicos?

CONTENTS

¿Alguna vez has encendido tu dispositivo y has encontrado humo o una falla? Un pequeño error de soldadura puede destruir toda tu placa de circuito al instante. Este asesino silencioso arruina proyectos y presupuestos sin previo aviso.

Un puente de soldadura crea conexiones eléctricas imprevistas que provocan cortocircuitos que pueden dañar permanentemente los componentes, interrumpir las señales y provocar una falla catastrófica del sistema. Identificar los puentes a tiempo es fundamental para ahorrar costos de reparación y garantizar la confiabilidad.

Calentar la capa presoldada

Estos peligros ocultos amenazan cualquier proyecto electrónico, pero existen soluciones en todas las etapas de diseño y producción. He visto placas con fallas espectaculares sobre puentes más delgados que un cabello; exploremos las estrategias de prevención paso a paso.

¿Cómo puede el diseño de PCB prevenir los puentes de soldadura?

Un diseño deficiente de la placa de circuito invita a la formación de puentes de soldadura. Mi desastre de prototipo lo demostró: se formaron puentes entre pines desalineados que había espaciado sin cuidado. Entré en pánico cuando el microcontrolador se quemó al instante.

Ampliar el espaciado de las almohadillas más allá de los mínimos del fabricante, usar diques de máscara de soldadura entre los pines y evitar pistas en ángulo recto cerca de los circuitos integrados. Agregar alivios térmicos en los planos de masa para controlar el flujo de soldadura durante el reflujo. Revisar los diseños con el software DFM.

Usar una bomba desoldadora

Ajustes críticos de diseño

Tres factores dominan la prevención de puentes en la etapa de diseño: espaciado, barreras y control de calor.

Factor de diseño Propósito Ejemplo de implementación
Espaciado de componentes Previene la fusión por desbordamiento Espacio de 0,5 mm entre pines QFP
Máscara de soldadura Crea barreras físicas Presas de 5 milésimas de pulgada entre pads BGA
Equilibrio térmico Evita la fusión desigual Zonas de calentamiento simétricas en los pads

Los pequeños espacios entre los pads de montaje superficial pueden provocar fusiones de soldadura durante el reflujo. Mi regla: espaciar los pines un 30 % más que los mínimos de la hoja de datos. La máscara de soldadura no es decorativa; resiste químicamente los puentes entre pines como pequeñas presas. Los alivios térmicos en los vertidos de cobre evitan las trampas de calor que provocan una fusión desigual.

¿Qué es un puente de soldadura?

Un "puente de soldadura" indica un fallo de diseño. Creé uno accidentalmente mientras rehacía un módulo Bluetooth: mi punta de soldadura inestable juntó los pines. Sorprendentemente, el dispositivo funcionó hasta que la tensión térmica lo rompió.

Un puente de soldadura es una ruta conductora no intencionada entre puntos separados del circuito, que funciona como un atajo eléctrico que evita las rutas diseñadas. Aunque rara vez funcionan, los puentes temporales pueden generar comportamientos engañosos antes de la avería.

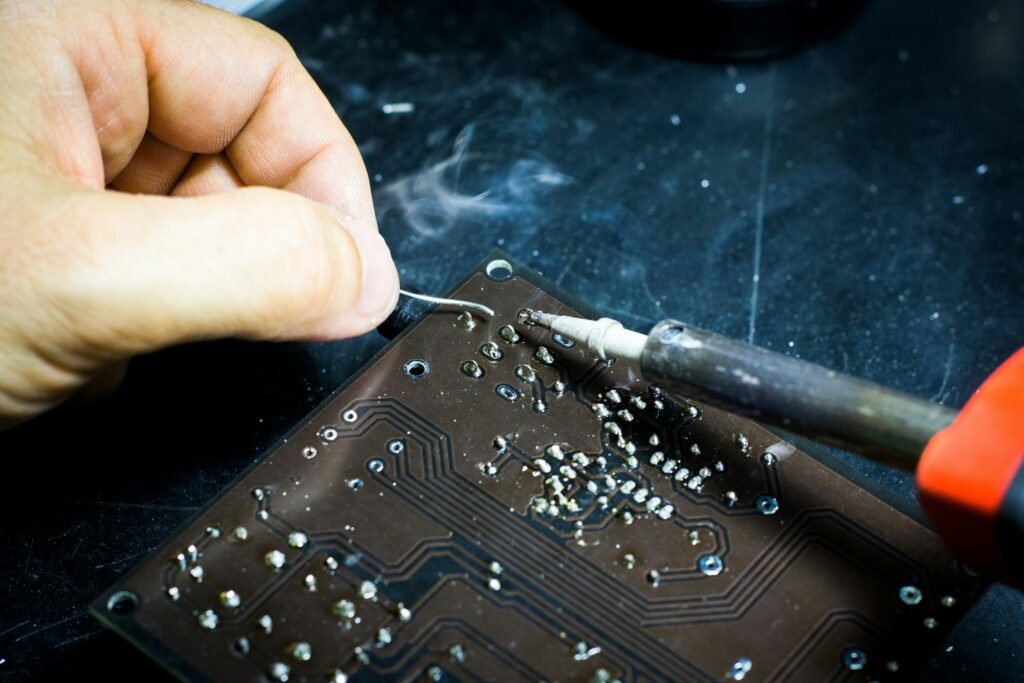

Soldadura de PCB

Análisis de la progresión de fallos

Los puentes de puente evolucionan a través de distintas fases de fallo:

Etapa Características Riesgos
Formación Conexión microscópica Funcionamiento intermitente
Funcionamiento Fuga parcial de corriente Sobrecalentamiento del componente
Fallo Daño térmico/quemaduras Destrucción permanente de la placa

Al principio microscópico, el puente se expande con los ciclos térmicos, como el uso repetido del dispositivo. Actuando como un conductor no autorizado, redirige la corriente fuera de las rutas previstas. Los componentes que carecen de la corriente correcta pueden tener un rendimiento inferior al esperado mientras el punto de puente se sobrecalienta. Finalmente, el delgado material del puente se vaporiza, a menudo de forma catastrófica. Esto explica por qué los dispositivos con puentes ocultos a veces parecen funcionales al principio.

¿Cómo evitar los puentes de soldadura durante el ensamblaje optimizando la fabricación y el proceso?

Las líneas de ensamblaje crean puentes debido a procesos apresurados. Una vez, una fábrica pasó por alto la limpieza de las plantillas: la obstrucción de la pasta de soldadura causaba puentes descontrolados. Vi una caída del 23 % en el rendimiento en dos horas hasta que lo solucionaron.

Controle el volumen de pasta con comprobaciones del grosor de las plantillas, mantenga perfiles precisos en el horno de reflujo y aplique una inspección óptica automatizada. Limpie las almohadillas antes del ensamblaje y verifique la alineación de los componentes: un desplazamiento de 0,05 mm puede causar puentes.

Optimización de parámetros de ensamblaje

Variables clave que requieren monitoreo constante:

Parámetro Rango ideal Efecto si no se controla
Volumen de pasta Cobertura de la almohadilla del 80-85 % El desbordamiento provoca puentes
Temperatura máxima de reflujo 235-245 °C La baja temperatura retiene la viscosidad
Precisión de colocación ±0,1 mm La desalineación facilita la formación de puentes

Los ciclos de limpieza de las plantillas se vuelven críticos: las aberturas sin limpiar depositan exceso de pasta. Las zonas del horno de reflujo requieren validación diaria; el calentamiento desigual prolonga demasiado el líquido de soldadura, permitiéndole filtrarse entre los pines. Los sistemas de inspección automatizados deben detectar incluso los micropuentes que el ojo humano pasa por alto.

Conclusión

Los puentes de soldadura provocan fallos irreversibles en el circuito, pero desaparecen mediante un diseño estratégico de la PCB y un ensamblaje riguroso. La prevención inmediata siempre es mejor que las costosas reparaciones post mortem.
