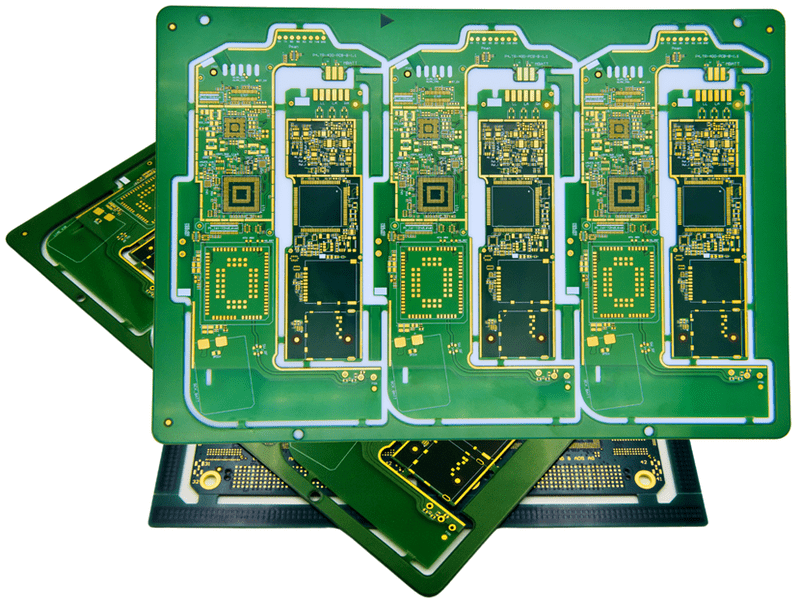

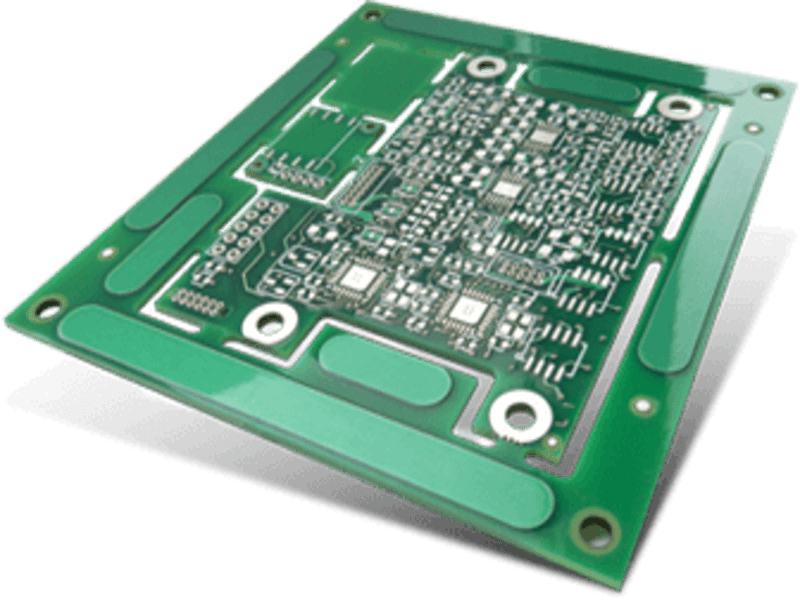

Fournisseur de PCB Multicouches
South-Electronic
Choisissez South-Electronic pour une qualité inégalée, une fiabilité remarquable et une valeur exceptionnelle dans vos solutions PCB. Découvrez la différence grâce à notre service complet de PCB multicouches – de la conception à la livraison, nous garantissons précision, durabilité et conformité aux normes les plus exigeantes de l’industrie.
Pourquoi choisir South-Electronic ?
Obtenez les meilleures solutions de PCB multicouches avec South-Electronic. Nous personnalisons vos PCB, garantissons leur qualité supérieure, les livrons rapidement, et vous offrons un excellent rapport qualité-prix. Demandez un devis maintenant et constatez notre fiabilité.
- Flexibilité dans les commandes
Adapté à vos besoins spécifiques, profitez de la flexibilité avec nous.
Que vous ayez besoin d'une commande minimale d'une seule pièce ou d'une production à grande échelle, nous offrons des quantités flexibles pour répondre aux exigences spécifiques de votre projet. - Équipe expérimentée
Profitez de l’expertise de nos professionnels avec plus d’une décennie d’expérience.
Avec plus de dix ans d’expérience, notre équipe dévouée possède une connaissance approfondie de l’industrie pour vous fournir des solutions PCB de haute qualité. - Contrôle qualité strict
Chaque PCB que vous recevez est fabriqué selon des normes strictes de contrôle qualité.
Avec des certifications telles que UL, CE, IATF16949 et ISO13485, chaque PCB que nous produisons subit un contrôle qualité rigoureux. - Délai d'exécution rapide
Gagnez du temps et respectez vos délais.
Grâce à notre processus de production optimisé, vous bénéficierez d’une livraison rapide sans compromis sur la qualité, vous aidant à respecter des délais serrés sans effort. - Support à vie
Soyez rassuré grâce à un service après-vente à vie.
Même après la livraison, vous pouvez compter sur nous pour un soutien continu tout au long de la durée de vie de votre produit, vous offrant une tranquillité d’esprit à long terme.
Projets connexes que nous avons réalisés
Avis des clients
Questions fréquentes
Questions les plus populaires
Oui, South-Electronic propose des solutions PCB multicouches entièrement personnalisées, adaptées à vos exigences spécifiques, garantissant une compatibilité optimale avec vos applications.
Absolument ! South-Electronic fournit des services de prototypage, vous permettant de tester et d’affiner vos conceptions avant de passer à la production en série.
South-Electronic offre une flexibilité de commande avec une quantité minimum de commande (MOQ) à partir d’une seule pièce, idéale pour les prototypes et la production à grande échelle.
Vous pouvez facilement passer une commande en contactant South-Electronic via leur site web ou par e-mail. Une fois vos besoins discutés, ils vous fourniront un devis et vous guideront tout au long du processus.
South-Electronic détient des certifications telles que UL, CE, IATF16949 et ISO13485, garantissant que leurs PCB respectent les normes de qualité internationales les plus élevées.
Envoyez-nous un message
Plus vous remplissez de détails, plus nous pourrons avancer rapidement à l’étape suivante.
Le Guide Complet des PCB Multicouches
Sommaire
Chapitre 1
Introduction aux PCB Multicouches
Qu’est-ce qu’un PCB Multicouche ?
Un PCB multicouche est une carte de circuit imprimé qui contient trois couches ou plus de matériau conducteur (généralement du cuivre) séparées par des couches isolantes. Ces couches sont empilées et laminées ensemble, créant une carte compacte et à haute densité utilisée pour des circuits électroniques complexes. Contrairement aux PCB à une ou deux couches, qui ont un espace limité pour le routage, les PCB multicouches permettent des conceptions de circuits plus sophistiquées grâce à plusieurs couches conductrices interconnectées par des vias (connexions verticales entre les couches). Cela se traduit par des performances accrues, une fonctionnalité élargie et une réduction des besoins en espace dans les appareils électroniques.
Historique et évolution des PCB Multicouches
Le concept des PCB multicouches est apparu à la fin des années 1960 avec l’avancement des technologies électroniques et la priorité accordée à la miniaturisation, en particulier dans les industries aérospatiales et des télécommunications. Les premiers PCB ne comportaient qu’une ou deux couches, ce qui limitait la complexité des circuits pouvant être conçus. Le besoin de densité de circuit accrue, de performances améliorées et de fiabilité supérieure a conduit au développement des PCB multicouches. Au fil du temps, les innovations en matière de matériaux, de techniques de fabrication et de logiciels de conception ont permis aux PCB multicouches de devenir courants dans l’électronique grand public, les dispositifs médicaux, les systèmes automobiles, et bien plus encore. Aujourd’hui, certains PCB multicouches peuvent comporter plus de 50 couches dans des applications haut de gamme, permettant des conceptions extrêmement complexes et puissantes.
Importance et applications dans l’électronique moderne
Les PCB multicouches sont devenus un pilier des appareils électroniques modernes car ils peuvent accueillir des composants à haute densité et des circuits complexes dans un format compact. Leur importance réside dans leur capacité à offrir de meilleures performances en termes d’intégrité du signal, de réduction du bruit, et de blindage contre les interférences électromagnétiques (EMI) par rapport aux cartes à une ou deux couches. Cela les rend essentiels dans les industries où la précision, la vitesse, et la fiabilité sont cruciales.
- Télécommunications : Utilisés dans les routeurs, les commutateurs, et les systèmes satellitaires où la transmission rapide de données et la fiabilité sont primordiales.
- Électronique grand public : Présents dans les smartphones, ordinateurs portables, et objets connectés, où des conceptions compactes et une fonctionnalité améliorée sont nécessaires.
- Automobile : Utilisés dans les systèmes avancés d’aide à la conduite (ADAS), les systèmes d’infodivertissement, et les systèmes de contrôle de puissance qui exigent durabilité et performance.
- Dispositifs médicaux : Essentiels pour des appareils tels que les stimulateurs cardiaques, les équipements d’imagerie, et les outils de diagnostic nécessitant une grande précision et une fiabilité accrue.
- Aérospatiale et défense : Les PCB multicouches apportent un soutien essentiel dans les systèmes nécessitant robustesse, fiabilité et performances dans des conditions extrêmes.
Dans l’ensemble, les PCB multicouches sont essentiels pour permettre les avancées technologiques dans diverses industries, répondant à la demande croissante d’appareils électroniques plus petits, plus rapides et plus efficaces.
Chapitre 2
Structure d'un PCB Multicouche
Les couches dans les PCB multicouches
Un PCB multicouche est composé de plusieurs couches de matériaux qui fonctionnent ensemble pour former une carte de circuit fonctionnelle. Les couches principales dans un PCB multicouche sont :
- Couches de cuivre : Ce sont les couches conductrices qui transportent les signaux électriques. Dans un PCB multicouche, plusieurs couches de cuivre sont empilées les unes sur les autres, séparées par des couches isolantes. Ces couches de cuivre forment les pistes qui connectent divers composants et permettent la transmission des signaux.
- Substrat (noyau) : Le substrat est la base du PCB. Il est généralement fabriqué à partir de matériaux tels que le FR-4 (un matériau composite composé de fibres de verre tissées et de résine époxy) ou d’autres matériaux spécialisés comme le polyimide pour les applications à haute température.
- Isolation (couches diélectriques) : Ces couches séparent les couches de cuivre et empêchent les courts-circuits électriques entre elles.
Explication des couches internes et externes
Dans un PCB multicouche, les couches internes et externes ont des fonctions différentes :
- Couches externes : Ce sont les couches supérieures et inférieures du PCB.
- Couches internes : Ces couches sont situées entre les couches externes et sont principalement utilisées pour le routage des signaux, la distribution d’énergie et la mise à la terre.
Types de vias
Les vias sont de petits trous plaqués qui connectent différentes couches dans un PCB multicouche. Les principaux types sont :
- Vias traversants : Connectent toutes les couches du PCB.
- Vias borgnes : Connectent une couche externe à une ou plusieurs couches internes.
- Vias enterrés : Connectent deux ou plusieurs couches internes sans toucher les couches externes.
Chapitre 3
Avantages des PCB Multicouches
Les PCB multicouches offrent de nombreux avantages par rapport aux cartes à une ou deux couches, ce qui en fait un choix privilégié pour les systèmes électroniques complexes. Voici quelques avantages clés :
Conception compacte et efficacité spatiale
L’un des principaux avantages des PCB multicouches est leur conception compacte et leur utilisation efficace de l’espace. En empilant plusieurs couches de circuits dans une seule carte, les PCB multicouches réduisent considérablement la taille globale du dispositif tout en maintenant ou en augmentant ses fonctionnalités.
- Optimisés pour les petits appareils : Les PCB multicouches permettent aux fabricants de concevoir des produits tels que les smartphones, tablettes, objets connectés et ordinateurs portables avec des performances élevées sans augmenter leur taille physique.
- Solution gain de place : En intégrant plusieurs couches de circuits dans une seule carte, les PCB multicouches réduisent le besoin de cartes plus grandes ou de plusieurs PCB dans un même appareil.
Performances améliorées et intégrité du signal
Les PCB multicouches offrent des performances électriques supérieures par rapport aux cartes à une ou deux couches, grâce à l’utilisation de couches internes dédiées aux plans d’alimentation et de masse, ainsi qu’au routage soigné des signaux sur plusieurs couches.
- Réduction des interférences électromagnétiques (EMI) : Les PCB multicouches permettent d’intégrer des plans de masse entre les couches de signal, réduisant ainsi les interférences et les diaphonies entre les signaux.
- Amélioration de l’intégrité du signal : Dans les conceptions multicouches, les signaux peuvent être routés de manière à contrôler l’impédance, minimisant ainsi la dégradation des signaux.
Densité de composants accrue et gestion de la complexité
Un autre avantage majeur des PCB multicouches est leur capacité à gérer une densité de composants plus élevée et des conceptions de circuits plus complexes.
- Complexité accrue des circuits : Les PCB multicouches sont essentiels pour supporter des circuits complexes avec un grand nombre d’interconnexions.
- Meilleure gestion thermique : Le nombre accru de couches dans un PCB multicouche aide également à la dissipation thermique.
En résumé, les PCB multicouches offrent des avantages clairs en termes d’efficacité spatiale, de performances améliorées et de capacité à gérer des conceptions complexes, ce qui les rend essentiels dans de nombreuses applications technologiques avancées.
Chapitre 4
Matériaux utilisés dans les PCB multicouches
Les matériaux utilisés dans la fabrication des PCB multicouches jouent un rôle essentiel dans leurs performances, leur durabilité et leur adaptation à diverses applications. Le choix de ces matériaux dépend de plusieurs facteurs, tels que les performances électriques souhaitées, la résistance thermique et la solidité mécanique.
Matériaux courants : FR4, Polyimide et Rogers
Plusieurs matériaux sont utilisés dans la construction des PCB multicouches, les plus courants étant FR4, le polyimide et Rogers.
FR4 (Flame Retardant 4) : FR4 est le matériau de base le plus utilisé dans la fabrication des PCB en raison de son excellent équilibre entre les propriétés mécaniques, électriques et thermiques.
Caractéristiques clés :
- Haute résistance mécanique
- Bonnes propriétés d’isolation
- Faible absorption d’humidité
- Ignifuge (conforme aux normes UL94-V0)
Applications : FR4 est idéal pour l’électronique grand public, les systèmes automobiles et les applications industrielles générales.
Polyimide : Matériau haute performance utilisé dans les applications exigeantes nécessitant une résistance thermique et une flexibilité élevées.
Caractéristiques clés :
- Excellente stabilité thermique
- Résistance chimique supérieure
- Haute flexibilité et durabilité mécanique
- Bonnes propriétés d’isolation électrique
Applications : Utilisé dans l’aérospatiale, les dispositifs médicaux et les équipements industriels à haute température.
Rogers : Nom de marque pour une gamme de matériaux haute fréquence, idéaux pour les applications de micro-ondes.
Caractéristiques clés :
- Faible constante diélectrique pour une meilleure intégrité des signaux
- Excellente gestion thermique
- Résistance supérieure à l’humidité
Applications : Utilisé dans les télécommunications, les systèmes satellites et la technologie 5G.
Sélection des matériaux selon l’application
Le choix des matériaux dépend fortement de l’application visée et des exigences spécifiques du circuit.
- Performance thermique : Le polyimide est préféré pour les environnements à haute température.
- Intégrité des signaux : Les matériaux comme Rogers sont essentiels pour les circuits à haute fréquence.
- Flexibilité mécanique : Le polyimide est idéal pour les PCB flexibles.
- Considérations budgétaires : FR4 est le matériau le plus économique.
- Résistance à l’humidité : Le polyimide et Rogers offrent une meilleure résistance.
Matériaux conducteurs et non conducteurs
Un PCB multicouche est composé de matériaux conducteurs et non conducteurs.
- Matériaux conducteurs : Les couches conductrices sont généralement en cuivre.
- Matériaux non conducteurs : Les couches diélectriques assurent l’isolation entre les couches conductrices.
Chapitre 5
Processus de Fabrication des PCB Multicouches
Le processus de fabrication des PCB multicouches est une procédure complexe et précise qui garantit que le produit final respecte les normes de performance et de fiabilité souhaitées. Voici une description détaillée des étapes clés du processus de fabrication :
Conception et Schéma du PCB
La première étape du processus de fabrication est la conception et le schéma du PCB. Cette phase implique l’utilisation de logiciels spécialisés tels que les outils CAD (Conception Assistée par Ordinateur) pour créer un plan détaillé du PCB multicouche. La conception comprend le placement de tous les composants, le routage des signaux, les plans d’alimentation et de masse, ainsi que l’agencement des vias et des pads.
Conception de l’empilement : Pour les PCB multicouches, un aspect crucial est l’empilement, c’est-à-dire l’agencement des couches conductrices (cuivre) et isolantes (diélectrique). Les concepteurs choisissent le nombre de couches en fonction de la complexité du circuit et des besoins en performance. Un bon empilement permet de maintenir l’intégrité du signal et de minimiser les interférences.
Routage et Placement des Vias : Les concepteurs doivent router les signaux efficacement entre les couches, en utilisant des vias (traversants, aveugles ou enfouis) pour connecter les traces entre différentes couches. L’intégrité du signal, le contrôle de l’impédance et les interférences électromagnétiques (EMI) sont des considérations clés à cette étape.
Une fois la conception finalisée, elle est convertie en fichiers Gerber contenant toutes les informations nécessaires pour guider le processus de fabrication.
Processus de Stratification et Construction des Couches
Le processus de stratification consiste à créer physiquement la structure multicouche du PCB en laminant ensemble des couches de cuivre et des matériaux isolants sous chaleur et pression.
Imagerie des Couches Internes : Chaque couche interne est gravée avec le motif du circuit. Un photorésist est appliqué sur la surface de cuivre, et la lumière UV est utilisée pour transférer le design du circuit sur la couche. Après avoir gravé le cuivre non désiré, les pistes conductrices souhaitées restent intactes.
Application des Couches de Prépreg : Le prepreg sert de matériau isolant entre les couches de cuivre. Ces feuilles lient les couches ensemble lors du processus de stratification.
Laminage : Les couches sont empilées dans l’ordre requis pour former la structure multicouche. L’ensemble est ensuite placé dans une presse où il est soumis à une température et une pression élevées, ce qui permet au prepreg de fondre et de lier les couches ensemble.
Perçage, Placage et Gravure
Une fois les couches laminées, des trous sont percés pour permettre les connexions électriques entre les différentes couches :
Perçage : Des machines de perçage précises créent les trous pour les vias et les composants.
Placage : Les surfaces intérieures des trous sont plaquées avec du cuivre pour assurer la conductivité.
Imagerie et Gravure des Couches Externes : Les couches externes sont gravées pour créer les motifs de circuit finaux.
Assemblage Final et Test
Une fois la structure du PCB complète, l’assemblage final et les tests garantissent que le PCB est pleinement fonctionnel et exempt de défauts. Cette étape comprend :
- Application du masque de soudure pour protéger les pistes en cuivre.
- Sérigraphie pour imprimer des informations importantes.
- Test électrique pour vérifier que toutes les connexions fonctionnent correctement.
Chapitre 6
Considérations pour la Conception des PCB Multicouches
Lors de la conception d’un PCB multicouche, plusieurs facteurs importants doivent être pris en compte pour garantir des performances optimales, une fiabilité élevée et une fabricabilité efficace. Ces facteurs incluent l’intégrité des signaux, le contrôle des interférences électromagnétiques (EMI), la distribution de l’énergie, la mise à la terre, la gestion thermique et la conception de l’empilement. Examinons chacun de ces aspects en détail.
Intégrité des Signaux et Considérations EMI/EMC
L’intégrité des signaux est cruciale dans la conception des PCB multicouches, notamment pour les circuits à haute vitesse et haute fréquence. Une mauvaise intégrité des signaux peut entraîner une corruption des données, une perte de signal ou des EMI, ce qui dégrade les performances du PCB. Pour maintenir une bonne intégrité des signaux et contrôler les EMI, les concepteurs doivent se concentrer sur les éléments suivants :
- Impédance contrôlée : Les signaux à haute vitesse nécessitent une impédance bien contrôlée pour éviter les réflexions et les distorsions du signal. Une conception d’empilement précise permet de contrôler l’impédance sur des couches spécifiques.
- Correspondance des longueurs de traces : Dans les conceptions à haute vitesse, des différences dans les longueurs de traces peuvent entraîner des décalages temporels, appelés « skew ». Les concepteurs doivent s’assurer que les longueurs de traces, en particulier celles transportant des signaux d’horloge ou de données critiques, soient bien correspondantes pour éviter les problèmes de synchronisation.
- Réduction des interférences croisées (crosstalk) : Les interférences croisées se produisent lorsque les traces sont trop proches, provoquant des interférences électriques. Pour les minimiser, les traces doivent être correctement espacées et, si nécessaire, routées sur des couches différentes.
- Compatibilité électromagnétique (EMC) : Un PCB multicouche bien conçu doit respecter les normes EMC pour réduire les émissions électromagnétiques qui pourraient interférer avec d’autres appareils. Des techniques de blindage, comme l’ajout de plans de masse autour des traces sensibles, améliorent les performances EMC.
Distribution de l’Énergie et Mise à la Terre
- Plans dédiés pour l’énergie et la masse : Ces plans fournissent un chemin à faible impédance pour la distribution de l’énergie, réduisant les chutes de tension et assurant une alimentation stable pour tous les composants.
- Techniques de mise à la terre : Un système de mise à la terre robuste est essentiel pour minimiser le bruit et garantir l’intégrité des signaux.
- Condensateurs de découplage : Ces condensateurs stabilisent les fluctuations de tension et réduisent le bruit sur les lignes d’alimentation.
Dissipation Thermique et Gestion de la Chaleur
- Vias thermiques : Ils permettent de transférer la chaleur à travers la carte, aidant à éviter les surchauffes locales.
- Dissipateurs thermiques et pads thermiques : Ces solutions passives absorbent et dissipent la chaleur générée par les composants.
- Épaisseur du cuivre : Une plus grande épaisseur améliore la dissipation thermique mais augmente le coût.
- Analyse thermique : Les outils de simulation thermique aident à identifier les zones chaudes et à optimiser la disposition pour une meilleure dissipation.
Conception de l’Empilement et Agencement des Couches
- Symétrie des couches : Une symétrie dans l’empilement assure une stabilité mécanique et minimise les déformations durant le processus de fabrication.
- Affectation des couches de signaux : Les couches de signaux à haute vitesse doivent être placées près des plans de masse pour minimiser l’impédance de retour.
- Nombre de couches : Déterminé par la complexité du circuit, il doit équilibrer flexibilité de routage et coûts de fabrication.
Chapitre 7
Applications Courantes des PCB Multicouches
Les PCB multicouches sont indispensables dans les dispositifs électroniques modernes grâce à leur capacité à gérer des circuits complexes dans un format compact, à offrir des performances élevées et à prendre en charge une large gamme de fonctionnalités. Leurs avantages uniques, tels qu’une densité de composants plus élevée, une meilleure intégrité des signaux et une distribution efficace de l’énergie, les rendent adaptés à divers secteurs technologiques avancés. Voici quelques-unes des applications les plus courantes des PCB multicouches :
Équipements de Télécommunications et de Réseaux
L’industrie des télécommunications et des réseaux s’appuie largement sur les PCB multicouches pour assurer une transmission de données à haute vitesse, une intégrité des signaux et une fiabilité accrue. Avec l’évolution des infrastructures réseau, notamment grâce aux technologies comme la 5G, la demande de PCB multicouches performants dans ce domaine ne cesse d’augmenter.
- Commutateurs et Routeurs : Les PCB multicouches sont essentiels dans les appareils tels que les commutateurs et les routeurs, où le traitement rapide des signaux et le routage des données sont cruciaux. Leur conception permet de séparer les plans d’alimentation et de masse des couches de signaux, réduisant ainsi le bruit et les interférences électromagnétiques (EMI), ce qui est indispensable pour maintenir l’intégrité des signaux.
- Stations de Base et Antennes : Dans les stations de base cellulaires, les PCB multicouches traitent et transmettent les données à travers les réseaux, permettant une communication fluide entre les appareils mobiles. Ils doivent gérer des signaux haute fréquence avec une perte minimale, particulièrement en réponse aux exigences croissantes de la technologie 5G.
- Transceivers à Fibre Optique : Les systèmes de communication par fibre optique, qui fournissent des services Internet et de données à haute vitesse, dépendent des PCB multicouches pour leurs unités de traitement des signaux.
Électronique Grand Public (Smartphones, Ordinateurs Portables, etc.)
Le secteur de l’électronique grand public constitue l’un des plus grands marchés pour les PCB multicouches.
- Smartphones : Les PCB multicouches permettent d’intégrer des circuits complexes nécessaires aux fonctionnalités telles que la communication sans fil, les écrans tactiles, les caméras et les capteurs, tout en conservant un format compact.
- Ordinateurs Portables et Tablettes : Ces appareils nécessitent des PCB capables de gérer des transferts de données rapides, plusieurs ports d’entrée/sortie, et des écrans haute résolution.
- Appareils Portables : Les montres connectées, trackers d’activité et dispositifs de santé reposent sur les PCB multicouches pour intégrer des capteurs, des modules de communication sans fil et des processeurs miniatures dans un format réduit.
Aéronautique, Automobile et Dispositifs Médicaux
- Aéronautique : Les PCB multicouches sont utilisés dans les systèmes d’avionique, de radar, d’équipement de communication et de navigation, capables de résister à des conditions extrêmes.
- Automobile : L’industrie automobile utilise les PCB multicouches pour les systèmes d’assistance à la conduite (ADAS), les systèmes d’infodivertissement et les unités de contrôle moteur (ECU).
- Dispositifs Médicaux : Essentiels pour les appareils tels que les stimulateurs cardiaques, les équipements d’imagerie (IRM, scanners CT), et les outils de diagnostic, où la précision et la fiabilité sont primordiales.
Dans ces secteurs, les PCB multicouches garantissent des performances fiables, la sécurité et l’efficacité, même dans des conditions extrêmes.
Chapitre 8
Défis dans la Conception des PCB Multicouches
La conception des PCB multicouches est une tâche complexe qui nécessite une planification minutieuse et la prise en compte de nombreux facteurs. Ce processus présente plusieurs défis, notamment le routage des signaux, la gestion de l’impédance, ainsi que les coûts élevés et les délais de fabrication prolongés associés à ces cartes. Dans ce chapitre, nous examinerons de plus près les principaux défis auxquels les concepteurs sont confrontés lors de la conception des PCB multicouches.
Complexité de la Conception et Défis de Routage
L’un des plus grands défis de la conception des PCB multicouches est la complexité accrue liée à la présence de plusieurs couches de circuits. Plus le nombre de couches augmente, plus il devient difficile de router les signaux, de distribuer l’énergie et de préserver l’intégrité des signaux.
- Espace Limité et Placement des Composants : Avec davantage de couches et de composants sur une petite carte, les concepteurs doivent positionner stratégiquement les composants pour éviter l’encombrement et assurer un routage efficace.
- Routage des Signaux à travers plusieurs Couches : Le routage des signaux sur plusieurs couches doit minimiser la longueur des trajets tout en maintenant un flux logique des connexions.
- Gestion des Vias : Les vias (traversants, aveugles ou enterrés) sont nécessaires pour connecter les différentes couches, mais ils posent des défis en termes de conception et de fabrication.
- Optimisation de l’Empilement des Couches : La disposition des couches influence les performances, la stabilité mécanique et la fabricabilité du PCB.
Coûts et Délais de Fabrication
- Coûts de Fabrication Élevés : Les PCB multicouches nécessitent des matériaux supplémentaires, des processus de fabrication avancés et des contrôles de qualité rigoureux, ce qui augmente les coûts.
- Délais de Fabrication Allongés : Les nombreuses étapes de laminage, de perçage et de tests prolongent le cycle de production.
- Défis de Rendement : Maintenir un rendement élevé tout en assurant une qualité optimale est une tâche ardue.
Gestion de l’Impédance et des Interférences
- Contrôle de l’Impédance : Une impédance constante est essentielle pour éviter les réflexions et les distorsions des signaux.
- Intégrité des Signaux et Interférences : Les interférences entre signaux augmentent avec la densité de routage et la proximité des traces.
- Routage des Paires Différentielles : Il est crucial de maintenir un parallélisme et un espacement constants entre les paires différentielles.
- Discontinuités d’Impédance dues aux Vias : Les vias peuvent provoquer des interruptions dans le chemin des signaux, entraînant une dégradation des performances.
La gestion efficace de ces défis nécessite une planification soignée, l’utilisation d’outils de simulation avancés et le respect des meilleures pratiques en matière de conception haute vitesse. Cela permet aux concepteurs de garantir que leurs PCB multicouches répondent aux exigences de performance, même dans les applications les plus exigeantes.
Chapitre 9
Prototypage et Test des PCB Multicouches
Le prototypage et le test sont des étapes cruciales dans le développement des PCB multicouches, permettant de garantir que le produit final répond aux exigences de performance, de fiabilité et de fabricabilité. Le prototypage permet aux concepteurs d’identifier et de résoudre les problèmes dès le début du processus, tandis que des tests approfondis assurent la fonctionnalité et la durabilité du PCB avant la production en série. Voici une explication détaillée de l’importance du prototypage, des techniques de test courantes et des moyens d’éviter les problèmes courants lors de cette étape.
L’Importance du Prototypage
Le prototypage est une étape essentielle dans la conception des PCB multicouches car il permet de valider le design avant de passer à la production de masse. Ces PCB étant souvent complexes, même les conceptions les plus minutieuses peuvent comporter des défauts ou des problèmes inattendus qui n’apparaissent qu’une fois le prototype physique réalisé. Les principaux avantages du prototypage sont :
- Validation du Design : Le prototypage permet aux ingénieurs de vérifier que le PCB fonctionne comme prévu dans des conditions réelles.
- Détection Précoce des Problèmes : Il aide à identifier des erreurs de conception ou des défauts de fabrication avant la production, ce qui permet de gagner du temps et de réduire les coûts.
- Économies de Coût : Bien que le prototypage implique des coûts initiaux, il réduit les risques de corrections coûteuses ou de retards en production.
- Test et Optimisation : Il offre la possibilité d’ajuster le design pour améliorer les performances avant la production finale.
Techniques de Test : AOI, Test à Sonde Volante, Test Fonctionnel
Une fois le prototype réalisé, plusieurs techniques de test sont utilisées pour vérifier sa fonctionnalité et s’assurer qu’il respecte les spécifications. Les méthodes courantes incluent :
- Inspection Optique Automatisée (AOI) : Une méthode non destructive pour détecter des défauts tels que des composants manquants, des ponts de soudure ou des circuits ouverts.
- Test à Sonde Volante : Utilise des sondes mobiles pour vérifier les connexions électriques et mesurer les valeurs des composants.
- Test Fonctionnel : Simule les conditions réelles d’utilisation pour vérifier le bon fonctionnement du PCB.
Comment Éviter les Problèmes Courants lors du Prototypage
Pour éviter les erreurs fréquentes durant le prototypage :
- Revoir Minutieusement le Design : Vérifiez la disposition du PCB, le schéma et la liste des matériaux en utilisant des logiciels de vérification des règles de conception.
- Optimiser l’Empilement et les Calculs d’Impédance : Assurez-vous que l’empilement des couches est adapté, avec des traces d’impédance contrôlée pour les signaux haute vitesse.
- Réduire les Interférences (EMI) : Espacez correctement les traces et utilisez des techniques de blindage adaptées.
- Valider la Distribution de l’Énergie et la Mise à la Terre : Garantissez une alimentation stable avec des plans d’alimentation bien conçus et des condensateurs de découplage.
- Tester Tôt et Fréquemment : Effectuez des tests dès le début pour identifier rapidement les défauts.
- Collaborer avec un Fabricant Fiable : Travailler avec un fabricant expérimenté réduit les risques d’erreurs pendant le prototypage.
Ces stratégies permettent aux concepteurs d’assurer une qualité élevée des PCB et de minimiser les risques d’échec lors de la production.
Chapitre 10
Choisir le Bon Fabricant de PCB Multicouches
Sélectionner le bon fabricant pour vos PCB multicouches est essentiel pour garantir que votre conception respecte les normes les plus élevées en matière de qualité, de fiabilité et de performance. Ce choix influence non seulement la fonctionnalité de votre produit final, mais aussi l’efficacité du processus de production, les coûts et les délais. Voici les principaux critères à prendre en compte lors du choix d’un fabricant de PCB multicouches, ainsi qu’une explication des raisons pour lesquelles South-Electronic se démarque comme un choix idéal.
Critères Clés à Considérer : Qualité, Certifications, Délais
Lors de l’évaluation d’un fabricant de PCB multicouches, plusieurs facteurs critiques doivent être pris en compte pour assurer les meilleurs résultats pour votre projet :
- Qualité : La qualité d’un PCB est primordiale, car elle impacte directement les performances et la durabilité du produit final. Un fabricant de haute qualité mettra en place des processus de contrôle qualité rigoureux, comprenant des inspections régulières et des tests pour détecter tout défaut de fabrication. Recherchez un fabricant qui privilégie la précision dans la conception et la production pour minimiser les erreurs pouvant affecter la fonctionnalité du PCB.
- Certifications : Les certifications sont un indicateur fiable de l’engagement du fabricant envers la qualité et les normes de l’industrie. Assurez-vous que le fabricant possède des certifications telles que ISO 9001 pour la gestion de la qualité, UL, CE, IATF16949 pour les applications automobiles, et ISO13485 pour les dispositifs médicaux. Ces certifications garantissent que le fabricant respecte les normes internationales et peut produire des PCB adaptés à des applications spécialisées et à haute performance.
- Délais : Les délais de fabrication sont un critère crucial, notamment dans les secteurs où le time-to-market est déterminant. Un fabricant fiable disposera de processus de production efficaces permettant des délais rapides sans compromettre la qualité. Vérifiez que le fabricant est transparent concernant ses délais et capable de respecter les échéances de votre projet, qu’il s’agisse de prototypes rapides ou de productions en série.
En priorisant la qualité, les certifications et les délais, vous vous assurez de collaborer avec un fabricant compétent et fiable.
Importance de la Communication et du Support Fournisseur
Une communication et un support efficaces de la part du fournisseur sont essentiels pour la réussite de tout projet de PCB multicouche. Une collaboration étroite avec votre fabricant peut garantir que votre conception est optimisée pour la fabrication et que tout problème est résolu rapidement. Voici les aspects clés à rechercher :
- Communication Proactive : Un bon fabricant vous tiendra informé à chaque étape du processus de production, des revues initiales de conception à la livraison finale. Il doit répondre rapidement à vos demandes, fournir des mises à jour régulières et communiquer à l’avance tout retard ou défi potentiel.
- Support à la Conception : Certains fabricants proposent des revues de conception pour la fabricabilité (DFM), qui sont extrêmement utiles pour s’assurer que votre PCB est optimisé pour la production. Cela peut aider à éviter des problèmes tels qu’un mauvais routage, des couches mal alignées ou un placement incorrect des vias.
- Assistance Technique : Choisissez un fabricant qui offre un support technique pour répondre à vos préoccupations ou questions pendant les phases de conception, de prototypage ou de production.
- Support Après-Vente : Un fabricant fiable offre également un support après-vente, vous aidant à résoudre tout problème avec les PCB après la livraison.
Une communication et un support solides garantissent le bon déroulement de votre projet et permettent de résoudre rapidement les problèmes éventuels.
Pourquoi Choisir South-Electronic pour Vos Besoins en PCB Multicouches
South-Electronic est un fabricant expérimenté et hautement qualifié qui se distingue comme un excellent choix pour vos besoins en PCB multicouches. Voici pourquoi :
- Engagement envers la Qualité : Chez South-Electronic, la qualité est une priorité absolue. Chaque PCB subit un contrôle qualité rigoureux, incluant des méthodes de test avancées pour garantir que chaque carte respecte les normes les plus élevées en termes de performance et de fiabilité. South-Electronic possède des certifications telles que ISO 9001, UL, CE, IATF16949, et ISO13485, assurant une conformité aux normes internationales dans divers secteurs.
- Délais Rapides : South-Electronic comprend l’importance de respecter les échéances des projets. Grâce à des processus de production efficaces, l’entreprise propose des délais rapides sans compromettre la qualité.
- Excellente Relation Client : South-Electronic met l’accent sur un service client clair et proactif tout au long du processus de production. L’équipe offre un support technique complet, des revues DFM au service après-vente.
- Personnalisation et Flexibilité : South-Electronic propose des solutions de PCB entièrement personnalisables adaptées à vos besoins spécifiques.
- Expertise Industrielle Prouvée : Avec plus d’une décennie d’expérience, South-Electronic s’est imposé comme un partenaire de confiance dans des industries telles que l’automobile, les télécommunications, les dispositifs médicaux et l’électronique grand public.
En conclusion, choisir South-Electronic pour vos besoins en fabrication de PCB multicouches vous garantit des produits de haute qualité, des délais rapides et un support client exceptionnel. Leur expertise et leur engagement envers la satisfaction client en font le partenaire idéal pour votre prochain projet.
Contactez-Nous
Où Sommes-Nous ?
Parc Industriel, No. 438 Route Donghuan, No. 438, Shajing Donghuan Road, District Bao'an, Shenzhen, Guangdong, Chine
4ème étage, Bâtiment Zhihui Créatif, No. 2005 Route Xihuan, Shajing, District Baoan, Shenzhen, Chine
CHAMBRE A1-13, ÉTAGE 3, CENTRE INDUSTRIEL YEE LIM, 2-28 RUE KWAI LOK, KWAI CHUNG HK
service@southelectronicpcb.com
Téléphone : +86 400 878 3488
Envoyez-nous un message
Plus vous remplissez de détails, plus nous pourrons avancer rapidement à l’étape suivante.
