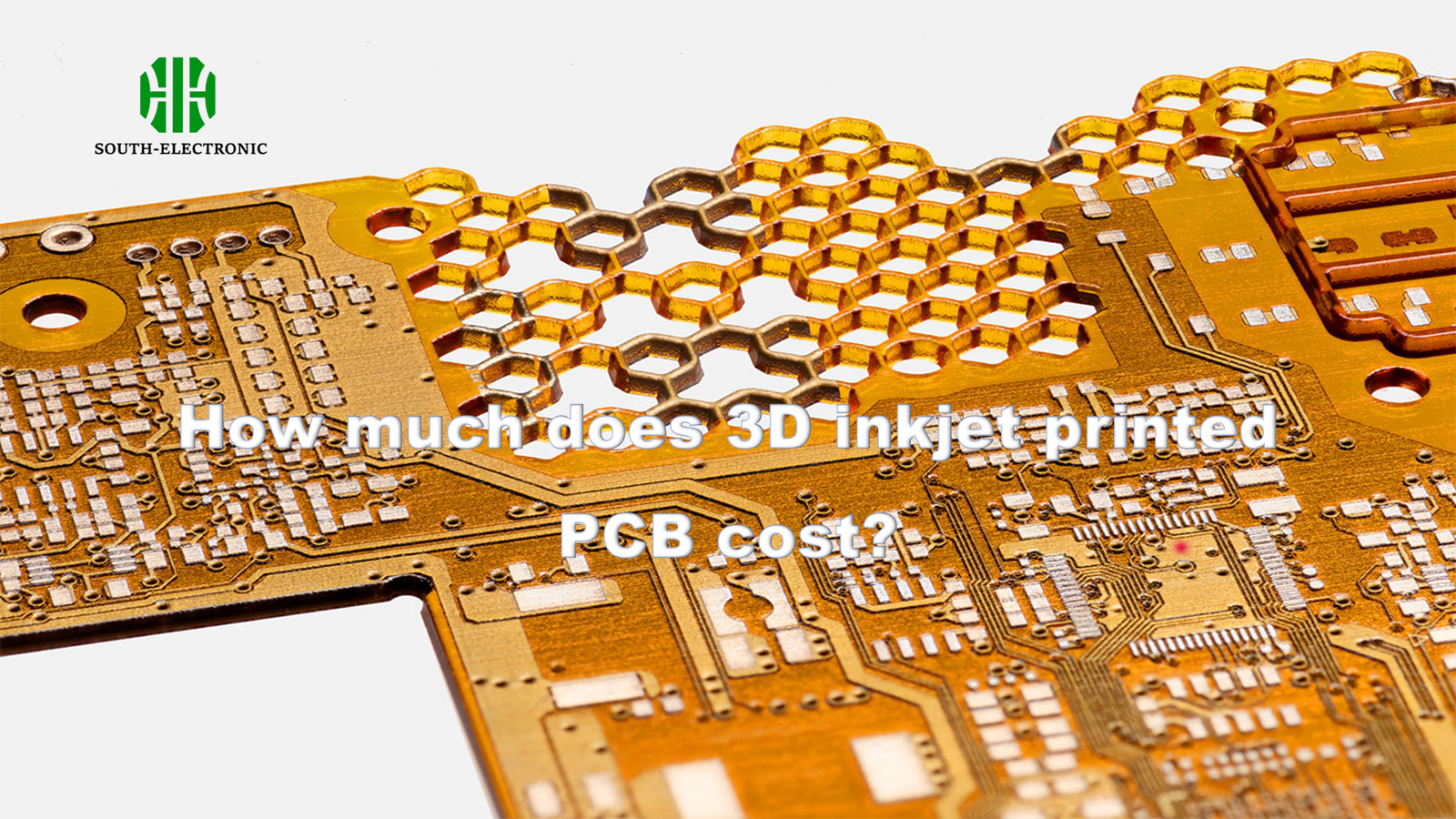

Сколько стоит печатная плата, напечатанная на 3D-струйном принтере?

CONTENTS

Прототипирование печатных плат часто прожигает дыру в бюджетах НИОКР. Я почти отказался от проекта кормушки для домашних животных IoT после того, как традиционные котировки печатных плат достигли 2 тыс. долларов. Затем я открыл для себя модель оплаты по мере использования 3D-печати чернилами — но сэкономит ли это деньги?

3D-печать печатных плат чернилами[^1] стоит от 500 до 5000 долларов и более, в зависимости от сложности конструкции и размера заказа. В отличие от традиционных методов, взимающих более 1500 долларов за настройку, струйная печать исключает затраты на инструменты, но использует более дорогие проводящие чернила (до 300 долларов за мл). Для партий менее 50 единиц струйная печать часто обходится на 40% дешевле.

Давайте разберемся, что влияет на цену печатных плат для струйной печати, и когда это действительно имеет финансовый смысл для создателей оборудования.

Как 3D-печать струйной печати соотносится с традиционным производством печатных плат?

Мой первый депозит на термопринтере был съеден «инженерным гонораром» завода. Знакомо? Традиционные производители скрывают расходы в создании пресс-форм и минимальных заказах.

Струйная печать исключает расходы на оснастку в размере 800–2200 долларов, но стоит 12–18¢/см² по сравнению с 5–9¢/см² для традиционных печатных плат. Безубыточность достигается примерно при 75 единицах для простых конструкций. Сложные макеты с <20 платами экономят 28–63% за счет нулевых затрат на настройку струйной печати.

Производство печатных плат

Структура затрат

Три фактора переворачивают уравнение экономии:

Фактор стоимости Традиционная печатная плата 3D-печатная печатная плата для струйной печати
Сборы за настройку 1200 долл. в среднем 0 долл.
Стоимость материала/см² 0,07 долл. 0,15 долл.
Труд/единица 0,80 долл. 0,25 долл.
Минимальный заказ 100 единиц 1 единица

Моя команда робототехников сэкономила $4 тыс., используя струйную печать для 12 индивидуальных сенсорных плат. Хотя стоимость платы была выше ($87 против $52), отсутствие платы за оснастку и 96 неиспользованных плат оправдывало эту надбавку. Для экспериментальных проектов, требующих <30 правок, гибкость итераций струйной печати перевешивает стоимость за единицу.

Какие факторы влияют на стоимость печатных плат, напечатанных на 3D-струйной печати?

Наблюдая за тем, как картридж за $500 пустеет в процессе печати, я на собственном горьком опыте узнал о переменных затратах. Принтер заклинил, чернила высохли, и мой бюджет иссяк.

Ключевые факторы затрат: тип проводящих чернил[^2] (80–300 долл. США за 100 мл), количество слоев[^3] (120 долл. США/слой), материал подложки[^4] (15–65 долл. США/лист) и потребности в постобработке. Четырехслойная печатная плата RFID-метки стоит $230 против $610 для традиционной — но добавьте золотые следы, и струйная печать обойдется в $890.

3D-printing-model

Соотношения стоимости материалов

Моя последняя печатная плата размером 10x10 см была разбита следующим образом:

Компонент Стоимость % от общей суммы
Серебряные наночернила $145 53%
Полиимидная подложка $35 13%
Процесс спекания $60 22%
Программное обеспечение для проектирования $12 4%
Неудачные прототипы $23 8%

Автопроизводители экономят 22% при использовании гибридных плат — струйные для слоев антенн, традиционные для силовых цепей. Один стартап по производству медицинских приборов сократил отходы материалов с 43% до 9%, печатая только необходимые токопроводящие пути. Всегда указывайте системы подачи чернил «drop-on-demand», чтобы снизить расходы на распыление.

Может ли малый бизнес позволить себе 3D-струйную печать печатных плат?

Наш Kickstarter чуть не провалился, когда расходы на пресс-форму съели 30% финансирования. Теперь мы используем общие кластеры печати[^5] — вот как вы тоже можете это сделать.

Да: услуги по запросу, такие как PCBWave, предлагают 5 долл. США/см² для партий менее 20. Арендуйте модульные принтеры[^6] (1200 долл. США/мес.) вместо покупки (34 тыс. долл. США). Объединяйте заказы с другими стартапами — 5 команд, разделяющих партию из 100 единиц, сокращают затраты на плату на 61%.

Сборка печатных плат

Тактические подходы к экономии

Стратегия Реализация Сокращение затрат
Станции заправки чернил Сторонние тележки 40% экономии чернил
Многопроектные панели Объединение конструкций Снижение на 22–38%
Спекание с открытым исходным кодом ИК-камеры своими руками 85 долл. США/ед. → 17 долл. США
Облачное моделирование Сокращение числа прототипов На 63% меньше отпечатков

Я являюсь совладельцем мастерской в ​​Бруклине с общим Voltera V-One. Участники платят 15 долл. США/час + материалы — в этом квартале мы изготовили 137 уникальных плат по 1/4 коммерческих расценок. Договоритесь о доступе в университетскую лабораторию: предприятие MIT взимает 80 долл. США за установку для внешних проектов.

Заключение

Стоимость печатных плат для струйной печати на 3D-принтере колеблется в зависимости от материалов и масштаба, но обеспечивает непревзойденную гибкость. Для прототипов <50 единиц или многослойных исследований и разработокmp;D, надбавка 18–42% по сравнению с традиционными методами приносит дивиденды в скорости и свободе проектирования. Модульные системы демократизируют доступ — ваша следующая плата может стоить меньше, чем бюджет вашей команды на пиццу.


[^1]: Изучите преимущества струйного 3D-прототипирования печатных плат, чтобы понять, как это может сэкономить затраты и повысить гибкость проектирования для ваших проектов.

[^2]: Понимание различных типов проводящих чернил может помочь вам выбрать наиболее экономически эффективный вариант для ваших проектов печатных плат.

[^3]: Изучение взаимосвязи между количеством слоев и стоимостью может помочь вам принимать решения по проектированию для более эффективного производства печатных плат.

[^4]: Изучение материалов подложки может помочь вам оптимизировать проектирование печатной платы как с точки зрения производительности, так и с точки зрения затрат.

[^5]: Узнайте, как общие кластеры печати могут значительно снизить затраты для малого бизнеса в области 3D-печати.

[^6]: Откройте для себя преимущества модульных принтеров в плане экономии затрат и то, как они могут расширить ваши производственные возможности.
