Ваше устройство 5G перегревается. Сигналы высокоскоростной передачи данных искажаются. Компоненты продолжают уменьшаться в размерах. Традиционные материалы FR-4 достигают физических пределов по мере развития электроники – что помогает преодолеть эти барьеры?
Передовые материалы для печатных плат[^1], такие как субстраты UHDI с сверхнизкими потерями и термически стабильные ламинаты IC, решают проблемы деградации сигнала, рассеивания тепла и плотности в системах AI, автомобильной электроники и 5G, обеспечивая более быструю, меньшую и более надежную работу следующего поколения устройств за счет оптимизации диэлектрических свойств и термического управления.
Но почему эти материалы важны для вашего конкретного проекта? Давайте рассмотрим четыре критических соображения – от критериев выбора материала до инноваций, специфичных для отрасли, – которые отличают электронику последнего поколения от устаревших прототипов.
Почему передовые материалы для печатных плат критически важны для электроники следующего поколения?
Отчет IPC за 2025 год показывает, что 68% отказов печатных плат высокочастотного диапазона обусловлены ограничениями материалов. Приложения следующего поколения требуют больше, чем просто медно-лaminированные материалы.
Передовые материалы для печатных плат обеспечивают передачу сигналов на частотах >100 ГГц, диэлектрические потери <0,002 dielectric loss[^2] и термическую стабильность при температурах 260°C+, что критически важно для систем 5G mmWave, ускорителей AI и контроллеров автономных транспортных средств, где традиционные материалы вызывают потерю сигнала, отслоение и термический пробой.
)
Эталонные показатели характеристик материалов
| Свойство | FR-4 | High-TG | UHDI Substrate |
|---|---|---|---|
| Dk (@10 ГГц) | 4,5 | 3,8 | 3,2 |
| Df (x10^-4) | 180 | 25 | 5 |
| T_g (°C) | 130 | 180 | 240+ |
| Теплопроводность | 0,3 Вт/мК | 0,8 Вт/мК | 1,5 Вт/мК |
| Линия/пространство (мкм) | 50/50 | 30/30 | 10/10 |
Материалы следующего поколения превосходят FR-4 в следующем:
- Целостность сигнала[^4] - сверхнизкий тангенс диэлектрических потерь (Df) поддерживает четкость сигнала на частотах 28 ГГц+
- Термическое управление[^5] - высокая температура перехода стекловидного состояния (T_g) предотвращает деформацию при processoх пайки
- Плотность - трассы толщиной менее 15 мкм обеспечивают проектирование HDI для носимых/медицинских устройств

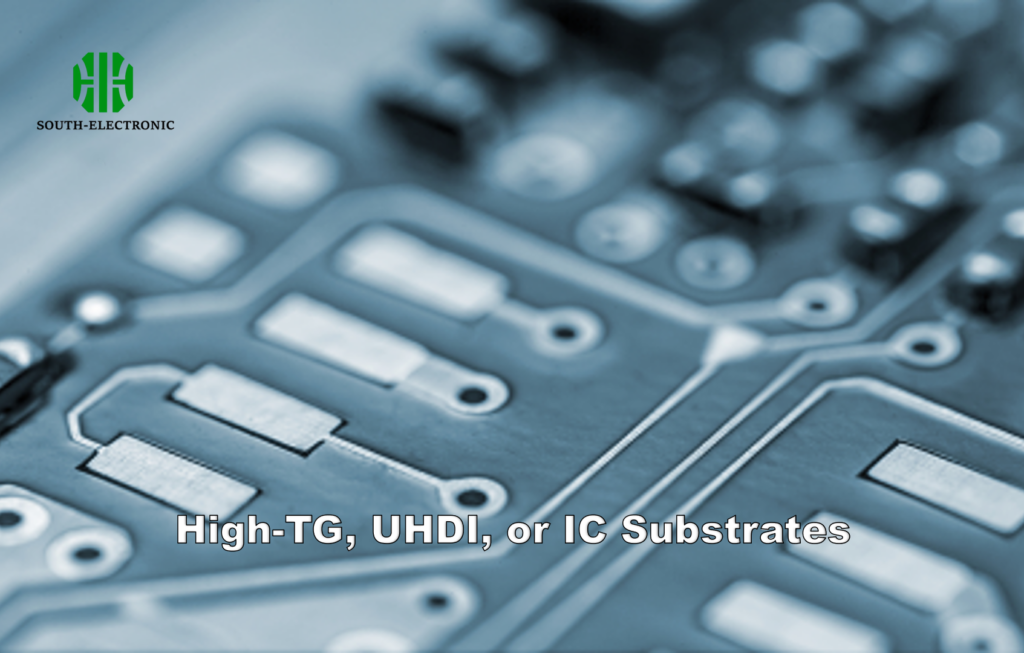

Высокотемпературные, UHDI или IC-субстраты: какой материал подходит для вашего проекта?
Выбор между высокотемпературным ламинатом стоимостью 12 долларов за лист и субстратом UHDI стоимостью 200 долларов за лист зависит от частоты, термических требований и бюджета вашего приложения.
Выбирайте высокотемпературные материалы для чувствительных к стоимости приложений в области электроэнергетики (частота 170°C
- Сбалансируйте стоимость и производительность – не указывайте материал слишком точно; UHDI увеличивает стоимость на 30-50% по сравнению с высокотемпературными материалами.
Как передовые материалы решают проблемы целостности сигнала?
Потеря сигнала в интерфейсах 112G PAM4 может стоить 12 000 долларов в час простоя центров обработки данных. Передовые диэлектрики борются с этой невидимой угрозой.
Материалы с низкими показателями Dk/Df снижают потери, обусловленные эффектом кожи, на 60% на частоте 56 Гбит/с, а также обеспечивают гладкую медию (1,5 Вт/мК) и графен-усиленные ламинаты.
)
Разбивка решений для целостности сигнала
| Проблема | Решение на основе материала | Повышение производительности |
|---|---|---|
| Потери, обусловленные эффектом кожи | Обратная обработка меди | 18% снижение на частоте 40 ГГц |
| Диэлектрические потери[^8] | Ламинаты на основе углеводородов | 0,001 Df на частоте 10 ГГц |
| Контроль импеданса | ТIGHT-термическая обработка (±3%) Dk | отклонение ±2 Ома |
| Перекрестные помехи | Препреги с высоким содержанием смолы | -15 дБ на частоте 56 Гбит/с |
| Утечка ЕМИ | Встроенные ферритовые частицы | 8 дБ увеличение экранирования |
Пример реализации:
Автомобильный радар на частоте 77 ГГц достиг вставки потерь 0,18 дБ/см, используя Megtron 6, по сравнению с 0,35 дБ/см для стандартного FR-4 – что удвоило эффективный диапазон обнаружения и уменьшило количество ложных срабатываний на 40%.
Какие отрасли стимулируют инновации в области материалов для печатных плат?
Рынок передовых материалов для печатных плат стоимостью 18 миллиардов долларов растет с темпом роста 9,2% в год – во многом благодаря четырем секторам, которые переопределяют технические границы:
инфраструктура 5G (35% спроса), автомобильный радар (28%), серверы AI (22%) и медицинская визуализация (15%) стимулируют разработку материалов. Каждый сектор требует уникальных свойств – от долговечности термического цикла в автомобильной промышленности до биосовместимых гибких материалов в медицине.
)
Требования к материалам, специфичным для отрасли
| Сектор | Ключевые факторы | Новые материалы |
|---|---|---|
| 5G/6G | Частоты мм-волнового диапазона | Гибридные материалы на основе ПТФЭ и стеклоткани |
| Автомобильная промышленность | Вибрация + термический удар | Алюминиевые металлокорпусные материалы |
| Аэрокосмическая промышленность | Радиационная жесткость | Смеси полимида и керамики |
| Медицинская | Гибкость (100 000+ сгибов) | Жидкокристаллические полимеры |
| Ускорители AI | Теплопроводность (>1,5 Вт/мК) | Графен-усиленные ламинаты |
Исследование автомобильной промышленности:
Компьютер Tesla HW4.0 FSD использует материал TerraGreen 400 МГц от Isola – 8-слойную конструкцию HDI с 3-микронной медью и 0,2-мм микровиями – обеспечивая уменьшение размера на 50% по сравнению с предыдущими платами HW3.0, а также выдерживая рассеивание мощности 72 Вт.
Вывод
Передовые материалы для печатных плат[^9] преодолевают ограничения закона Мура благодаря инновациям в области диэлектриков, термическим решениям и точному производству – что позволяет создавать более компактную, быструю и надежную электронику в секторах 5G, AI и автомобильной промышленности.
