Освоение основных электронных компонентов необходимо для всех, кто работает с электроникой. Независимо от того, проектируете ли вы схемы, устраняете неисправности или просто учитесь, понимание этих компонентов даст вам уверенность для выполнения более сложных проектов.
Это руководство проведет вас по основным компонентам, которые составляют основу электроники, помогая понять их функции, применения и как выбрать подходящие для ваших проектов.
Что такое Резистор и Как Он Работает?
Резисторы — это основные компоненты в электронике, предназначенные для ограничения потока электрического тока в цепи. Они используются для управления током, деления напряжения и защиты компонентов от повреждений из-за чрезмерного тока. Резисторы бывают различных типов, включая постоянные резисторы, переменные резисторы и специальные резисторы, такие как термисторы и варисторы.

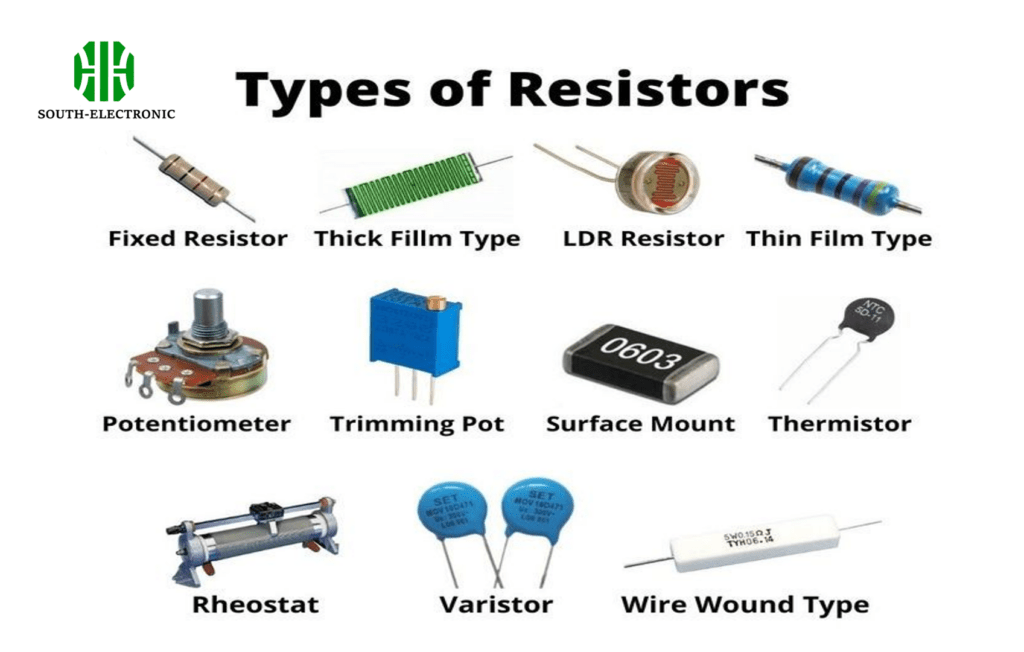

Типы Резисторов:
- Постоянные Резисторы: Имеют фиксированное значение сопротивления и обычно используются в схемах для поддержания постоянного тока.
- Переменные Резисторы: Также известные как потенциометры, позволяют регулировать сопротивление для управления различными аспектами схемы, например, громкостью в аудиоустройствах.
- Термисторы: Изменяют свое сопротивление в зависимости от температуры, что делает их полезными в приложениях для измерения температуры.
- Варисторы: Защищают цепи от скачков напряжения, изменяя сопротивление в зависимости от приложенного напряжения.
Основные Типы Резисторов и Их Применение
| Тип Резистора | Применение |
|---|---|
| Постоянный Резистор | Ограничение тока, деление напряжения |
| Переменный Резистор | Регулировка громкости, настройка схем |
| Термистор | Измерение температуры |
| Варистор | Защита от перенапряжений |
Конденсаторы: Компоненты для Хранения Энергии
Конденсаторы хранят и высвобождают электрическую энергию в цепи. Они необходимы в таких приложениях, как фильтрация, стабилизация источника питания и обработка сигналов. Конденсаторы бывают различных типов, включая керамические, электролитические и танталовые, каждый из которых имеет свои характеристики, подходящие для различных применений.
Типы Конденсаторов:
- Керамические Конденсаторы: Используются в высокочастотных схемах благодаря своей стабильности и низкой индуктивности.
- Электролитические Конденсаторы: Обеспечивают высокую емкость при малых размерах, идеальны для фильтрации источников питания.
- Танталовые Конденсаторы: Известны своей надежностью и долговечностью, часто используются в приложениях с ограниченным пространством.
Понимание Диодов
Диоды — это полупроводниковые устройства, которые позволяют току течь только в одном направлении. Они используются для выпрямления, модуляции сигналов и защиты цепей. К распространенным типам относятся стандартные диоды, стабилитроны и светодиоды (LED).

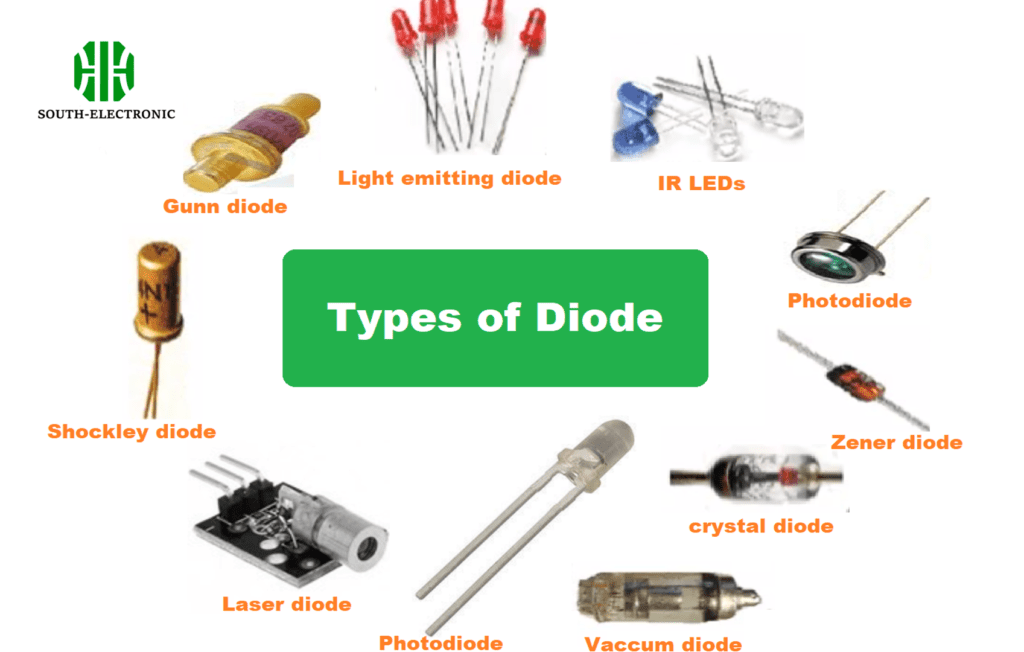

Типы Диодов:
- Стандартные Диоды: Используются для преобразования переменного тока (AC) в постоянный ток (DC) в выпрямительных цепях.
- Стабилитроны: Обеспечивают регулирование напряжения, позволяя току течь в обратном направлении при достижении определенного напряжения.
- Светодиоды (LED): Излучают свет, когда через них проходит ток, часто используются в дисплеях и индикаторах.
Типы Диодов и Их Характеристики
| Тип Диода | Ключевые Характеристики | Основные Применения |
|---|---|---|
| Стандартный Диод | Односторонний поток тока | Выпрямление |
| Стабилитрон | Регулирование напряжения | Источники питания |
| Светодиод (LED) | Излучение света | Индикаторы, дисплеи |
Транзисторы: Основные Блоки Современной Электроники
Транзисторы являются важными компонентами, которые действуют как переключатели или усилители в цепях. Они бывают различных типов, таких как биполярные транзисторы (BJT) и полевые транзисторы (FET), и используются в приложениях от простых переключателей до сложных микропроцессоров.

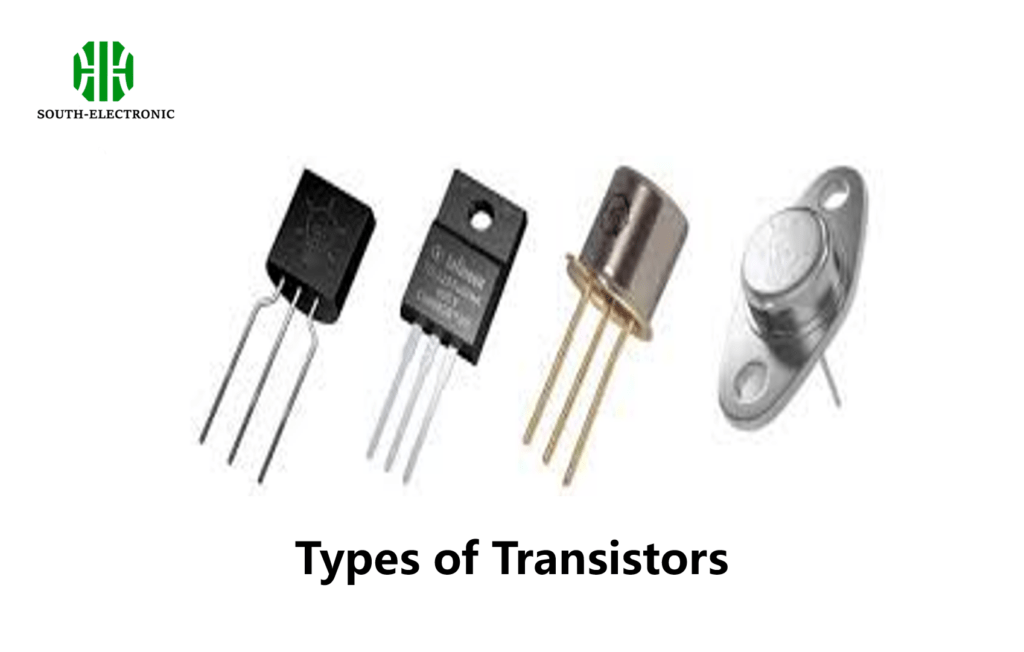

Типы Транзисторов:
- Биполярные Транзисторы (BJT): Используются в усилении и переключении, управляя большими токами с помощью меньших входных токов.
- Полевые Транзисторы (FET): Управляют током с помощью электрического поля, идеальны для маломощных приложений.
Роль Индукторов в Схемах
Индукторы хранят энергию в магнитном поле, когда через них проходит ток. Они используются в фильтрации, хранении энергии и настройке цепей, особенно в приложениях радиочастот.

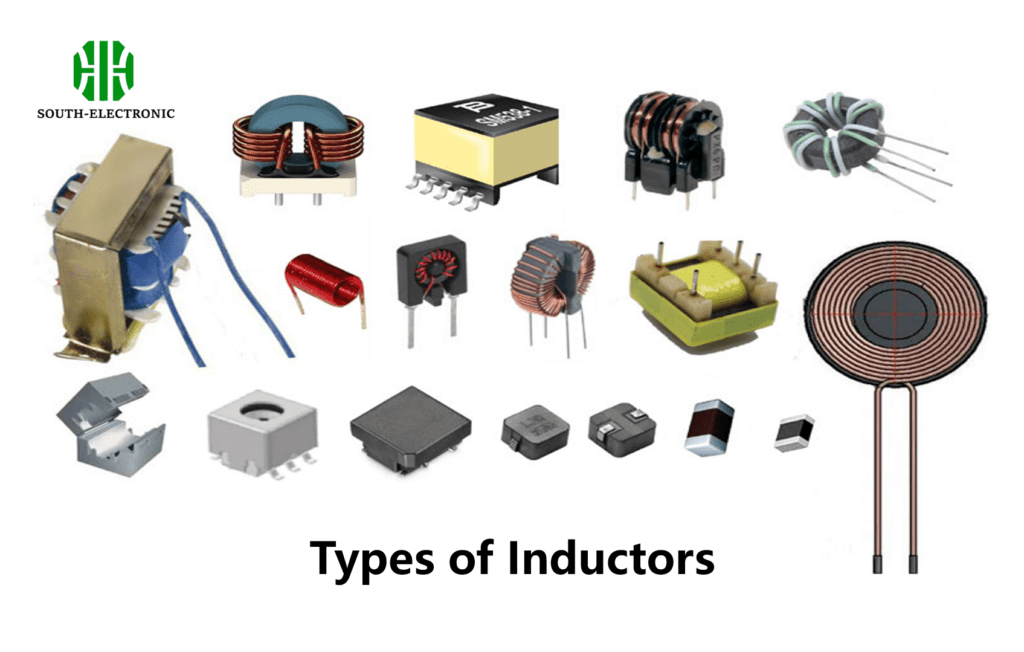

Типы Индукторов:
- Индукторы с Воздушным Сердечником: Используются в высокочастотных приложениях, где требуется низкая индуктивность.
- Индукторы с Железным Сердечником: Обеспечивают большую индуктивность и используются в источниках питания и трансформаторах.
- Индукторы с Ферритовым Сердечником: Сочетают высокую индуктивность с компактным размером, подходят для радиочастотных применений.
Советы по Выбору Правильных Компонентов для Вашего Проекта
При выборе компонентов учитывайте такие факторы, как номинальная мощность, допустимое отклонение и условия окружающей среды. Обеспечение совместимости и надежности имеет решающее значение для успеха вашего проекта.
Основные Моменты:
- Номинальная Мощность: Выбирайте компоненты, которые могут выдерживать уровни мощности в вашей цепи.
- Допустимое Отклонение: Учитывайте допустимое отклонение значений компонентов, особенно в прецизионных схемах.
- Условия Окружающей Среды: Убедитесь, что компоненты могут выдерживать условия эксплуатации, включая температуру и влажность.
Советы по Устранению Неисправностей:
- Проверяйте Неисправные Компоненты: Используйте мультиметр для тестирования резисторов, конденсаторов и диодов.
- Проверяйте Соединения: Убедитесь, что все соединения надежны и соответствуют правильной схеме.
- Проверяйте Источник Питания: Убедитесь, что источник питания предоставляет правильное напряжение и ток.
