Техник поморщился, когда колебания мощности повлияли на недавно припаянную плату. Скryтые остатки флюса создали невидимые проводящие пути - суровое напоминание о том, что очистка после СМТ не является опциональной. Давайте я покажу вам, как избежать этой дорогостоящей ошибки.

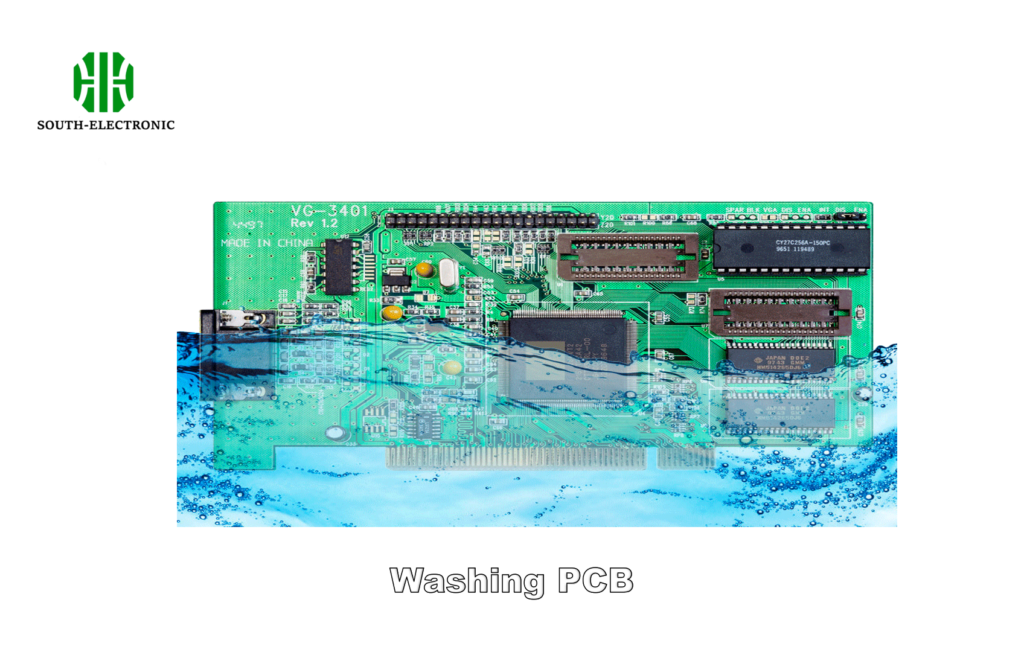

Эффективная очистка ПБ после пайки СМТ[^1] удаляет коррозионные остатки флюса, ионные загрязнения и побочные продукты пайки с помощью растворения в растворителе, ультразвукового воздействия или паровой очистки. Правильная очистка предотвращает утечку тока, дендритный рост[^2], и обеспечивает долгосрочную надежность с помощью методов, таких как протирание 99% изопропиловым спиртом или автоматизированные линии.
Хотя базовая очистка может показаться простой, современные компоненты с ультра-тонким шагом и безсвинцовыми припоями требуют точности. Мы разберем скрытые риски, проверенные методы и протоколы хранения, которые отличают рабочие платы от неудачных сборок.
Почему очистка ПБ после пайки СМТ так важна?
Один клиент отправил мне 500 плат IoT, которые не прошли тест на влажность - все потому, что они пропустили окончательную очистку. Виновник? Активированный флюс розина, разъедающий покрытие ENIG.

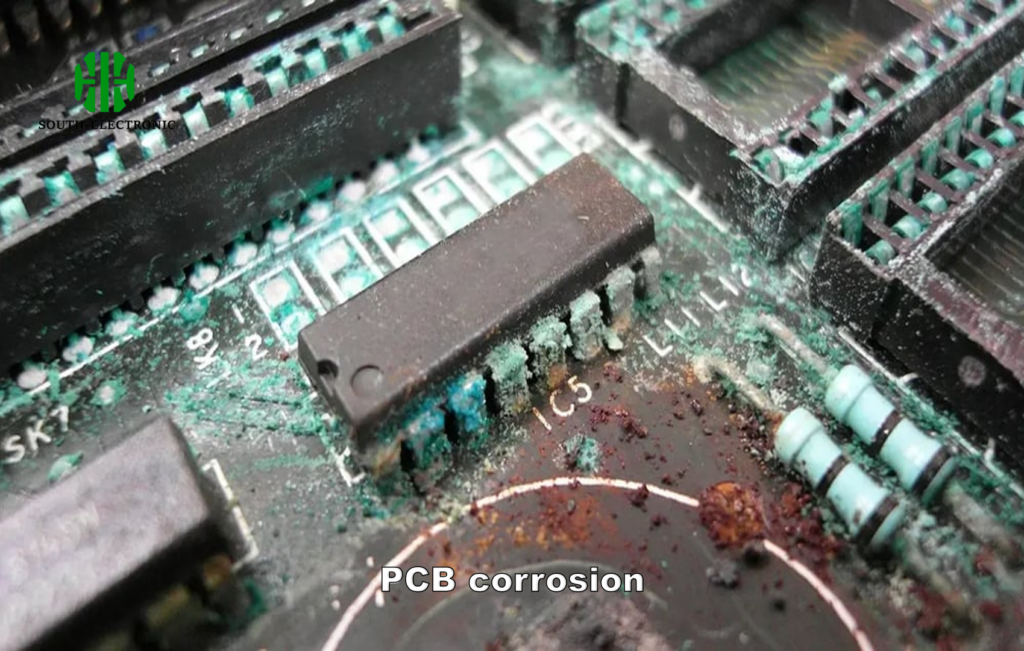

Неочищенные остатки пайки вызывают электрохимическую миграцию и коррозию во влажной среде, потенциально создавая короткие замыкания. Ионные загрязнения, превышающие 1,56 мкг/см² эквивалент NaCl, рискуют разрушить изоляцию, а органические остатки притягивают влагу и пыль.
)
Три скрытых опасности неполной очистки
| Тип риска | Срок симптома | Режим отказа | Метод предотвращения |
|---|---|---|---|
| Ионное загрязнение | 3-12 месяцев | Электрохимическая миграция | Тестирование ионной хроматографии |
| Органические остатки | 1-6 месяцев | Дендритный рост | Тестирование растворимости растворителя |
| Вещество частиц | Немедленный | Утечка тока | Визуальный осмотр после очистки |
Ионные остатки от активаторов флюса становятся проводящими мостами во влажной среде, особенно проблематичными в высокоимпедансных цепях. Проект медицинского устройства требовал трех циклов очистки с сапонифицированной водой, чтобы соответствовать стандартам J-STD-001 Class 3.
Какие виды загрязнений остаются на ПБ после пайки?
Платы RF средней частоты когда-то проявляли эрратическую поведение, пока мы не идентифицировали усики олова[^3], растущие из остатков флюса без очистки[^4] - загрязнение имеет несколько форм.

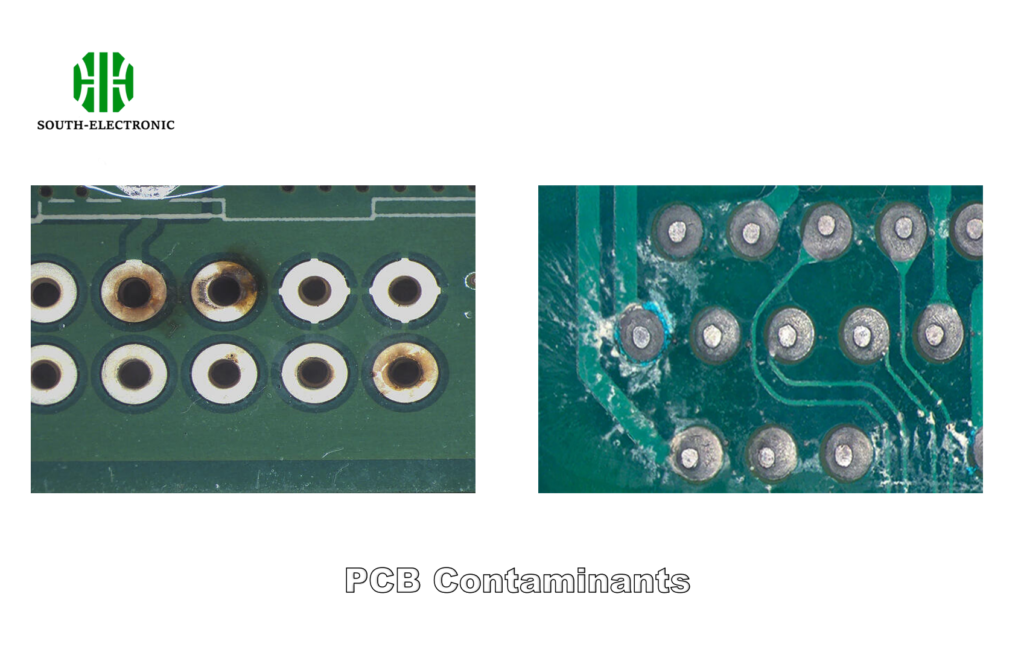

После пайки загрязнения включают ионные активаторы[^5] (амины, галиды), неионные смолы (розин, полимеры), металлические частицы (шарики припоя, обломки Sn/Pb) и остатки процесса (масла с пальцев, пыль). Каждый требует конкретных методов удаления.
)
Матрица удаления загрязнений
| Класс загрязнения | Растворимость | Предпочтительный метод удаления | Техника верификации |
|---|---|---|---|
| Ионный | Полярные растворители | Промывка дистиллированной водой > 5МΩ | Удельное сопротивление экстракта растворителя |
| Розиновый | Полуполярный | Очистители на основе терпена | Анализ остатков методом Фурье-ИК |
| Синтетический флюс | Неполярный | Растворители HFE | Поверхностное сопротивление изоляции |
| Частицы | Механический | Ультразвук + щетка | Осмотр под микроскопом с увеличением 10Х |
Флюсы, содержащие галиды, требуют особого внимания - модуль управления автомобилем не прошел тестирование ЭМС из-за токов утечки, индуцированных хлором, между конденсаторами 0201.
Сколько методов очистки ПБ существует после сварки поверхностью?
Мы когда-то испортили 200 плат, используя изопропиловый спирт на сенсорной матрице с покрытием ПВА. Совместимость материалов диктует выбор метода.
Существует три основных метода очистки: ручная очистка растворителем[^6] (для прототипов), ультразвуковая партийная очистка[^7] (высокий объем), и паровая очистка[^8] (точные сборки). Появляются новые методы, такие как очистка снегом CO2 и плазменная очистка для специальных применений.
)
Сравнение методов очистки
| Метод | Время цикла | Возможность | Лучше всего подходит для |
|---|---|---|---|
| Ручная очистка | 5-10 мин | Базовое удаление флюса | Прототипы исследования и разработки |
| Ультразвуковой | 8-15 мин | Очистка под компонентами | Высокоплотная сборка СМТ |
| Паровая фаза | 6-12 мин | Нулевые остатки | Военная/аэрокосмическая |
| Водяная партия | 10-20 мин | Удаление ионных загрязнений | Высоконадежная медицинская |
Наша производственная линия использует последовательную очистку: сначала раствор сапонификатора при 65°C с ультразвуком 40кГц, затем три промывки дистиллированной водой и сушку горячим воздухом. Это достигает <0,7 мкг/см² ионных загрязнений.
Какие общие ошибки следует избегать при очистке ПБ?
10-летний ультразвуковой очиститель когда-то разламил гибкие платы - старое оборудование и неправильные параметры создают новые дефекты.
Критические ошибки включают: использование агрессивных растворителей на покрытиях[^9], превышение ультразвукового времени (эрозия кавитации), неправильную сушку (водяные пятна) и смешивание несовместимых материалов. Всегда проверяйте параметры очистки на образцовых платах.
)
Проверочный список предотвращения ошибок
| Тип ошибки | Мера предотвращения | Протокол тестирования |
|---|---|---|
| Атака растворителем | Диаграмма совместимости материалов | Тест на образце-плате |
| Неполная промывка | Мониторинг проводимости | Проверка удельного сопротивления воды для промывки |
| Повреждение компонентов | Ограничение мощности ультразвука | Анализ микросечения |
| Перераспределение остатков | Окончательная фильтрация растворителя | Тест в белом перчатке |
Я узнал это в трудной форме, когда 4МГц ультразвук разрушил слои пассивации BCB на датчиках MEMS. Теперь мы используем 50°C HFE-7100 с 10% вертикальной агитацией вместо этого.
Как хранить ПБ после очистки для долгосрочной надежности?
Клиентские "очищенные" платы корродировали при тропическом хранении - недостаточная упаковка аннулировала правильную очистку.
Очищенные ПБ требуют мешков с барьером против влаги и десикантом[^10], которые поддерживаются ниже 10% RH. Используйте упаковку, заполненную азотом, для покрытий с серебром, и наносите временные защитные покрытия, такие как бумага VCI, для пыльных сред.
)
Лучшие практики хранения
| Фактор риска | Метод смягчения | Техника проверки |
|---|---|---|
| Окисление | Промывка азотом | SIR после тестирования 85/85 |
| Поглощение влаги | Десикант + индикатор влажности | Анализ влаги (метод Карла Фишера) |
| Механическое повреждение | Вставки из пени антистатика | Тестирование вибрации |
| Десорбция | Подсушка перед герметизацией | Анализ головного пространства Фурье-ИК |
Наши военные контракты требуют упаковки по стандарту MIL-STD-2073-1[^11] - очищенные платы сначала подсушиваются при 125°C в течение 24 часов, затем герметизируются с поглотителями кислорода и карточками влажности.
Заключение
Правильная очистка ПБ объединяет анализ загрязнений, выбор метода и проверку тестирования. От выбора растворителя до протоколов хранения каждый шаг предотвращает отказы в полевых условиях, соответствуя отраслевым стандартам.
