Вы когда-нибудь задумывались, почему ваш Bluetooth-динамик трещит рядом с микроволновыми печами? Я узнал это на собственном горьком опыте, когда мой умный термостат вышел из строя во время грозы, что выявило критические пробелы в электромагнитной защите, которые должен устранить каждый инженер.
ЭМП (электромагнитные помехи)[^1] относится к нежелательным электронным помехам, ЭМП (электромагнитная восприимчивость)[^2] измеряет устойчивость устройства к внешним помехам, а ЭМС (электромагнитная совместимость)[^3] гарантирует, что продукты соответствуют стандартам излучения/помехоустойчивости. Вместе они образуют электромагнитную «иммунную систему» для электронных устройств.
Независимо от того, проектируете ли вы устройства IoT или промышленные системы, понимание этих концепций определяет надежность продукта. Давайте разберем их уникальные роли с точки зрения этих четырех ключевых точек зрения.
Что именно означают EMI, EMS и EMC?
Мой первый прототип печатной платы не прошел сертификацию FCC, потому что я отнесся к EMI и EMS как к второстепенным. Эта трехбуквенная аббревиатура отличает успешные продукты от электромагнитных катастроф.

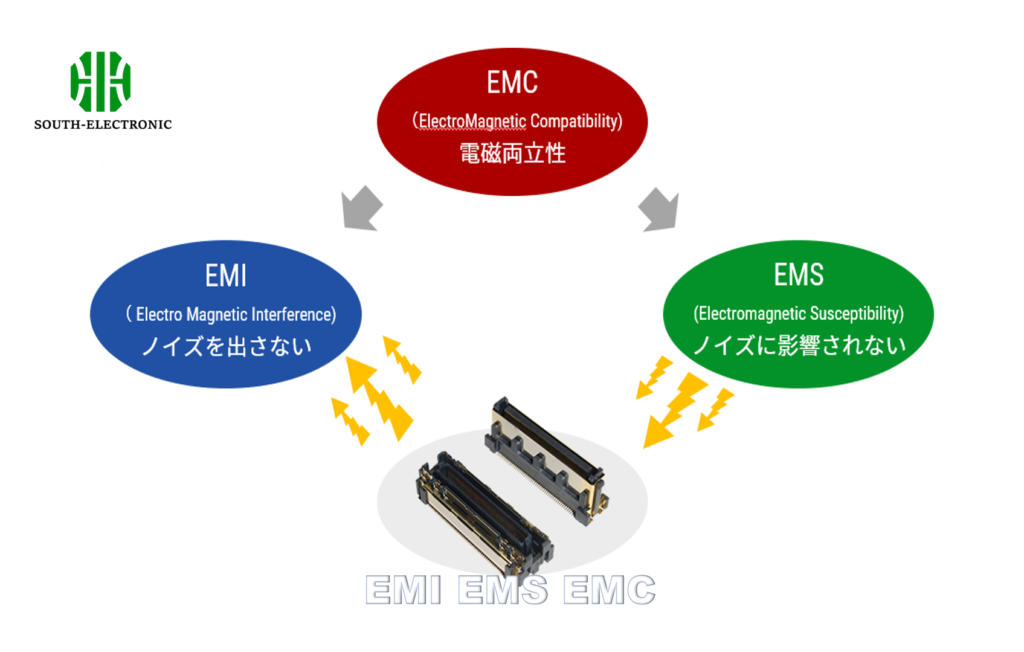

EMI представляет собой нежелательные электромагнитные излучения от устройств (сторона передатчика), EMS отражает устойчивость системы к внешним помехам (сторона приемника), в то время как EMC сертифицирует оборудование, функционирующее должным образом в общих электромагнитных средах, не вызывая/не испытывая сбоев.
)
Объяснение электромагнитной троицы
Эти концепции формируют взаимозависимые системные требования:
| Концепция | Определение | Ключевой фокус | Практический пример |
|---|---|---|---|
| EMI | Непреднамеренное электромагнитное излучение | Контроль выбросов | Помехи смартфона автомобильному радио |
| EMS | Устойчивость к внешним помехам | Предотвращение повреждений | Медицинские устройства, устойчивые к полям МРТ |
| ЭМС | Гармоничное электромагнитное сосуществование | Совместимость систем | Маршрутизатор WiFi не нарушает работу кардиостимуляторов |
Из личного опыта:
- Тестирование модуля GSM выявило колебания излучения +/- 3 дБ в диапазоне температур
- Выбор дросселя CM улучшил производительность ЭМС на 40% в цепях управления двигателем
- Предварительное тестирование на соответствие требованиям ЭМС выявило проблемы с контуром заземления на ранней стадии, что позволило сэкономить 12 тыс. долларов на перепроектировании
Чем источники ЭМС отличаются от уязвимостей ЭМС в электронных системах?
Когда мой дрон потерял сигнал GPS вблизи линий электропередач, я понял, что генераторы ЭМС и слабые места системы требуют отдельных стратегий смягчения.
Электромагнитные помехи возникают из-за активных источников излучения (коммутационные схемы, радиочастотные передатчики), в то время как уязвимости ЭМС[^4] представляют собой пассивные недостатки (плохое экранирование, недостаточная фильтрация). Решение проблемы ЭМП требует методов подавления, тогда как улучшение ЭМС требует мер по укреплению.
)
Анализ поля боя: излучение против восприимчивости
Современная электроника сталкивается с двумя электромагнитными проблемами:
Тактика наступления ЭМП
- Высокоскоростные цифровые сигналы (тактовые генераторы, шины данных)
- Импульсные источники питания (шум переключения MOSFET)
- Радиопередатчики (модули Bluetooth/WiFi)
Механизмы защиты от ЭМП
- Эффективность экранирования (конструкция корпуса)
- Производительность фильтра (сети фильтра ЭМП)
- Качество заземления (управление импедансом)
Ключевые данные:
- Увеличение частоты переключения на 20% повышает ЭМП на 15 дБмкВ/м
- 0,5-миллиметровые зазоры между экранами снижают эффективность экранирования на 60%
- Правильное заземление звездой повышает ЭМП на 30 дБ в системах со смешанными сигналами
Почему проектировщики печатных плат должны зацикливаться на стандартах ЭМС?
Однажды я семь раз перепроектировал плату, чтобы соответствовать требованиям CISPR 22 — дорогостоящий урок проактивного проектирования ЭМС.
Соответствие требованиям ЭМС[^5] предотвращает дорогостоящие перепроектирования и барьеры для доступа на рынок. 78% сбоев ЭМС первой статьи возникают из-за ненадлежащих методов компоновки печатных плат на начальных этапах проектирования.
)
Контрольный список проектирования, ориентированного на ЭМС
Реализуйте эти стратегии на раннем этапе:
- Планирование стека
- Выделенные плоскости питания
- Управляемые слои импеданса
-
Размещение компонентов
- Высокоскоростные схемы вдали от ввода-вывода
- Правильное развязывание источника питания
-
Приоритеты маршрутизации
- Правило 3 Вт для критических трасс
- 90-градусное пересечение для чувствительных линий
Критические измерения:
- ESR развязывающего конденсатора влияет на высокочастотный шум до 20 дБ
- Расстояние 5 мм снижает перекрестные помехи между параллельными дорожками на 35%
- Четырехслойные платы показывают на 50% лучшее
Производительность MC против 2-слойных альтернатив

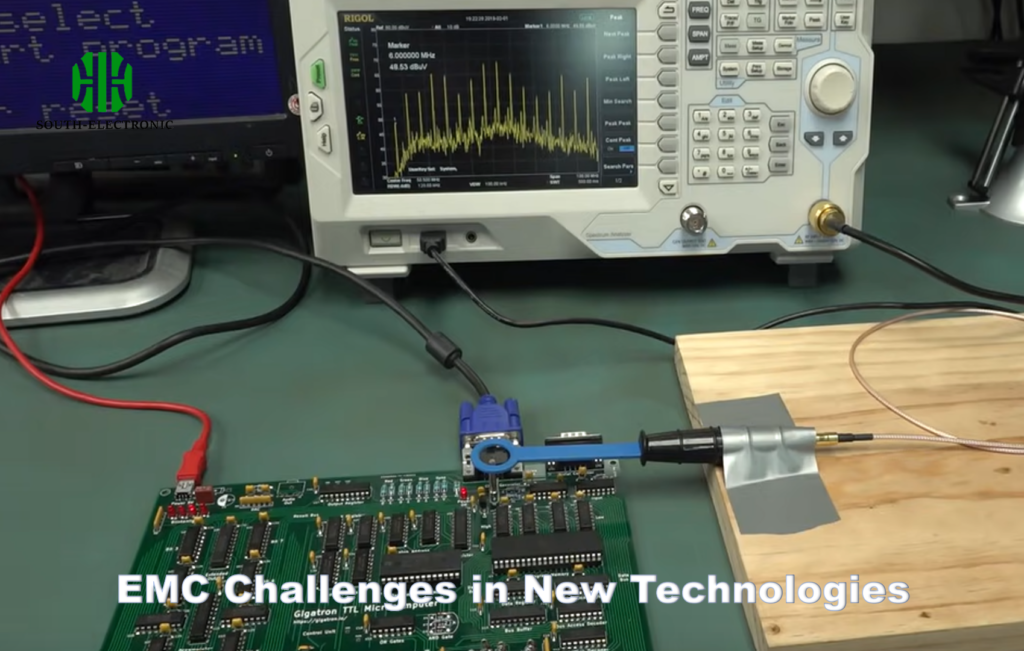

Как 5G и IoT меняют требования к ЭМС?
Тестирование модуля Wi-Fi 6 выявило неожиданный резонанс на частоте 3,5 ГГц — новый рубеж в проблемах электромагнитной совместимости.
Развивающиеся технологии усиливают требования к ЭМС: частоты миллиметровых волн 5G[^6] требуют более строгого контроля выбросов, в то время как плотное развертывание IoT требует повышенных порогов устойчивости посредством обновленных стандартов, таких как EN 55032:2015+A11:2020[^7].
)
Стратегии ЭМС, ориентированные на будущее
| Технологии | Влияние ЭМС | Подход к смягчению |
|---|---|---|
| 5G NR | Излучения 24–71 ГГц | Расширенное экранирование радиочастот[^8] |
| Автомобильный Интернет вещей | Помехи в шине CAN | Дифференциальная передача сигналов |
| Медицинский Интернет вещей | Беспроводное сосуществование | Координация частот |
Новые требования:
- На 6 дБ более жесткие пределы выбросов для автомобильных радаров
- В 3 раза более высокая защита от электростатического разряда для носимой электроники
- Протоколы испытаний ЭМС во временной области 5G NR
Заключение
Освоение контроля ЭМС, упрочнения ЭМС и соответствия ЭМС превращает электронику из жертв электромагнитных помех в экологически устойчивые системы — окончательная сертификация конструкции.
